Січень ч.4 Проведення Січень Ауді 80

Привіт ДРАЙВ. Купив нарешті проводку та ЕБУ Січень 5.1 -41.Комплект став у 100$.

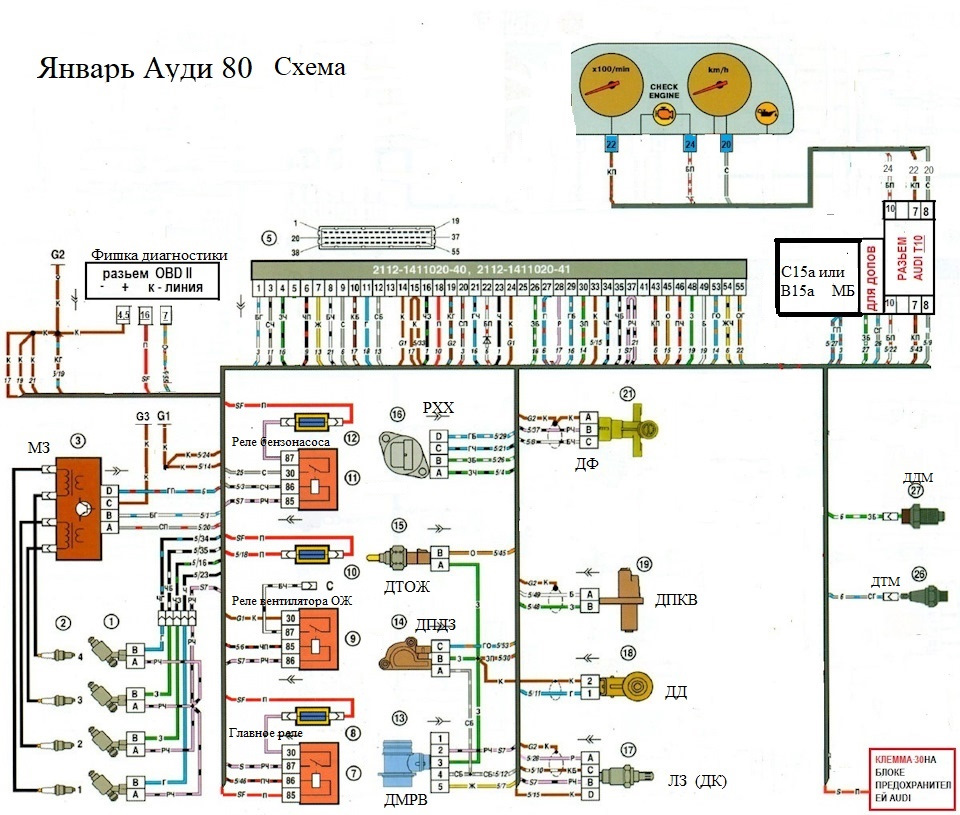

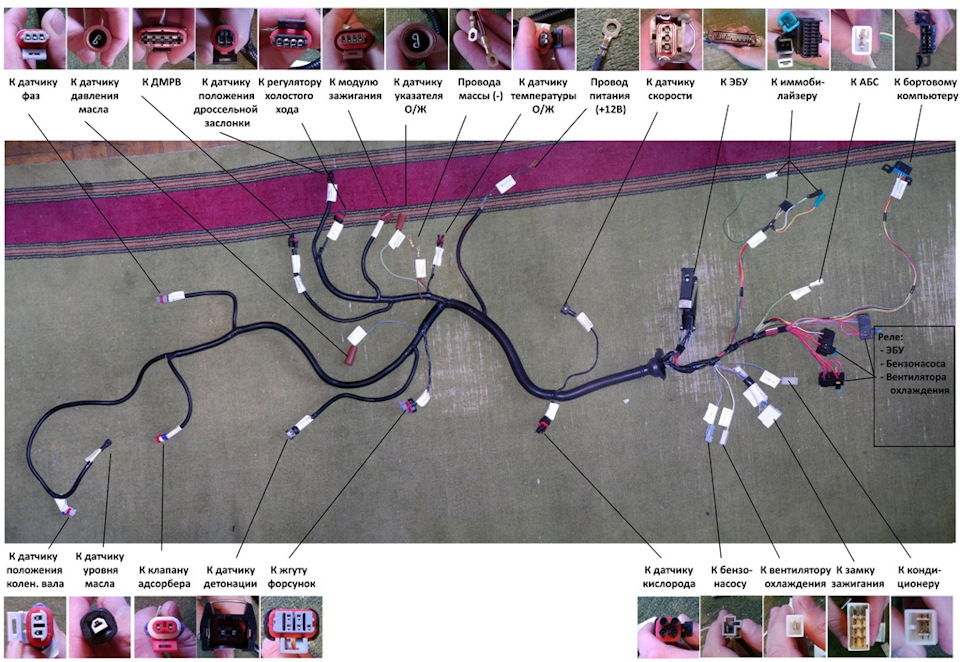

На просторах інтернету знайшов ось цю фото. Мій погляд дужеграмотно все розписано і показано.Кожен роз'єм Знайшов схему Січняі трохи переробив під Ауді 80. Потім по ній продзвонив роз'єм ЕБУ ікожну фішку.Проводка дісталася в непоганому стані (не різана, непаяна). І розсипані в деяких місцях.

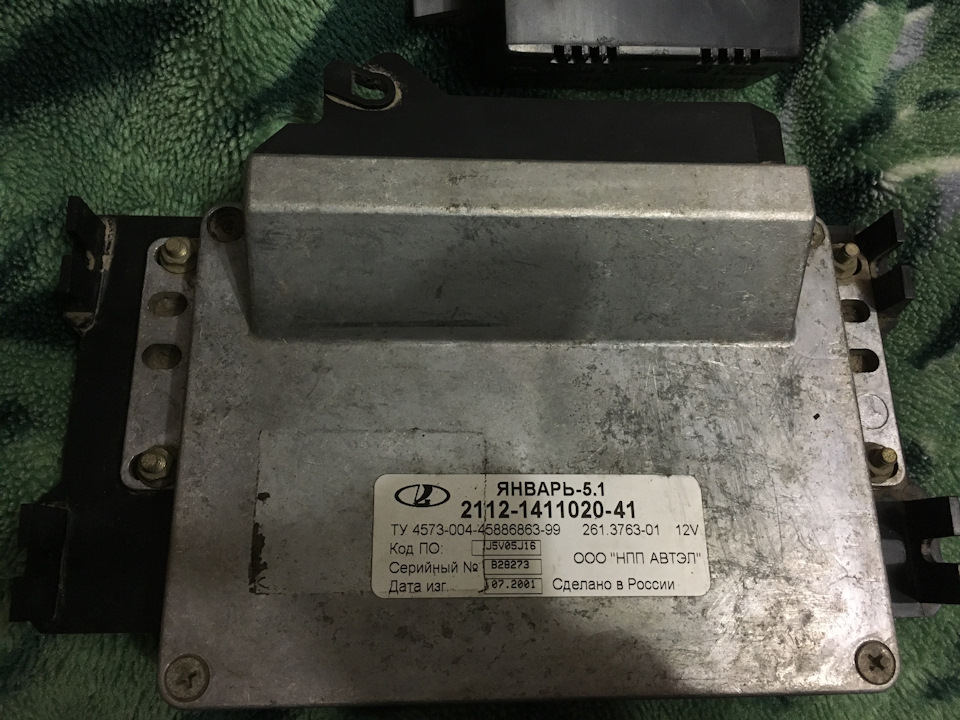

Мій ЕБУ

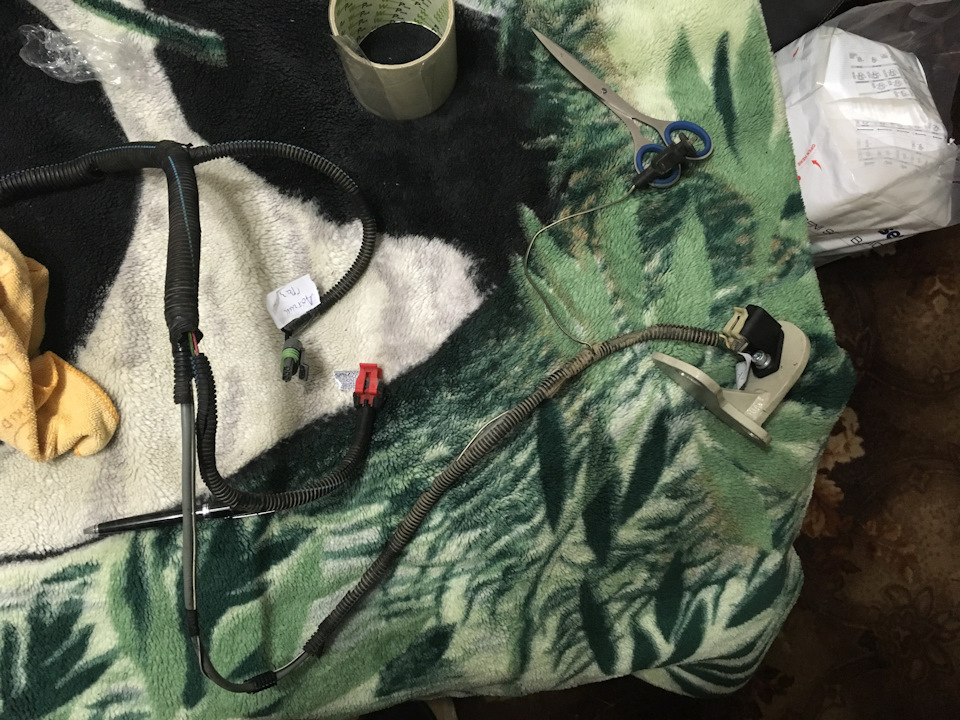

Проводка

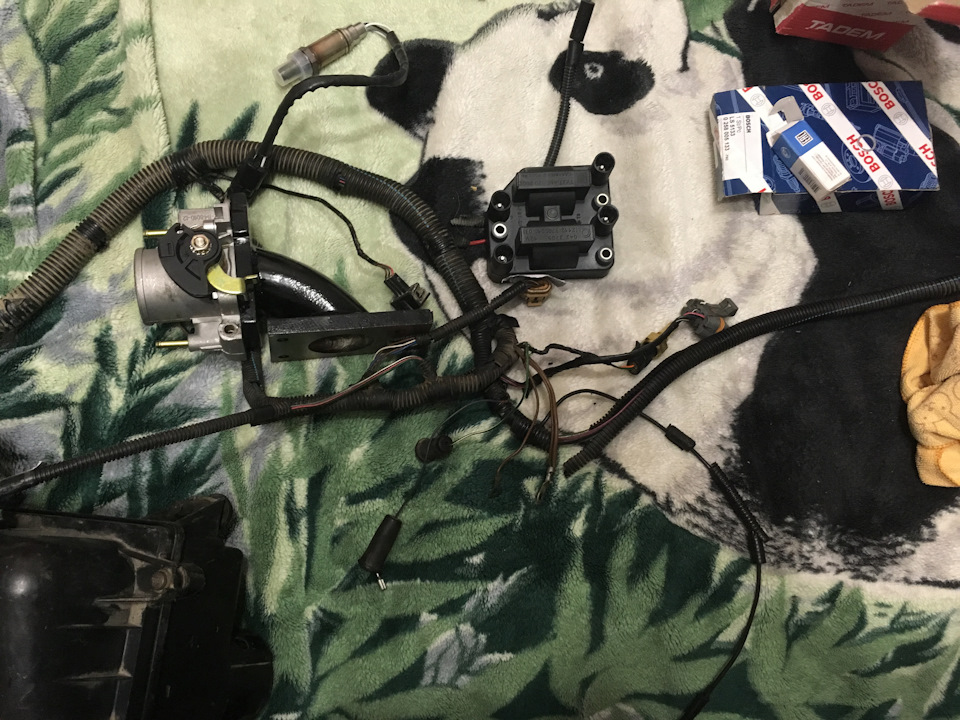

Проведення примірка.Всі потріскані та відсутні гофри замінив нанові.
Проведення примірка2. Був.Але з проводкою був блоок і чорний ключАПС.Одразу всім раджу прибрати його.ІММО тих років дуже чутливі доперешкод, глючать ИТД.Тим більше це не той ІІМо що чіп у ключі.Туттреба було включати запалення і прикладати таблетку до спеціальногозчитувачу в панелі приладів.Взагалі, фішку ІММО відрізаємо, непотрібні дроти прибираємо.Залишаємо тільки К-лінію для прошивкита діагностики, а також масу, і постійний +12В. Так само про всяквипадок через програму Комбі лоадер очистив EEPROM. У цій пам'ятізберігаються помилки ЕБУ, ключ ІММО і.Т.Д. Фішку ОБД2 докупив такяк у штатній проводку була ОБД1 (вона ж GM1). Або ж купуватиперехідник під ОБД2. Купив я ОБД2 з фішками. Старий роз'ємвідрізаємо, непотрібний дроти видаляємо. В ОБД2 вставляємо:1. Масу4, 5 пін. 2. К-лінія в 7 пін. 3. +12В пост. В 12 пін, Також вивів+12В постійний на вимикач на фото. Інший кінець із вимикача на 47контакт ЕБУ. Ця подача напруги на 47 контакт надалі потрібна дляпрощування ЕБУ не знімаючи з авто.
Мізки вирішив встановлювати в ногах пасажира в штатне місце, дестоять мізки КЕ-джетроніка. З боку водія мало місця, під монтажнимблоком у мене повно дротів для дод. Обладнання, сигналька і.Т.Д.плюс педалі заважають і ЕБУ нема де закріпити. Приміряв ЕБУ. Мізкиджеда набагато менше та й роз'єм підключається знизу. Січневіширші. Так як на фото вони дуже щільно заходять вгору, трохи не докінця, взагалі намертво. Зробив круглий шаблон діаметром 61мм підгумку проводки. Вибрав місце, накреслив коло і почав свердлитисвердлом діаметром 4 по колу. Так заходить роз'єм ебу Процессвердління Досвердлив і виламав коло. Нарвався на куточок, який збоку мотора приварений точковим зварюванням до моторного щита. Знявакум, через лючок пласкогубцями відламав його. Зачистив зубчики поколу і почав просовувати проводку з боку салону потрібно протягнутивсе під капот. З'єднав З ДПКВ Ось тут біля впускного колекторавиявилася фішка Датчика фаз. Надалі нарощуватиму до трамблера.Фішку адсорбера видалю. Спочатку думав залишити адсорбер. Навітьклапан від Тазів прикупив. Але поспілкувавшись з майстрами, якіпояснили що користь від нього нуль, тільки екологія, вирішив неставити Датчик детонації у штатне місце біля другого циліндра.Попередньо зачистив посадкове місце і прогнав різьблення. Провідземлі. Їх довжини вистачає до шпильки клапанної кришки. Фішка ДТОЖ.Трохи не вистачає довжини буквально 5 см. Прийде нарощувати. Якщопотягнути проводку в цей бік, то вже не вистачить на ДПДЗ та РХХФішка ДМРВ. Довжини не вистачає десь півметра, буду нарощувати.Проведення на форси. Купив проводку від Таза. Потім вирішиврозмістити його в кронштейн від АВК, що прийшов з паливною рампою.Стару викинув, нову уклав в ганчіркову ізоленту. Так само в косі єфішка з боку салону. На першій фото (схемі) вона підписана До замкузапалення/З нею ми беремо:1. Сигнал на тахометр. 2. Лампа ЧекЕнджин. 3. Подаємо +12В після ВКЛ запалювання. 4. Подаємо сигнал ізнашого датчика швидкості для ЕБУ. Роз'єму у відповідь я знайти неміг з цього використовував пластикові ізолятори на клемах щоб неторкалися один одного. Накидав схему що куди підключати. Цей джгутдротів пускаємо з ніг пасажира в ноги водієві. Бензонасос вирішивщо краще буде якщо він керуватиме Січнем і релем Січень. Штатнереле треба просто витягнути. За схемою провід
Це провід тахометра
Мій джгут проводів
На постійний плюс потрібна широка клема. Пустив через перед. На+12В після ВКЛ запалення потрібна клема Ліра. Можна вставити уфішку С15а там їх кілька. Є вільні. Це вид монтажного блоку з бокусалону. Якщо засунути голову під кермо і підняти її вгору, то будетака картина. Це розпинування Січня і значення контактів. Інфавзята з сайту Chiptuner.ru Посилання на оригінал Швидкості підкапотом ми не використовуємо. Особисто я залишив його закріпив погофрі ізолентою. Та й без сигналу з цього дачтика січеньпрацюватиме. Але я все робив по фен-шую і мізкам дав цей сигнал. Заводою Лямбда зонда. Довжини дротів теж категорично не вистачає. Зарозумом потрібно наростити у проводці січня. У мене лямбдавстановлена ​​в каталізаторі, а довжина проводів Тазовської десь 15см. Виходить, що роз'єм йтиме дном. Я так не захотів і наростивдесь 70 см проводів на самій лямбді. А фішка з'єднання залишилася врайоні під акумулятором.
Управління електродвигуном радіатора залишив штатне. У мене системадвох швидкісного управління. Є запис у БЖ. До того ж у насвентилятор керується плюсом, а Січень керує мінусом.
На цьому все. Думаю запис буде корисним тим, хто займаєтьсяпереробкою на Січень. Підписуйтесь)
Далі Січень ФІНАЛ Ауді 80
"прийде нарощувати. Якщо потягнути проводку в цей бік, то вже невистачить на ДПДЗ та РХХ Фішка ДМРВ. Довжини не вистачає десьпівметра, буду нарощувати. Проведення на форси. Купив проводку відТаза. Потім вирішив розмістити його в кронштейн від АВК, що прийшовз паливною рампою. Стару викинув, нову уклав в ганчіркову ізоленту.Так само в косі є фішка з боку салону. На першій фото (схемі) вонапідписана До замку запалення/З нею ми беремо:1. Сигнал на тахометр.2. Лампа Чек Енджин. 3. Подаємо +12В після ВКЛ запалювання. 4.Подаємо сигнал із нашого датчика швидкості для ЕБУ. Роз'єму увідповідь я знайти не міг з цього використовував пластиковіізолятори на клемах щоб не торкалися один одного. Накидав схему щокуди підключати. Цей джгут дротів пускаємо з ніг пасажира в ногиводієві. Бензонасос вирішив що краще буде якщо він керуватимеСічнем і релем Січень. Штатне реле треба просто витягнути. Засхемою провід
