Заміна прокладки ГБЦ

Чекав тепла, а ось тобі фіг, лань образилася, що я її залишив безподарунка на 8 березня і коли з дружиною їхав увечері додому зкінотеатру, на світлофорі відчув запах тосолу та туман з-під крила, зрозумів що все погано, походу прокладку прорвало - подумав я. %- грішив на так звану "дудку", патрубок який до помпи йде і 10% -що це заглушка на блоці прогнила, у мене раз таке було на дев'ятціперед продажем.Так як машина не грілася, доїхав додому ще 4км, залишив її на вихідні, нехай відпочиває до понеділка, а там почнуїї реанімувати))

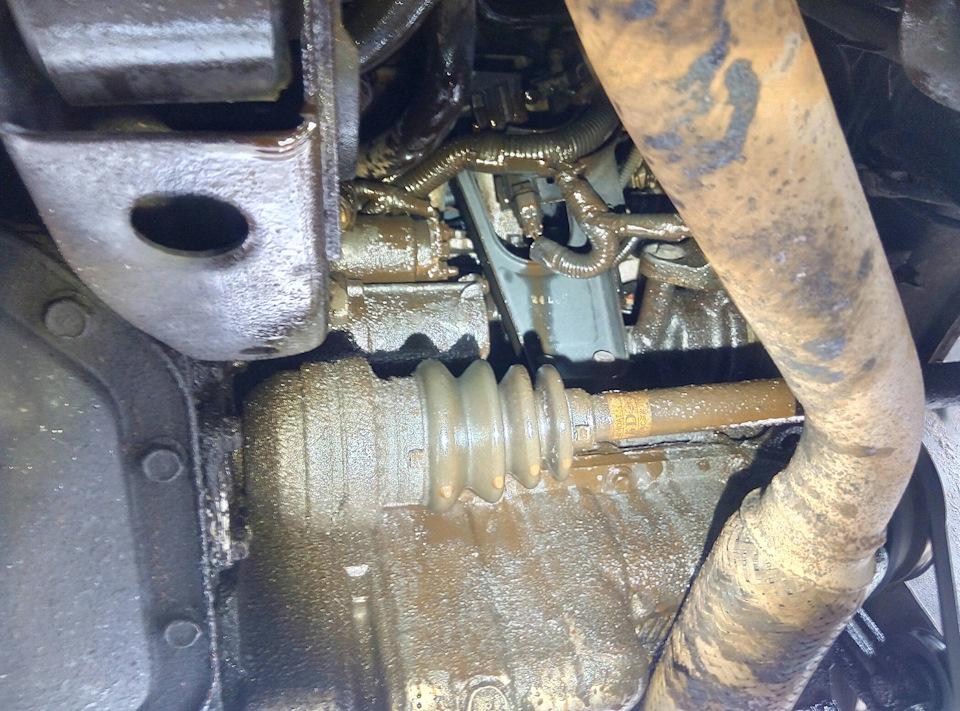

Двигун у тосолі

У понеділок зранку залив воду в бачок і поїхав так до батька вгараж 13км, машина не грілася теж, на 6 кілометрі зупинився, доливводу і так доїхав. І складання A16DMS))))
Розтин показало, що це не прокладка виганяла весь тосол, а тріснувпатрубок який йде з голови на грубку, але все одно виконана роботапройшла не дарма. Весь двигун був у маслі, з сальника випускногорозподільного валу і сальника колінвала текла олія, над щупом зпрокладки гбц сочився тосол, ним же помпа почала роз'їдатися, з'явилися раковини на ній. Замінив, поки знята голова, патрубок з "дудки" на помпу, бо там долізти ну його нафіг, і замінив патрубок, що тріснув, з грубки на гбц.
От фотки проведеного ремонту)
Добре, що всі запчастини вже купив заздалегідь (дивіться мійбортжурнал) і я був готовий до цього ремонту))

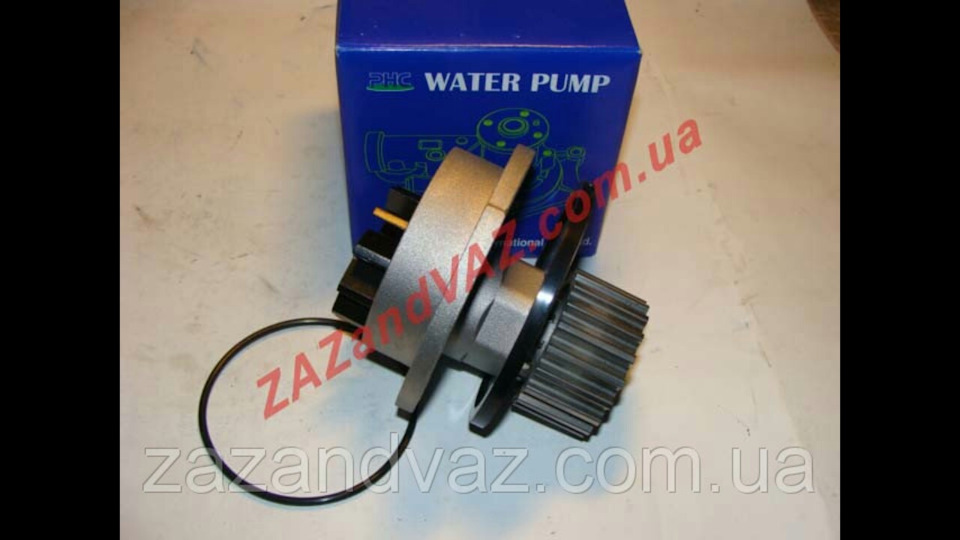

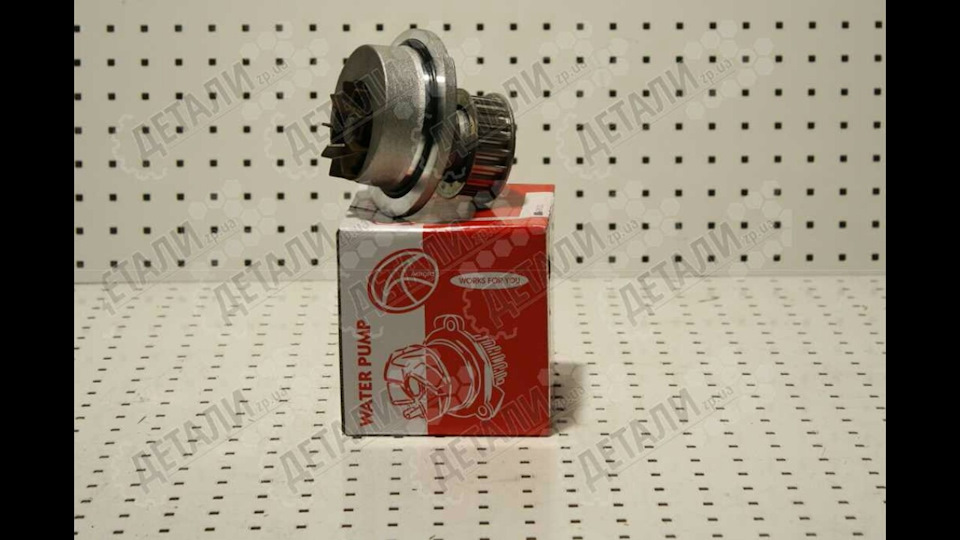

Чотири деталі довелося докупити. Це патрубок, що тріснув на пічку, патрубок з помпи на "дудку", патрубок підігріву дроселя і, найприкріше, це помпу. Я її до цього купив, але виявилося, щоінтернет-магазин detali.zp відправив мені помпу на 1.5 двигун, і ядо останнього був упевнений, що у мене помпа на 1.6 двигун, навітьна коробці було написано, що вона на ланос 1.6 16v, поки уважнішене придивився до помпи, порівнявши її зі знятою старою помпою. Яквідрізнити їх? а дуже просто:на 1.5 помпі шестерня під ремінь грмтонше і з обмежувальними бортиками, відповідно ремінь грм від 1.6буде занадто широким і не крутитиме її, так як ремінь в зуби роликане лягати. Ще одна відмінність у тому, що довжина лопатей на помпі1.5 менша десь на 5мм, продуктивність буде меншою і останнявідмінність — це на 1.5 помпі відсутність стінки відразу зароликом, на фото все видно. До речі, кому треба помпу на 1.5, 1.4двигун, можу продати., Якщо ви будете використовувати старі болтидля затягування гбц, добре відмийте в бензині їх, витріть насухо іпротріть дротяною щіткою від накипілого масла і бруду. Різьблення вблоці теж очистіть від бруду і піску, я її чистив вушними паличкамивідмоченими в бензині і, після всіх процедур, обов'язковопрочистити різьблення мечем. Затягував голову по мануалі в 5 кроківі ще додав до цього дотяжку в 2 кроки:6 крок - всі болти по 95Нм; 7крок — 100Нм
Сьомий крок робіть на свій ризик, я відчував, що болт ще можнапідтягнути і він витримає цю затяжку без проблем
Ключ для натяжки ременя ГРМ помпою зробив сам із шматка заваляласябляшанки товщеної 4мм)
Ще що згадаю з цієї всієї історії, напишу))

Почалася розбірка

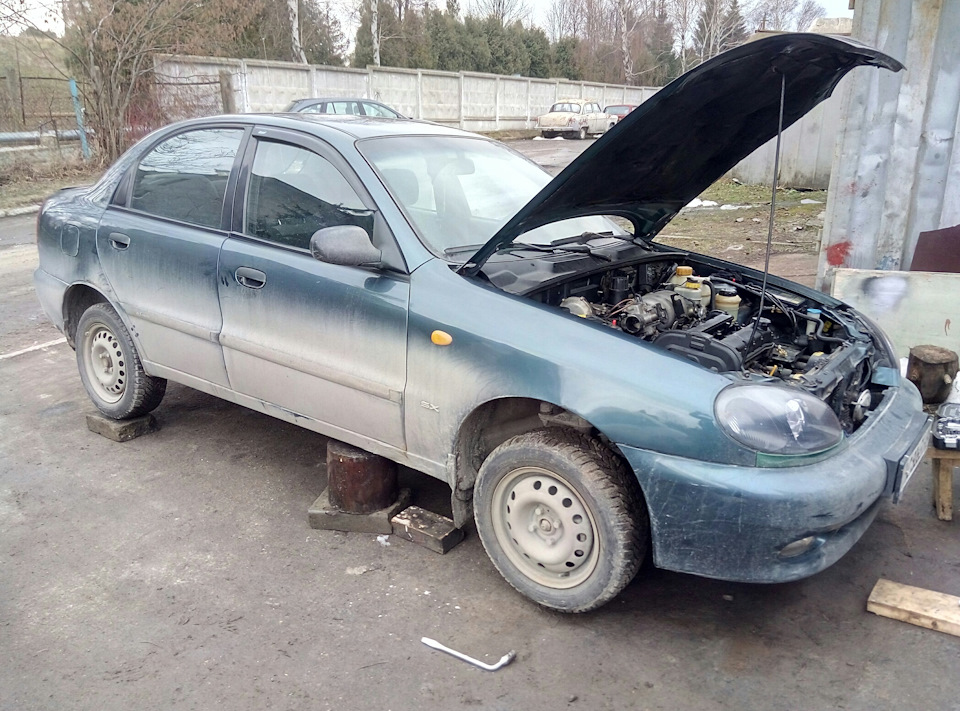

підмкратив машину аби злити тосол і зняти колесо для доступу дорозподільного валу і помпе
сфоткав аби не переплутати шестірні))
ГБЦ)
Стара прокладка
Який красивий внутрішній світ))
Корозія головки

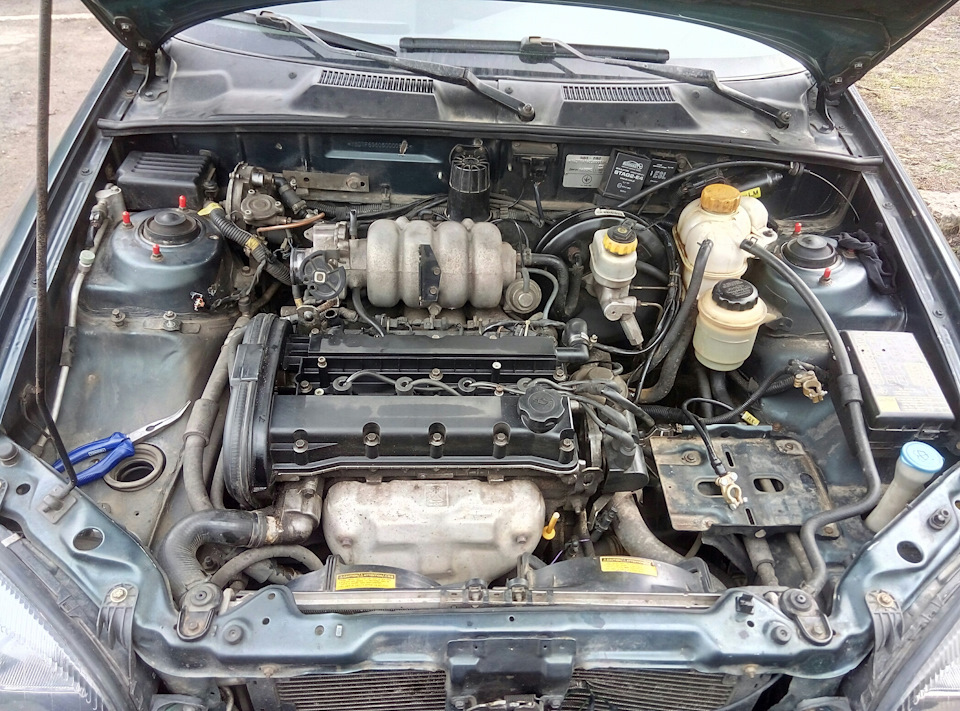

все зібрано і готове до запуску)
