Троси ручника від Astra H універсал для ЗДТ на Ланосі

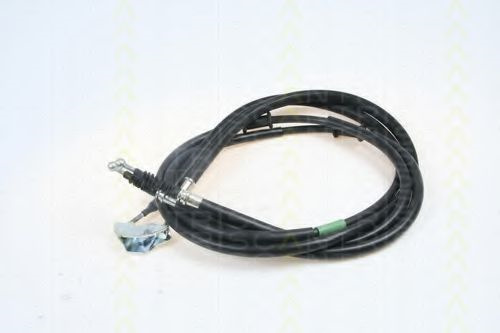

І так, нещодавно був запис про встановлення ЗДТ від Astra G наЛанос . ) жаба тисне.Пішов по менш популярному, але вже пройденомушляху інших користувачів драйву, і головне варіант то вдвічідешевому — троса ручника від Astra H універсал (9036121), дякуювелике користувачеві Kuznichenko Та його записиЗДТ:нове слово в науці та техніці! , яка мені дуже допомогла втілитицю витівку, якщо що не зрозуміло, переходьте туди, собі деякімоменти зробив за своїм, але принципової різниці немає. Astra Hуніверсал (9036121)

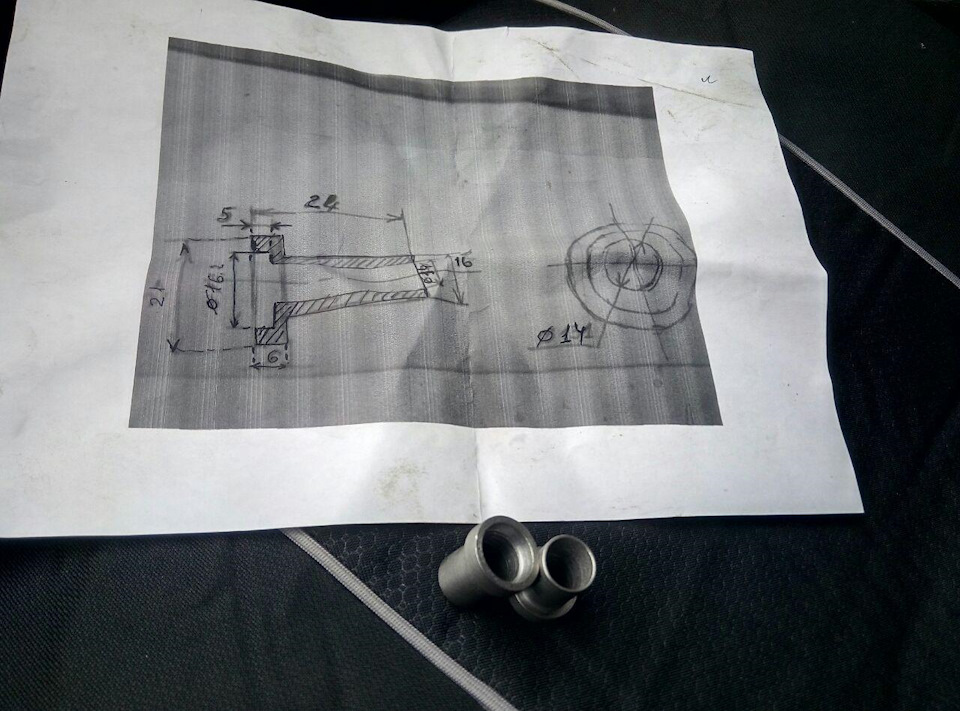

1. І так крім тросів ручника треба ще виточити втулки, кресленнянижче, це ті ж втулки, які потрібні для сонатівських тросів, але вних треба виточити ширше центральний отвір, замість 13.1мм точимо14мм, на кресленні виправив
Втулки, які потрібні для тросів ручника

У цих же втулках треба зробити пропил болгаркою, аби просмикнутитроса, тому що вони не розділені лівий від правого, а з'єднані, якщо можна так назвати, "коромислом".

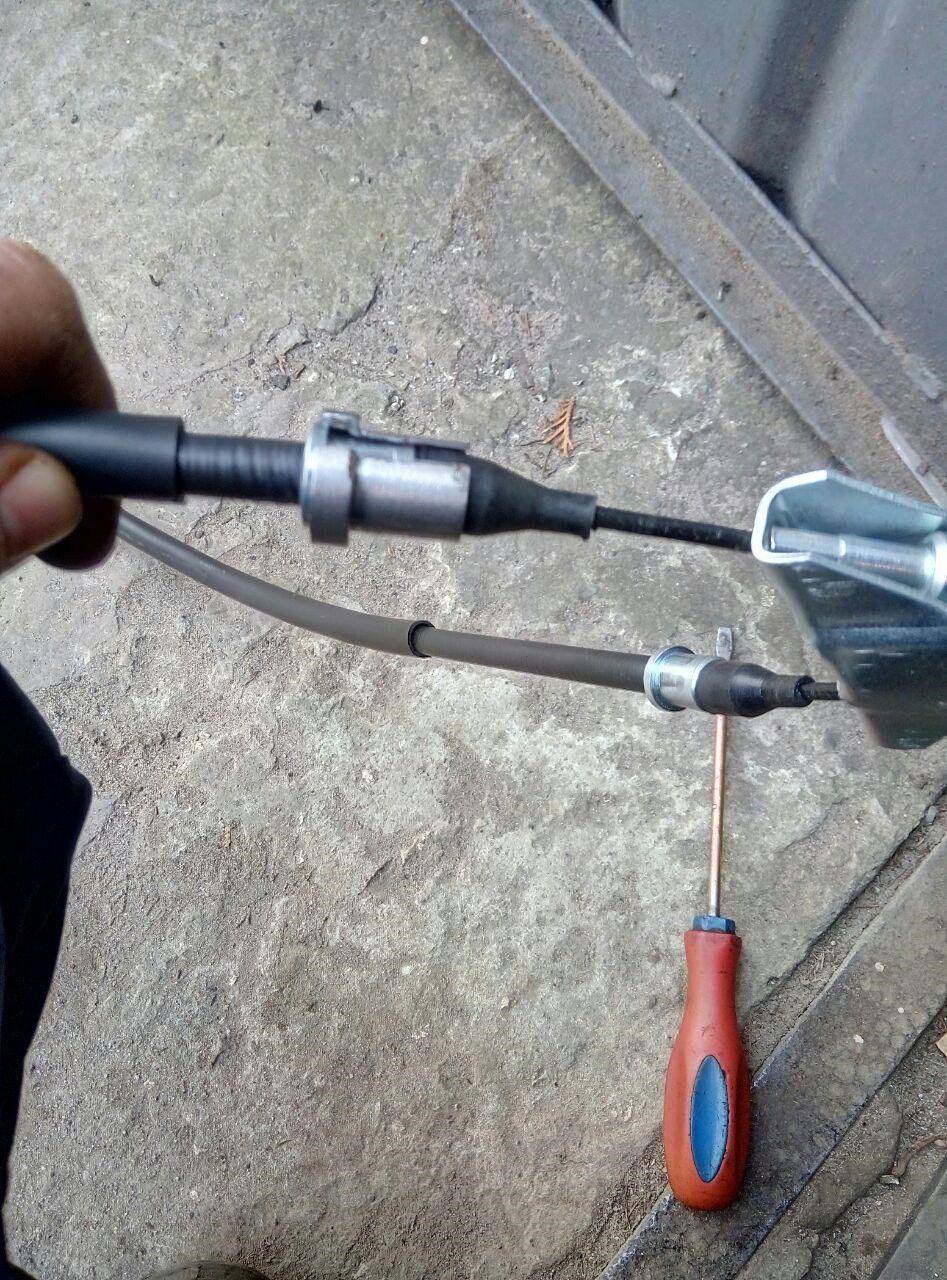

Втулки пропилив і одяг на троса аби приміряти

2. Ліземо під машину, там знімаємо резонатор і захисний термоекранаби був вільний доступ для маніпуляцій з тросами ручника.

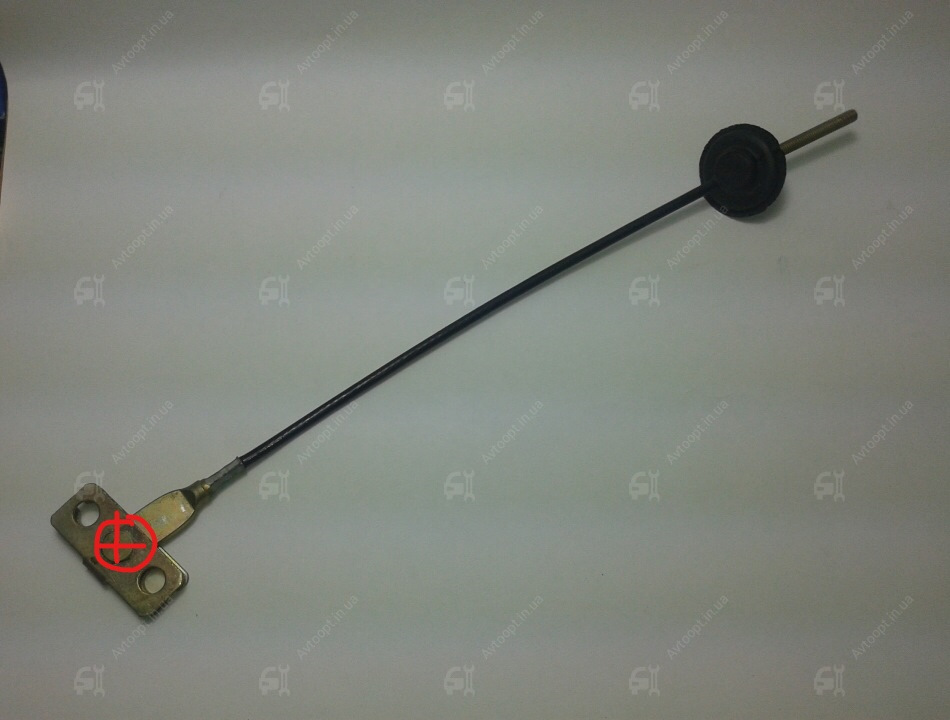

3. Далі нам знадобиться натяжний трос з різьбленням, який служитьдля натяжки ручника в салоні, його потрібно від'єднати від важеляручника, це робиться з салону, знімаємо ззаду центральну консоль, відклали її, бачимо важіль, відкрутили гайку для натяжки, відкрутили важіль від кузова болта) і від'єднали кінцевикіндикатора на панель приладів. На "півкрузі" важеля, де лягає в пазтрос для натяжки, знизу є язичок, який запобігає випаданню троса зпівкола паза, цей язичок можна відігнути і вільно дістати трос зпаза. Цей трос проштовхуємо вниз під машину, з нього треба спилятикоромисло, куди лягають боби з старих тросів, повинен залишитисятрос з одного боку різьблення, з іншого боку вухо, за яке трималосякоромисло, пиляємо заклепку, див. Нижче.
< /4) Далі нам знадобиться в коромислі нових тросів від айстри, просвердлити отвір, собі здається 8мм або 10мм свердлив, там суть утому аби отвір майже збігався з отвором у натяжному тросі, кудикріпилася заклепка, яку спилили, аби був поменше люфт
5) З'єднуємо натяжний трос і новий трос ось таким методом, болт, 2гайки, 3 шайби, 1 гравер, аби зрозуміти який вийшов бутерброддивимося нижче на фото

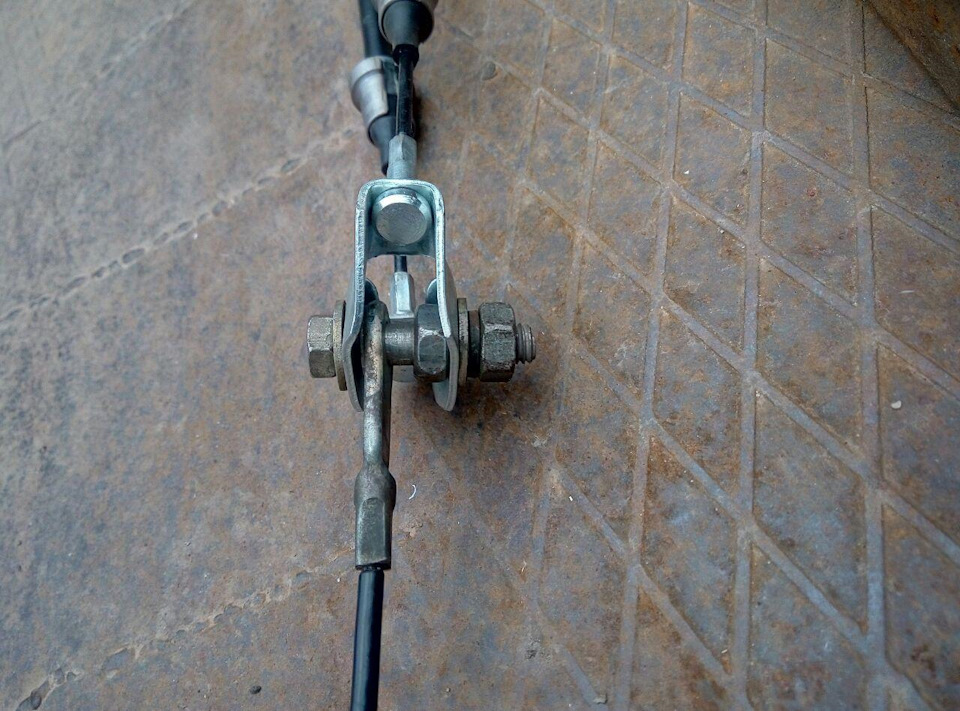

Поєднав натяжний трос ланоса з новими тросами з опеля
капелюха болта трохи треба спиляти, щоб він ковзав по привареній докузова площині з вухами під троса. Мені здається якщо його неспиляти він буде чіпляти за край цієї площини, дивимося фото нижчеаби зрозуміти
Болт капелюхом може чіплятися за цей край
Спилював болт з одного боку аби той не чіплявся за вище зазначенукромку
6. Далі пиляємо прорізи у вухах на кузові куди входять троси, абипросмикнути в них нові тросики.
Зробив пропили
Вставив втулки на місце 7. Ставимо на місце тросики ручника, ВАЖЛИВО, тому що один з тросиків трохи довший і вуха в кузовіприварені ближче до правого борту, трос той, що довше прокинути зправого вуха до лівого колеса, так як там буде відстань більше, атросик з лівого вуха прокинути до правого колеса, вийде хрест нахрест, тим самим буде менше залом тросика і різна довжина тросівкомпенсує нерівномірно приварені вуха до кузова під троса. Трохидовше, на фото чітко видно, простежте аби капелюшок болта дививсявгору до кузова
8. Після встановлення тросів на свої місця і складання всього намісце, болт, яким ми з'єднали троса, не давав встановититермоекран. Я просто прорізав і відігнув нижче це місце, де заважавболт установці термоекрана, сам резонатор встає потім без проблем.Якось так пропилив термоекран аби не заважав болту.
9. З приводу кріплення тросів до кузова і балки, по кузову проклавтроса старим шляхом рідних тросос, а ось на балці треба приварити вдвох місцях вуха аби трималися і не терлися об колесо, приварив таксамо як у цьому пості ЗДТ. Нове слово в науці та техніці! Запідсумком можу сказати ручник тепер тримає мертво. Якщо почати рухіз ручником, то задні колеса йдуть у знос і дупа присідає, якщоздавати назад із ручником дупа піднімається, тепер можу говорити, що в мене ззаду пневма)))))
