Минуло вже більше року як я користуюся відео реєстратором GazerF525. І стільки ж часу, я шукаю вирішення проблеми пов'язаної зним.

> Ви не думайте, з відео реєстратором все добре і додатковийприкурювач теж працює справно. Проблема в зарядці до відеореєстратора, а саме в перешкодах, які вона дає на радіо Тільки нарадіо, а не на всю магнітолу в цілому. Щоб було зрозуміло, я почнуз початку.
>
Прилади в авто живляться від напруги в 12 вольт, а ось відеореєстратор від 5 вольт І для того щоб відео реєстратор мігпрацювати від бортової мережі автомобіля, з ним в комплекті йдеперетворювач який перетворює 12 вольт в 5 вольт.

І саме цей перетворювач дає перешкоди і шуми на радіо. І включитирадіо, то почуємо тільки тріск і шум. Якщо відео реєстраторвідключити, то радіо починає працювати справно і навіть можнапочути голос диктора)))
< /p>
Я пробував різні рішення цієї проблеми. Шукав різні автомобільніUSB зарядки, але на жаль нічого не допомагало. В інтернеті, дужемало інформації на цю тему, і я знайшов лише два шляхи вирішенняцієї проблеми. Скажу відразу, що феритові фільтри не допомогли, тому нічого більше не залишалося., як спробувати другийваріант.

— встановити фільтр живлення для автомагнітоли.

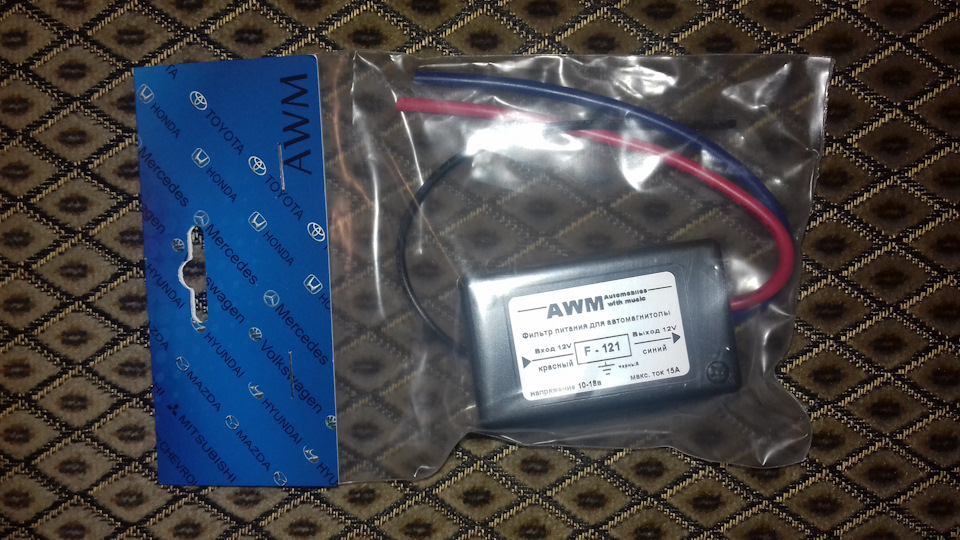

Замовив фільтр в інтернет магазині "центр Автозвук". Попередньопроконсультувався з менеджером. Сказали, що гарантії, на те, щоперешкоди зникнуть, вони дати не можуть, адже це залежить відбагатьох факторів. Все ж таки ризикнути. Тим більше що ціна не такавелика. Фільтр живлення для автомагнітоли AWM F-121 — 197 грн.

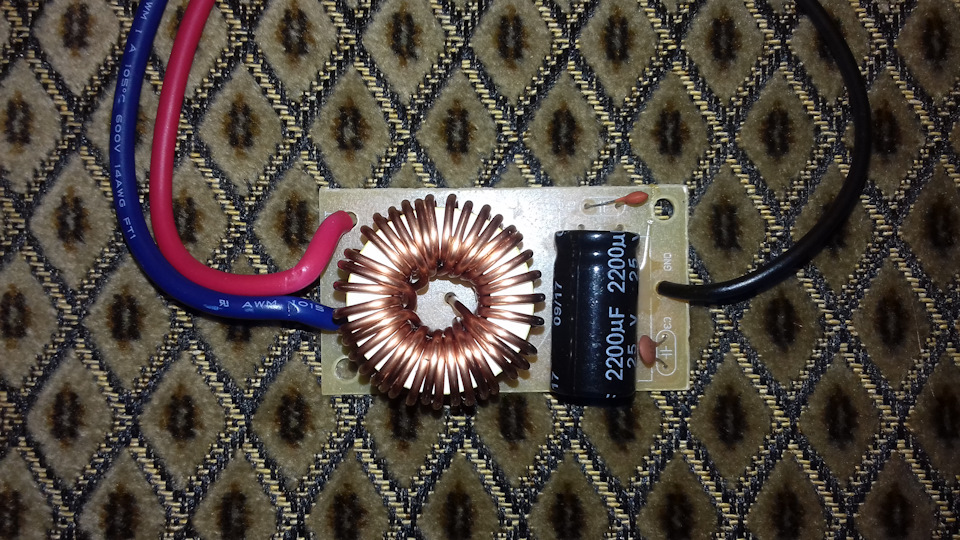

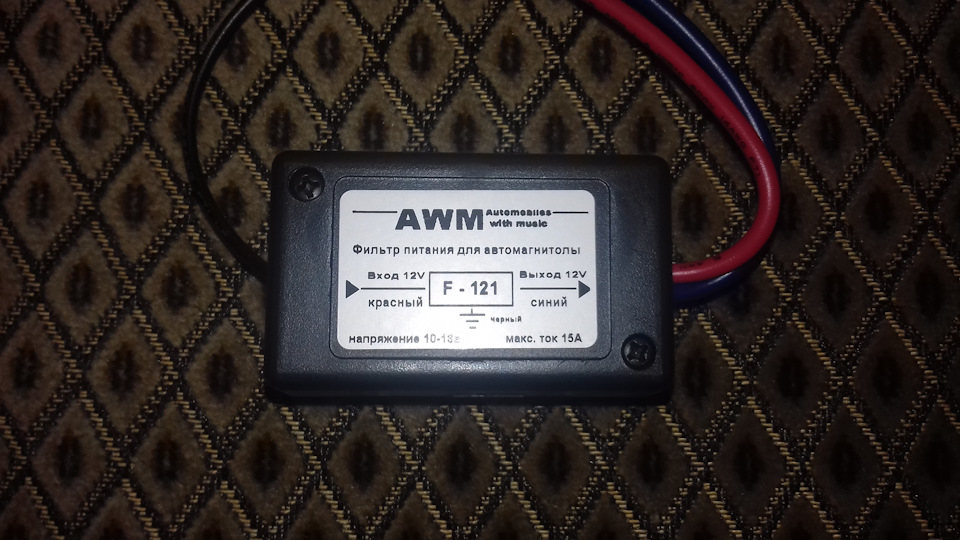

Відразу встановлювати фільтр я не став. Вирішіть перш за всеподивитися, що там усередині. Я звичайно не електрик і врадіотехніці не надто знаюся. Але на перший погляд усередині всеприпаяно міцно і нічого ніде не бовтається. Якщо вірити схемі, топідключення досить просте.

— червоний провід — вхід
— синій провід — вихід
— чорний провід — маса.
/p>

Обов'язково перед початком встановлення фільтра — відключітьакумулятор!

Приступаємо до встановлення.

>

— Знімаємо рамку магнітоли

— Відкручуємо 4 самонарізи які фіксують магнітолу

— Витягуємо магнітолу. Відключаємо від неї антену і основний роз'ємз проводами. Зверху на нашій магнітолі є наклейка зі схемоюпідключення контактів, що значно спрощує процес підключення. Синійта жовтий роз'єми не чіпаємо, це AUX та динаміки відповідно.

<
Нам потрібен великий чорний роз'єм. До нього йде 5 дротів. Дваверхніх дроти не чіпаємо, це CAN шина. А ось три нижні дроти (двачервоні і один коричнево-жовтий) якраз ті, що нам потрібно.
>

Для зручності виконання робіт можна відкрутити центральну консоль, на якій тримається магнітола. Вона кріпиться на 8 саморізах. Беремотовстий червоний провід (+) і розрізаємо його. Саме до нього мибудемо підключати наш фільтр. Робити скручування або паяти дроти яне хотів, тому використовував спеціальні електричні клеми. Вонишвидко монтуються і надійно фіксують з'єднання. Запчастини нафото:511857 ​​— коричнево-жовтий провід (-) різати не потрібно. Дляпідключення можна використовувати швидко монтажні клеми. Абопідключитися до штатного скручування маси.

— перевіряємо наші з'єднання і ізолюємо їх. І має досить потужнуконструкцію, але він фактично не займає місця за магнітолою. Аджеховається у спеціальну нішу, праворуч під магнітолою.

— Підключаємо нашу магнітолу і пробуємо її в роботі.

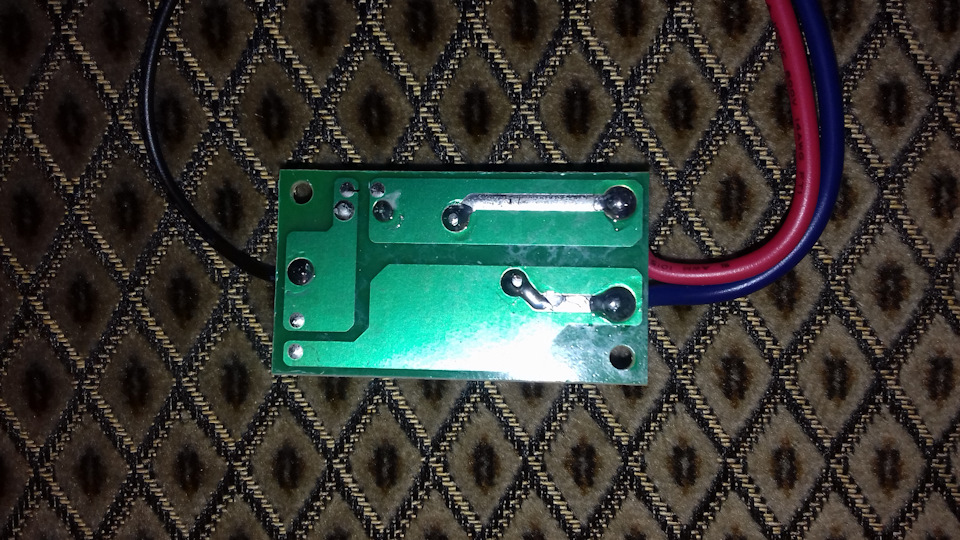

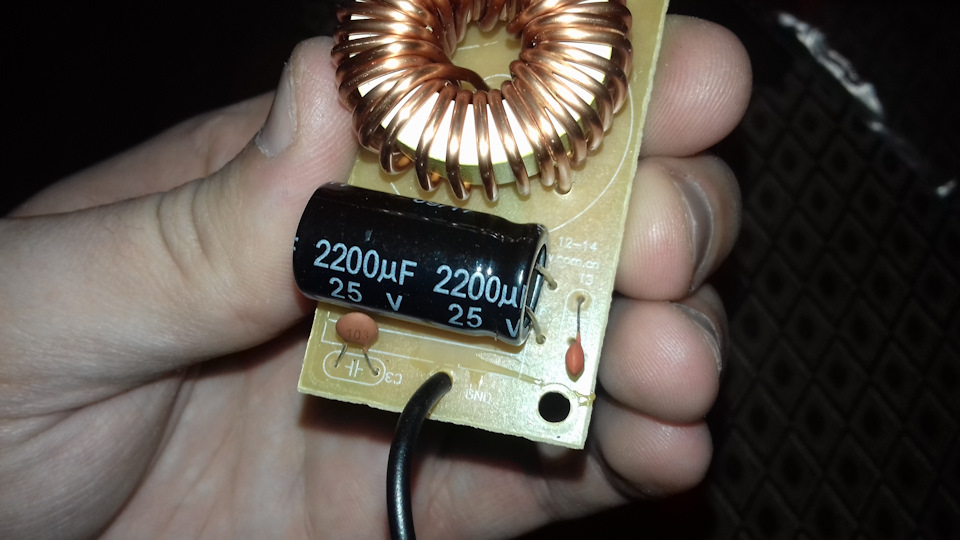

Результат мене трохи здивував. Не можу сказати, що фільтр не працює— навпаки, частина перешкод зникла, але небагато, десь 20-25%. Томуя вирішив ще раз розібрати фільтр і перевірити його. І уявіть моєздивування, коли я побачив, що всередині фільтра, китайці навпакиприпаяли дроти входу та виходу! Відповідно і схема підключенняповинна бути іншою! А саме:

— синій провід — вхід (In)
— червоний провід — вихід (Out)
— чорний провід — маса.

Добре, що я не припаював дроти, і перекинути їх на клемах не склалоклопоту.

> Так, що майте на увазі при підключенні будь-якої китайськоїтехніки!

Результат став набагато кращим. Перешкоди зникли в середньому десьна 50%. Є навіть такі радіостанції, на яких їх взагалі не чути.Відключати фільтр я не буду, нехай варто. Адже свою посильну лептув придушенні шумів він вносить. Але рекомендувати даний фільтр доустановки на 100%, на жаль я не можу! (((
Якщо хтось знає ще якісь способи, або має інші пропозиції, як можнаприбрати ці перешкоди — не соромтеся, висловлюйте… Готовийрозглянути всі варіанти… Можливо разом ми вирішимо цю проблему…

PS 29 березня 2019 року, я отримав повідомлення від користувачаBurdeinyi7, з наступним ом:

< p>
Приємно коли керівництво компанії дбає про репутацію своєї торговоїмарки, і визнає прорахунки в процесі виробництва. ))

Продовження в наступному БЖ "усунення помилки 00856 — заміна радіоантени, Частина 2…"

"

Приємно коли керівництво компанії дбає про репутацію своєїторгової марки, і визнає прорахунки в процесі виробництва.

За, що їм від мене особисто — щира подяка)))
