Паркувальний асистент. PLA 2.0

Всім привіт!
Встановив собі нарешті park assist!
Давно і довго всю цю справу збирав по крихтах, то бажання не було, то часу, то запчастюлек.
Що це являє собою якщо коротко:

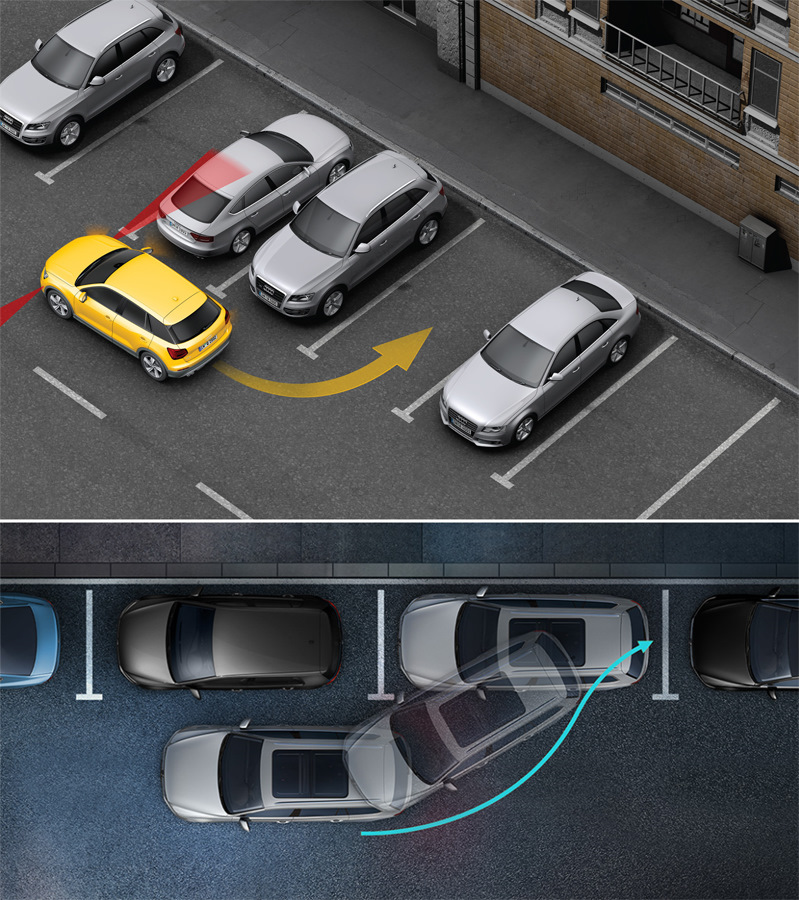

Система автоматичного паркування
Опціональна система автоматичного паркування з функцієювідображення навколишнього простору включає в За допомогоюультразвукових датчиків система знаходить відповідне місце дляпаркування вздовж дорожнього полотна, розраховує ідеальнутраєкторію руху при в'їзді та виїзді з паралельних таперпендикулярних місць паркування, виконуючи необхідні маневри внапівавто. Система самостійно виконує рулювання, водієвізалишається натискати педалі акселератора і гальма. 4 перед і 4зад), але так вже вийшло що при складанні в решітку на підійшлирідні кріплення для датчиків паркування. Бампер був куплений узборі з ґратами євро, а у мене на руках було для USA грати, невлазять… Вони різні як виявилося Був запропонований варіантпропиляти дірки поряд з ґратами і вставити датчики, але цей колгоспне по мені і я вирішив поки залишити як є, заховати дроти і їздитибез переднього парктроніка, поки не знайду потрібне кріплення.Вирішив зайнятися цим і почав потихеньку шукати все що потрібно дляцієї справи. Отже, для встановлення PLA я довго і нудно збирав такіштуки:
-2 датчики PLA 5Q0919297B (бокова передня сторона)
-2 датчики парктроніка 5Q0919275B (задня бічна сторона)
-кронштейни для датчиків 5E0919488GRU та 5E0919487GRU 2шт
-блок парктроників на 12 датчиків 5Q0919298K
-панель з кнопкою park assist в торпеду, номер не підкажу, простознайшов на алегро з дод. . Кнопкою пілота)
-задні датчики ABS для повного приводу WHT003857A та WHT003856A
-коса проводів для бампера.
Тут у мене заковирка вийшла, коса має бути на 6 датчиків. Шукатипотрібно косу і на перед і зад. У Польщі вся ця справа коштуєчимало, нова і поготів. Я викрутився-купив одну б/в косу дротів на6 датчиків для octavia а7. У моїй машині дроти вже простягнуті, явирішив що можна взяти косу, розпотрошити її, взяти потрібніроз'єми і дотягнути дроти від датчиків до блоку, так і вийшло. Планвдався і я зекономив на дротах.

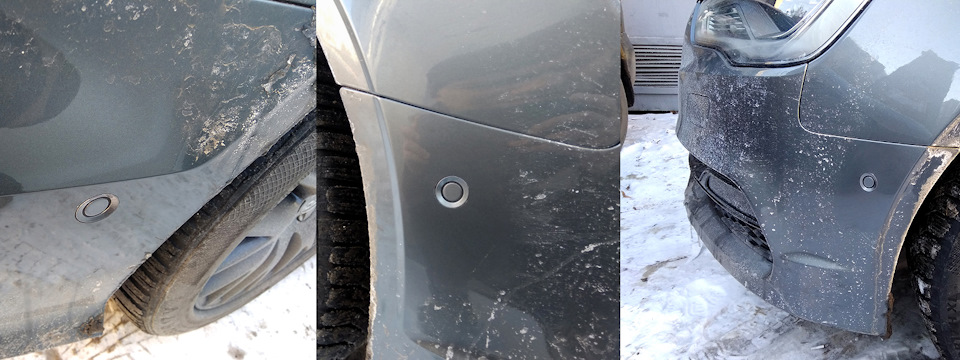

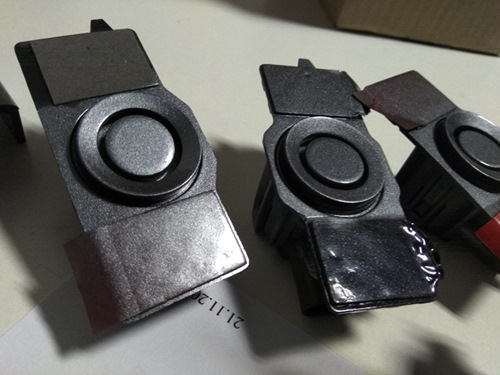

З кріпленнями в решітку були проблеми, стоять вони космос, мійтелефон напевно дешевше від цього шматка пластмаси. Знайшов уполяка на алєгро розбиті грати з цими кріпленнями в зборі закопійки, чи уточнив, чи будуть ці кріплення вислані і замовив… Якви думаєте, кріплення прийшло? НІ! Два тижні очікування і приїхалаодна розбита ґрата, поляк виявився мудаком, він їх зняв! Урезультаті я їх таки знайшов у тій же польщі і знову 2 тижніочікування. Зібравши все це нарешті в купу, наступним етапомфарбування датчиків та кріплень у колір машини. Тут проблем немає, просто відвіз їх туди мені фарбували і збирали машину. Кронштейни ідатчики після фарбування Отже все готово, все зібрано в купу іможна ставити. Тут почалося найцікавіше, де й у кого ставити.Потрібний був рукожоп, який розуміється на електриці, який зможезняти два бампери, не зламавши нефіга і зробити в ньому дірки.Провести дроти до блоку та закодувати всю цю справу. Знайтирукожопу у Харкові проблема. Почав обдзвонювати різні контори, ніхто не міг допомогти з цією справою. Починаю ставити запитання, увідповідь чую брехню, бачу що люди взагалі не розуміють що і яктреба зробити…до побачення, дякую
-приїжджайте, зробимо! - Скільки коштує? 300 доларів! за 4 датчики? .Лісом
-приїжджайте, зробимо! -Коли приїхати? ну майстер захворів, зателефонуйте через два тижні - зараз завал, зателефонуйте в кінцімісяця - ми таке не робимо (офіціали. Але тут і я не сумнівався, щозроблять)
>

Приз з феєричності та рукожопства я б віддав конторці 12V! Вониперемогли всіх! Якось відвіз машину на мийку. Поруч з мийкоюрозкладається це диво контора, сто і магазин все в одному місці.Зручно, че, мабуть, знавці у своїй справі, подумав я і пішов до нихцікавитись установкою парктроників. Весь фасад збанерами:встановлення автомузики, парктроніків, автосвітло і т.Д.Хлопці напевно нишпорять.
Виловив я менеджера і став викладати свою проблему. Діалогприблизно вийшов такий:- У мене стоїть штатно 8 датчиків, меніпотрібно доустановити 4 партроніка, 2 вперед та 2 назад. Чизможете?
-яка машина?
-ауді а3 2016р
Тут у менеджера чота заклинило і він почав видавати.
<
-Це не можливо!
Я очікував будь-якого питання, але до такої фрази я не бувготовий)))
-як так? .Встановлюють ж
-хто встановлює? вам ніхто таке не зробить, це неможливо!
-ну хто вагами займається, ті і ставлять, все у них виходить. Якщовам потрібно, я можу роздрукувати мануал з інтернету зісхемами.
-не кажіть нісенітниці, ви щось подивилися у своєму інтернеті. Кудиви дроти збираєтеся підводити?
-до блоку, який я купив, на 12 датчиків
-Він не працюватиме.
Менеджер постійно дивився на мене як на дурня та фантики. Поступоводіалог звівся до того, що я його вмовляю. Я зрозумів, що требазабити на менеджера, він напевно вирішив так само на мене забити, кинув фразу "ми за таке не візьмемося! " і втік від мене.
Взагалі вийшов з цієї гавноконтори і зрозумів для себе, що нефігавмовляти когось і ще платити за це гроші. Конторку 12V для себевикреслив, почитавши потім відгуки, я зрозумів що не дарма))
Рукожопа я таки знайшов, людина з неба зірок не вистачає, справазнає, ціну не ломить. Роздрукував для нього схеми підключення, схеми збирання/розбирання бамперів, розповів, що знав. Кодування таадаптації вирішив зробити сам. Монтаж був зроблений за один день, увечері я забрав авто. Але приладова панель вся була в помилка іблимала як погана, треба кодувати. Інфа за ними була стирена ззарубіжних сайтів.
Блок 03 - byte 26 - hex = change to 50
Блок 03 - byte 27 - Bit 1 (active)
Блок 17 - byte 05 - Bit 4 (active)<
Блок 44 - byte 00 - Bit 1 (active)
Блок 10 - у мене вийшло таке кодування 0031161011
Блок 5F - Adaptation:
<
Vehicle function list BAP-parking_assist_0x0A — active
Vehicle menu operation-menu_display_pdc active
Vehicle menu operation-menu_display_pdc_over_thresholdb> active
Vehicle function list BAP-parking assist 0x0A KLEMME 15
Може щось пропустив, пробігтися по всіх блоках і тицьнути галочкуPark assist, якщо є.
.
Кодувалося і адаптувалося за допомогою obdeleven, просто втелефоні, без васи)

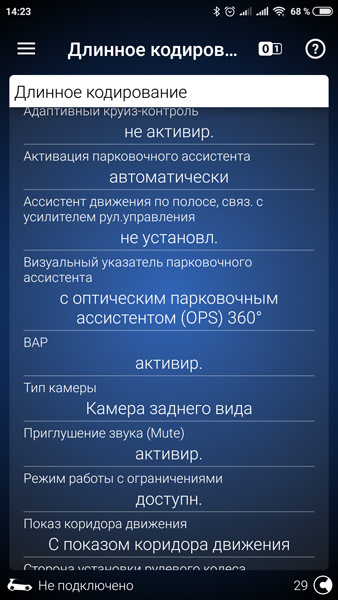

кодування блоку парктроніка

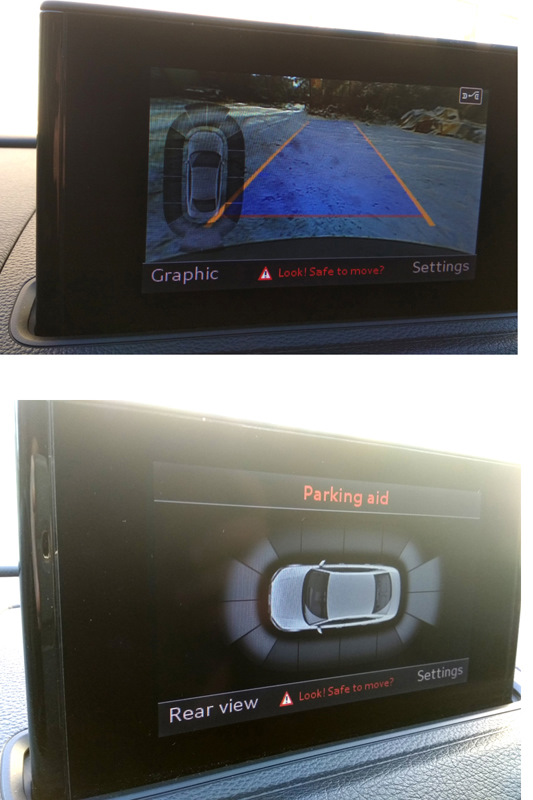

Після кодування з'явився огляд 360:

нові значки при активації пілота:

> За підсумком я доробив не працюючі парктроніки спереду іпокращив систему паркування, все працює чудово, машинка паркуєтьсясама. Все що ламається-до тюнінгу)). Довіряти роботу самомупаркувати може я і не буду, але огляд у 360 дуже корисний. Дуже незвично бачити як кермо крутиться саме, без вашої участі.Дляпаркування потрібно тиснути газ/гальмо і перемикати задню/переднюпередачу.
Мені чомусь до кінця не вірилося що вийде. Можна і pla 3.0поставити, але все впирається в міб1. Для 3.0 інформація пропаркування виводиться на екран міба, а так як у мене першепокоління, таке не прокотить, потрібний міб2. А це вже бюджет.

відмінності pla 2.0 та 3.0

У продажу рідний блок парктроників на 8 датчиків і два датчикиpla:

<
5Q0919294K

На цьому все, всім бобра та безпечного паркування

>
