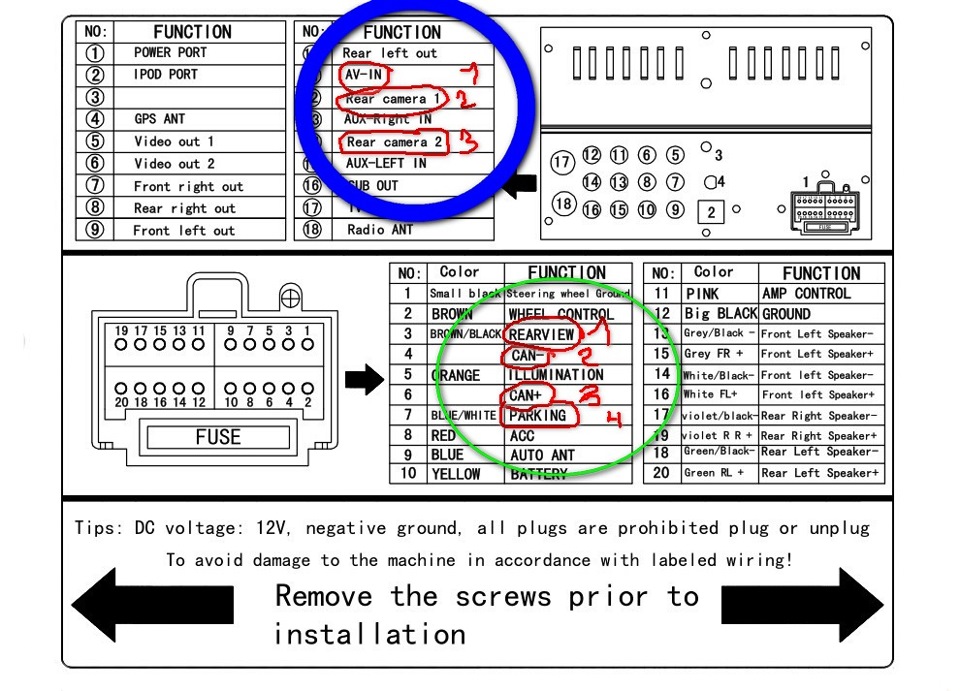

друзі хто допоможе підкаже? прийшов 2 дин з піднебесної! ось схемапідключення
хто підкаже куди підключати камеру заднього виду? у мене вона має 3проводки (жовт.Черн.Красн)
тюльпан зроблю (жовт.-центр, черн.-земля, -на тюльпан і окремочервоний на харчування.
обвів незрозумілі мені пункти!
запитання чи є в авео кан+ і кан-?
< br> і що підключати на зазначені контакти?
дуже нададу допомогу хто стикався з такою розпинкою?
Коментарі8
всім спасибі за підказки і поради! установку не закінчив, працює практично все ! не зміг підключити камеру (як від блоку запобіжників витягнути плюс для камери?) звідки взяти включення габаритів теж плюс? і хто скаже в джгуті до магнітолі є 3шт корич...
Брав на алі, закінчу установку викладу в журналі та посилання дам!
А що за магнітола і в кого замовляв, якщо не секрет?
AV IN - зазвичай так скорочують Audio Video Input (аудіо і відео вхід) Rear Camera - камера заднього виду По другій частині фото 1. RearView -думаю що це знову ж таки Rear View Camera2, 3 - для автомобілів обладнаних CAN шиною (керуючий провід по всь...
У камери на виході має бути 4 контакти, 1 - тюльпан, в магнітолу. 2 - мінус. 3 - плюс на плюсовий провід лампочки заднього ходу. 3 - прф1овод на вхід заднього ходу магнітоли. Коли надходить плюс на лампочку заднього ходу включається камера і подаєтьс...
can в авео т250 немає.
паркінг - це ручник ) для магнітол з входом відео - піднятий - працювати на відтворення БУДЕ, зроблено щоб не втикали у відеовхід щось і не дивилися кінце в поїздці ). Прикручується зазвичай на масу щоб вхід працював завжди )
насіння-насіння)))) будемо-с знати
