Сьогодні забрав машинку зі СТО. Двигун стоїть на місці, все впринципі зроблено окрім електрики. А саме підключення Е** додвигуна та подача на нього живлення.

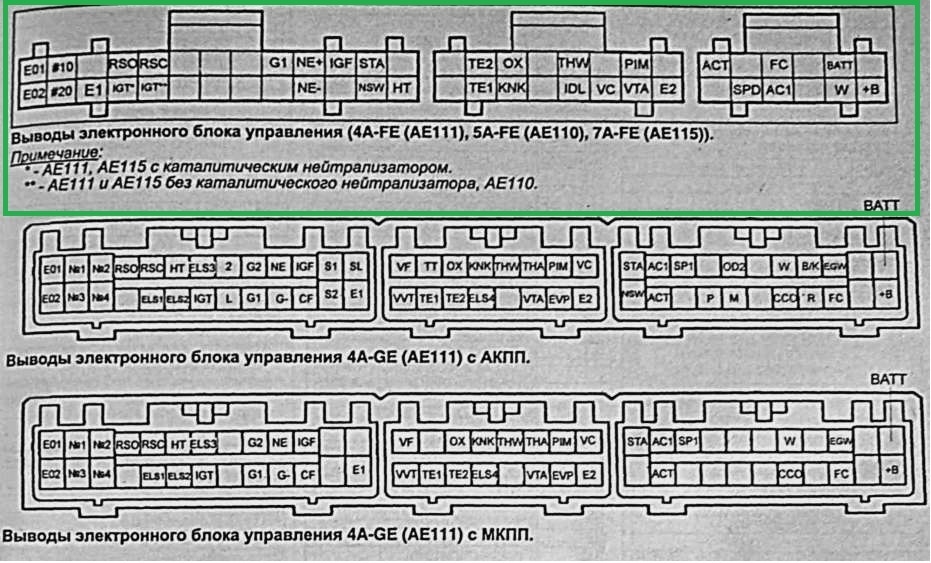

>Вважаю — це розпинування мого блоку!
Сформулюю кілька актуальних питань:1. На схемі розпинування вказанідроти живлення запалювання, датчиків двигуна і кондера (якого всеодно не буде), але на косі проводів набагато більше, тобто впорожніх клітинах вони теж є зайві? )
2. Потрібна схема підключення паливного насоса з реле. 3. Подачахарчування на сам Е** - я так зрозумів там всього 3 дроти на малійфішці. +Запалювання і земля. 4. Датчик спідометра — від нього йдеякийсь сигнал на ЕБУ, чи впливає він на саму роботу двигуна, чи вінлише інформативний.
Ну поки, що це все)
Буду вдячний за допомогу.
>

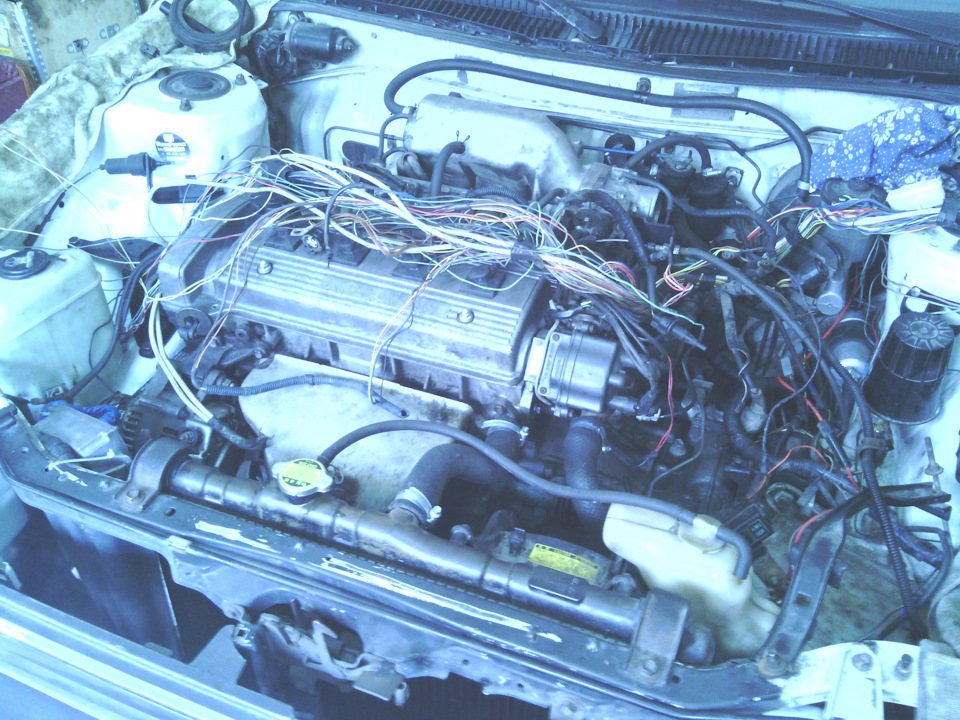

… Додам фото )
Коментарі17
А що це за система
Поставив на кузов е 110 з мотором 4а фе(мкпп) 1998 мізки від е100 приблизно 1993 АКПП. На старих мізках не було режим(eko- рожевий провід на кшталт).не вдалося підключити дроти холостого ходу RSC. пропадаютьЧорно-синій провід - RSOС клапаном від е 11...
Що б виправити проблему з ХХ. Довелося поставити дросельну заслінку від Е100. Там ДПД3 на 4 контакти замість 3-х. І управління калпаном ХХ влаштовано інакше.
Є дросель від 100 з 4 контакту, тільки на 100 на випуску ще датчик стоїть начебто
На випуску лямбда тільки стоїть, але вона і там і там є. теж 4-х контактна. ПС без лямбди теж цілком нормально працює тільки витрата на 10-20% більше.
Я мав на увазі на пуску звичайно))
Знайшов, але в мене такого немає.
охохох) бажаю удачі і скоріше розібратися з цим. я досі з косою сиджу, майже добив…
А чи не підкажеш, що за дроти на косі які йдуть на не підписані контакти?
не зрозумів про які йдеться. краще скажи їх колір))
Ну якщо взяти фішку від коси яка йде до Е** вона вся утикана проводами. А на розпинанні, що я виклав підписана тільки половина. А у тебе є інфа за кольором проводів?
У мене на Е** дві фішки йдуть, тому що мотор першого покоління. А так все по мануалу зрощував, там на схемах кольору проводів вказані)
У мене легіонАвтодата там про колір проводів нічого немає(
Є там, у тебе якась синя чи зелена?
чорно-біла D Скан копія в PDFА взагалі в оригіналі синя
там кольори прописані) завтра подивлюся на якій сторінці.
у мене теж 2 фішки на ебу немає від нього мануалу?
