Усім привіт, пробую подружити кнопки на кермі з головоюAlpine IVE-W560BT і є деякі проблеми…
Спочатку перед історія ))

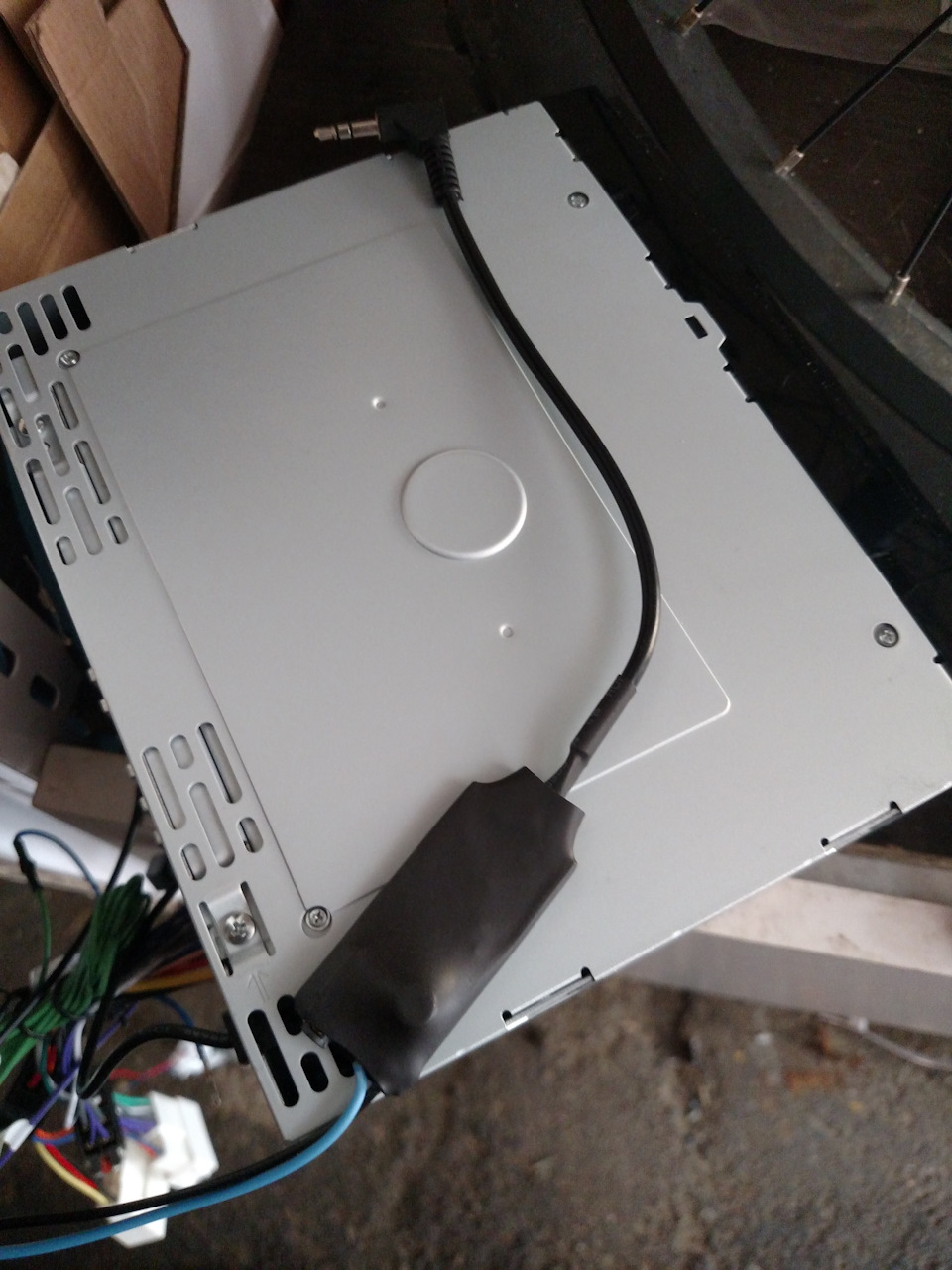

Простий варіант, використовуючи перехідник Connectors2 не прокотив, так як при підключенні видна тільки одна кнопка.
Другий варіант, використовую перехідник який йшов у комплекті тежне прокотив, кнопки взагалі не видно ( (

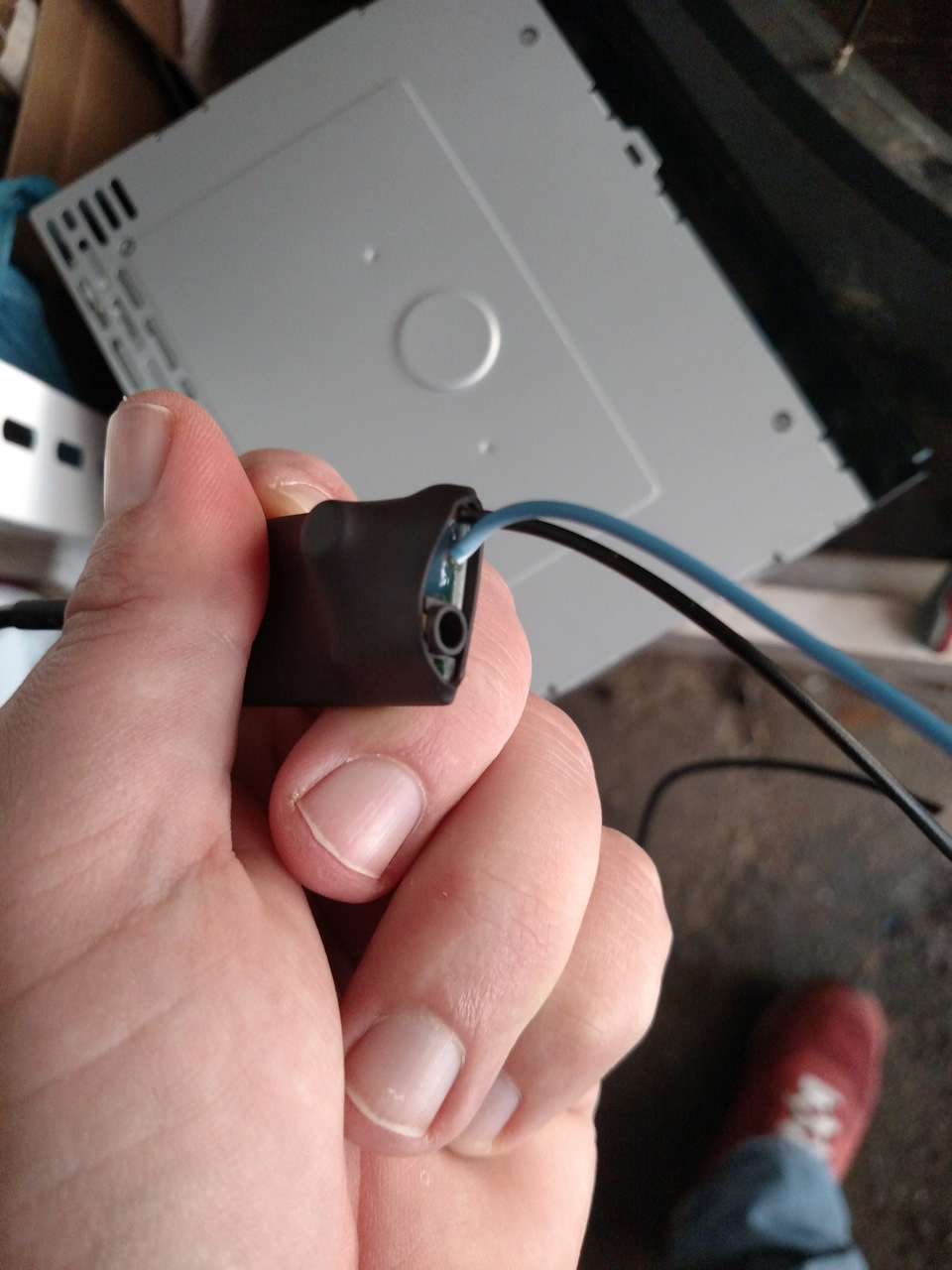

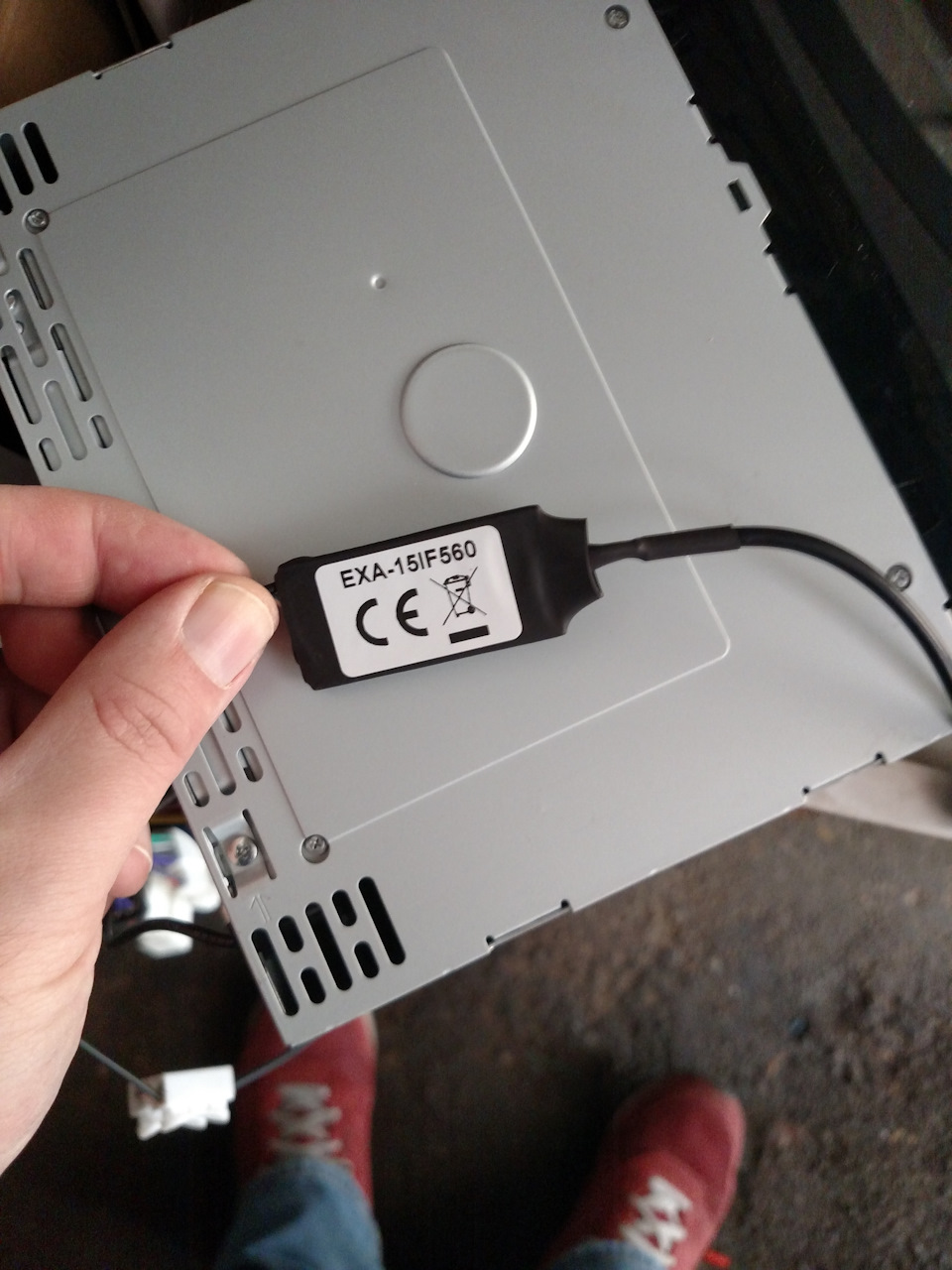

Перехідник які йшов у комплекті з магнітолою
І почалися танці з бубном та вивчення форумів з інструкціями…
Пробував методи тику та перестановок Далі в просторах інтернетузнайшов інформацію про те, що управління відбувається 2 проводами (у нас це пін 4 і 17 в колодці В), а визначення кнопок через змінуопору при натисканні.

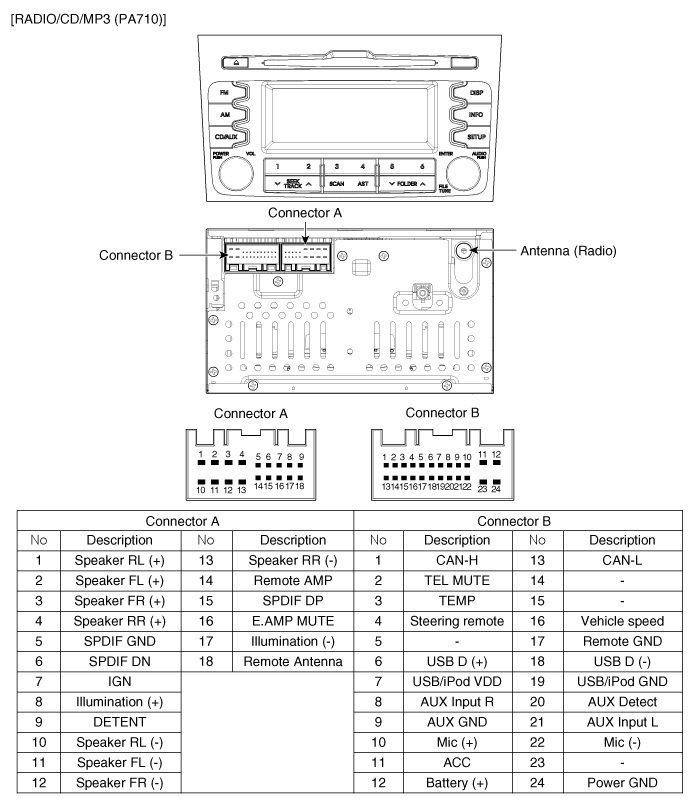

Схема пінов
Після цього вирішив перевірити чому ж не працюють кнопки і бувм'яко кажучи здивований. Один і теж опір при натисканні на будь-якукнопку, тому одна кнопка і була видна))
На виході з другого перехідника результат був ще крутішим, тамвзагалі нічого не змінювалося)) тому і кнопки не були видновзагалі…

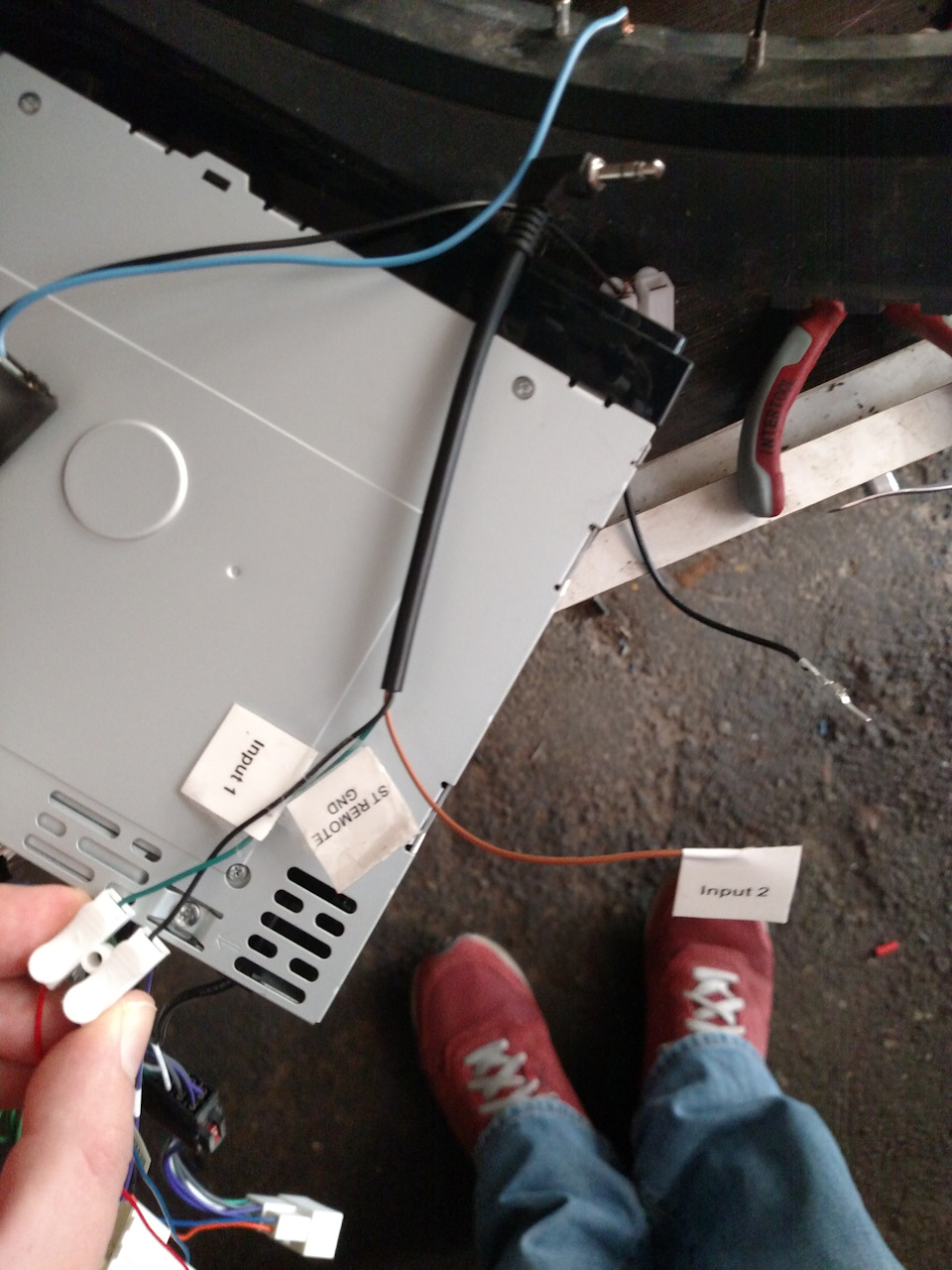

Після цього вирішив безпосередньо включити дроти управління вмагнітолу, і про диво, все працює і всі кнопки видно :-)
< p>
Тепер питання чи можна так робити?
Заздалегідь дякую за допомогу…
Коментарі9
На жаль я від електрики теж далекий) А в цих перехідниках впаяні якісь запобіжники, щоб вони трохи горіли, а не електрика в мафоні
Удачі у пошуках!
дякую
я замикав 17 на загальний мінус. і навчання проходило нормально, без цієї перемички нічого не виходило.
ти використовував якийсь перехідник чи все через дроти?
Голова піонер 2дин. Брав перехідник carav. Він не налаштовувався доки перемичкою не замкнув.
Ну так запрацювало))))
згоден, але не хочеться щоб через пару днів все накрилося. Плюс, питання ще в тому, навіщо тоді всі ці перехідники, якщо потрібно просто два дроти і на виході мініджек. Я не авто електрик тому і хочу уточнити цю інформацію.
все правильно зробив переходники потрібні коли більш наворочна схема з купи проводків з керма у тебе тільки 1 загальний і по 1 проводу з кожного боку кнопок, при натисканні яких різні опори на потрібному дроті, що і відловлює комп
