ЕБУ (частина 3) WiFi - K-line

Упродовж попередніх записів — збирався підключатися до ЕБУ безшнурків.
Схему виробив з урахуванням того, що начитано раніше на форумах, утому числі і на сайті esp8266 .
Скупився, збирався писати прошивку під esp8266, але потім на драйвізнайшов пару корисних статей про готові прошивки.
1./
2. https://megadriver.org/logbooks
3. https://megadriver.org/logbooks
Фотки накопиченого барахла- комплектухи:

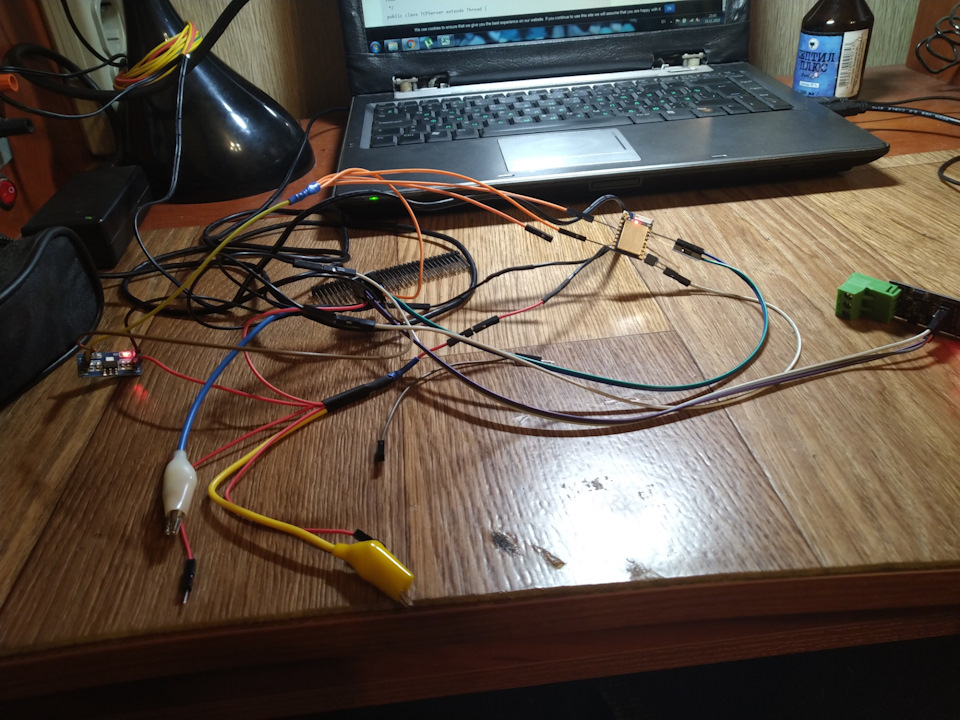

Зібрав на столі схему шнурками, прошив все за інструкцією. Додатокдля роботи з портом через wifi (щоб перевірити працездатністьвсього)
Ось посилання:
play.google.com/store/app…project.telnettcpterminal

Перші перевірки - політ нормальний wifi - uart міст дійснопрозорий:все передається і приймається нормально, зайвого нічого нешле.

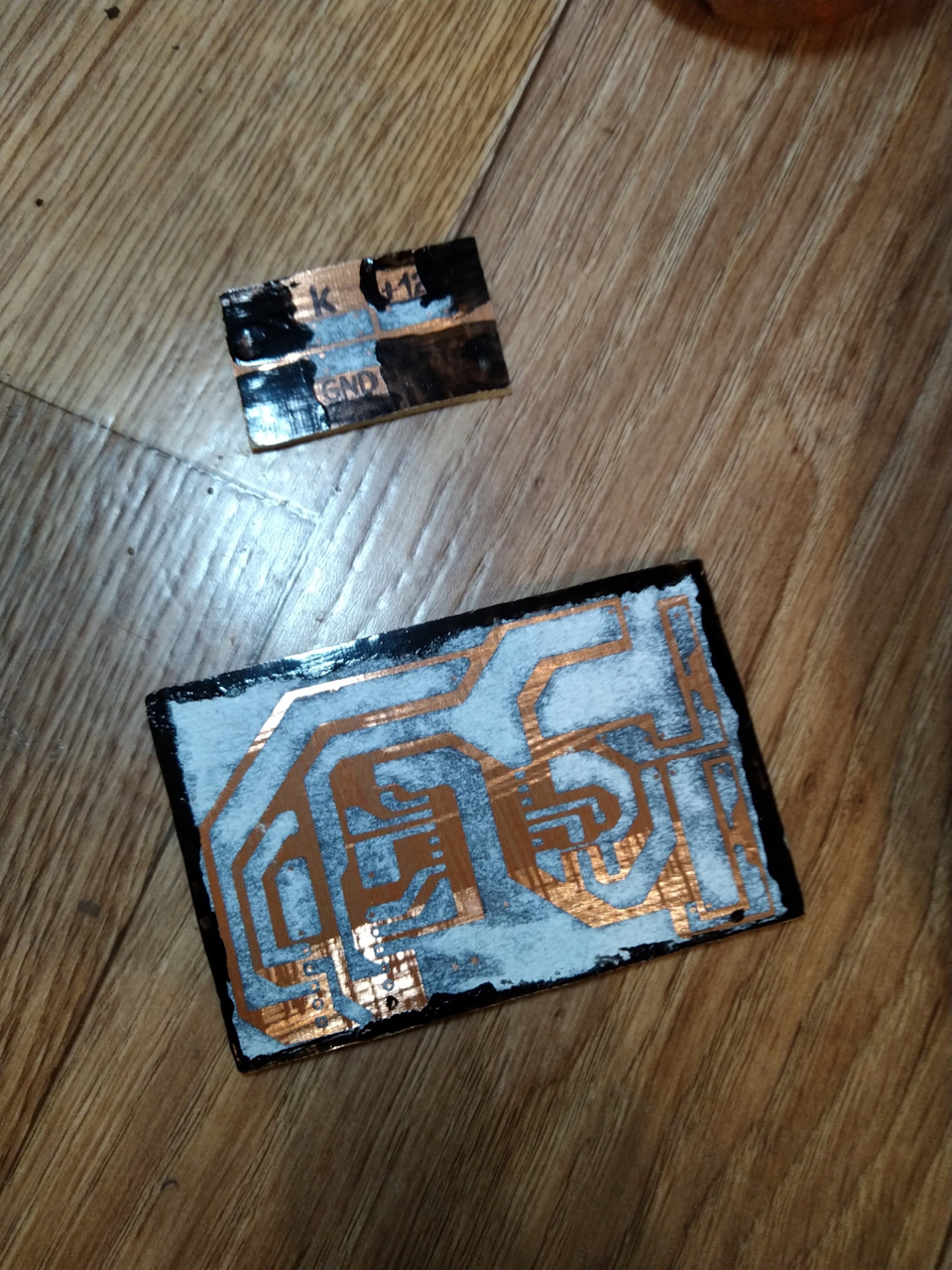

Далі, через кілька тижнів, а точніше в ніч на Різдво я перетрасувавхустку під розміри купленого корпусу. Ну і пішов цькувати плату

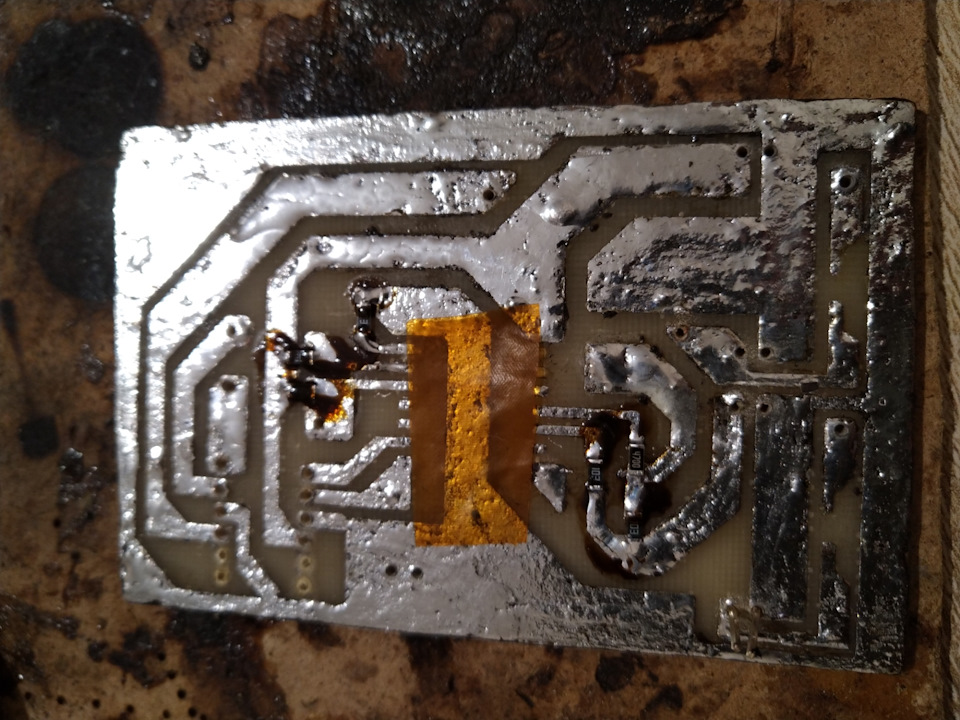

Вчора на роботі в обідній час залудив

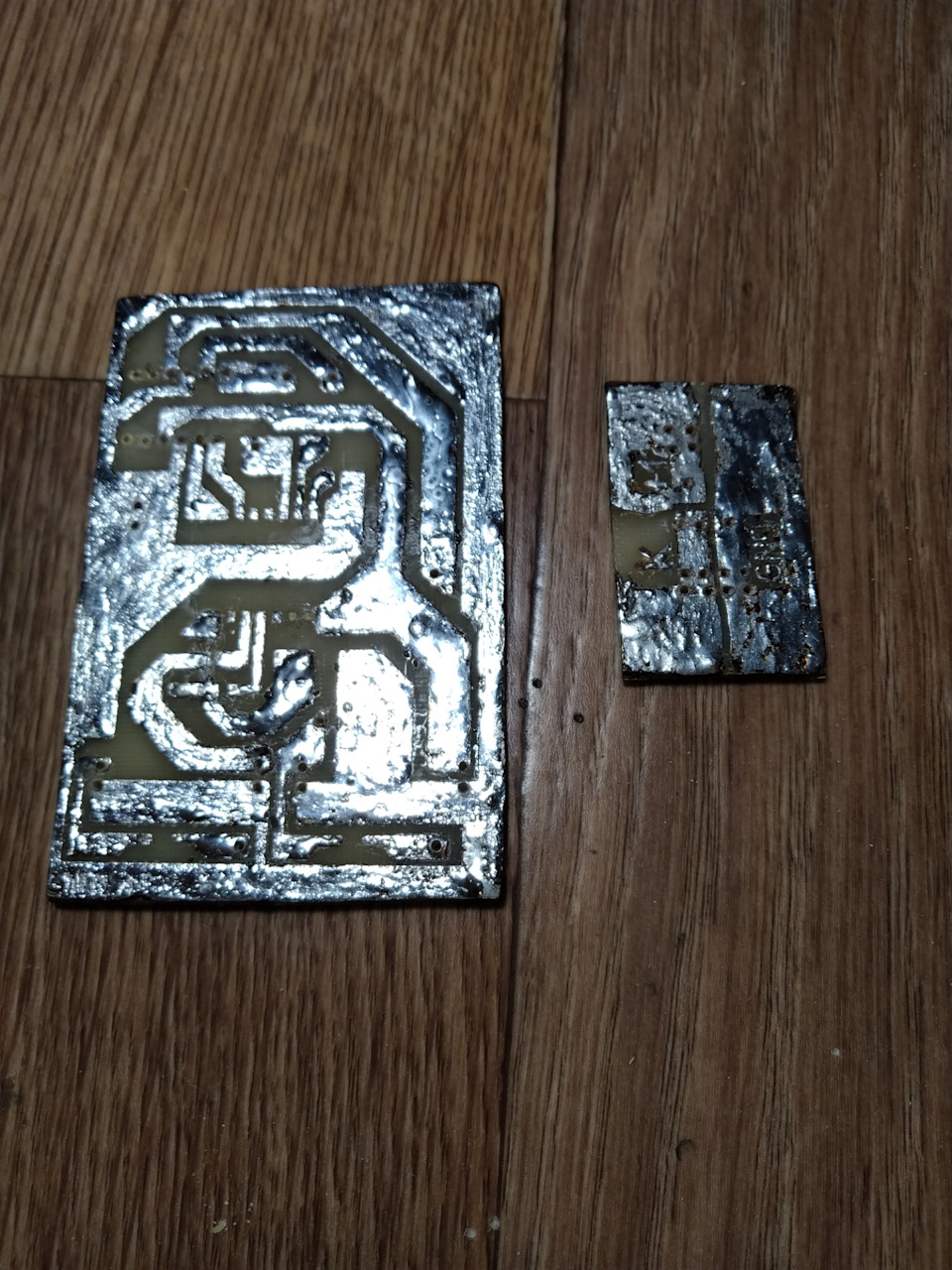

Ну і серед ночі вчора паяв

Вимив плату і зранку потяг на роботу, щоб перевірити, чи неушатал я esp при пайці

Зайшов до розробників і побачив їхнє свіже диво... Загалом майже тесаме, що й у мене — тільки під харчування 24В
Увечері, приїхавши в гараж, пішов перевіряти
>

Поки що включив так…потім у корпус запхну…
Основна задумка, що плата запитана від роз'єму та спить, споживаючи30-40 мА, включаючи запалювання - Переводимо в основний режимроботи - споживає 170 мА (реально заміряний струм)./p>
Далі будуть конфіденційні дані для будь-якого wifi… Але все-одно, ніхто крім мене туди не полізе… А я паролі можу забути, а через цеперепрошуватиметься впадло…
Відкриваємо браузер і заходимо на wifi, дивимося, налаштовуємо wifiі uart., дивимося, що ЕБУ відповідає

Запчастини на фото:051253

Загалом, як кажуть, залишилася зовсім небагато — дописати своюдодаток для андроїда…
