День добрий. Скільки ж ця зараза забрала сил і часу. Ну нічого - зробив.

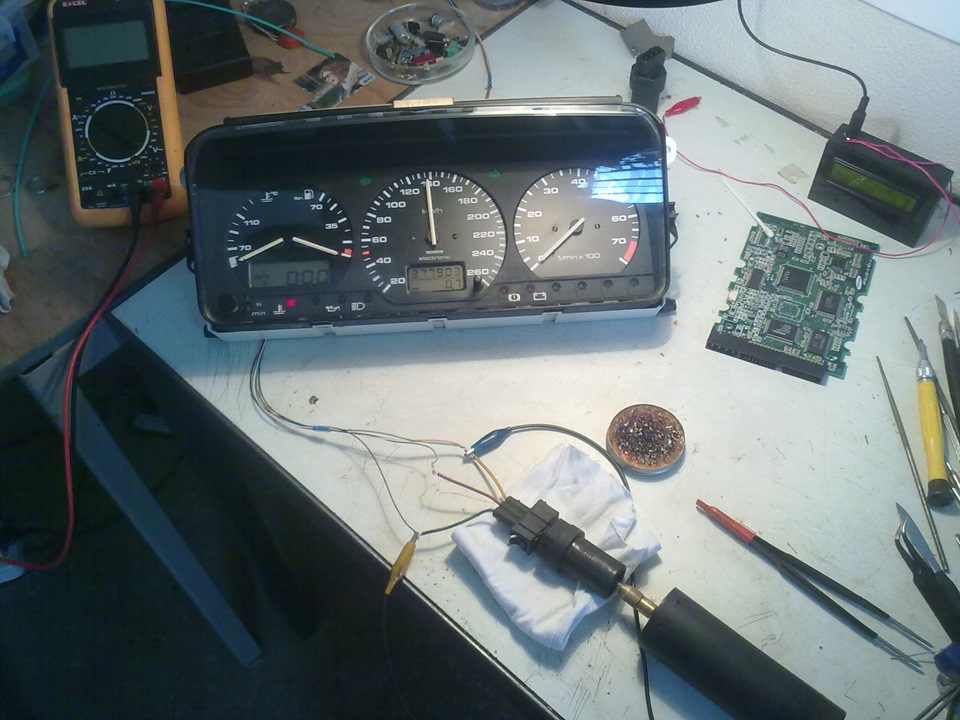

Таким чином почну з матюгів. Скільки форумів перечитав\переписав і ніхто нічого не міг сказати з приводу перевірки спідометра без авто.Пишу а теми залишаються без відповідей.З зернят збирав інформацію, пробував, помилявся. p>
1. Перевірка напруги на датчику швидкості.
У моєму випадку було 5V, виправив подачею напруги з акуму - не допомогло.
2. Перевірка датчика.
Підштовхнув живлення, при прокручуванні осі датчика на виході сигнал стрибає від -40мВ до +40мВ, не маючи інформації про потрібний рівень сигналу, приймаємо цей за нормальний. (так і вийшло)
3. Продзвонювання сигнального проводу, від датчика до приладки.
І тут лажа, немає зв'язку.

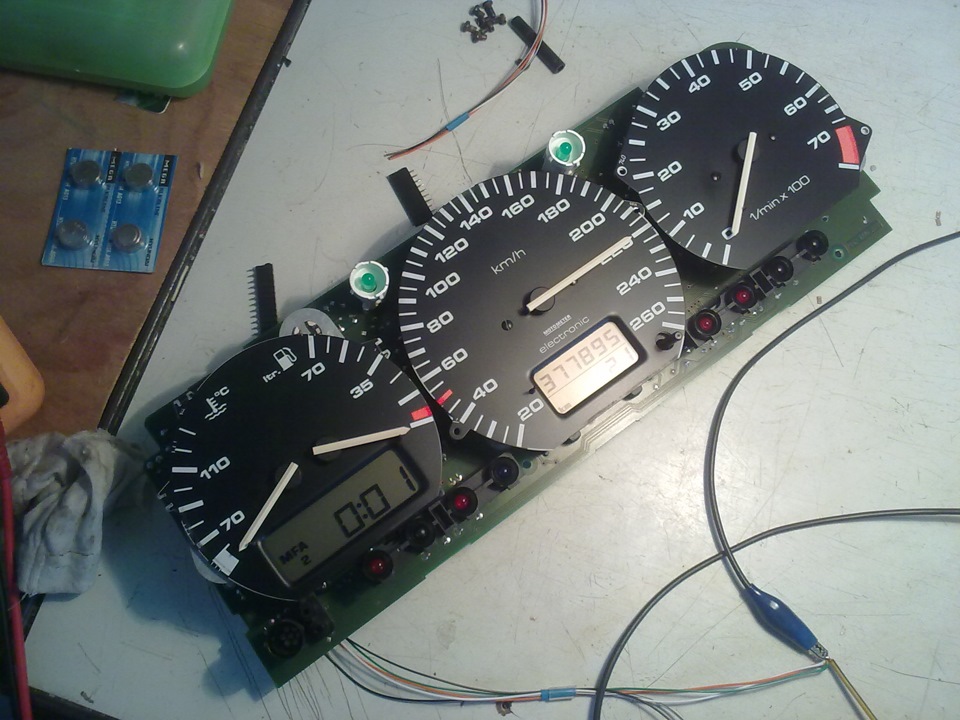

4. Перевірив навіть на опір обмотки індикаторної головки спідометра. Все це зробив, а він не показує. Прибирання вивчив у мікроскоп, на наявність трешин доріжок, ніжок, що висять деталей - все добре. Але як нам усім електронникам відомо, що чудес у радіоелектроніці не буває - беремо паяльник+фен і кожну есемдеху…
І про диво! Він ожив!
Але так і не зрозумів:датчик видає один сигнал за 4 обороти або 4 сигнали за оборот?
