— не було звуку/не працювала пищалка
— на додаток до всього скло було з розлученнями від агресивногомиючого засобу, не витиралося

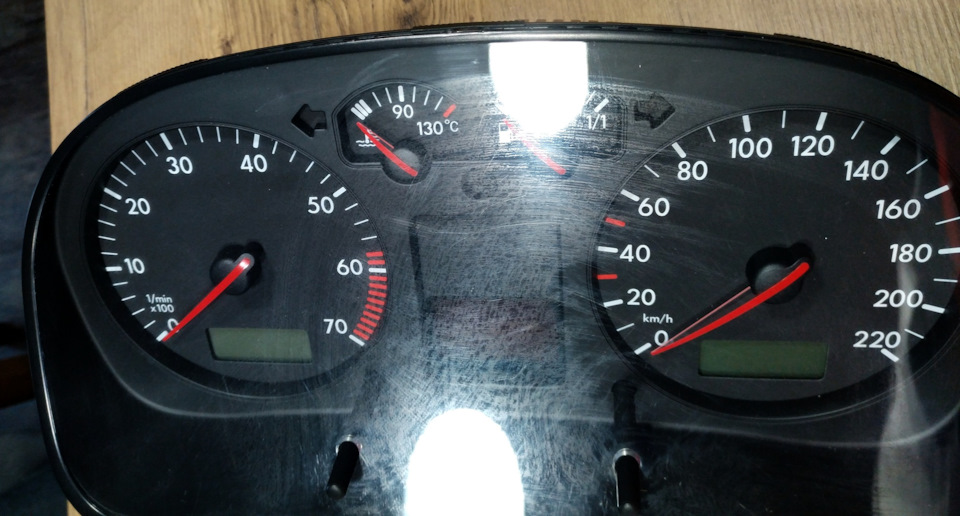

> загальний вигляд ДО, видно розлучення від миючого

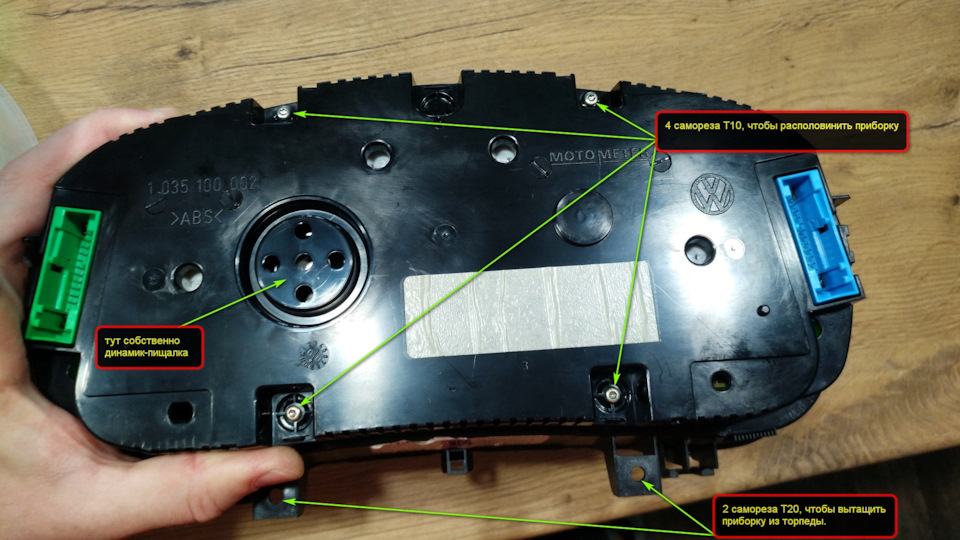

знизу 2 саморізи (т20) викрутити і тягнути на себе приладку.Ззаду збоків приладки 2 штекери, синій і зелений.Спершу ліву сторону досебе і знімаємо синій штекер і потім зелений.Штекери тягнутиособливо не потрібно - там є важіль з фікс фіксатор і повертативажіль - штекер сам вийде.
2. Розібрати приладку ще простіше 4 гвинта ззаду (т10) викручуємо івсе. По осі догори. Одягати назад теж із обертанням протигодинникової стрілки.

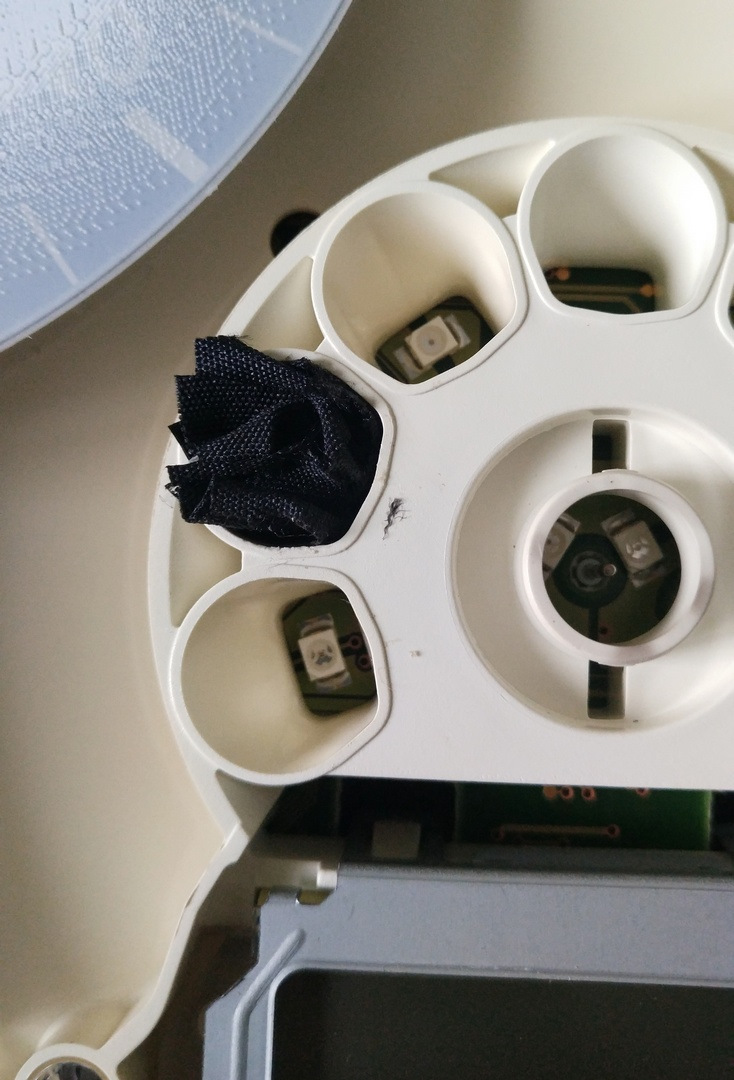

3. Ну ось дісталися до несправності 1 — велике людське спасибі, щоне стали псувати платню або led. Таке полагодити легко)))))

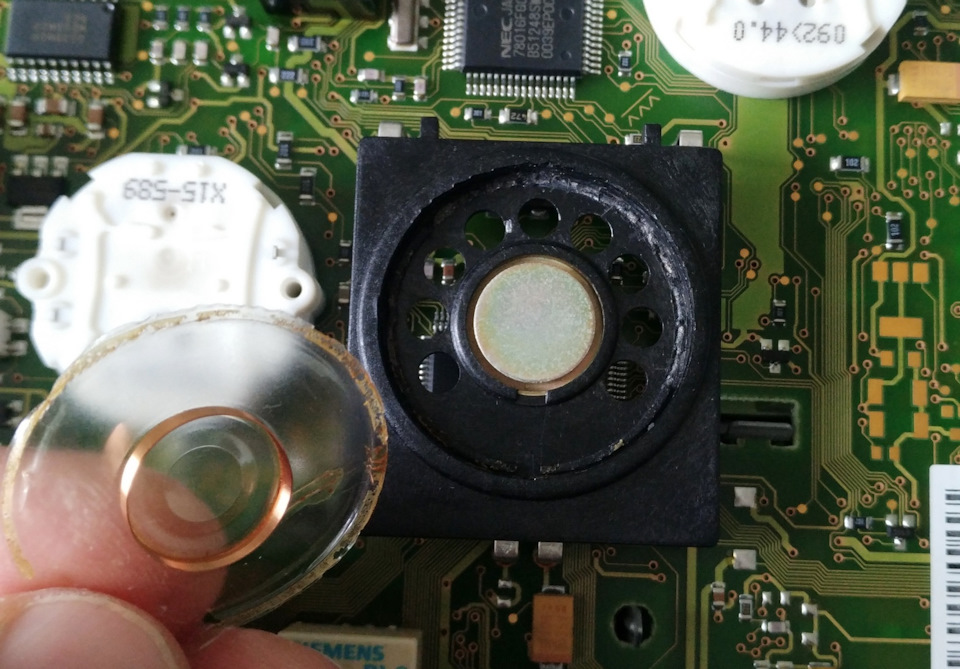

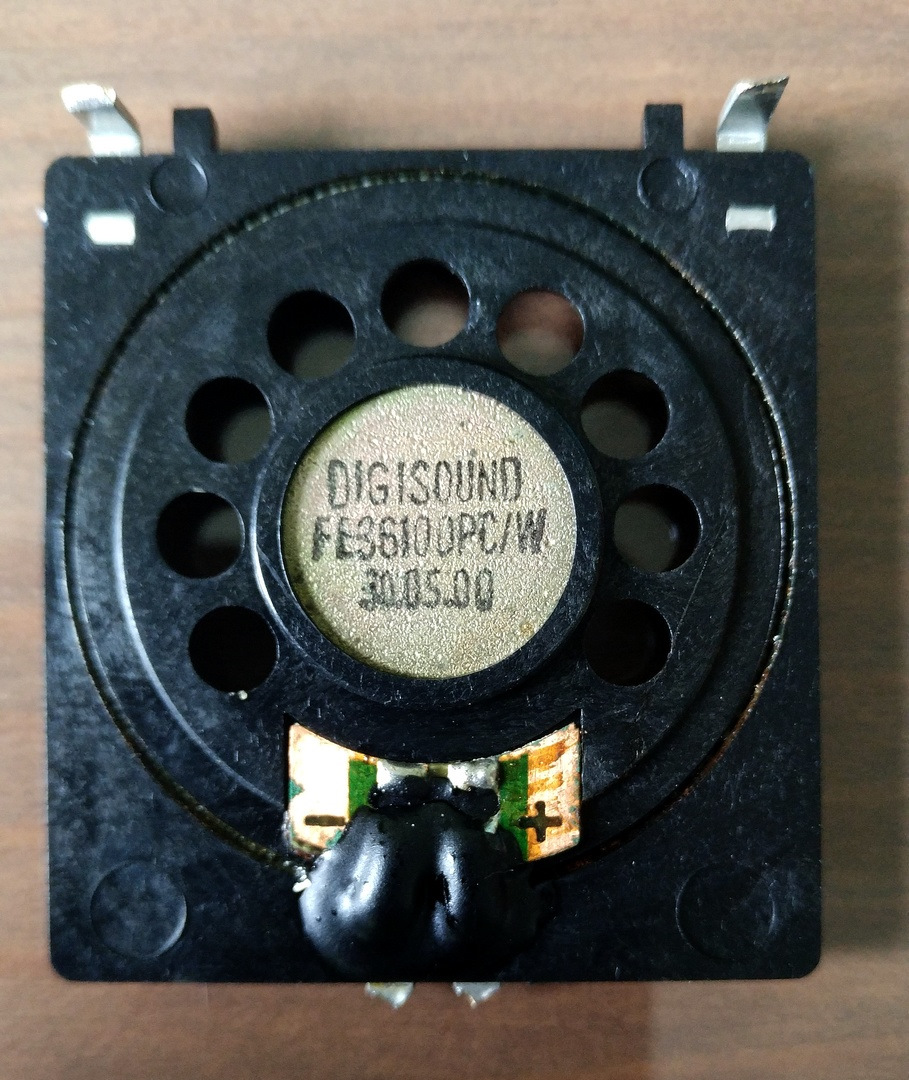

4. Далі пищалка. Згенерував їй 500Гц прямо - тиша, заміряв її опір- обрив ... Зрізаю мембрану і заміряю опір обмотки - за фактом 90Ом (за даташитом 100 Ом +/- 20%). Ось така пищалочка< Яквиявилося, це у нас мікродинамік Digisound FE36100PC/W — даташитнижче.
параметри заводської пищалки
Далі починаю шукати і прикидати чим би замінити. Використавбагатооборотний змінний резистор, тестер і VCDS, виявилося, що всіпрацюють. На 7-8 Ом потрібно додати приблизно 100-120 Ом опір уланцюг, на 50 Ом я додав 75 Ом. Підбирав опір, щоб гучність звукуне різала слух, але й було б добре чути, щоб почути за музикою.Найбільше за якістю звуку (аЧХ)))) сподобався варіант на 3 Вт відкорейського навігатора з паперовим дифузором. Я вибрав плівковийдинамік 50 Ом, т.К. Мені зручніше було його кріпити, і резистор на75 Ом опинився під рукою. На 50 Ом пищалка і без доп. Резисторанепогано працює, але дуже голосно.
До речі, ось кому цікаво — такі символи/індикатори передбачені напідкладці приладки. Сфоткав напросвіт.
якось так
5. Скло вручну м'якою ганчіркою довелося полірувати.ВикористовувавАнтіцарапін від Черепашки та Фареклу G3. І те й інше справляєтьсянепогано, але потрібна м'яка тканина і без фанатизму.
Ось приблизно так вийшло — фотки до і після. Фігня зі склом буладобре видно розлучення
і після
так от вийшло після ручного щадного полірування — я більш ніжзадоволений результатом
6. Ну а далі вже в автомобілі з накинутими стрілками (капнув на осісилікону трохи) проганяв тест у VCDS і виставляв стрілки такимчином, щоб чітко відповідало центру (тахо 3тис., 90гр темп, 1/2бенз і 100км/ч). Дуже геморно виставити точно з тієї причини, щострілочки при прокручуванні стрибають відразу на 1-2мм і точно непосунути. Довелося попихкати і все вийшло.
Складання в зворотному порядку.
Тепер катаюся з лампою ESP, що горить. Я так розумію датчик G200наступний на черзі.
Коментарі5
Добрий деньПодскажите як виставили стрілкиДля цього потрібно підключення до комп'ютера або вручну?Дякую заздалегідь)
Потрібен комп. Вручну точно не вийти. У знеструмленому стані стрілки лежать нижче першої ризику і на кожній шкалі за своїм.
Зрозумів тоді їжу до електриків спасибі)
Як стрілки виставив щоб правильно було ?у тебе з тестами коли запалювання включаєш ?
Ні, у Vcds (воно ж Вася) в 17 блоці є кнопка тест. Там послідовно перевірка всіх стрілок, сегментів, пищалки і т.д. Тест стрілки виглядає повільно вправо до кінця, повільно вліво до кінця і потім швидко в центральне становище та там завмирає до перем...
