Дісталися не дорого сидіння від Е32 з пам'яттю підігрівом іпідпорою попереку, але проводки та перехідника від них не було.
У неті не знайшов що б відразу і зрозуміло було описано якпідключати, зібрав всю інфу що зміг знайти що сам продзвонив ірозібрався що до чого. У моїй машині виявилася хай проводка щозначно полегшило встановлення.
Пасажирське встає без проблем у рідний роз'єм і все одразу працює, а от із водійським довелося переробити
На водійському сидінні є прямокутний роз'єм біля жовтого, вінвідповідає за роботу двигунів і пам'ять. Так само є невелика чорнафішка, вона відповідає за роботу підігріву та підпору.
Розпинування роз'єм для моторів та пам'яті

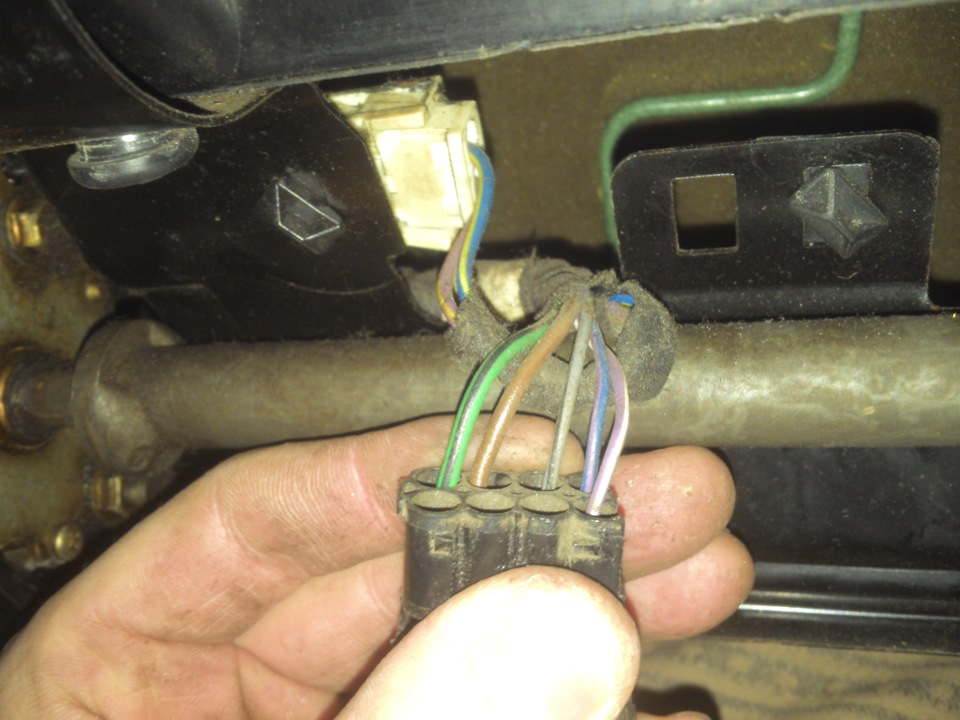

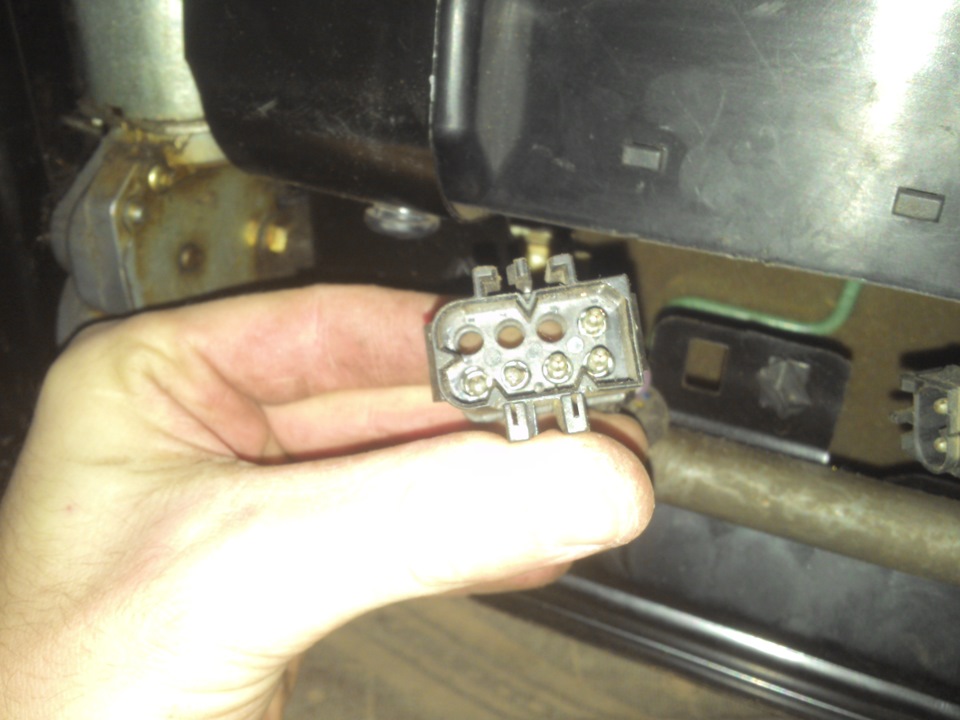

Розпинування чорного роз'єму:
> Зелений з чорним - АСС +
Коричневий - Маса
Сірий з чорним - Габарити +
Синій з фіолетовим - Подушка для ніг +
<
Фіолетовий з білим — Підпора спини +

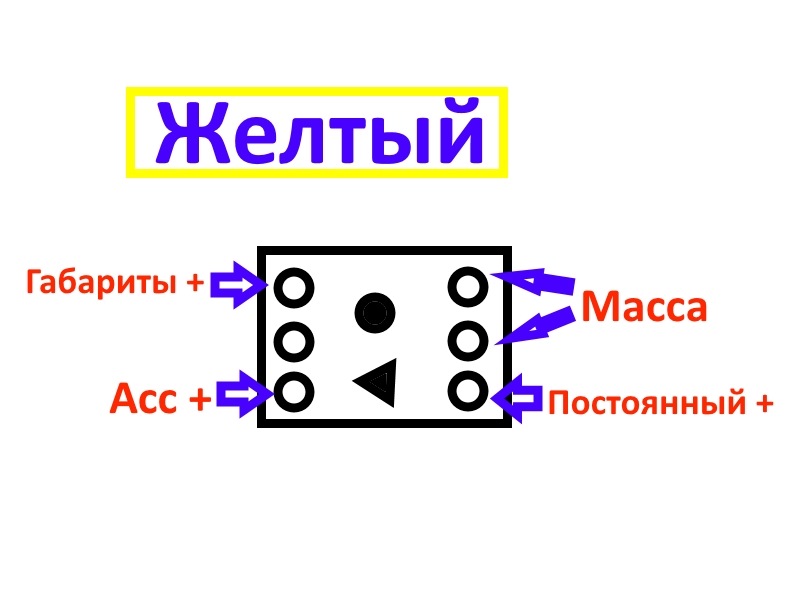

Розпинування фішки водійського сидіння на підлозі тільки тихдротів, які будуть потрібні.
Коричневий — Маса
Червоно-синій із жовтою смужкою — постійний +
Сірий із чорною смужкою — Габарити +
Зелений із чорною смужкою — АСС +

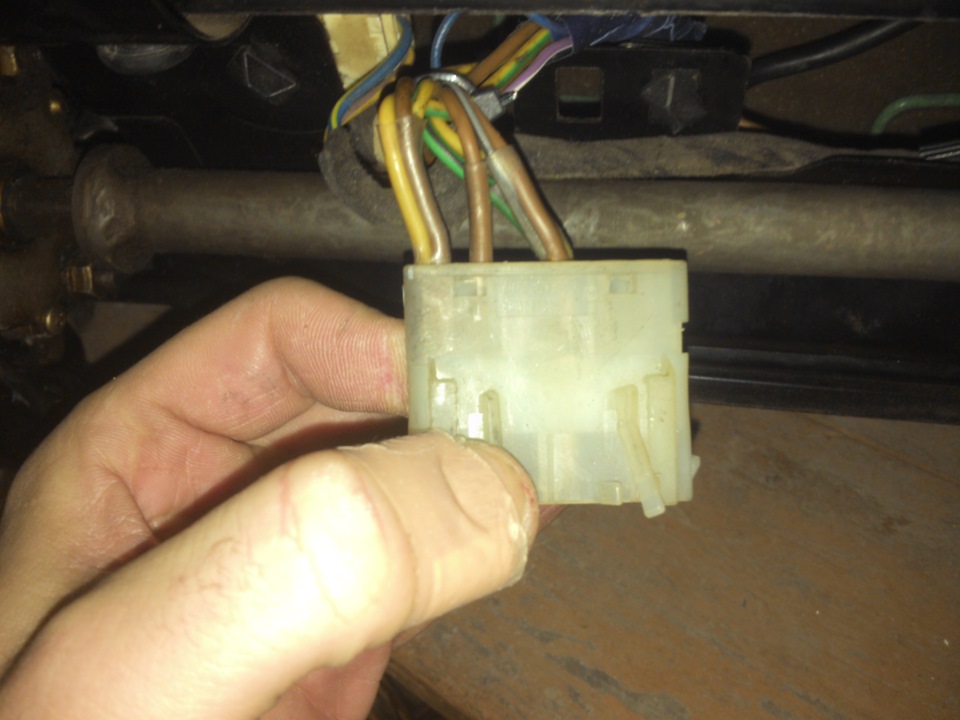

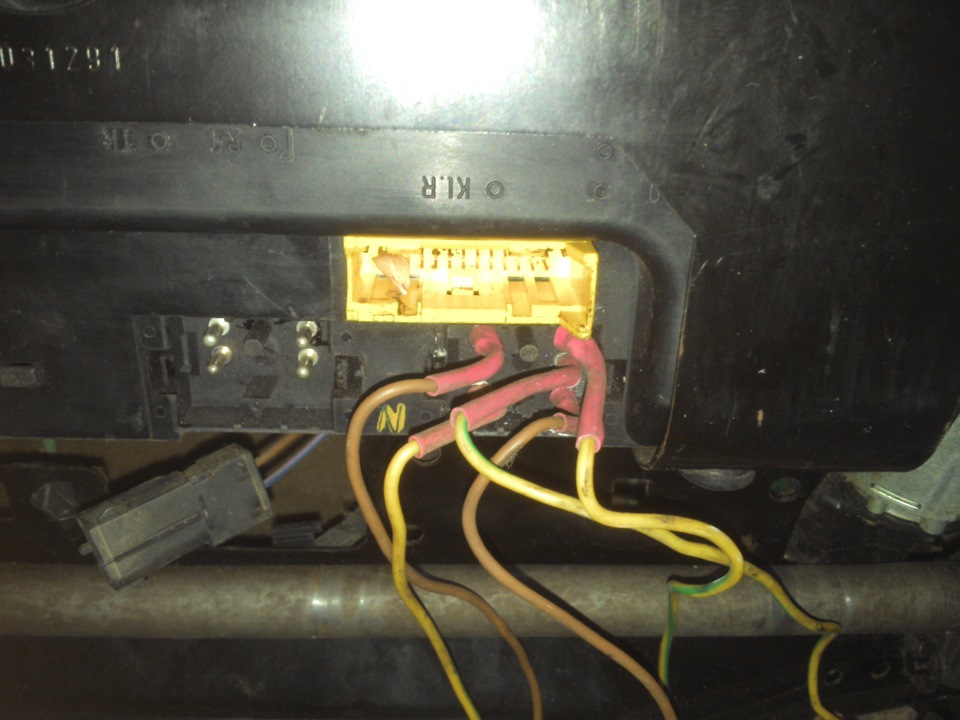

До роз'єму моторів і пам'яті припаяв дроти
З'єднав їх з проводами від чорної фішки, + з + габарити згабаритами і тд. Взяв стару фішку від рідного пасажирського
проводу переобжав у клем дроту і вставив їх назад у фішку
Вийшло ось так.
Після чого все відмінно встає в рідний роз'єм і все працює.
Схема блоку пам'яті
>
Розпинування фішок на підлозі
— Фішка водійського сидіння, 12 проводів:
1 маса
2 від 43 запобіжника
3 задній хід
4 підсвічування
5 ремінь
6 ремінь
7 RxD
8 TxD
9 кінцевик водійських дверей
10 від 16 запобіжника
11 від 18 запобіжника
12 ремінь
— Фішка пасажирського сидіння, 12 дротів:
1 маса
2 від 43 запобіжника
3 ---
4 підсвічування
5 -- -
6 ---
7 айрбег
8 айрбег
9 ---
10 від 16 запобіжника
11 ---
12 ---
Так само крім проводки я пересаджував і ремонтував підігрів сидінняз свою обшивку, розбирав, чистив і відновлював усі кнопки тапідсвічування їх. Знімав мотори усував болячку з перекосом спинки іпідйому сидіння. Так що якщо будуть питання задавайте.
Коментарі17
А що по фішках салонної проводки, у мене просто біла від комфорту з підігрівами. Може ще якісь підійдуть? Від АКПП наприклад?
Ось як має бути з заводу під сидінням водія по фішках, якщо сидіння комфорт стоять
якщо така проводка вже в машині то там за умовчанням стоять сидіння і дзеркала з пам'яттю із заводу. а ось якщо по штатному хочете що б і дзеркала так само запам'ятовували положення то - потрібна проводка - потрібні спеціальні дзеркала з машини яка й...
Ну тут я згоден.
Ось які фішки повинні бути що в блок йдуть
Під жовтою довгою - біла і поруч чорна
І ось
Тобто ці фішки потрібно паралелити або підключити до роз'єму під сидінням?
так з'єднати дроти і потім підключити до одного роз'єму.
Спасибі. Я тут вже півгодини читаю коментарі до посту. І не можу зрозуміти що в твоїй схемі неправильно, судячи з чиїхось коментарів. І ще питання мені чорну фішку можна не підключати, якщо у мене немає поперекового підпору і не працює обігрів (на си...
якщо не працює підігрітий то від неї сенсу нетя б рекомендував полагодити його, так як функція дуже корисна, що при покупці нової машини я вибирав тільки з підігрівом комплектацію
З 34 або 32
Е32, це комфорт сидіння
Хто знає від чого сидіння? Не можу розібратися
е34
Підкажіть будь ласка, я з'єднав два контакти як на магнітолі асс і плюс і подав постійний плюс, як працює, так можна?
Можна, але тільки не забувай вимикати підігрівІ якщо залипне кнопка то так само може розрядити в 0 аккому
