ч65.3 Ламбо петлі, виготовлення (основа, вертикальна вісь)

Вітаю дорогі передплатники та гості.
Продовжую цикл записів про ламбо двері.
І сьогодні у нас 3-й за рахунком запис. Попередні тут (ч1роздум) (ч2 матеріал, обладнання)
Сьогодні я покажу як виготовляв основу ламбо петлі, яка так само євіссю відкриття дверей у горизонтальній площині.Виготовляти будемовідразу 2 штуки( ліву, праву)
Визначимося з матеріалом, нам знадобляться метал такихрозмірів:
-65х25х20 4шт
-185х100х12 2шт
-Прут 12мм 2шт
<
Так ось вам креслення

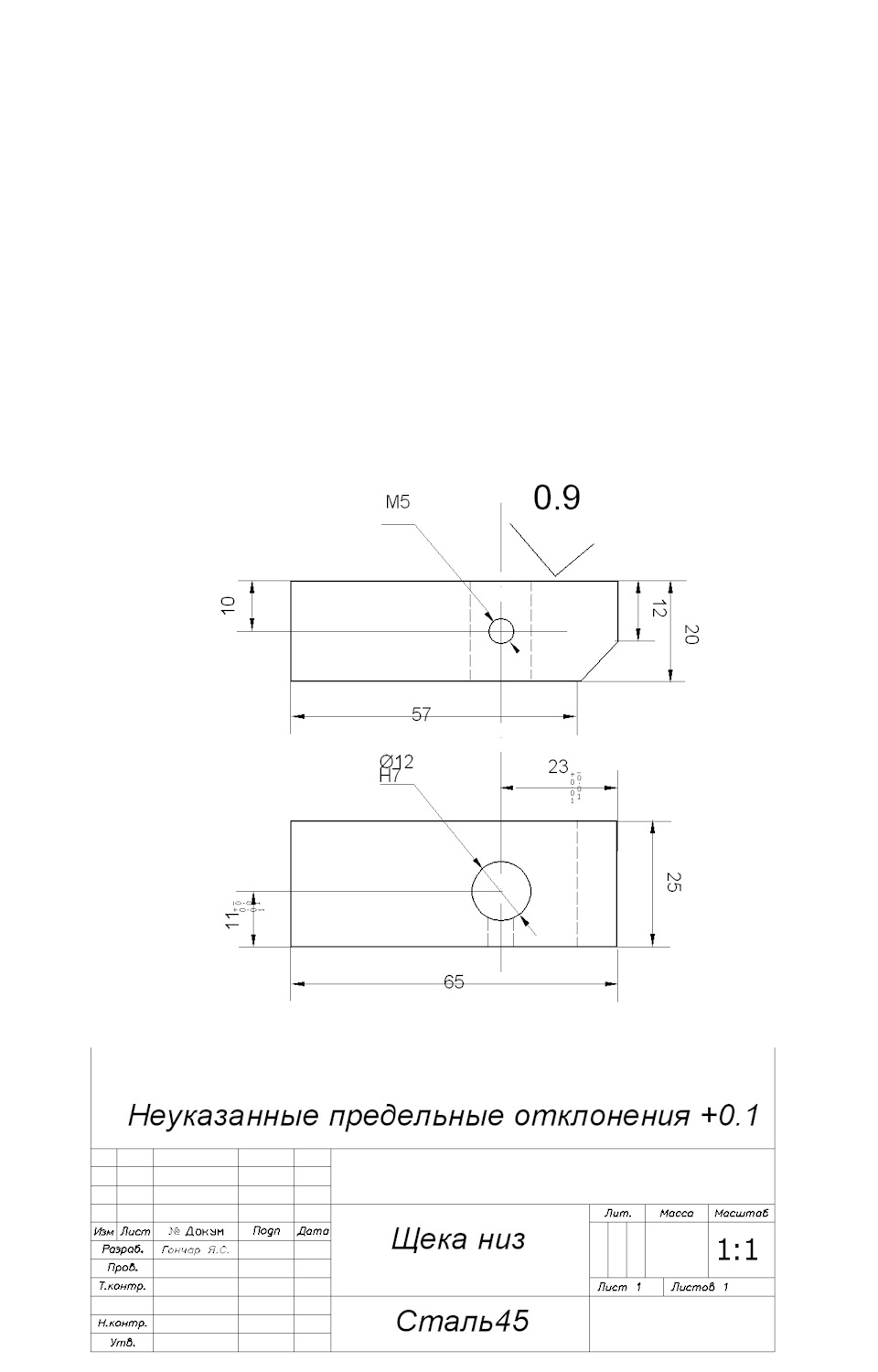

нижня частина підстави (ліва права однакові)

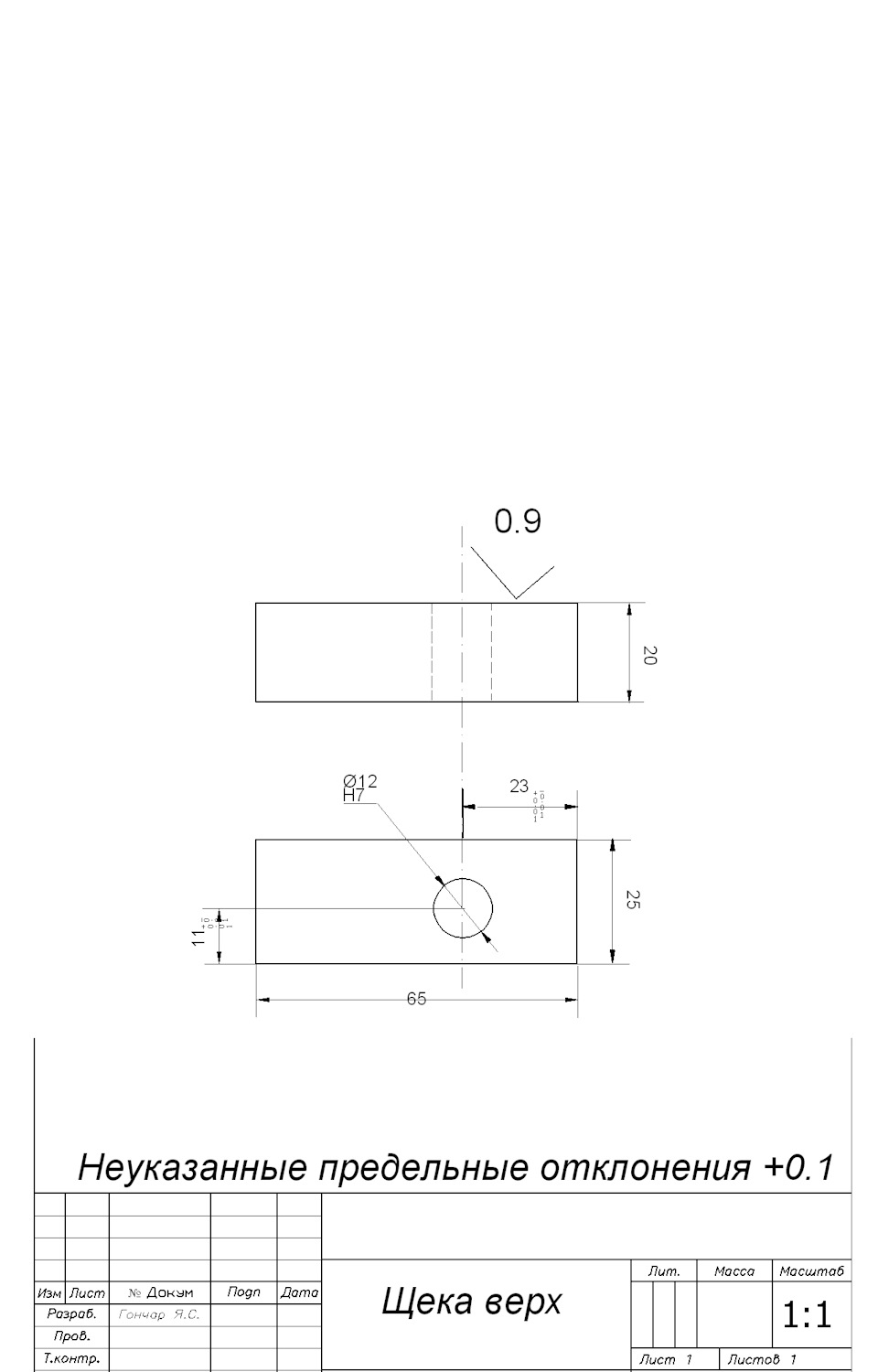

Верхня частина підстави (ліва права однакові)

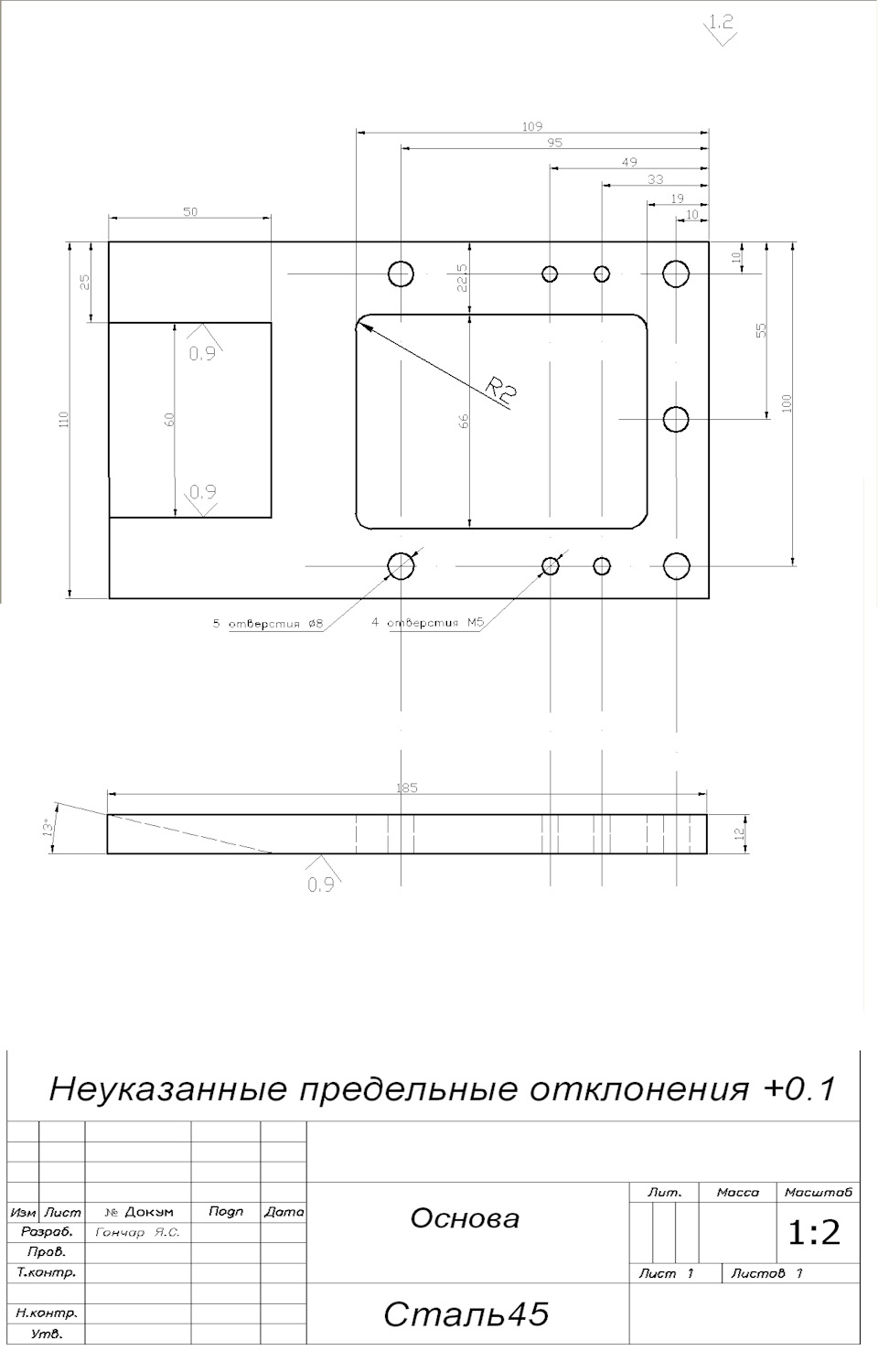

Підстава (ліва права однакові)

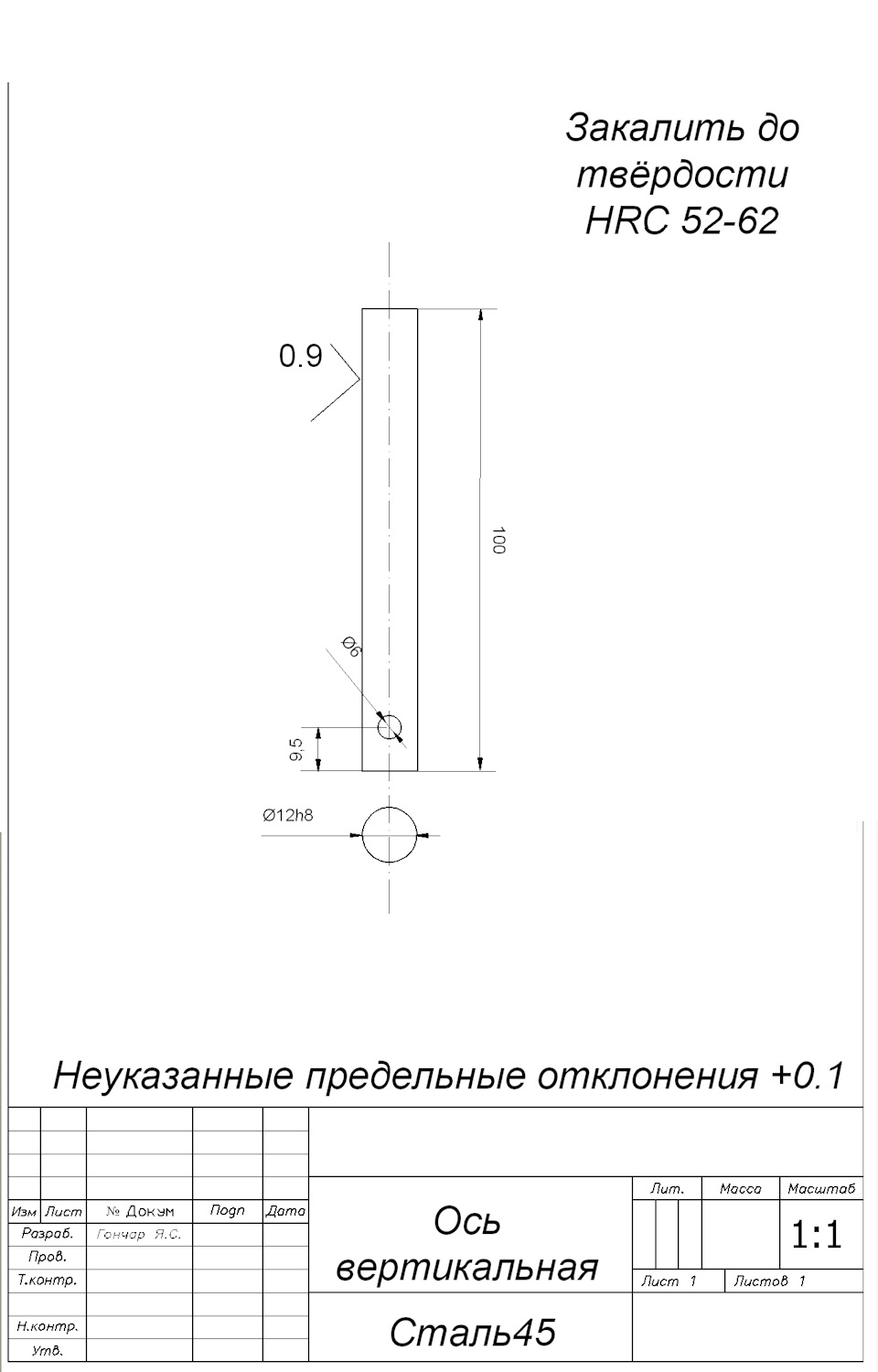

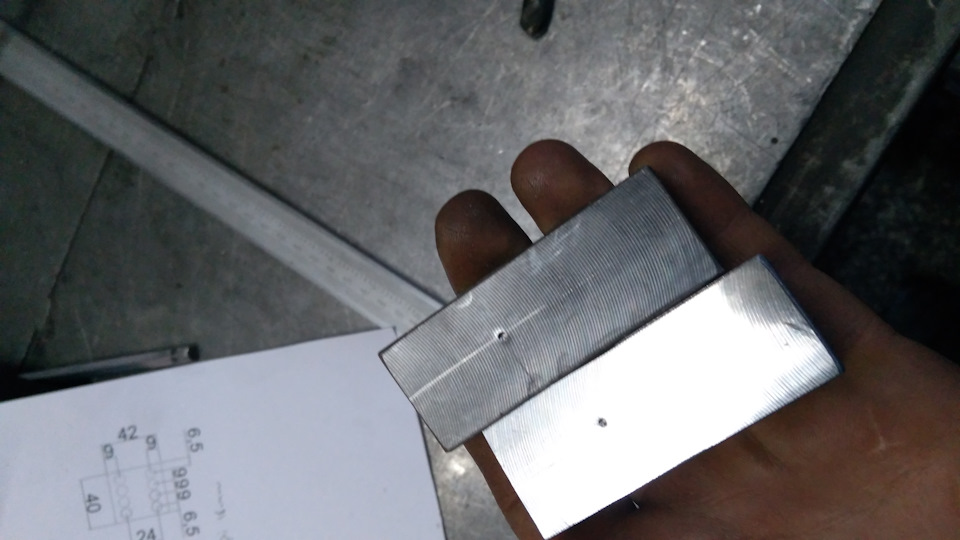

Вісь вертакальна< Для початку візьмемо деталі простіше, а самещоки верх і низ. Верхня щока являє собою простий брусок заліза зєдиним отвором 12мм.Далі потрібно просвердлити отвір 12 мм.Так якчерез нього проходитиме ось то бажано зробити точне отвір зпохибкою до 0.01мм, для цього свердлимо отвір 11.5мм а даліпроходимо розгорткою 12мм. На цьому верхні щоки готові. Переходимодо нижніх. Бруски виходять такого ж розміру, отвір там же. Різницяполягає в тому, що куточок необхідно зрізати, і зробити отвір, нарізати різьблення для завзятого гвинта( я не робив, мені непотрібно було). Намітив на бруску краю зрізу Зняв зайвий метал задопомогою пелюсткового кола на болгарці
На цьому нижні щоки готові
Далі перейдемо до вертикальної осі.
Як видно на кресленні вона є простою прут діаметром 12мм з чистотоюH8, і має отвір під упорний гвинт, так само прут повинен бутизагартований. Для його виробництва знадобиться токарний верстат іпіч для загартування. Але є обхідні варіанти.
Цю деталь можна виготовити інакше! Наприклад можна взяти хвостовиксвердла 12мм, хвостовик фрези і т.Д. Ці речі зазвичай мають високучистоту обробки, точний діаметр і високу міцність. Особисто явикористовував для цих цілей напрямний шток прес форм.
з ось таких ось

Вони мають високу міцність і чистий розмір, так само в моємувипадку мають з одного сторони розширення завдяки якому можнавставити вісь і не закріплювати її чимось (не потрібно свердлитишток, не потрібно свердлити нижню щоку)

Напрямна
чистий розмір

У результаті з цих 3х деталей у нас має вийти ось такаконструкція

> Результат, посадка вийшла перехідна, осі від руки заходять ущоки з невеликим зусиллям
Тепер поки відкладемо осі, щоки і перейдемо до виготовленнябезпосередньо самої основи.
Підстави ліве і праве ідентичні для початку по кресленню янасвердлив отворів під болти, де потрібно -нарізав різьблення. За 1коло 0.3 мм Якщо чесно я так і не зрозумів до кінця призначенняцього віконця, але раз у кресленні є — то зробив.
Ось так це виглядає наочно

І останнє що необхідно зробити (напевно найскладніше в данійдеталі) — випиляти в задній частині основи виріз під кутом13градусів.

У моєму випадку верстат мав функцію робити різи під кутом
Ось так має вийти в результаті
Поки що цього робити не варто, чому поясню в наступних записах.
На цьому я закінчу свій запис.
