ч65.4.1 Ламбо петлі, виготовлення (петлі поворотні, стопорноопорна пластина, горизонтальна вісь)

Сьогодні у нас 4 частина, будемо виготовляти одну з найскладнішихдеталей даної конструкції, і парочку простих. Тим хто не в темі, ось вам посилання на попередні записи. Ці деталі були мною трохизмінені.У вихідних кресленнях товщина дверного гусака вказана 14мм, щоб підвищити міцність і зменшити парусність я вирішивпотовстіти гусак до 18 мм.Тому деякі розміри у мене "попливли".Розміри використовувані мною Хочу звернути увагу тих хто зважитьсявиготовляти петлі на мою гайду Якщо у вас машина 4х дверна топочаткових 14 мм гусака буде більш ніж достатньо, але якщо у вас 3хдверцята я б радив потовстіти конструкцію як це зробив я.br/>
От креслення

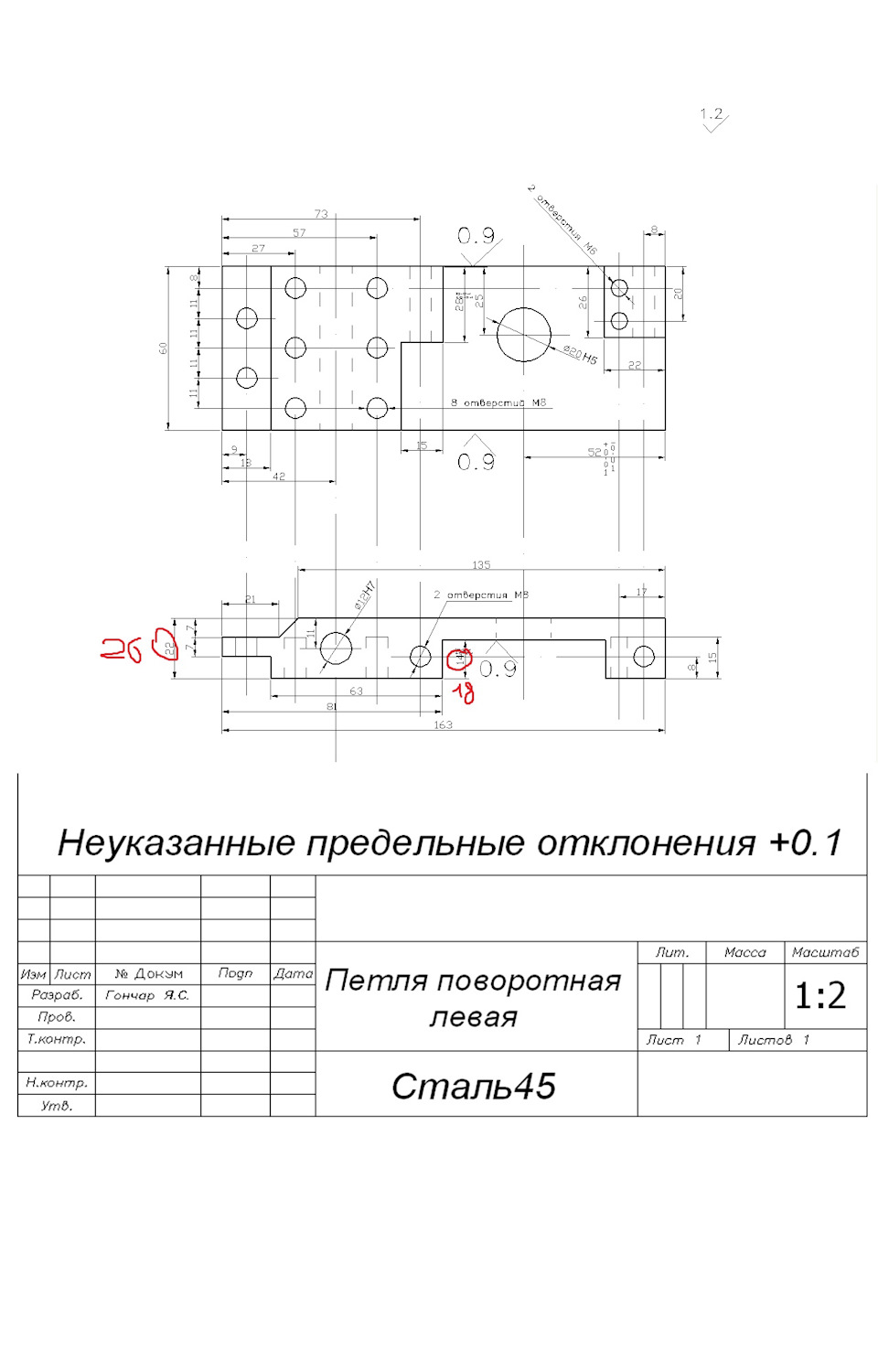

Петля поворотна ліва

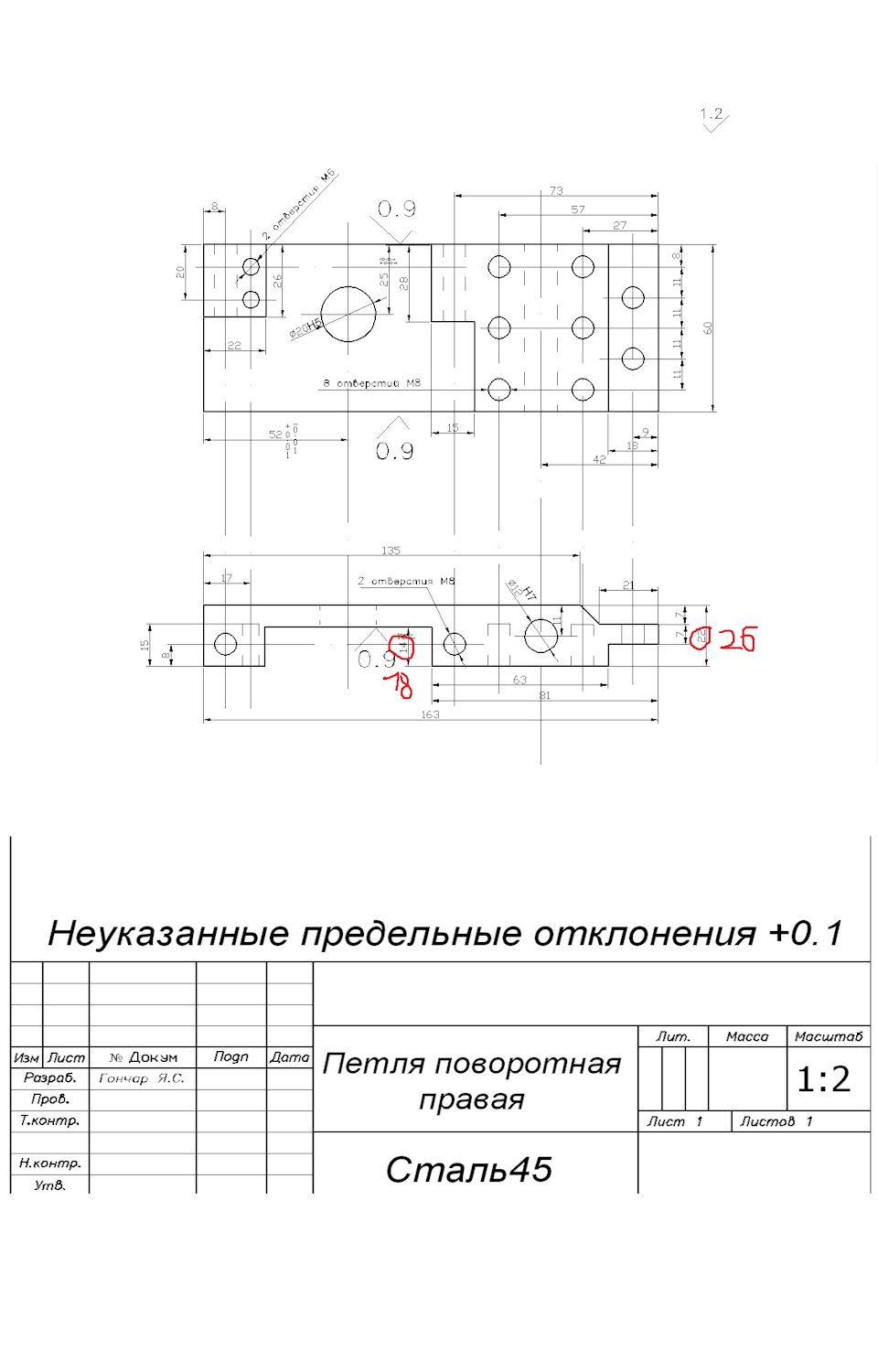

петля поворотна права

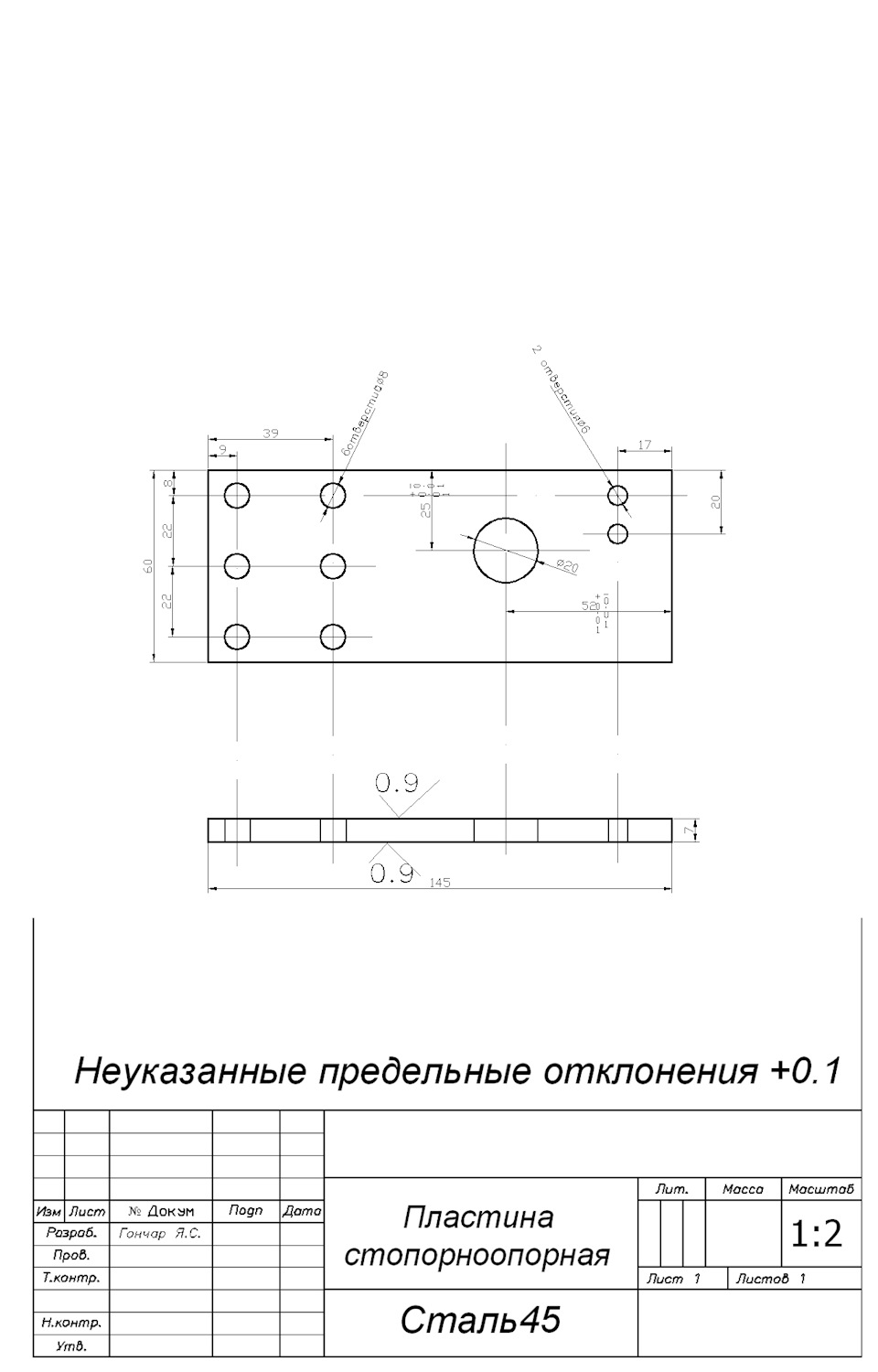

Пластина стопорноопорна

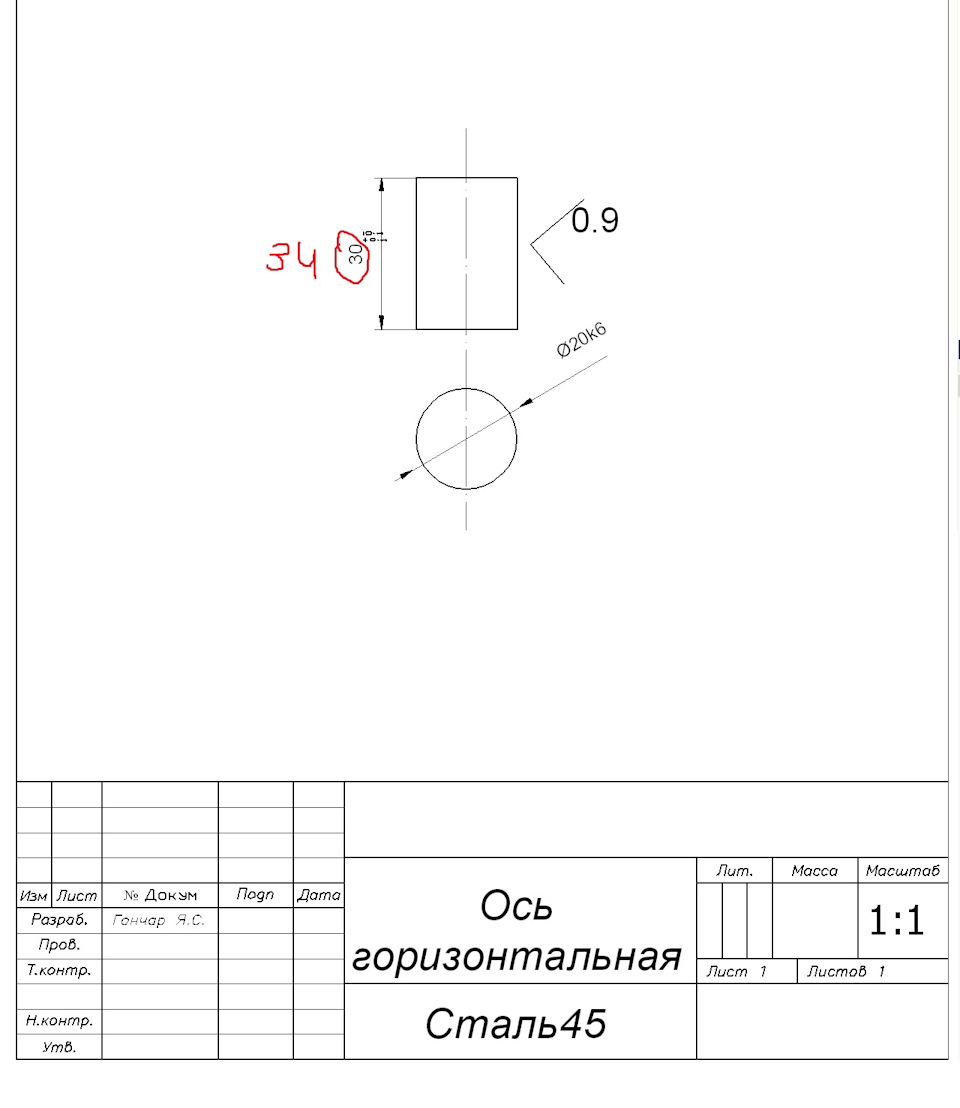

вісь горизонтальна

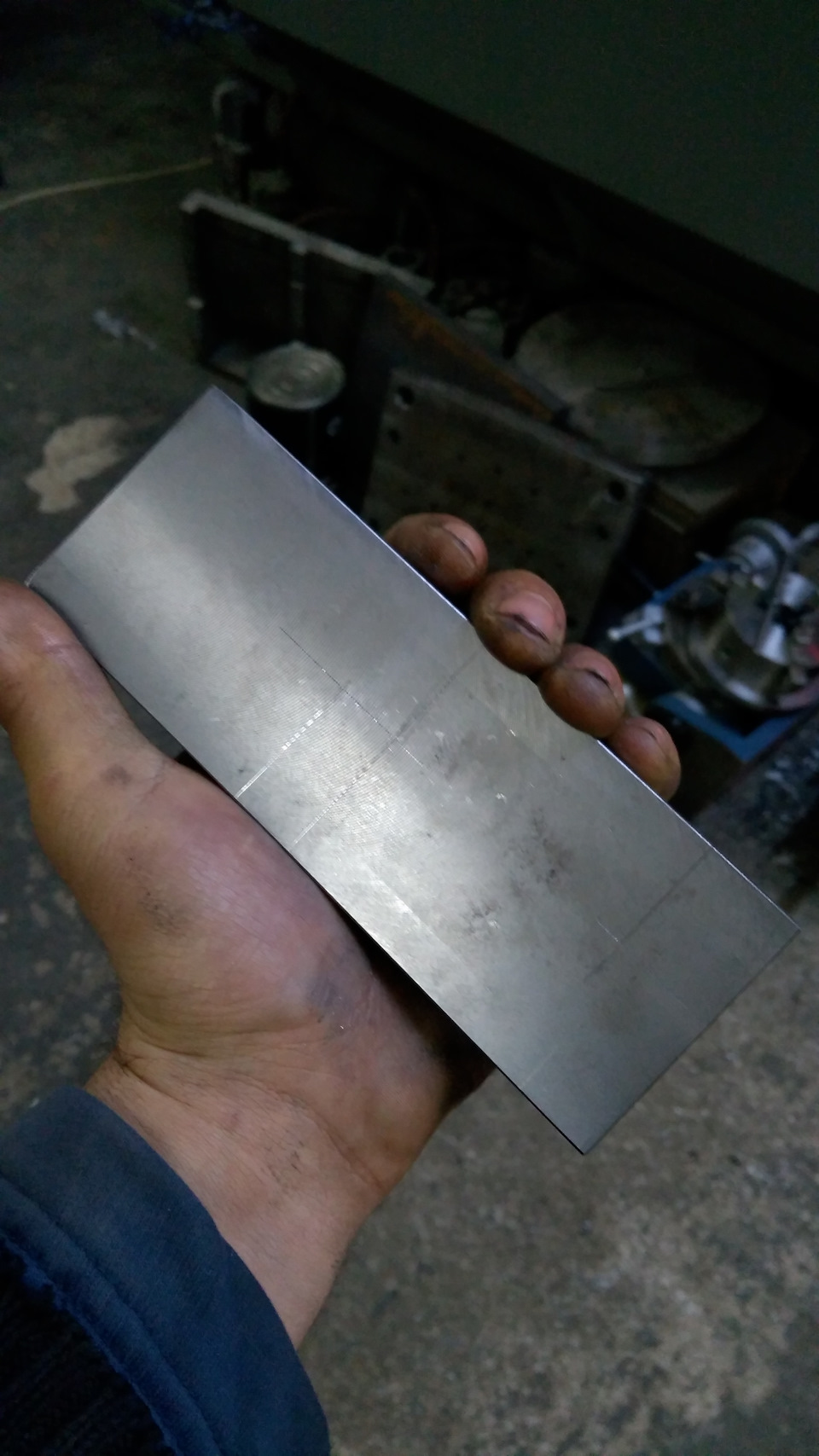

Список матеріалу:< br/>
163х60х26 2шт
145х60х7 2шт
прут 20х34 2шт
Тож почну мабуть з найважливішого і найважчого-петля поворотна
< Ця деталь ліва і права не взаємозамінні, зроблені вониоднаково, але дзеркально. Петля є основною частиною конструкції, крізь неї проходить вертикальна вісь, в ній стоїть гусак ігоризонтальна вісь, на ній знаходяться майже всі регулювальніотвори (винос дверей, верхнє положення, нижнє положення) так що тутз розмірами потрібно буде акуратніше.
Приступаємо. Вирішив почати з найпотужнішого центрального вирізу.безпосередньо на бруску
І почав шар за шаром гризти цю цеглу
радіус внутрішнього кута дорізав дрібною фрезою Так само хочузвернути увагу на те, що потрібно зробити проріз точної глибини, аінакше гусак може потім люфтить. Далі вирізав зрізи в заднійчастині ззаду так само зріз під кутом, зробив пелюстковим коломВелика частина робіт виконувалася ось такими фрезами, дуже зручніможна йти і в глиб і в бік знімати пошарово дуже довго, другий біквипилював свердлінням на задану глибину, з невеликим запасом начистову доробку., нарізав різьблення, єдине що не зробив - неробив отвір горизонтальної осі, чому потім покажу.
Ось такий їжачок у нас виходить у результаті

Після того як петлі були виготовлені нам потрібно повернутися допопереднього запису. Основа петлі вимагає приварювання щік. Щобзварити щоки і основу нам потрібно петлі. Збираємо щоки і петлі навертикальній осі, здавлюємо щільно рукою, виставляємо рівно Беремошайтан апарат (аргон) і приварюємо щоки до основи з огляду на те, що я не зварювальник, як на мене шви вийшли непогані інший ракурс.заварені, все вийшло рівно по одній осі, працює туго але плавно, які повинно.
Після, цей конструктив можна розібрати.
Наступною деталлю на черзі йде- пластина стопорноопорна (ліва праваідентичні). Тут все просто, пластина з купою отворів, свердлимо. Нечіпаємо тільки центральний отвір під горизонтальну вісь. Та опорнупластину.

Зібраний вузол

На цьому прийшов ліміт на фото, продовження у ч2
