У попередньому записі я почав розбирання салону для виконання рядуробіт. На даному етапі прокладено дроти для борткомп'ютера тареєстратора.
Раніше куплений фільтр для салону виявився завеликим.Я йогопідрізав, також підрізав внутрішні виступи в корпусі випарникакондиціонера.

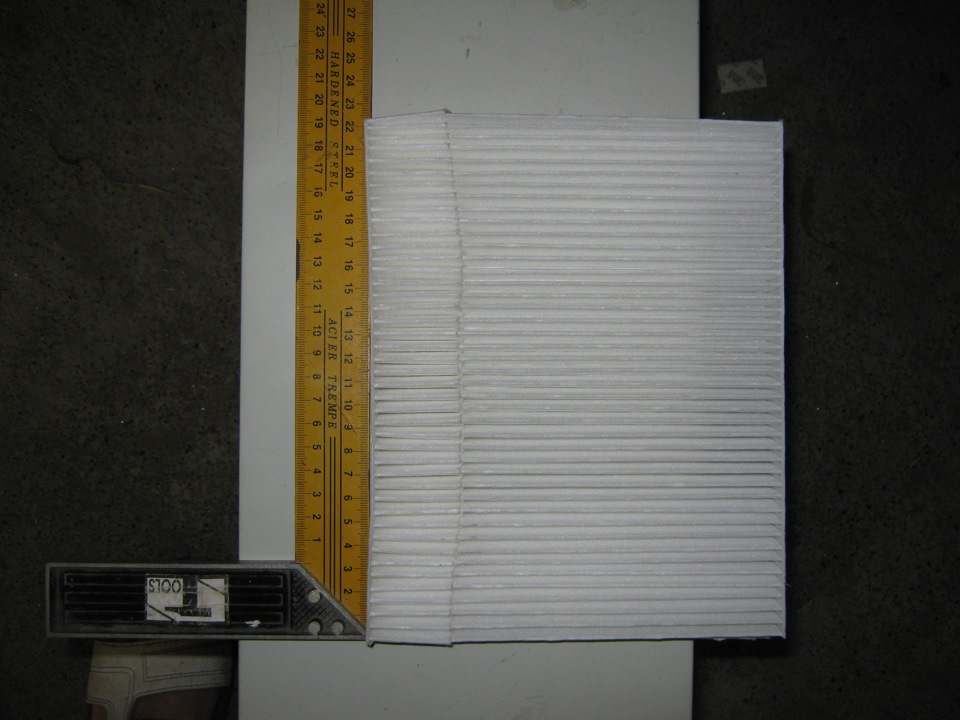

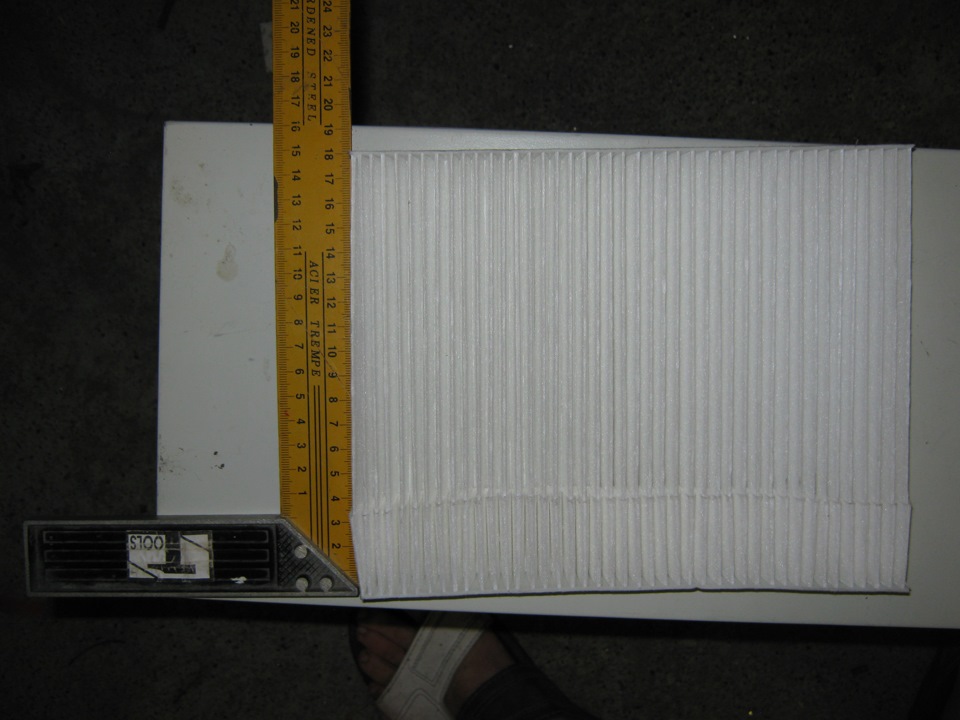

У результаті розмір фільтра вийшов 18см на 22см.
18см

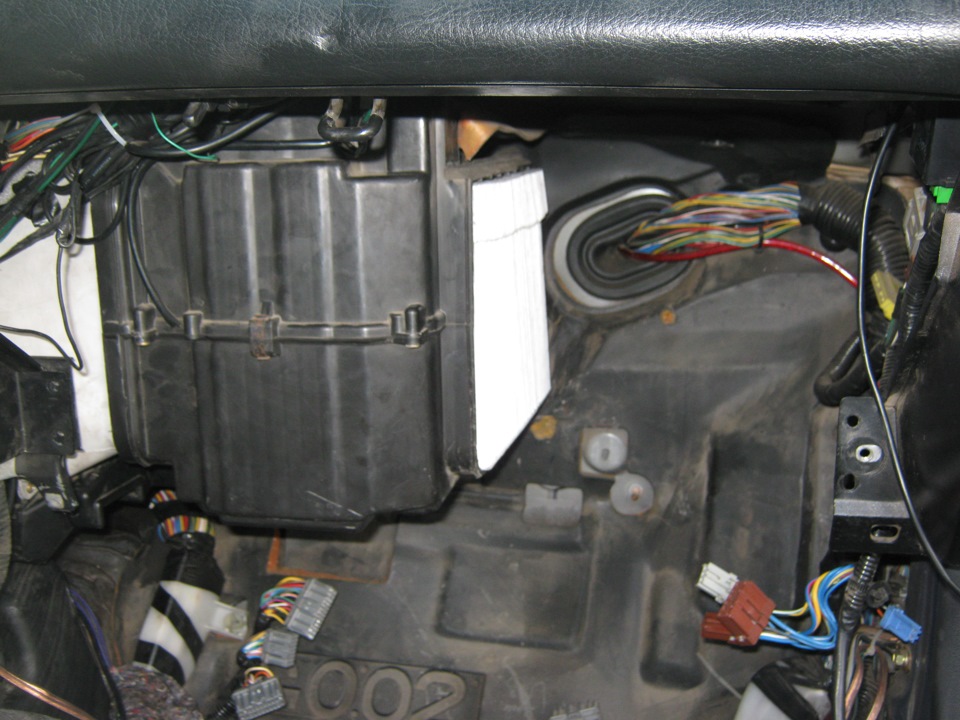

Далі запхнув фільтр у корпус випарника кондиціонера і встановивкорпус нагнітача.

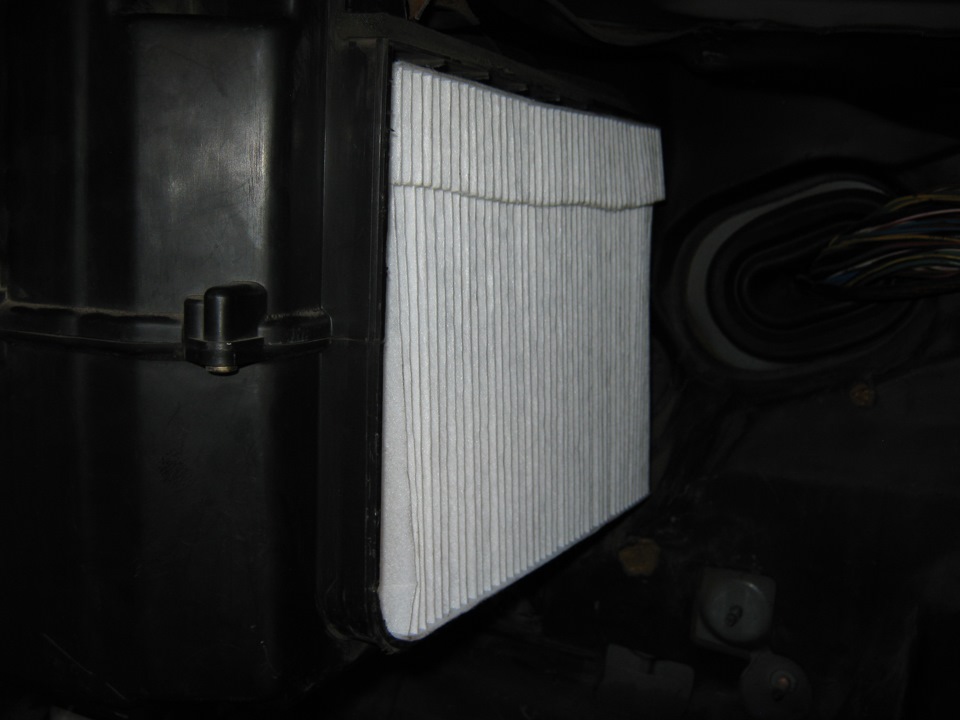

Фільтр у корпусі випарника залишилося поставити корпуснагнітача

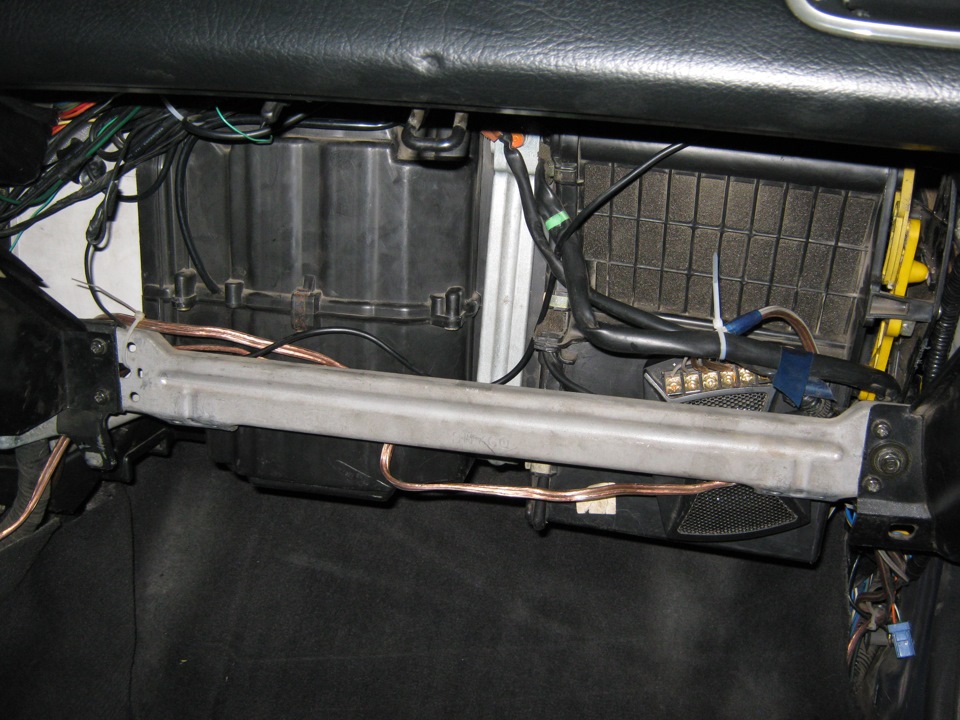

все зібрано.
У принципі для встановлення фільтра достатньо зняти бардачок, планку на якій тримається бардачок і корпус нагнітача.
Наступного разу шукатиму вугільний фільтр з розміром 18см на22см.<
/>
Тому розібрав адаптер з 12В на 5В USB, який йшов у комплекті зрегік і через реле і замок запалювання спаяв і уклав підмагнітолою, а проводку простяг у правій стійці і в стелі.
Плата з адаптера замотана ізолентою.
провід живлення проклав по правій стійці
харчування зі стелі))
Оскільки я не знайшов діагностичний роз'єм з К-лінією, якийпотрібен для борткомп'ютера, то думав приєднатися до дроту вколодці на мозку.
штекер D7 К-лінія.
Однак у мене і дроту на К-лінію теж не виявилося.
контакт 7 на колодці D мозку порожній.
довелося шукати схожу клему і пхати в колодку.
Сил не вистачило закінчити всю проводку, так що на вихіднідороблю.
