Вітаю.
Сьогодні покажу процес розбирання приладової панелі для припаюваннясвітлодіода індикації задніх протитуманок.

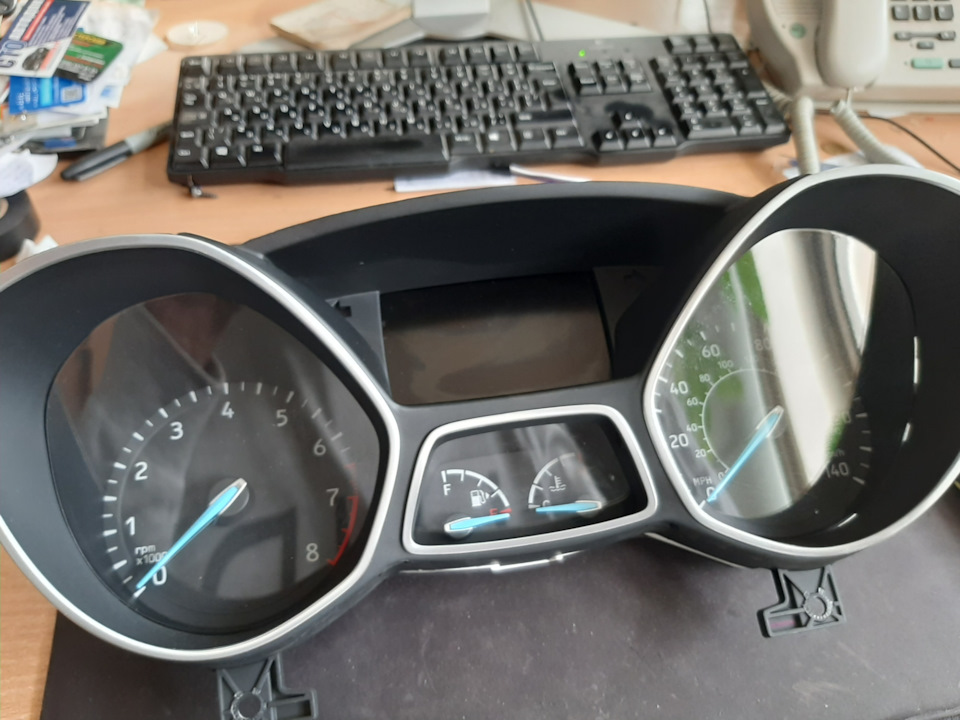

І так приладову панель зняли.

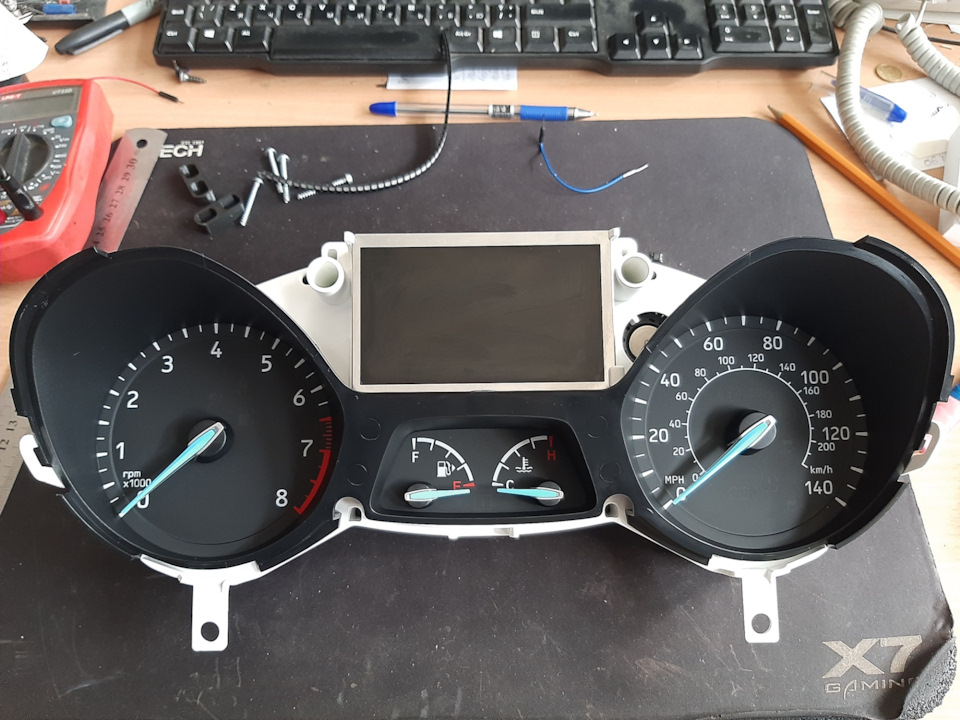

Ззаду відкручуємо чотири гвинти під зірочку.Знімаємо із засувокзадню кришку і лицьову.

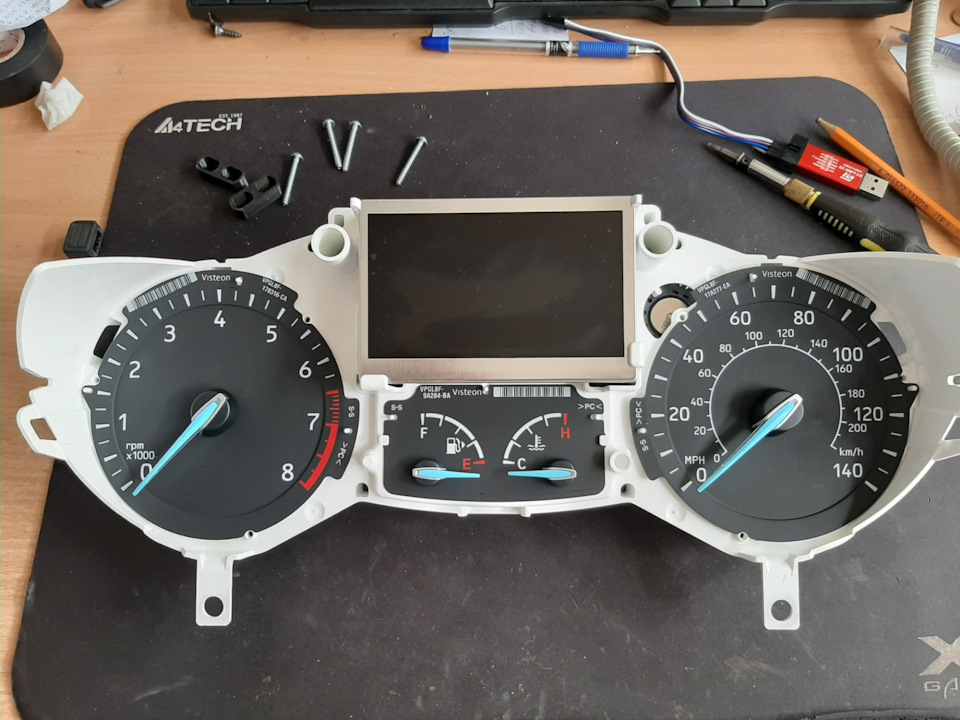

Далі потрібно зняти стрілки, не перед їх зняттям потрібнозафіксувати крайні положення.
Відводимо стрілки нижче за нуль і запам'ятовуємо або відзначаємонулі.
Стрілки знімаються легко, потрібно покрутити із зусиллям у бікурора і тягнути вгору.

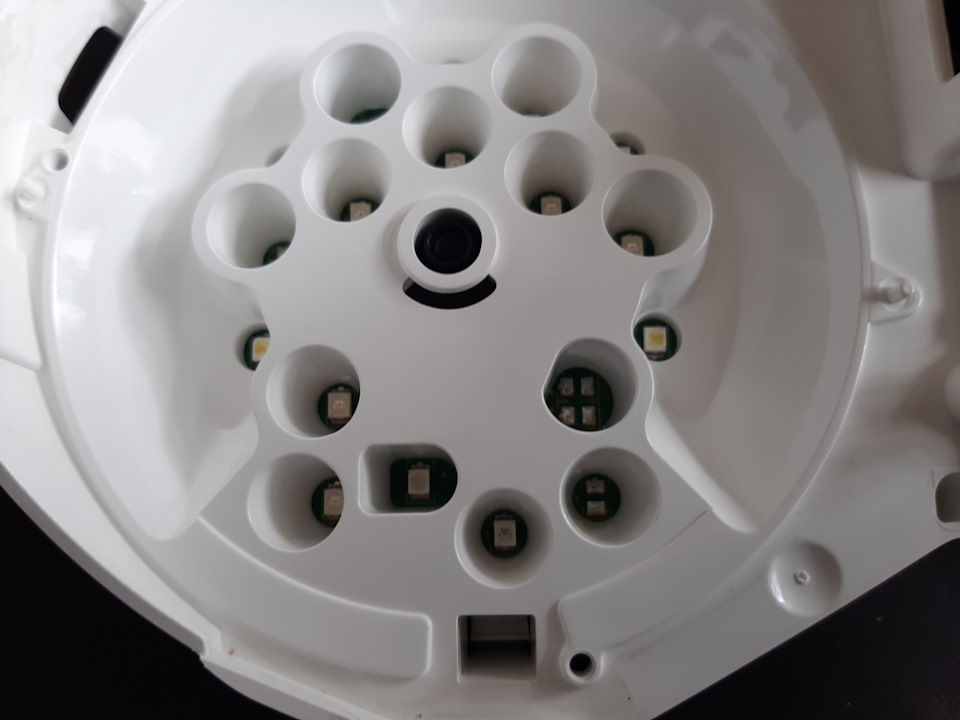

Знімаємо шкали і бачимо що відсутній світлодіод індикації зптф.
Розбираємо далі.

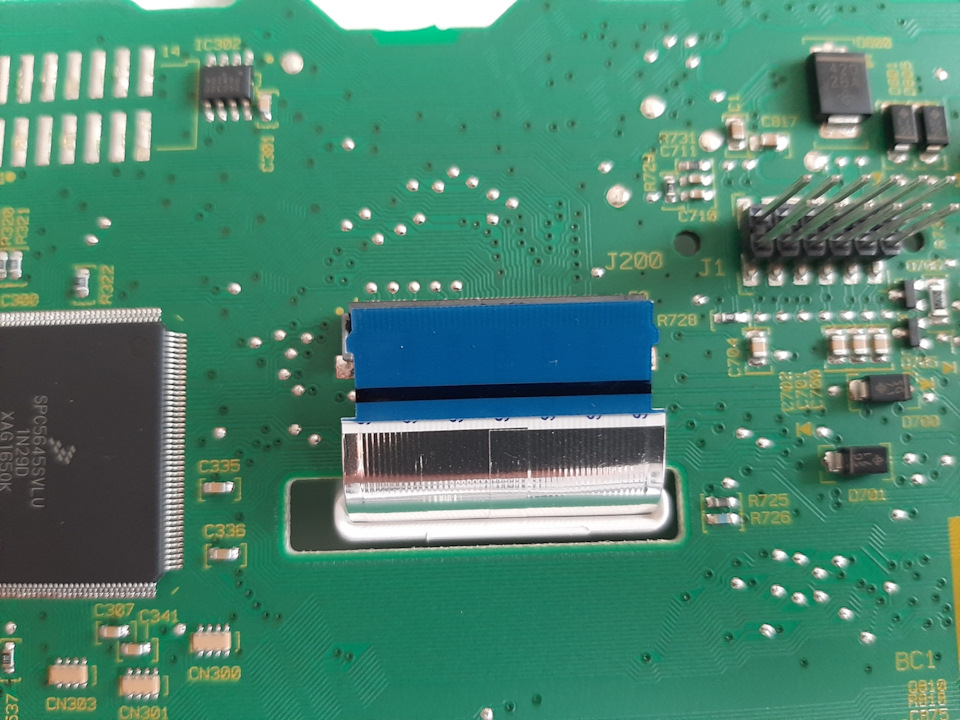

Від'єднуємо шлей екрану відплати і знімаємо його.
Тепер плату можна зняти з корпусу.
Припаюємо світлодіод згідно з маркуванням на платі.
Збираємо у зворотному порядку.
GND) піни.
Процес закінчено, ставимо на авто та перевіряємо.
PS у моєму авто 2017 року S комплектації в блоці BCM відсутнясилова частина управління і ПТФ і ЗПТФ, тому я почав розробкупристрою який буде зчитувати сигнал з CAN шини і керуватипротитуманками. Теж такий потрібний.
Коментарі14
Ці цікаво чи є в Європриборках від Куги індикація, за ідеєю має бути. У мене така, ось теж хочу реалізувати ЗПТФ
У приладках є. Проблема, що бцм не дає сигнал ні на приладку ні на реле для включення самих лампочок
Питання трохи не в тему, але про приладку. Хочу замінити шкалу спідометра з миль на кілометри. Має бути партномір оригінальної шкалі, правильно? Як би знайти його? У магазинах запчастин з підбором цим морочитися не хочуть.
Тільки такий. Знайдеш повідоми
Вітаю. А як збираєшся реалізувати фізично зптф? Або вона там є по штату, просто неактивна? У мене теж S.
Перемикач купив новий, і у форскані активував.
Супер. Я думав, що в задньому ліхтарі потрібно доставляти лампочки або змінювати ліхтарі повністю.
Замість катафота потрібно ліхтарі ставити
не пам'ятаєш як пункт форскана називався?
Дето на комп'ютері є скрін
ось
Спасибі
Добре, що в приладку є візерунок! У мене було навпаки силова вся є, тільки вставити реле (GM встало), а ось приладка підкачала ...
Шкали можна знайти або замовити
