Наприкінці конів я зважився замінити його на TDA 7850. Це трохипотужніше підсилок (4 x 50Вт), з кращою якістю звучання.Купив йогона аліекспрес разом з конденсатором на 10000мКФ 25в.

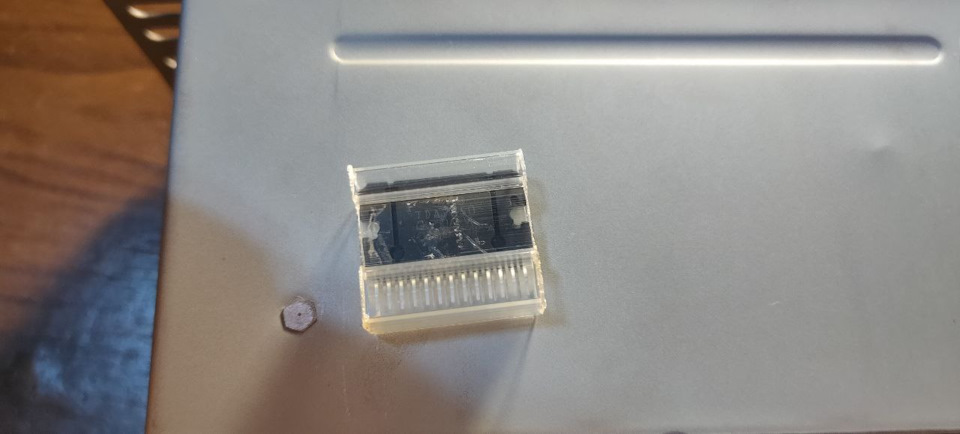

Ось так прийшов сам підсилювач з Китаю

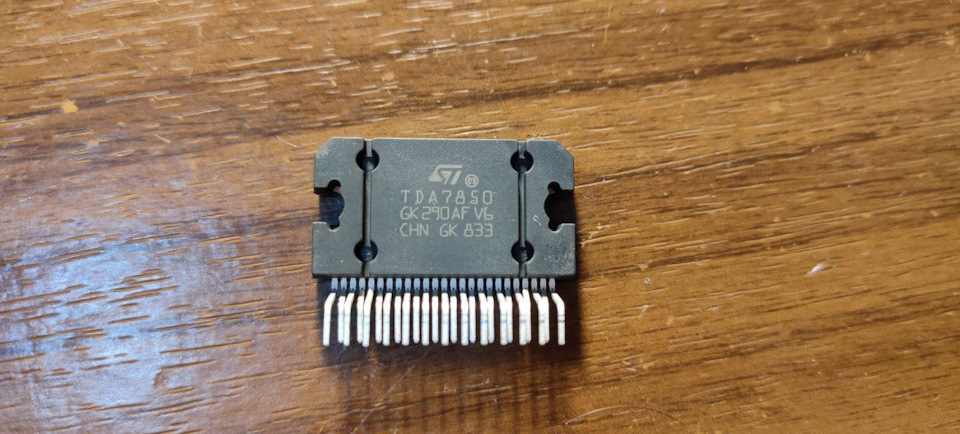

Запчасти на фото:GK290

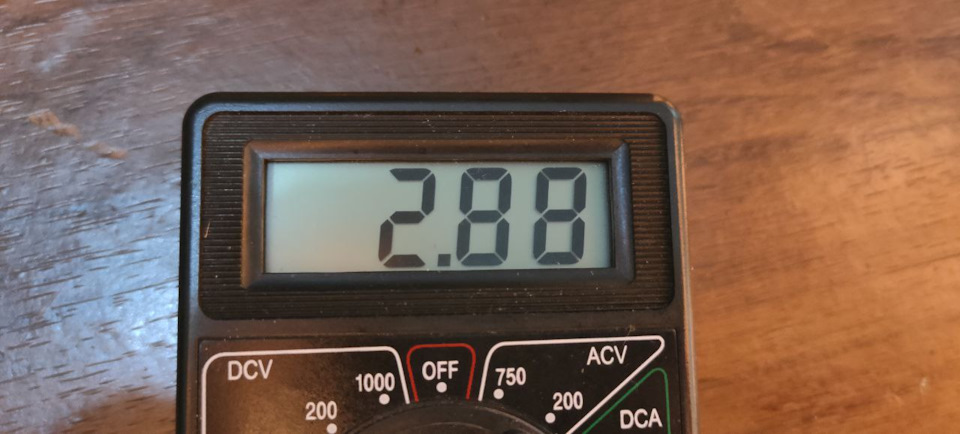

Заміряємо опір на 3 і 5 ніжках 2.88кОм — значить це дійсноTDA7850
на 10000мКФ 25в, ну і сам підсилювач

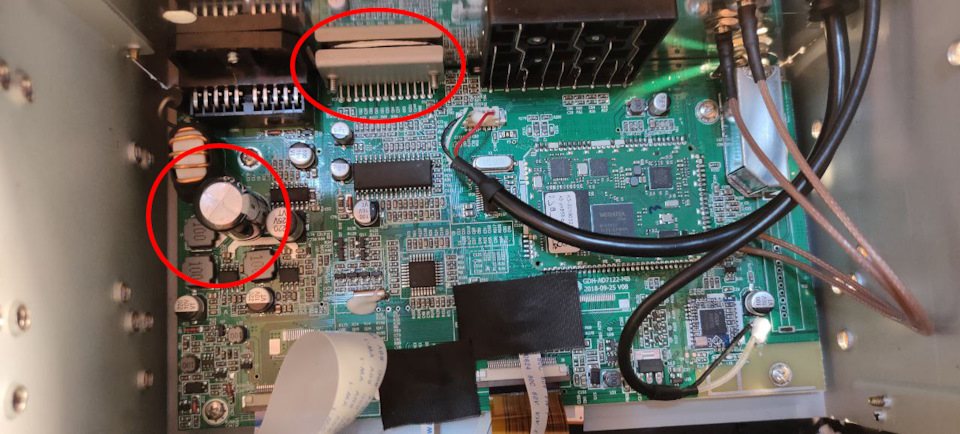

Старий конденсатор випаюємо і ставимо на 10000мКФ 25в, а також сампідсилювач

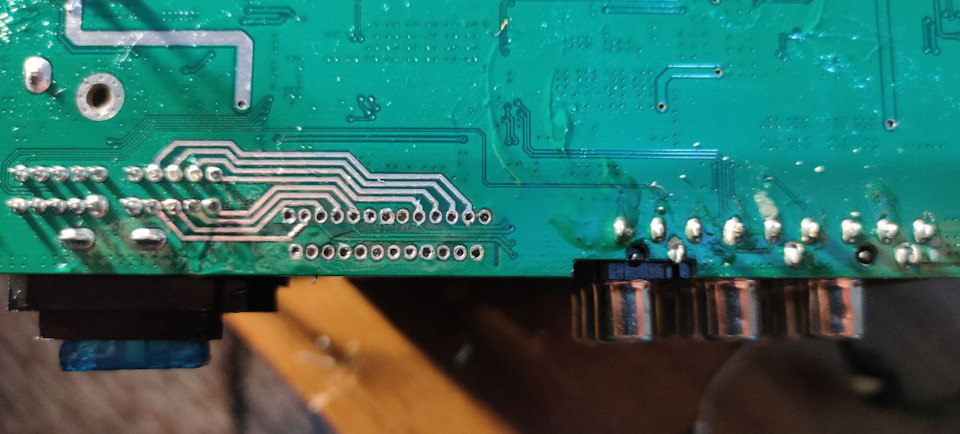

Я спершу акуратно випаяв старий підсилок і прибрав весь припой, вийшло ось так Акуратно вставляємо підсилок без натискань і тиску (ніжки на підсилці дуже легко гнутися і ламаються, виставити їхпотім назад дуже важко, можна запросто запороти підсилок), якщозаважає старий припій, його треба максимально вичистити. Вставили, пропаяли всі ніжки. Також міняємо конденсатор. Виходить осьтак:Усилок TDA7850 на місці і припаяний, вже разом з конденсаторомДалі обов'язково наносимо термостату. Хоча китаєць поклавтермопасту в комплект з підсилювачем, я використав перевіренукомп'ютерну пасту MX-4. Усе. Зібрав, перевірив — усе грає, алепроблема — сильно гріється. За кілька хвилин відтворення музикирадіатор (задня стінка ГУ) стає дуже гарячою, руку тримати в місцікріплення підсилювання вже боляче. Це і зрозуміло, адже TDA7850гріється набагато сильніше, ніж його молодший брат TDA7388. Значитьтреба подумати про відведення тепла. Я вирішив використати кулер.На радіо барахолці знайшов відповідний комп'ютерний кулер 12в, атакож термостат на 40 градусів. Тобто, при нагріванні вище 40гртермостат замикає ланцюг і кулер включається. Виглядає це так:Самкулер на 12в
Розкреслив кришку під кріплення кулера
Термостат, що включає кулер при досягненні 40грд
Кулер під'єднав на землю і 12 + ACC, термостат підключив до мінускулера.Припаяв дроти "мама-тато" і вивів до джгута проводів позадуГУ. Складніше за все це було просвердлити нормальну дірку в кришці.Метал досить товстий, свердлити багато. Вийшло як вийшло. Тепер провраження. Відразу стала чутна різниця:звук став чистішим, басистали глибшими, насиченішими. Підвищився максимальний поріггучності, поменшало хрипів. Взагалі я чую одні плюси. Звичайно, найпростіше зробити це через окремий підсилювач, але мені нехочеться тягнути зайве дроти, хотів зробити трохи краще звук урамках одного ГУ.
На цьому все.






Коментарі18
ось що значить насправді добре попрацював головою і руками))) красава))змусив задумати, може і собі спробувати свою ВІНСЕ магнітолку так само прокачати ;)
Ні, Жеко, не чіпай, руки рівні повинні бути 🤗
та у мене і не такі вже й криві, як тобі здається))))
Нуууууу, не лізь туди, якщо не хочеш без магнітоли залишитися.
ну, скажімо так, магнітола вже у мене бувала ... і я там уже колупався)))
Нехай пам'ятаю я, тому і написав не лізь.
і що ж ти пам'ятаєш?
Сенсор як мінімум, esr тестер
не сенсор, а екран, і то випадковість і не при паянні))) а тестер - ну забув я ...
Дякую. Насправді нічого складного, якщо хоч раз у руках паяльник тримав ) Ну чи віддати на перепаювання до майстрів. Заради кращого звуку думаю варто.
Подивитися можеш мій БЖ - паяльник вмію в руках тримати)))))
Тоді взагалі проблем не буде ))
а он вище відмовляє Бонд))))
На паяльній станції це можна хвилин за 10 зробити) Паяльником довше, найважче це випаяти старий усилок. Хоча, можна його відламати якщо він не потрібен потім, тоді ще простіше буде. Він все одно копійки коштує )
є і станція, є і нагрівальний стіл уже)) так що є і думаючи спробувати повторити твій шлях))))
Мот це я розумію голова! МолодецьДалекі 2000 проходив
Робив те ж саме тільки мікросхему підсилювача випаяв зі старого піонера, мікропла pal007, повністю взаємозамінні і потужність реальна 50вт на 4. Звук в рази краще став.
Ось про неї теж чув, але не шукав
