Привіт усім, як звичайна дана доробка була встановлена доситьтаки давно, загалом суть піде про заміну штатного перемикачадвірників, на оригінальний але зі спеціальним кільцем пауздвірників.
<на розбиранні, стан просто чудовий.

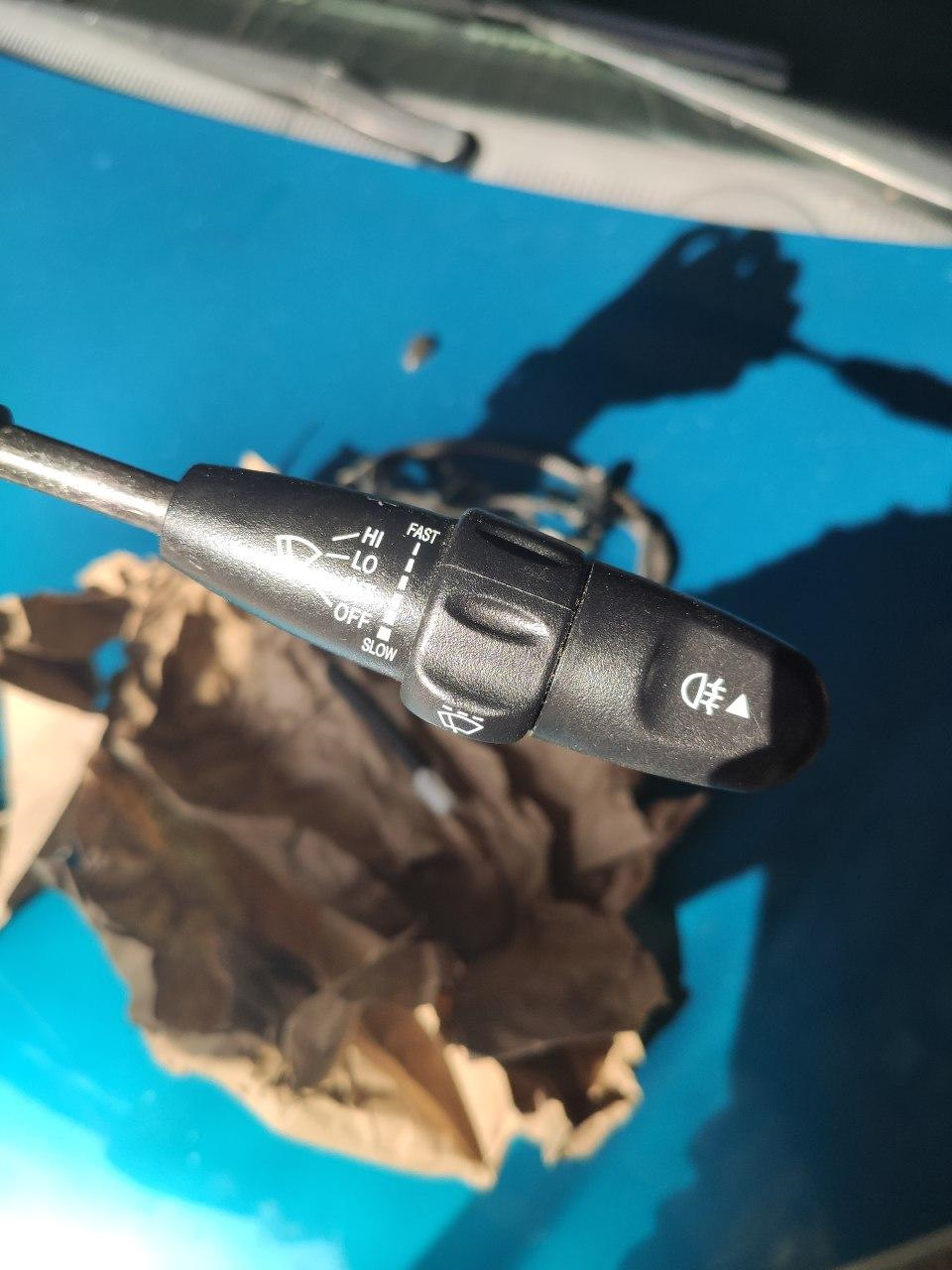

ось він красень

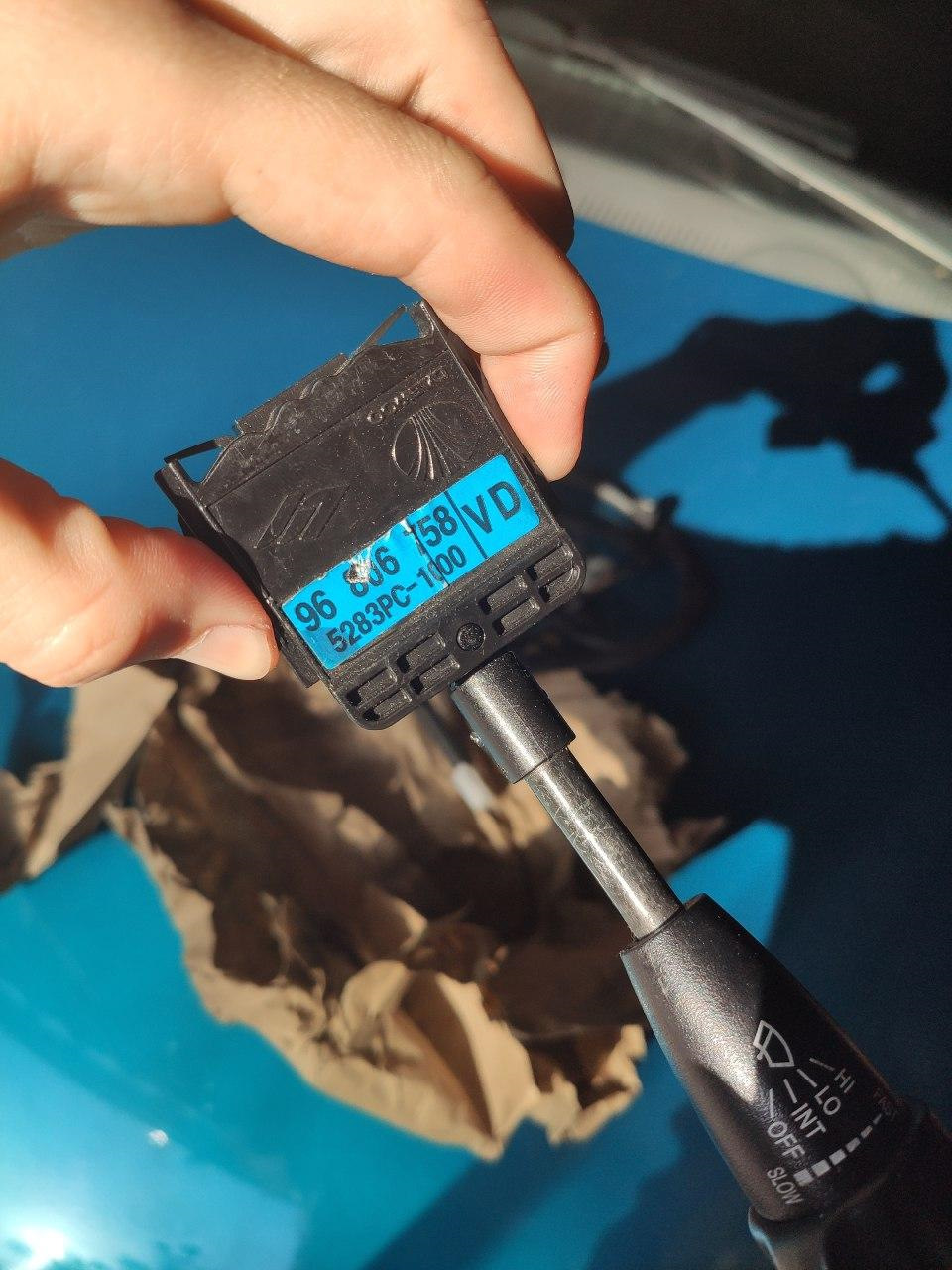

артикул
З приводу підключення що і як користувався цим відео
/p>
По відео все зрозуміло і досить просто, але здається що капець якскладно)) На жаль або на щастя робив все в кілька днів з цьогофоток мало. Багато хто купує вже готові плати, але людина якараніше їх робив, вже цим не займається, а інша людина просила задану плату 350 грн. БП та й небагато проводів. Давайте по порядку, реле, як виявилося, є різні, я купив трохи не таке як треба, аточніше я взяв програмоване, що це означає, що це реле підійде длятих хто хоче паузу двірників без усяких там кілець. Таке реле братине треба, якщо ви хочете регулювати кільцем паузу

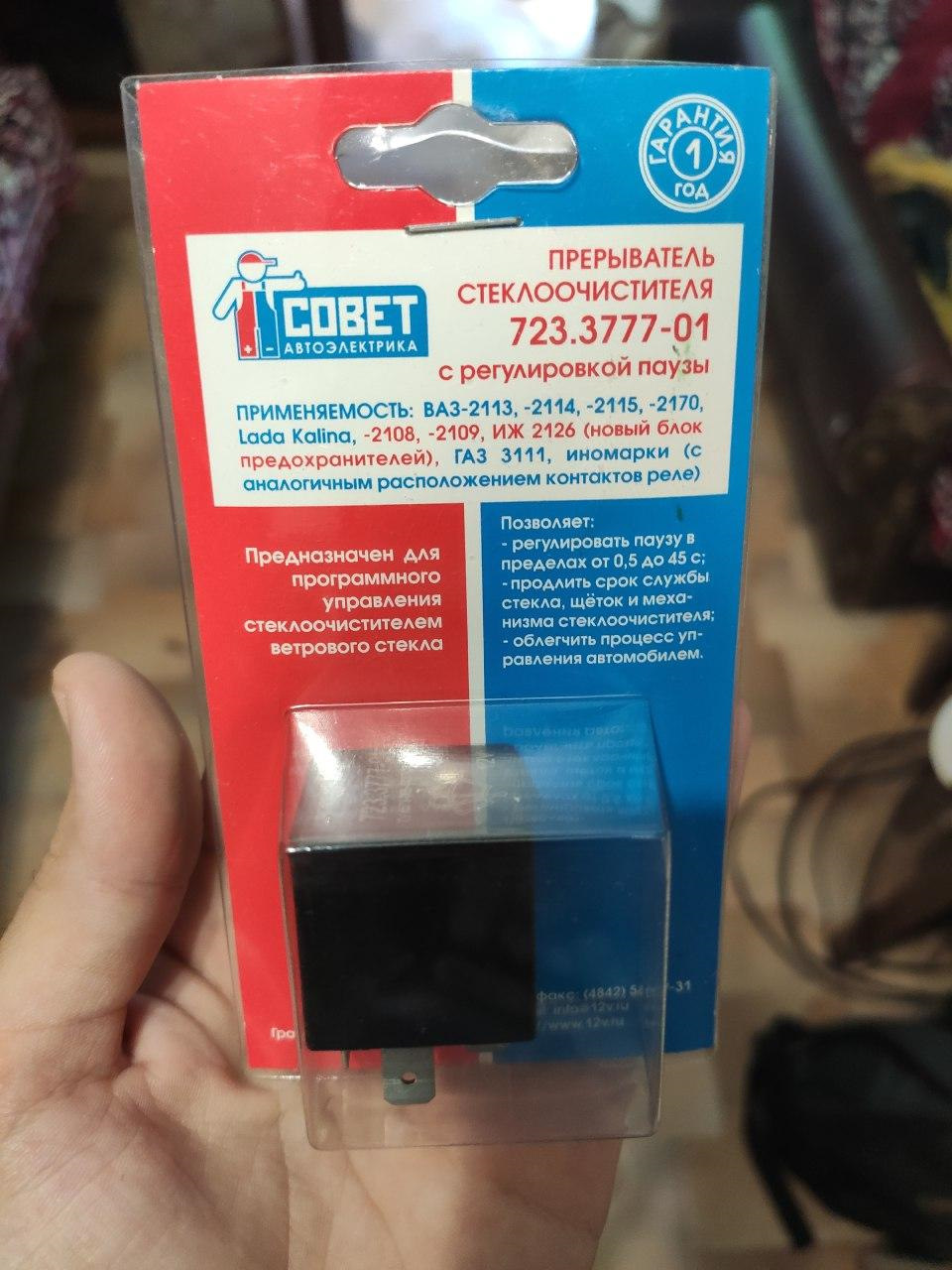

Запчастини на фото:723377701

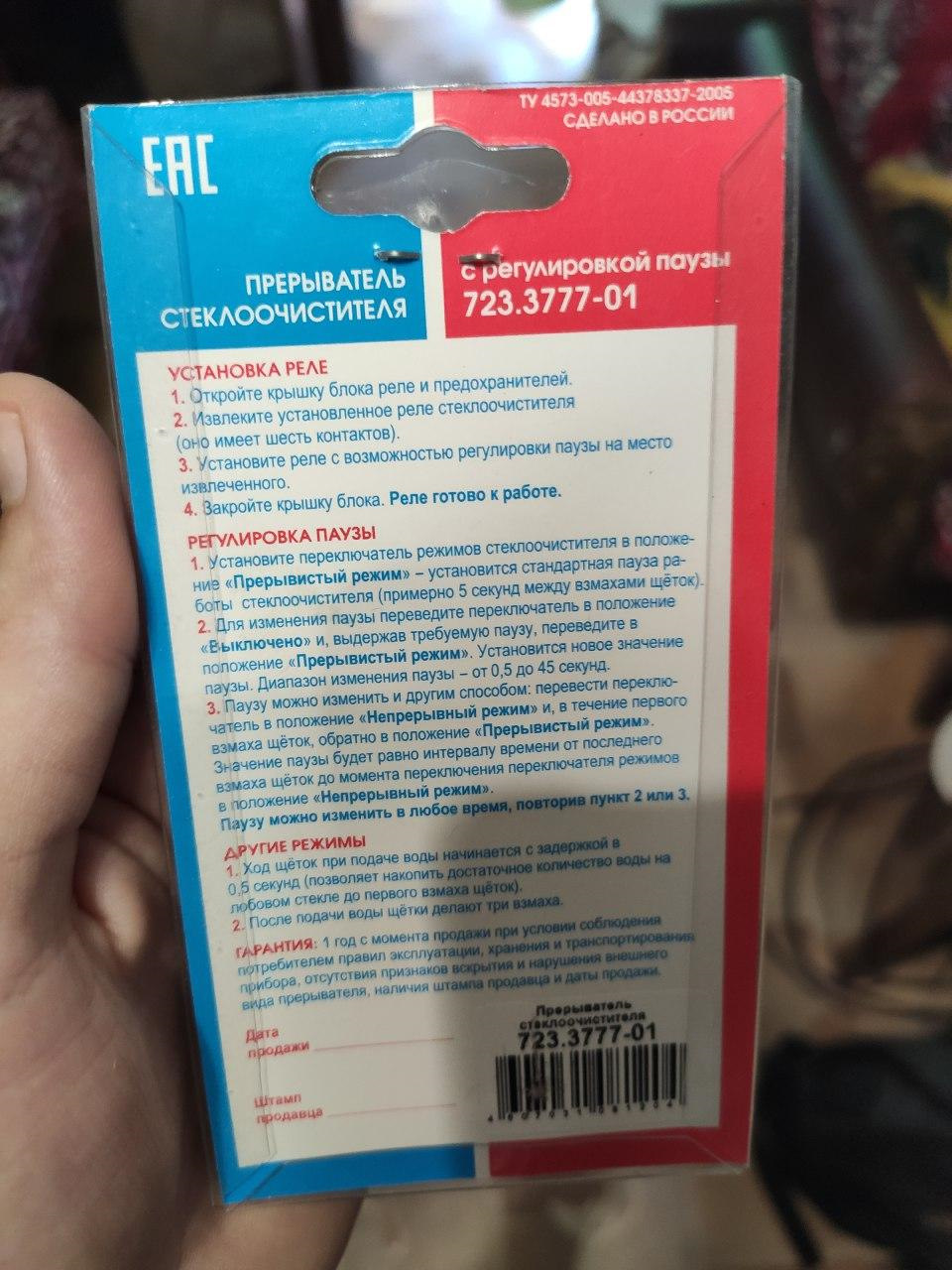

Як це працює, ви підключаєте або ставите в заміну дане реле і привключенні на першу позицію важеля, ви починаєте цикл, тобтоувімкнувши, а потім вимкнувши на 10 секунд і знову включивши напершу позицію, ви запрограмуєте паузу на 10 секунд. Отже паузуможете вибирати будь-яку від 0, 5с до 45с. Дане реле продаю за непотребою, тому що я взяв інше саме для того щоб паузу регулюватикільцем. Реле я взяв 526.3747-03 на ринку з 6 контактів ми будемовикористовувати всього 5.
>
У відео в принципі все дохідливо розказано, але мало розповім вамтеж. 2 контакти з реле це МАСА і 12в, масу беремо від куди хочете, 12В беремо від колодки яка підключається до перемикача, тамздвоєний провід, я в нього врізався. 12в, сірий це ми витягли зколодки і підключили до контакту кільця
Далі з рідної колодки ми виймаємо сірий провід і підключаємо йомудо одного з контактів від кільця перемикача. Невелика ремарочка, насамому перемикачі виходить 4 дроти в одну колодку, 2 дроти цевключення задніх протитуманок, а ще 2 це саме від нашого кільця.Продовжимо, другий вільний контакт від кільця перемикача ми повинніпоставити на місце того самого сірого дроту який ми дістали, я всеробив за допомогою клейм, але можна нахабно розрізати сірий провіді всього ділів на скрутках, справа кожного.
І ось ми вже задіяли 4 контакти реле, і 5 контакт ми повинні провідз впаяним в нього діодом підключити до колодки, яка знаходиться підкермом, коричневий крайній провід. Тут так само можна розрізати іскрутити/спати або ж просто врізатися як зробив я. Ну і в принципівсе, акуратно все збираємо і пробуємо.
В результаті я домігся пауз від 4, 7 секунд до 26 секунд, як сказаливласники у кого ці регулятори стоять із заводу це дуже довгі паузи, та й у відео начебто якось швидше спрацьовує, можливо справа саме вреле, так як існує ще одне 6-ти контактне реле 723.3777, можливо зним час пауз буде коротшим. Якось спробую і його. Для мене від 5секунд це чудовий час паузи, але поїздимо подивимося. Рекомендуювсім таке доопрацювання, адже воно реально корисне. ДякуюWilson-Lewin За те, що допомагав розібратися в темі.Буде незрозуміло, питайте.
+ до фулл комплектації
