Підсвічування бардачку я робив у купе зі світлодіоднимпідсвічуванням салону тут, щоб не розбирати панель кількаразів.

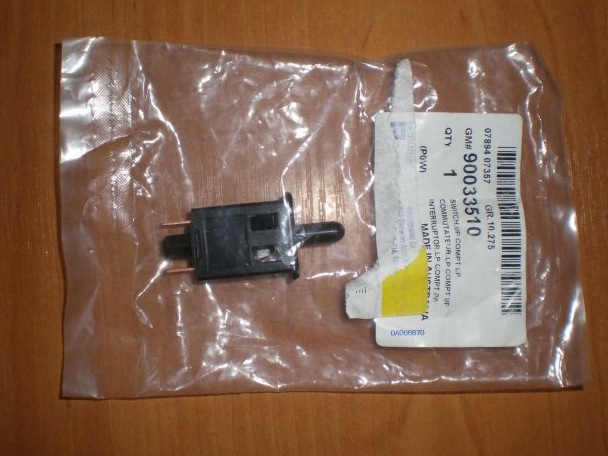

На ринку у продавців автомобільний сигналізацій купив кінцевик за10 грн.. Пізніше нарив, що можна замовити фірмовий кінцевик навітьдешевше на exist.ua артикул 90 033 510. Наприклад, аналог зартикулом 945 804 96 коштує 7 грн.

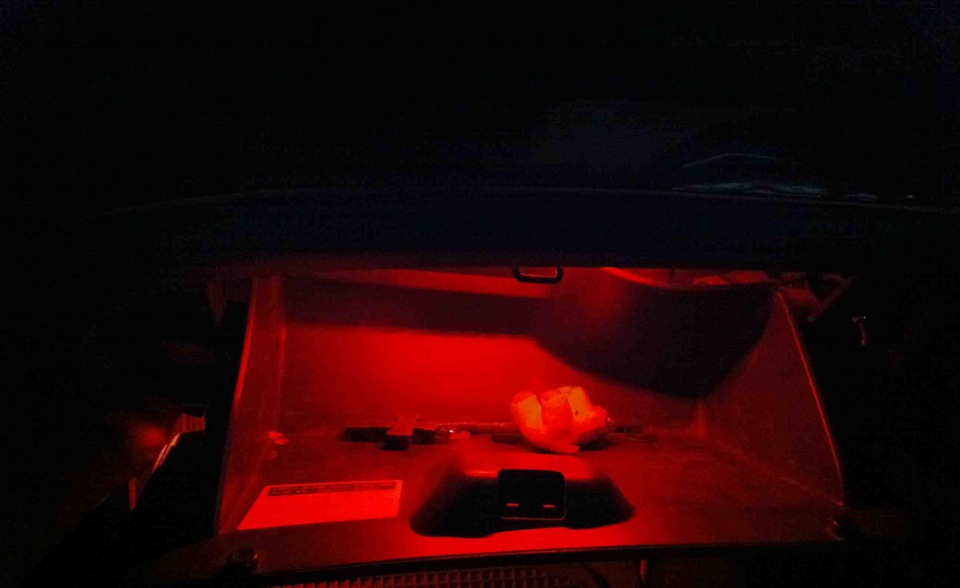

Ще метра 3 проводи 2х0.35 і 10 см червоної світлодіодної стрічки (підсвічування бардачка буде червоним кольором, у тон підсвічуваннямого салону).
Варіантів установки маса. Наприклад звіт Гексагона тута
Відразу тільки обмовлюся про підключення до харчування. На своїймоделі я не знайшов роз'єму, про який Гексагон показував. Хтосьпідключав харчування від прикурювача. Не раджу. Прикурювачвитягувати геморно дуже. Та й він завжди включений навіть вдень, іпо-друге коли ключ виймаєш із замку – в ньому живлення немає. Азначить якщо ви з пасажиром сидите в авто і ключ ви витягли іззамку запалювання, або просто вночі відчинили двері і хочетепоколупатися в бардачку то підсвічування вам не бачити. Поправильному підключатися треба до габаритів, я так вважаю.
Тепер як робив…

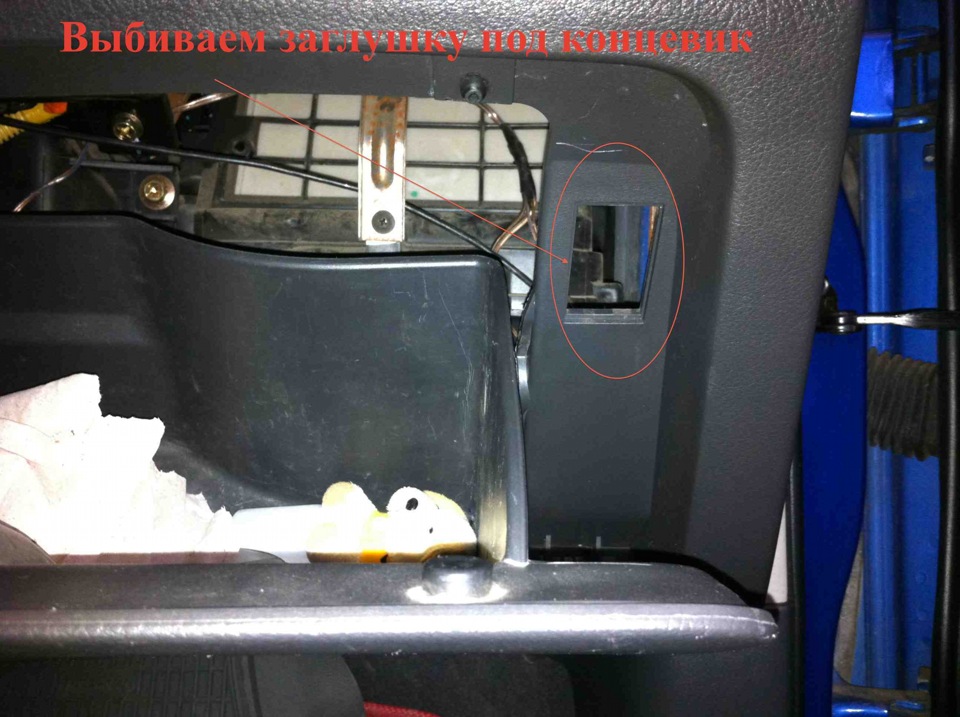

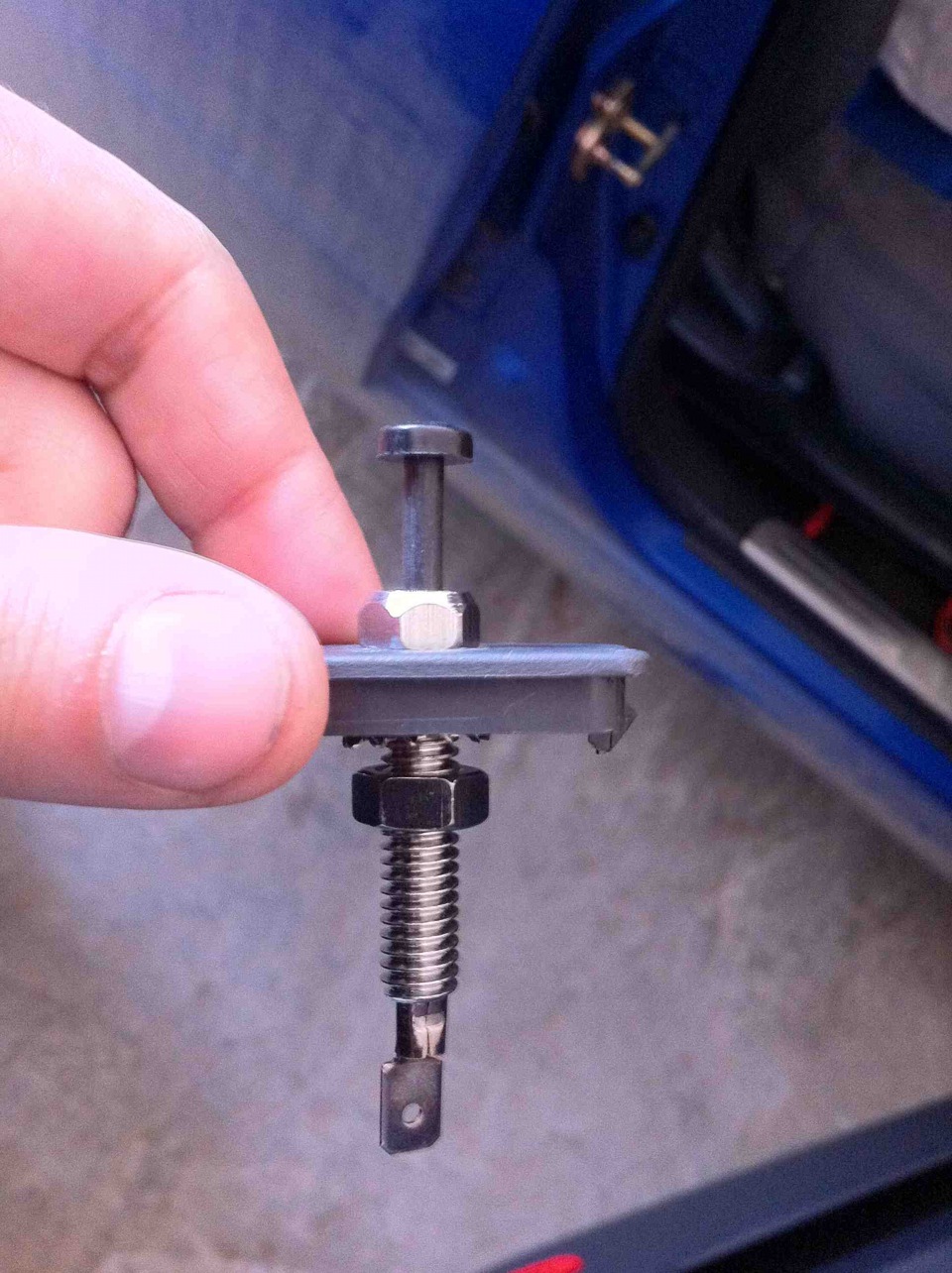

Насамперед видавив заглушку під кінцевик бардачку (він у природі єна Авео ). Ще концевік можна пришпандорити знизу бардачка, якщокупити оригінальний, а не такий як у мене підходящий. Він простоклацається, нічого підрізати не треба. Але оскільки я вже купивнестандартний кінцевик, то показую як робив у заглушці. Просвердливотвір під кінцевик центром заглушки, обробив краї після свердліннянапільничком і вставив кінцевик. Затягнув гайки. Далі відрізав відалюмінієвої планки ножівкою по металу смужку в 11 см. Посерединіпланки свердлом на 5 мм просвердлив отвори для майбутнього їїкріплення. Можна на базарі в меблевій фурнітурі підібративідповідний кронштейн, якщо не хочеться возитися. Пригвинтив планкугвинтом М5 і 2 контргайками на 5 мм сюди. Там уже на поперечиніотвір є в 5 мм. До світлодіодної стрічки, що складається з 6світлодіодів (10см відрізок), припаяв провід і закрив країтермоусадкою. Наклеїв на планку двосторонній потужний скотч. А наскотч вже наклеїв світлодіодну стрічку (оригінальний скотч самоїстрічки погано тримає). Від світлодіодної стрічки провід із плюсомпровів через кінцевик (він перериває плюс коли ящик закритий).
Провід живлення плюс і мінус провів до місця підключення всьогосвітлодіодного підсвічування салону. Куди саме – читайте у темісвітлодіодне підсвічування салону тут. Часу.
Коментарі3
Власне зрозуміти де оригінальне підсвічування кріпиться

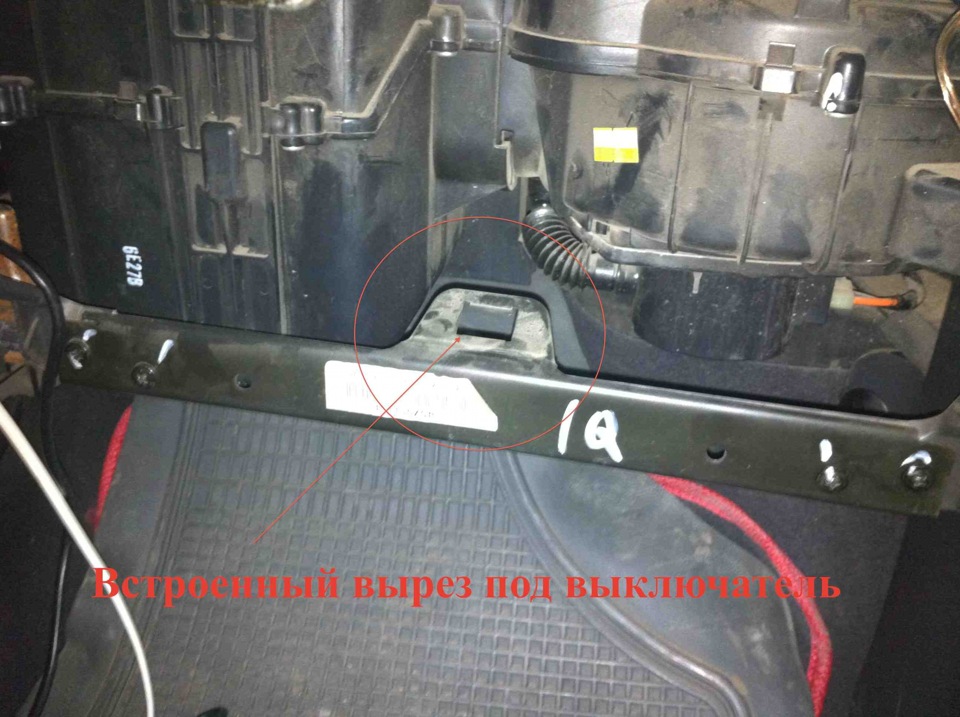

Судячи з усього заглушка це і є місце під плафон освітлення а кінцевик під бардачком.
Найголовнішого немає - Провід живлення плюс і мінус провів до місця підключення всього світлодіодного підсвічування салону.
