Заміна оригінального ГУ Clarion на Китайський Pioneer Pi-707. Частина 2

Нарешті епопея з впихування не впихуемого підійшла до логічногозавершення.
Для тих хто вирішить встановлювати ГУ своїми руками -запасайтеся терпінням і бережіть нерви.
Коли писалася перша частина по установці, мені ще не прийшлаперехідна рамка, а також не було перехідника для 20-піновогоконектора, як і не був зрозумілий весь обсяг роботи.
< /

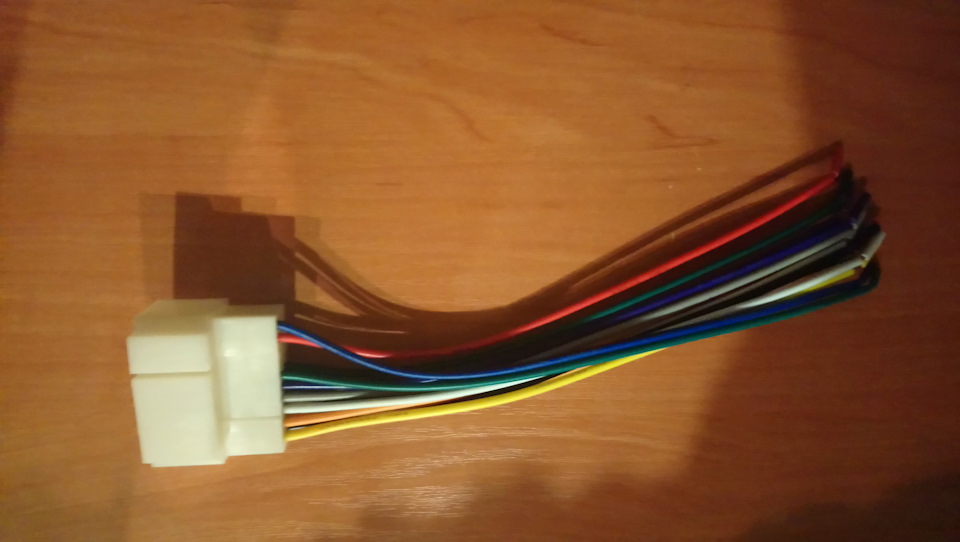

Ну що ж про все послідовно, тому що я не хотів коробитиоригінальний 20-піновий конектор Suzuki Grand Vitar'и, довелосяшукати перехідник ISO Якщо вирішите шукати у Вінниці наавторинку "сатурн", то відразу розчарую, в деяких магазинах-точкахна вас навіть покосяться скляними квадратними очима, ніби ви тутзапчастини для ТВЕЛів шукайте, ну і для повного щастя додадуть, мовляв машина-не-машина і нічого ви під неї не знайдете — (ну іхрест у руки, таким торгашам…) — їдьте одразу на центральний ринокдо радіоаматорів, благо у них можна знайти або зліпити будь-що.
Пробне з'єднання

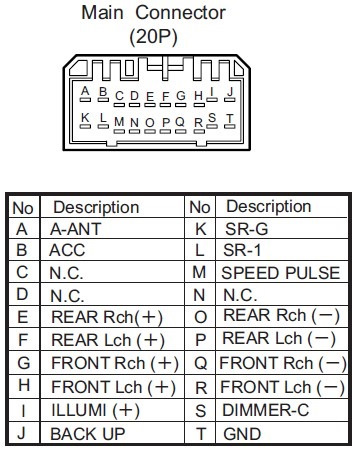

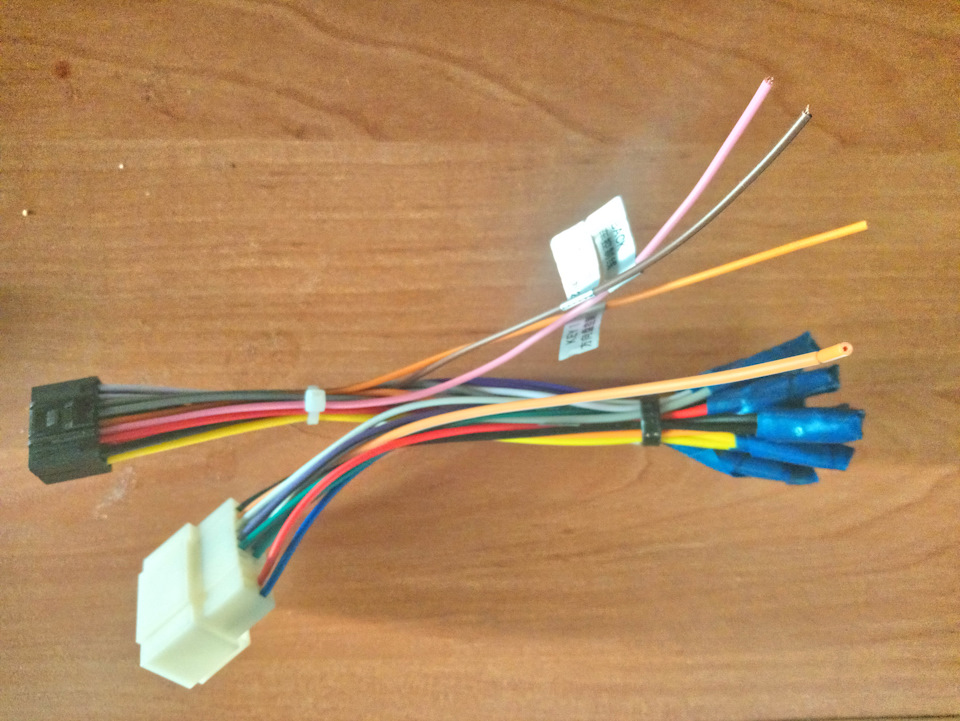

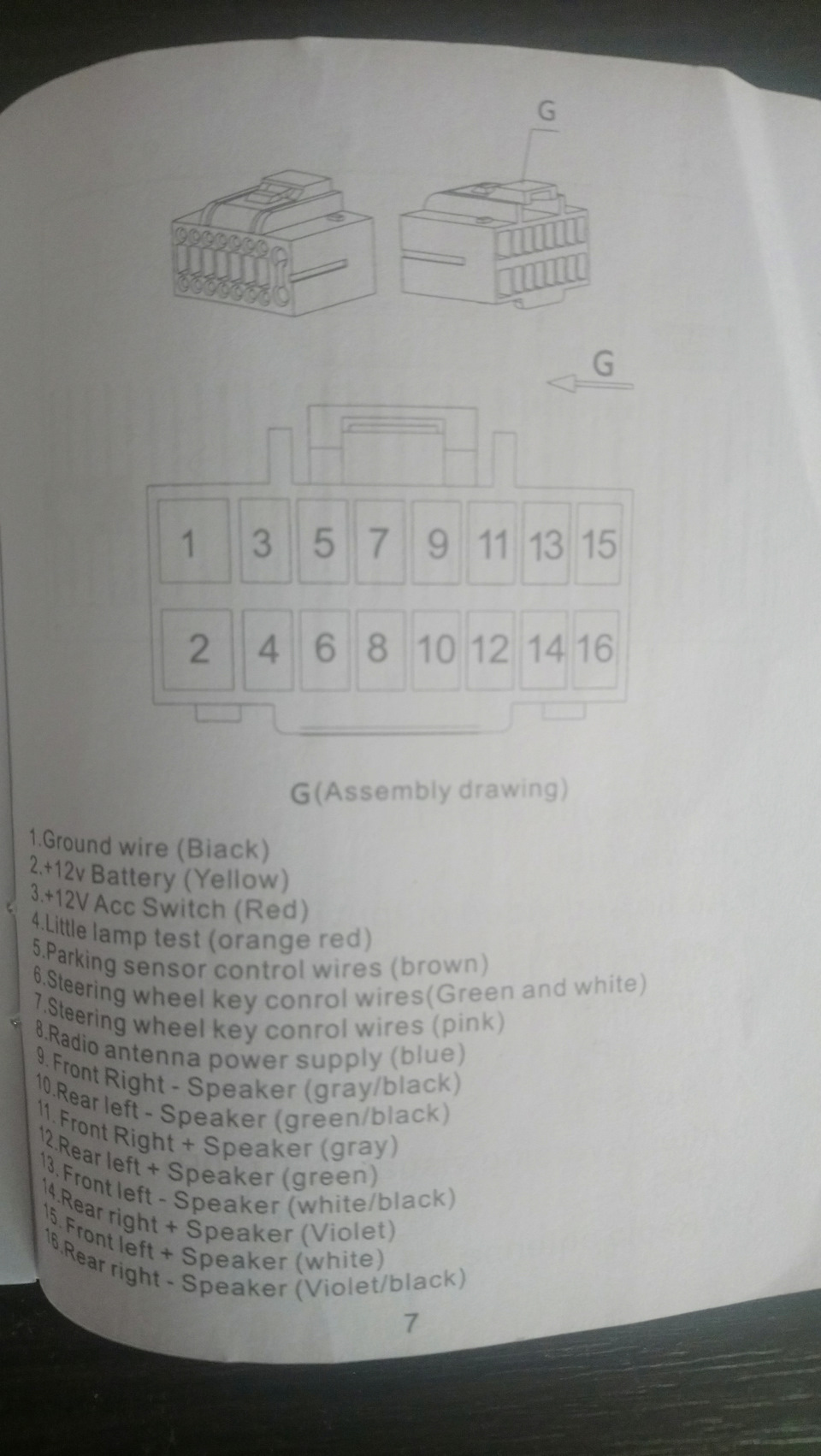

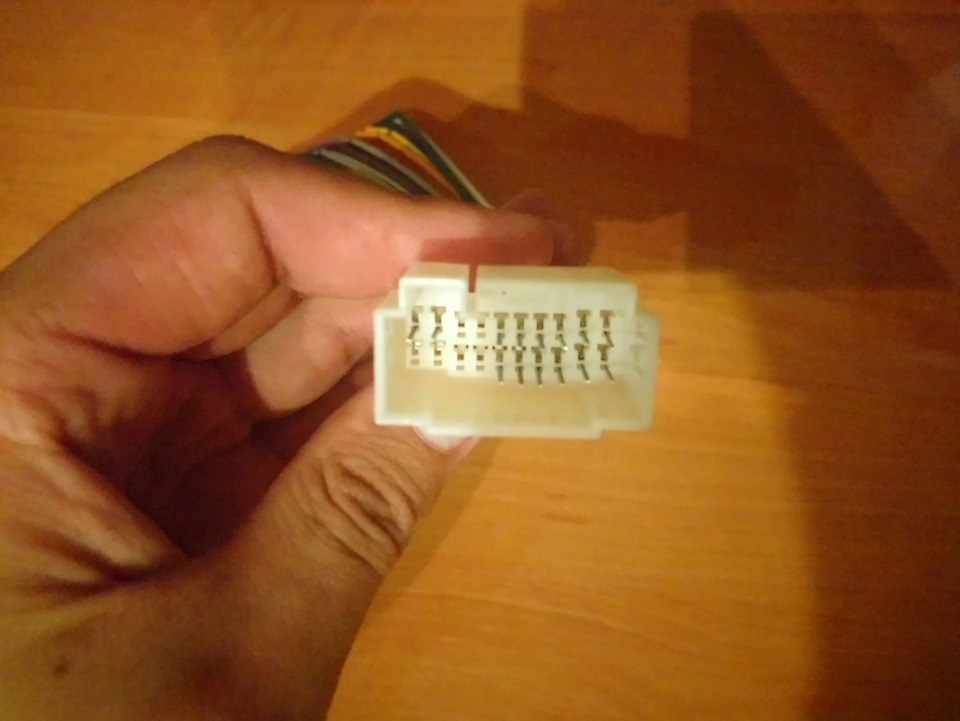

Поєднавши контакти за схемою та коментарями Eliandr Упопередньому посту, була спроба підключення та запуску нового ГУ.Виявилося, що деякі кольори проводів не відповідають опису воригінальній китайській інструкції, тому потрібно було підключатитрохи по-іншому. Не працювали динаміки ззаду від слова взагалі, алетрохи поколупавшись з перепідключенням - все заграло, як треба. Тай у комплекті з ГУ не було жодних кріпильних гвинтів, тому ще купивкілька штук діаметром 6 мм для кріплення голови до металевихкуточків. Розпинування конектора Розпинування з інструкції >
З приходом рамки CARAV стало веселіше. По-перше, монтажні "вуха" в яких має знаходитися ГУ - пластикове, кріплення до рамкиреалізовано 3 гвинтиками діаметром 3 мм по обідку, що природнотримаються буде на чесному слові, а повне не збіг отворів длязагвинчування з отворами на ГУ ще більше підняло настрій. Післяпошуку найменш шкідницького варіанту, згадав про металеву шахту відClarion'a. За допомогою дриля зробив у ній отвори, щоб правильнопосадити по висоті ГУ в шахту. Встановив та акуратно підключив, результатом задоволений, постраждалих немає! Також для ознайомленнязацікавлених у цьому ГУ є тема на форумі 4pda — посилання. Картинивирішив пофарбувати внутрішню рамку панелі колір бічних шаблеютобто. Під металік, та й заразом відновити ручку коробки передач, зняв залишки старої заводської фарби, зашліфував, обклеїв, щоб непофарбувати зайвих деталей.

Пофарбована внутрішня рамка
Монтуємо панель
Ручка коробки передач
Результат
З.И. Залишилося лише зібрати людську оболонку для ГУ, а тобільшість варіантів, щось взагалі ні про що.
