Распиновка Alpine INE-S900R

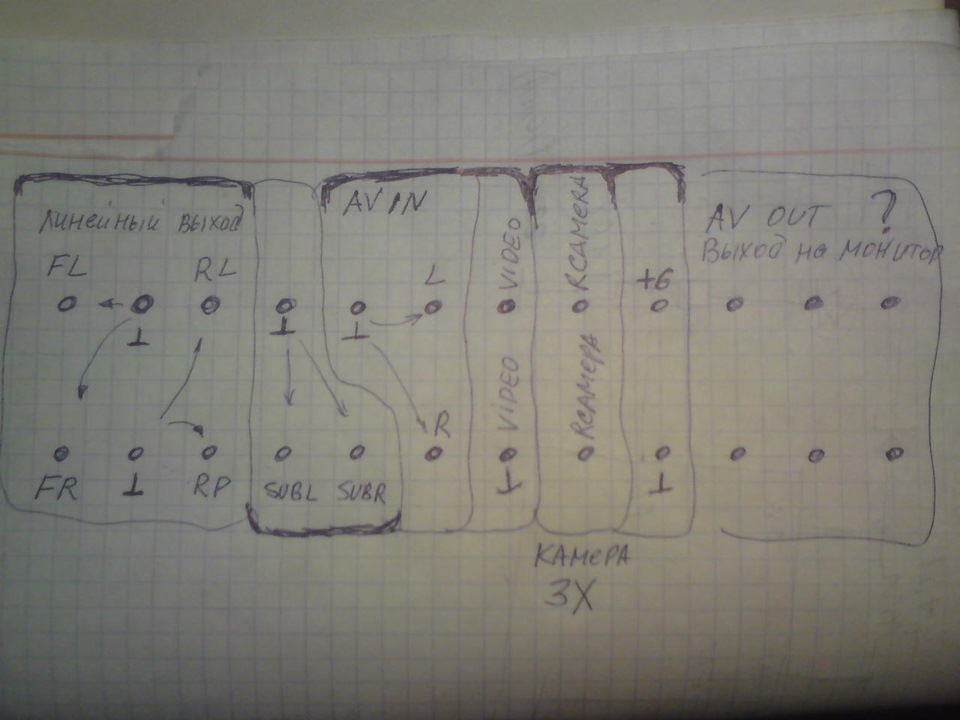

Сам коли придбав магнітолу дуже намудохався, щоб зробити роз'єм дляцього мафона. Мені майстер електронщик розбирав її і по платівизначав де, що і куди. Щоб допомогти іншим, кого жаба тисне за 30баксів купувати роз'єм на ібеї, викладаю розпинування тут. Рештанамальована на магнітолі.






Коментарі6
привіт якщо не складно можеш скинути куди який провід за кольором я не сильний у схемах ні як не розберуся замовив китайську камеру і неможу підключити у мене такий самий мафон заздалегідь вдячний
краще звернутися до людини, яка розбирається. Немає там квітів, це розпинування роз'єму
На роз'ємі 16 контактів, по 8 шт в ряду, а у вас виходить 24 контакти, по 12 в ряд.

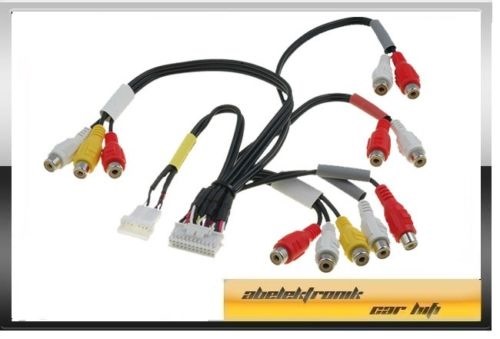

Саме 24 піновий роз'єм був у мене, такі ж продаються перехідники, інших роз'ємів на цій моделі не зустрічав. Можливо у вас інша модель
Спасибі велике за схему ! Але не могли б ви пояснити за кількістю контактів ?
Не зрозумів питання.
