2. 1 м чорного дроту одножильного
3. Плафон (такий як стоїть у багажнику)
4. Клеми обтискні (під ніж)
5. Клема мінусова (кругла)
6. Діодна лампа 12В на 6 елементів
7. Концевик (рідний корейський)
8. Ізолента чорна

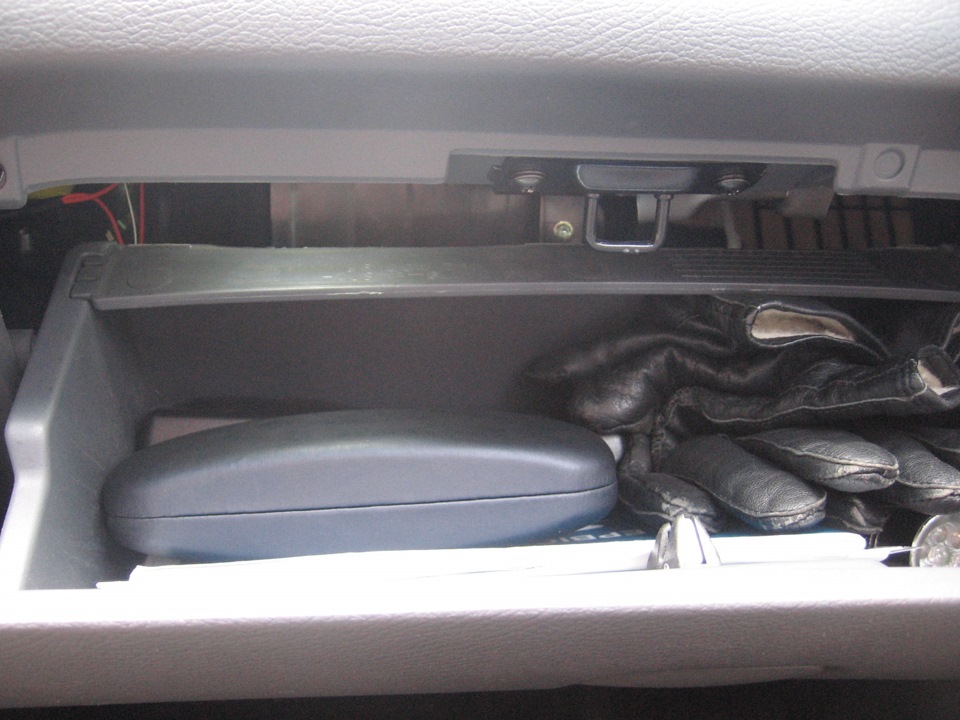

Отже викручуємо 2 болтика кріплення бардачка, виймаємо його, оскільки завдання стояло, щоб світло в бардачку працювало незалежно від замку запалювання і т.Д., то запитав + від кнопки аварійної сигналізації. Цього необхідно зсередини пальцем видавити саму кнопку аварійної сигналізації, знайти жовто-червоний дріт, що є постійне харчування, акуратно врізався в нього. Кінцівка замикається в штатне місце під бардачком. Плафон з лампою так само замикається в штатне місце над бардачком. Від аварійки подав + на коцевик і з кінцевика на плафон потім до палфон підключив - (чорний провід) з круглою клемою . Усередині ніші яка утворилася після вилучення бардачка справа боку є як би куточок перекручений до каркаса служить основою для кріплення торпеди і до кузова. Мінусову клемму я прикрутив на болт, закручений у цей куточок. Після підв'язав усі дроти, щоб не заважали по ходу руху бардачка при відкритті та закритті… і ВСЕ! Перед початком встановлення обов'язково знімайте клеми з акумулятора! (я при установці спалив 1 запобіжник аварійної сигналізації)
2. Всі з'єднання були зроблені через обтиск дроту та з'єднання клемами (крім врізання у провід живлення аварійної сигналізації)
3. Думаю, що всі знають, що всі місця з'єднання проводів повинні бути ретельно ізольованими!

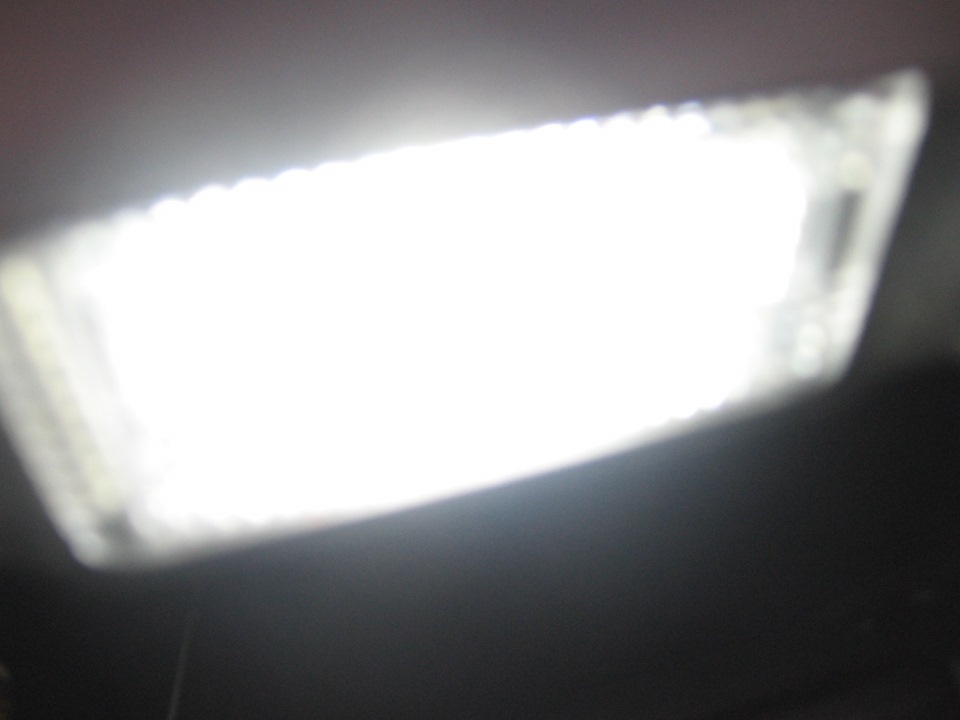

4. Перед встановленням плафона з діодною лампочкою не забуваємо перевірити чи так вона встановлена… Діодна лампа може не горіти якщо її при встановити в затискач плафона встановити не тією стороною! Після встановлення плафона вийняти лампу та перевернути іншою стороною та встановити назад не так просто.
5. Болт до якого я прикрутив нульову клему може бути захований за гофру, що проходить вертикально. Ця гофра додає незручності при фіксації клем гайкою і закриває огляд.
6. Рекомендую ставити (рідний) кінцевик прямокутної форми він кріпиться на клямці дуже зручно, не треба нічого свердлити або прикручувати.
В іншому весь процес установки займає 15-30хвилин. Результатом дуже задоволений. Хто планує встановлення та є питання пишіть, постараюся допомогти.
