тим часом поки вся паливна система оновлюється/реставрується палялище один девайсик для мого авто.
на цей раз реле для компресора додаткової пневматичної системи.
на нього покладено функції управління компресором від датчика тискута управління клапаном скидання після зупинки компресора.
додаткова пневмосистема призначена для пневмосигналу та дляпідкачування коліс.
до її складу входять компресор, клапан скидання, зворотний клапан, датчик тиску, термовимикач, ресивер 3 літри, висновок дляпідключення шланга підкачування коліс та пневмосигнал з електроклапаном.
термовий вимикач для захисту від перегріву голови компресора.
датчик тиску для управління компресором за пороговими значеннямитиску в ресивері.
термовий вимикач підключений в ланцюг датчика тиску, тобтонезалежно від тиску в системі якщо температура голови перевищила120 градусів, виконується розрив ланцюга і відповідно відключеннякомпресора. Такий захист для виключення пошкодження компресора.
клапан скидання для скидання тиску після накачування системи, віндля полегшення наступного пуску компресора, бо якщо триматикомпресор під тиском можлива ситуація, коли поршень знаходиться вв.М.Т. Чи н.М.Т. І його запуск проблематичний до перегораннязапобіжника. З подібним часто доводилося стикатися, коли зворотнийклапан на компресорі пневми не щільно тримав і були трабли.особливо коли поршень у н.М.Т. .
тому вирішив цей момент врахувати і реалізувати.

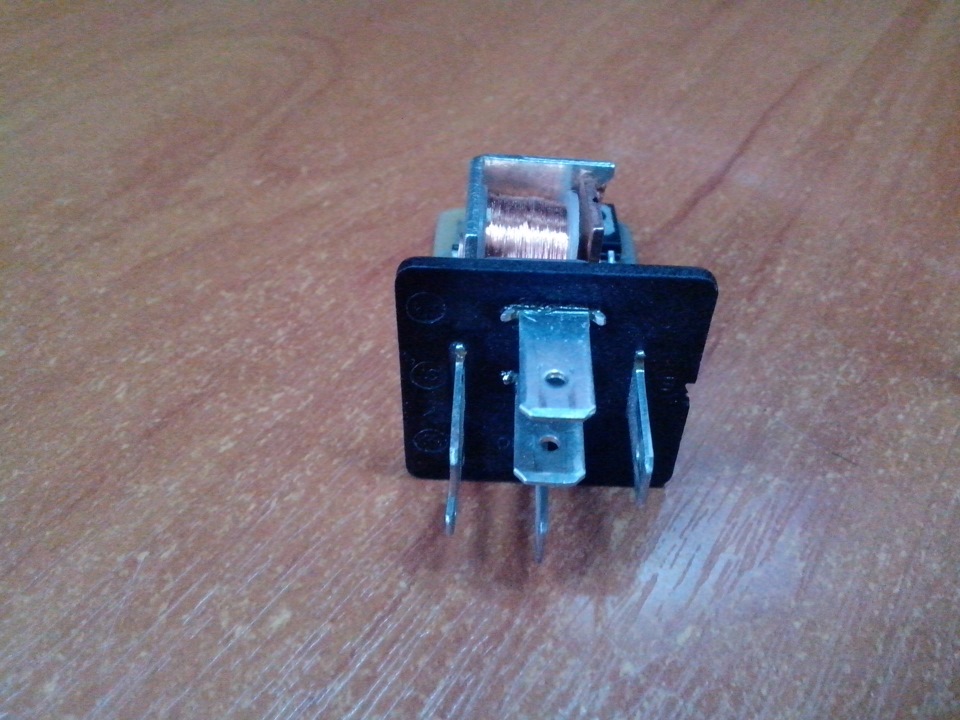

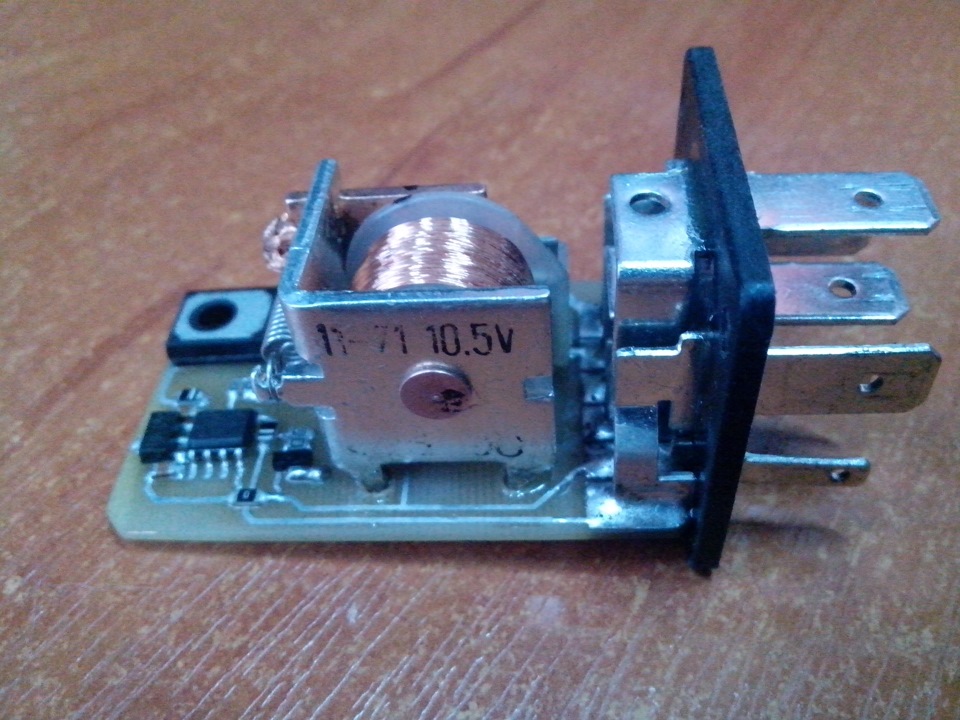

клапан скидання включається на 3 секунди після зупинки компресора, цього часу більш ніж достатньо для скидання тиску з магістралі відкомпресора до зворотного клапана. Як донора вже як за належне взятореле від део або шевролетів. У них є варіанти з різною кількістювисновків та під наявні колодки для реле. На цей взято реле на 6висновків. Природно начинки пішли в брухт і з них використанотільки саме реле.

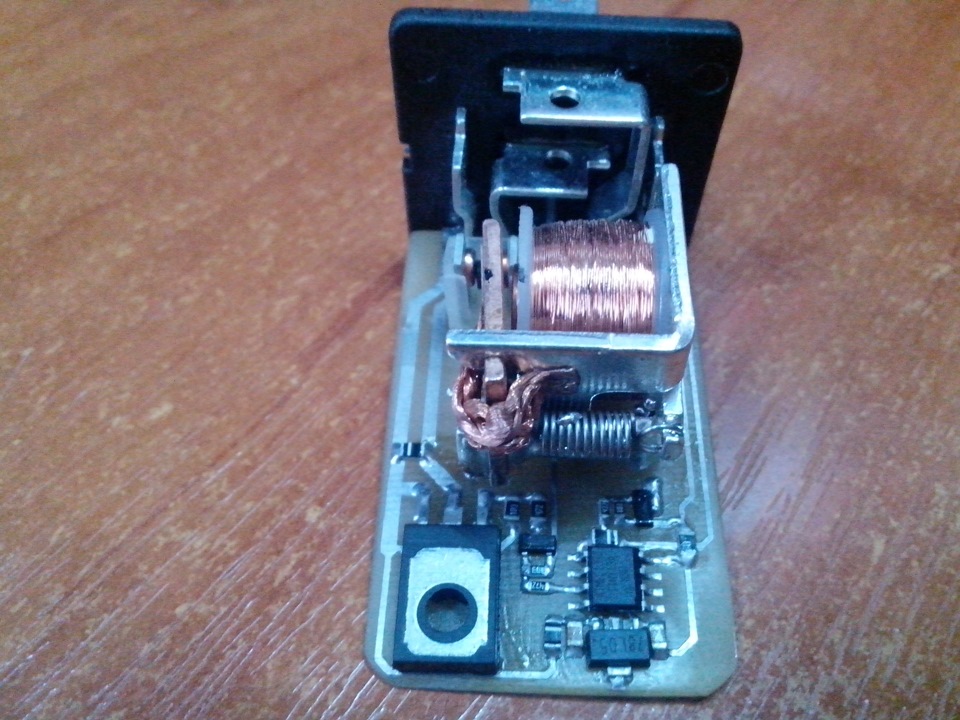

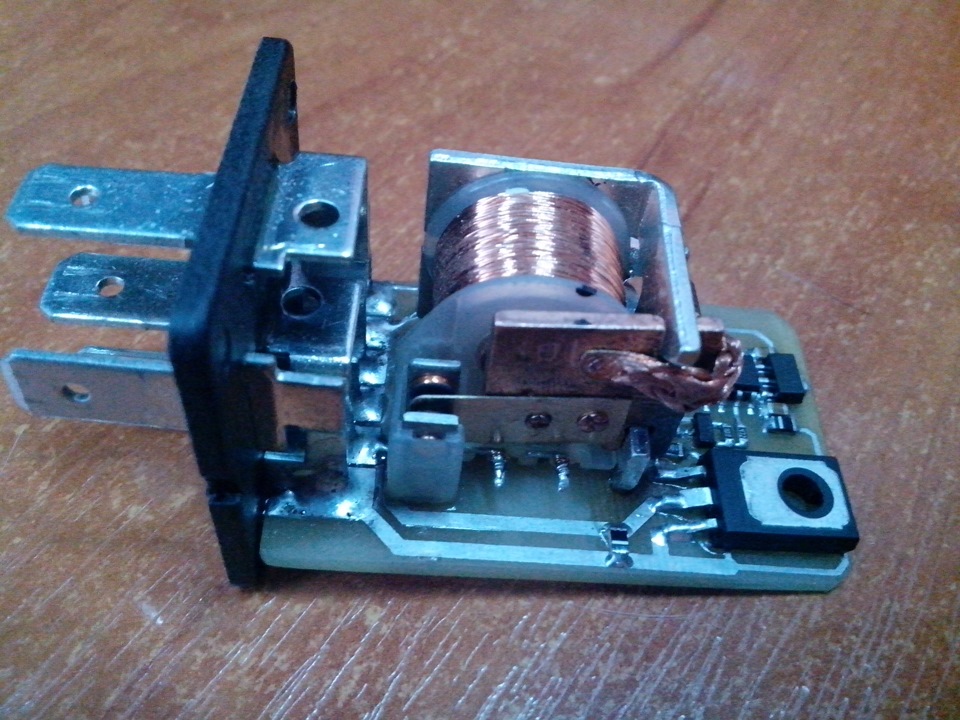

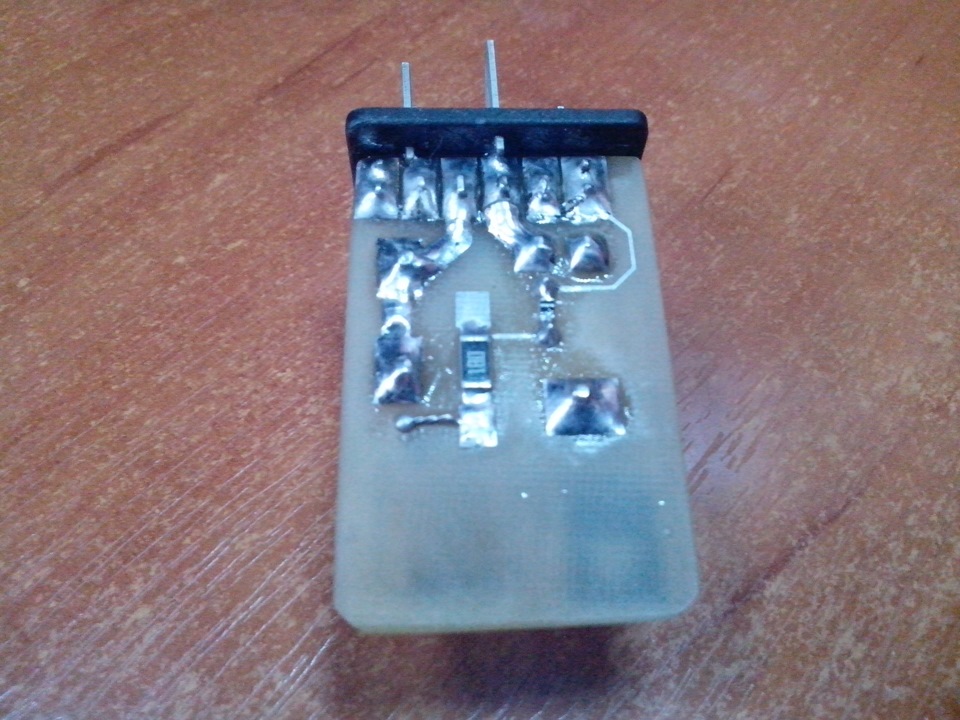

серцем є мікроконтролер, який і управляє як самим реле компресоратак і транзистором, що подає напругу на клапан скидання.
Все нічого, але засмучує нині вартість релюх донорів, зі зростаннямкурсу остуть і ціни на них… печаль… (((
Запчасти на фото:90069864)
