Пишу здебільшого для себе оскільки аналогічна процедура вже булаописана тут.
Розібрав двері, дістав замок. Контакти мікрика виведені на піни 7 і8 роз'єм замку.

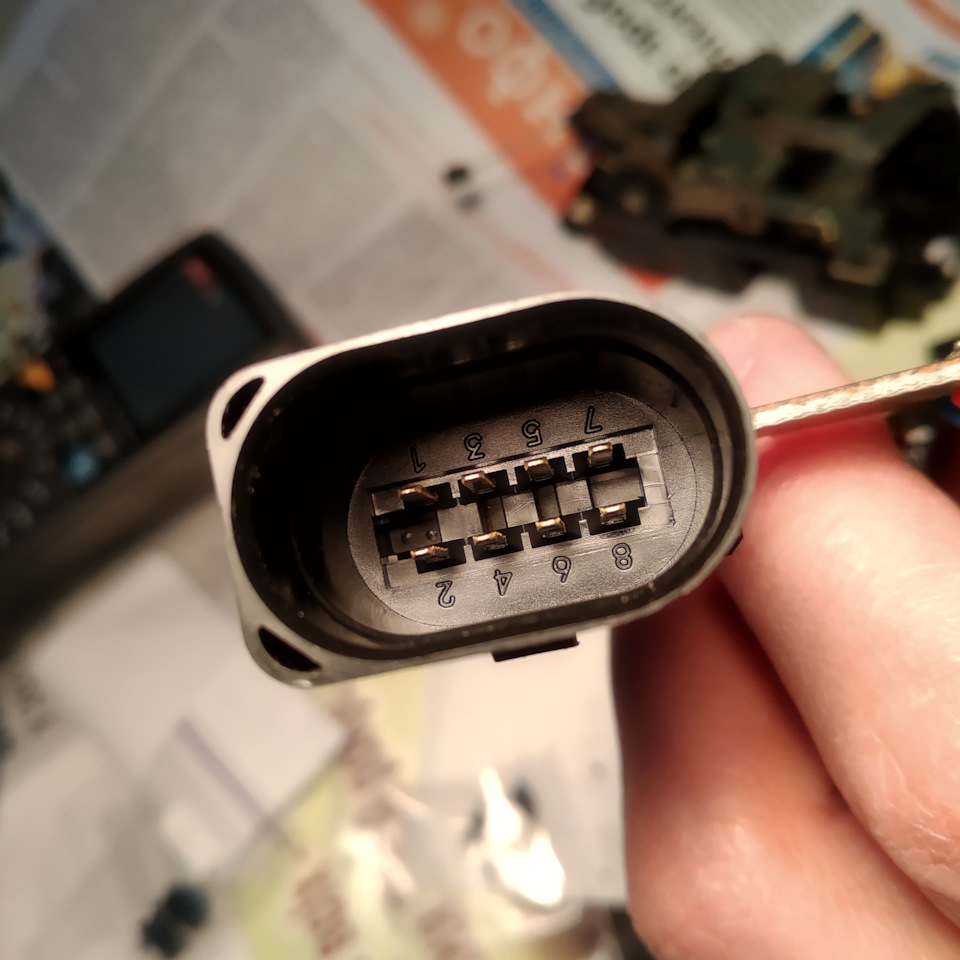

Роз'єм з боку замку Контакти Мікрика 7 і 8.

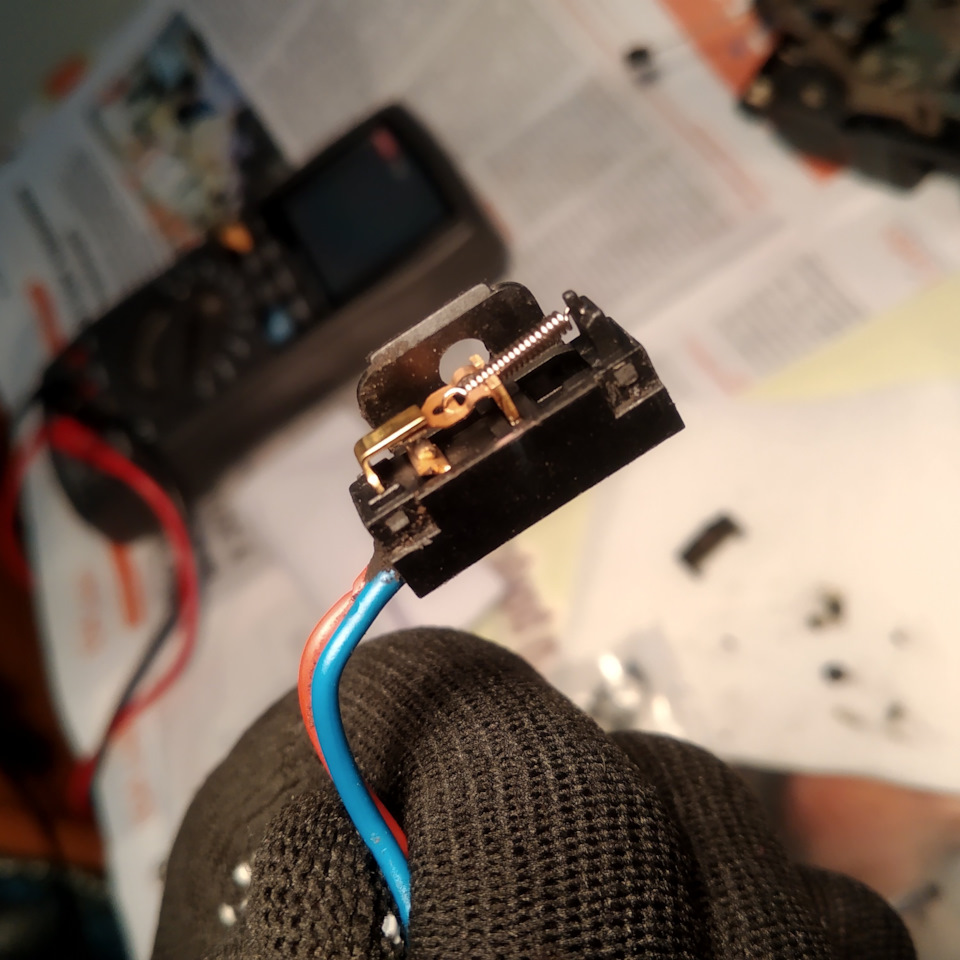

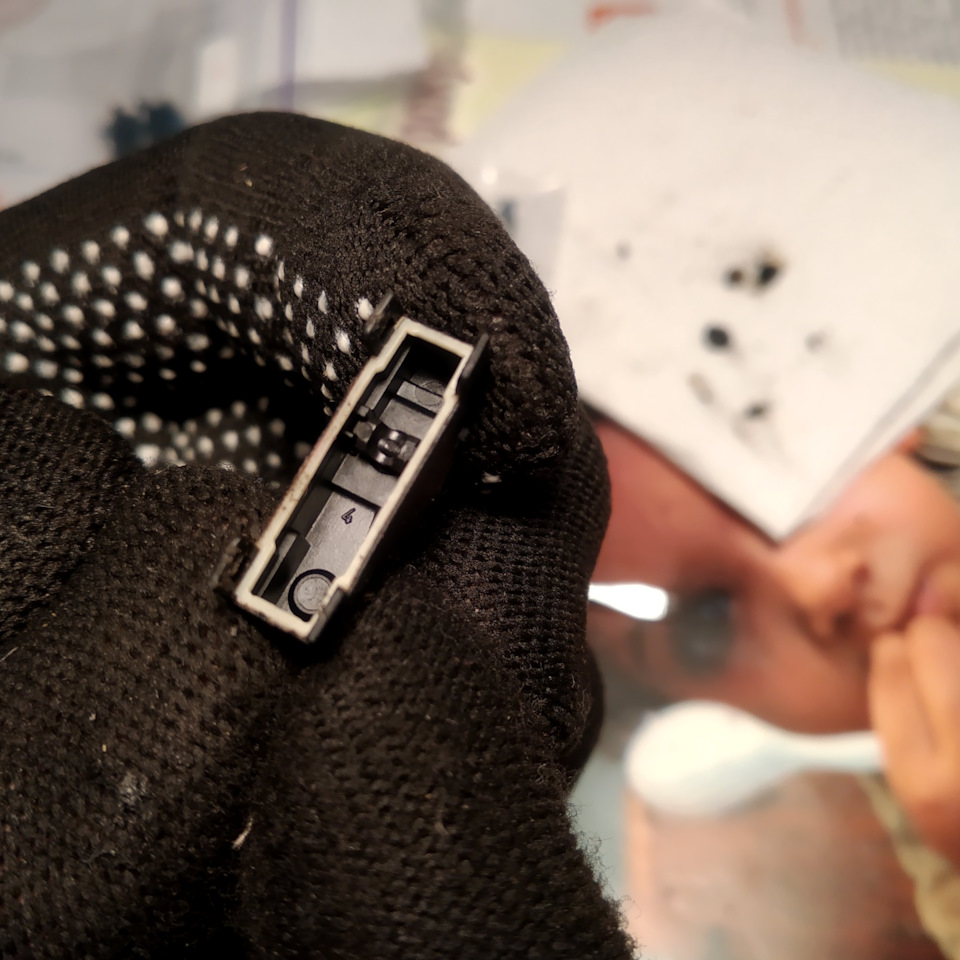

Піпка мікроперемикача зношена, але не це причина несправностізамка. Проблема всередині.Розібрав мікрик (корпус з двох половинокна клямках, між ними силіконова прокладка), всередині все чисто, але контакту при замиканні немає.Почистив місця зіткнення — контактз'явився.
Повертати рідний мікрик на місце не став, заздалегідь був купленийOmron D2HWBL211H. Віддав за нього 58 грн., замість 280 грн., заоригінальний.

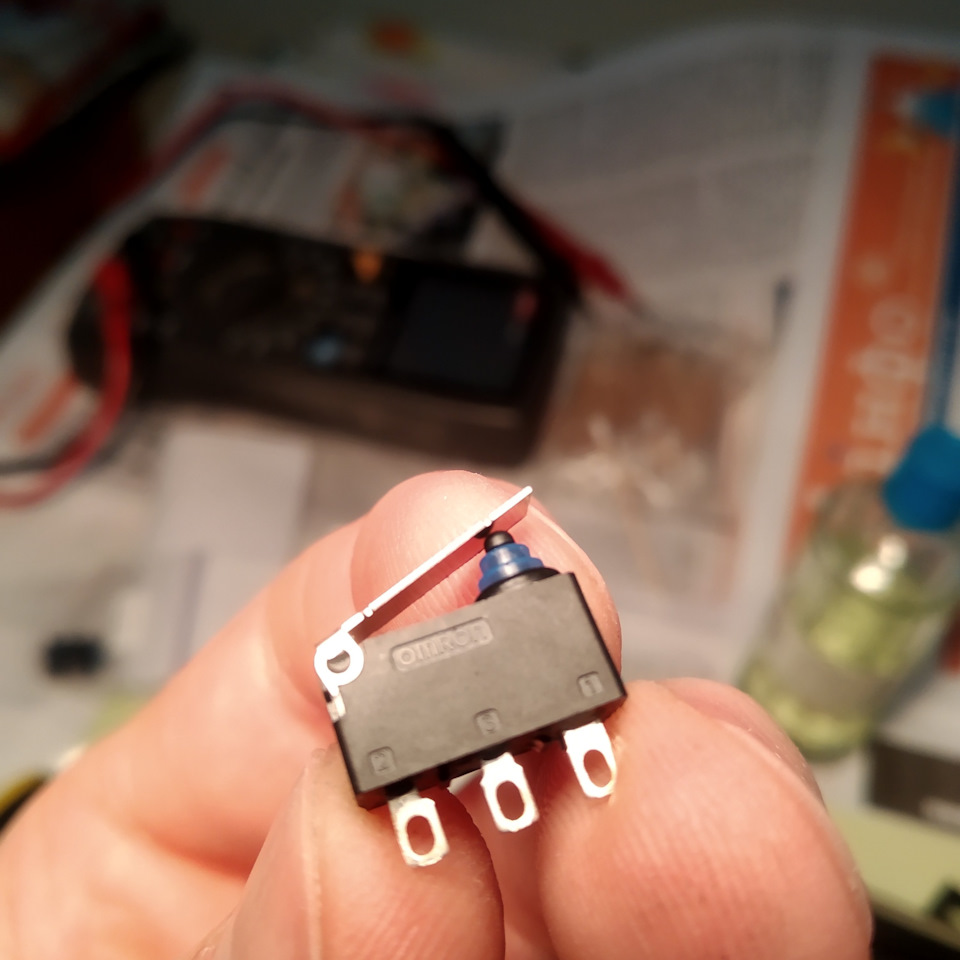

D2HWBL211H

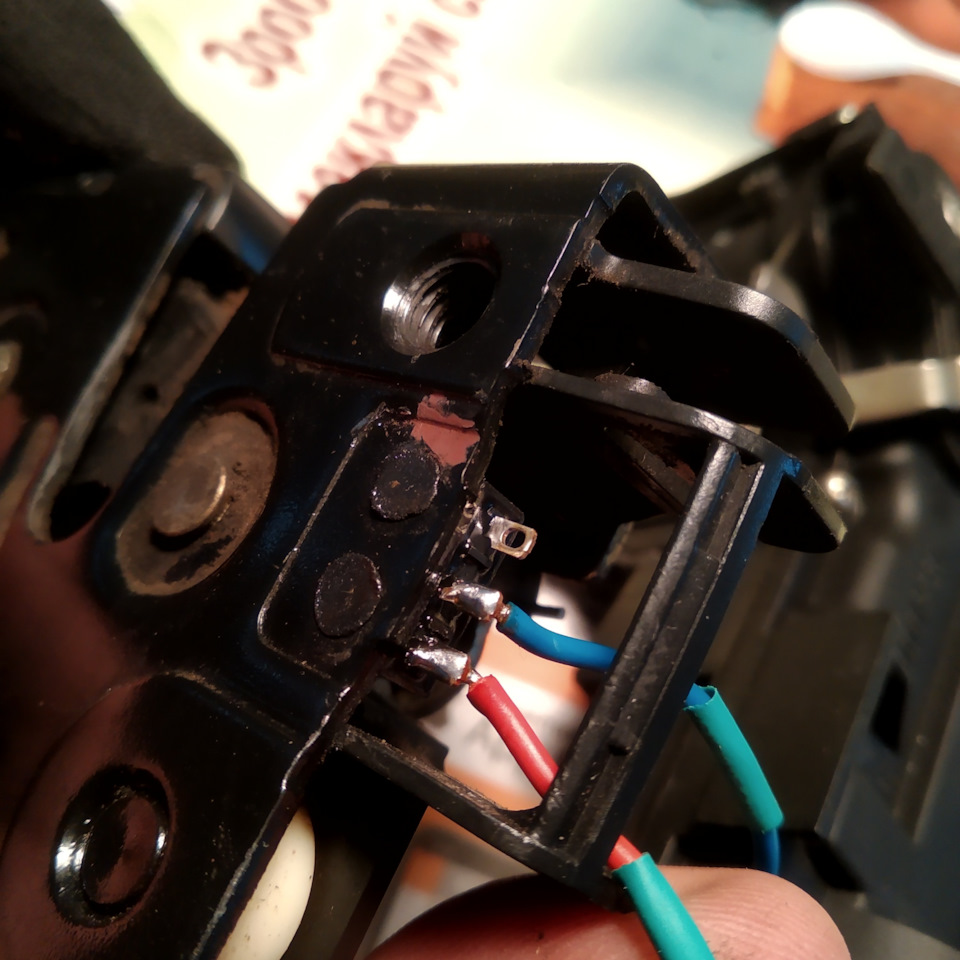

Встає на місце як рідний, паяльним феном нагріваються ірозклепуються ніжки.До контактів 1 і 3 припаюються рідні дроти. Намісці. Ніяких істотних механічних навантажень новий мікрик невідчуває, встановлюється просто і має клас захисту IP67. Функціоналзамку повністю відновлено. Що стосується електричного навантаження., 5 Вт.
При відкритих дверях через мікроперемикач тече струм близько 350мА. Холодна лампа має опір 3 Ом і в моменти комутації струмкороткочасно збільшується до 4 А. Omron гарантує надійний контактпри напрузі 12 В до 2 ампер. Теоретично надійність пристрою з новимомронівським мікриком сумнівна, як на практиці покаже час. Omronгарантує 100 000 циклів замикання/розмикання при роботі нарезистивне навантаження з частотою не більше 20 операцій на хвилинупри значеннях напруги і струму, що не перевищують 12 В і 2 Авідповідно. Якщо двері щодня відкривати по 100 разів, то такогомікрика вистачить на 1000 днів, а це приблизно три роки. Умови йогороботи трохи відрізняються від заданих (перевищення струму вмоменти комутації), але й двері не будуть щодня відчинятися по 100разів. А це означає, що теоретично мікрики можуть працювати роками.Практично покаже час. Мої працюють з моменту встановлення всьогомісяць :)
Коментарі20
d2hw-bl211h є різниця на яку сторону ставити?
Різниця є. Є правий (D2HW-BR211H) і є лівий (D2HW-BL211H) `мікрікі`. Замок зі сторони водія, то лівий `мікрік` стає в лівий замок. Давно це було, тому це тільки припущення.
Привіт! Як мікрик поживає?
без п'яти днів рік минув - мікрики працюють.
а лампи у дверях розжарювання стоять чи світлодіоди? Це питання про навантаження
лампи
круто, за 220р. за мікрик і рік роботи я думаю ціна-якість піде) тим більше зараз на алі, китайці їх і продають
а, до речі не думали щодо струмообмежувального резистора (терморезистор)?
Ну що? Як мікрик? Ходить нормально?
П'ятий місяць, політ нормальний. Продовжую спостереження.
5-й місяць це вже добрий показник
Підкажіть будь ласка у мене світло працює у всіх дверях, але на приладці при відчиненні тільки задні двері висвічуються, це мікрики погано працюють? Кілька разів за 2 роки володіння на приладці з'являлися і відкриті двері, але пропадало світло в сало...
Судячи з усього лампи у дверях підключені послідовно з мікриками, якщо при відкритті загоряється світло - значить мікрик робочий. Світло в салоні - можливо блок комфорту.
Світло спалахує на дверях і в салоні, але приладка не реагує ... але було кілька разів що двері на приладці з'явилися, а світло взагалі не реагував, навіть просто натискаючи на плафонах кнопок, поставив на цз, відкрив, і знову світло запрацювало)
Ось це ти вчасно)) думав купувати за 280)) Спасибі за опрацювання аналога! Цікаво чи довго проживе - у того дорогого більший струм навантаження
У Omron 2 А при 12 В. На рідній інформації не знайшов, був би вдячний за наведення. Буду пасажирські двері розбирати - вимірюваю струм, тоді можна буде робити висновки.
Те, що продають по 280 - теж є на космодромі www.kosmodrom.com.ua/el.php?=V4NCST7У нього струм 5АА ось яке там реальне навантаження - хто його знає. Треба схему рахувати або поміряти
Дякую за інфу, виміряю струм - відпишуся. За схемою мікрик комутує один висновок лампи на землю, другий постійно підключений до живлення. Штатно встановлені лампи на 5 Вт, в режимі, що встановився, теоретично струм не повинен перевищувати ~420 мА. У ...
Де купував?
На космодромі на посилання з поста. Можливо такі є в місцевих радіомагазинах, не питав.
