Рідна ручка вже давно поступово розсипається, настав час замінитиїї на нову. Брав за посиланням, віддав близько 278 грн.
> Начебто все просто — відкрутив стару, прикрутив нову, але такбуває тільки в казках або в інтернеті на форумах :) За фактом щосьне відкручується, щось не виймається, а повинно ж…
< /
Викручуємо два саморізи та знімаємо обшивку дверей багажника (вонана металевих засувках).

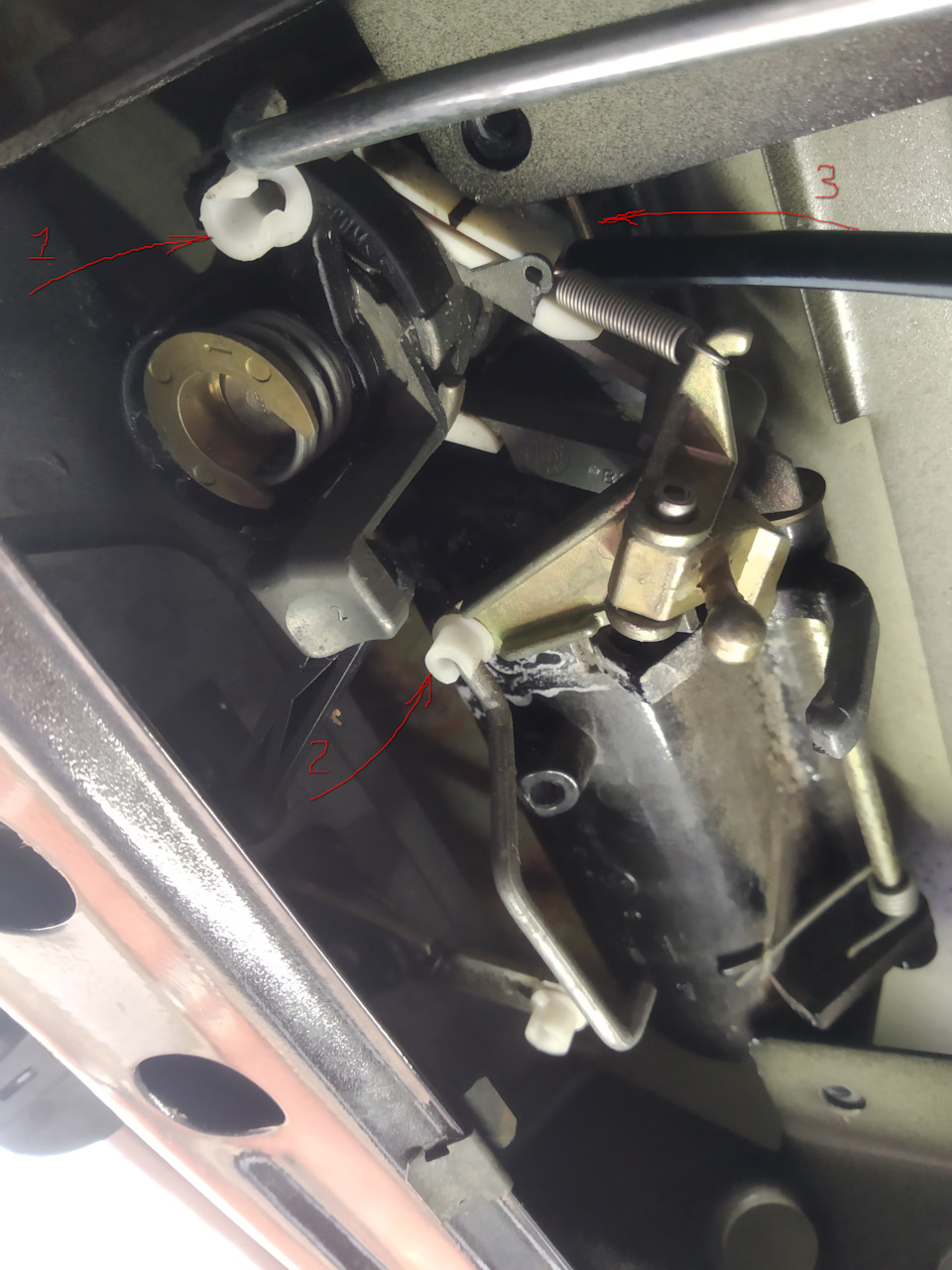

Замок з усіма механізмами
Знімаємо тяги 1 і 2. Тягу 2 можна відстебнути з різних боків, непринципово.У замку (як ми любимо) є мікроперемикач, він не знімний, але до бортової мережі підключений роз'ємом - від'єднуємо. Всімобважуванням у самій ручці.

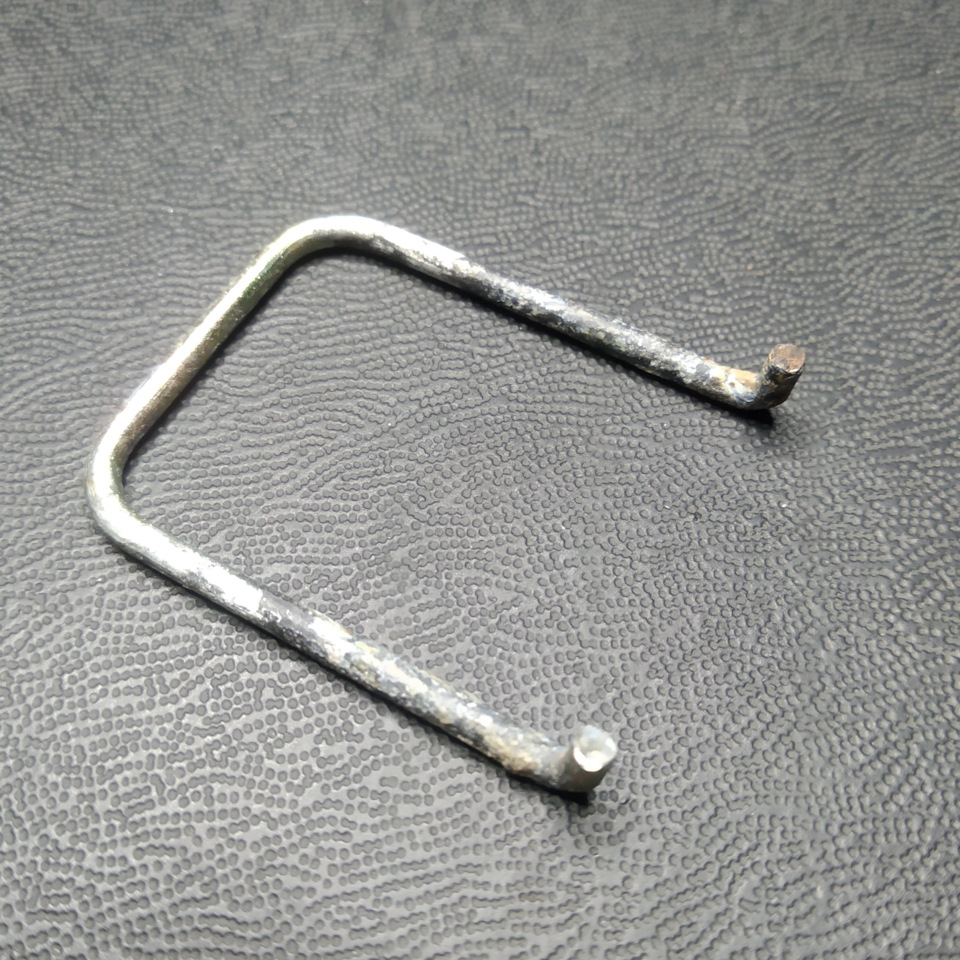

Скоба

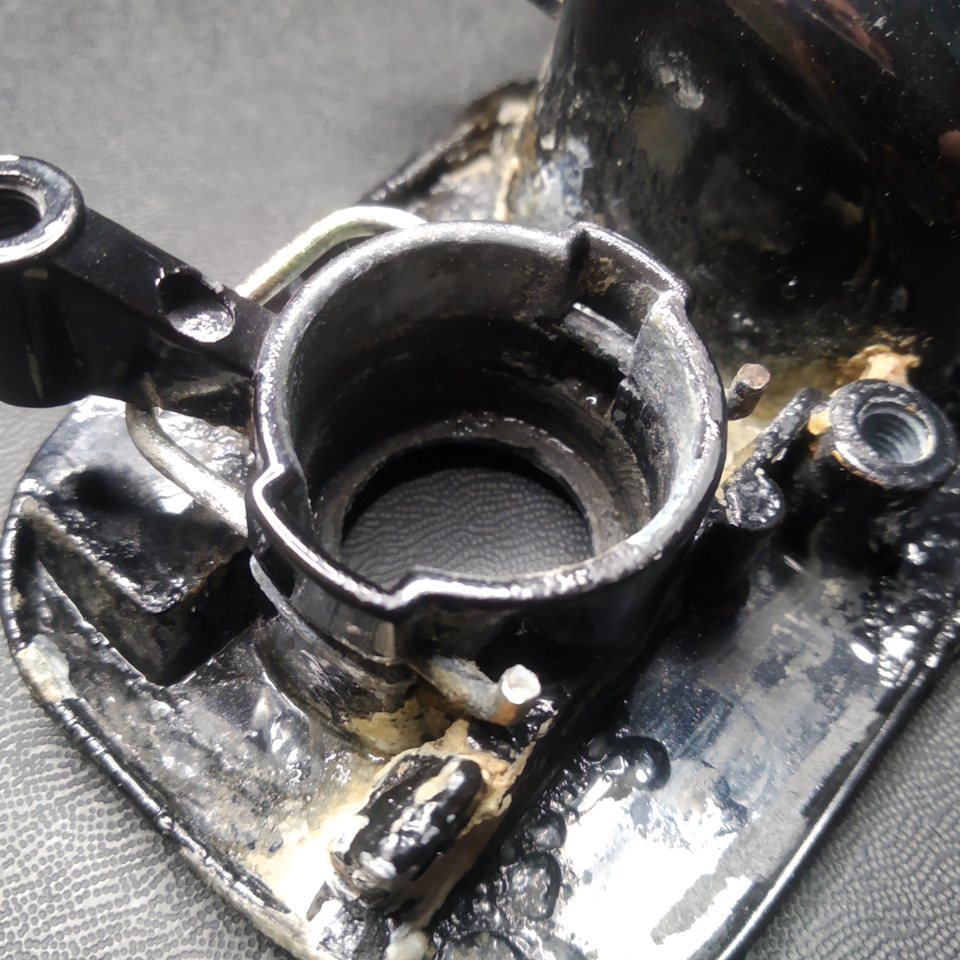

У самій ручці вона встановлена так

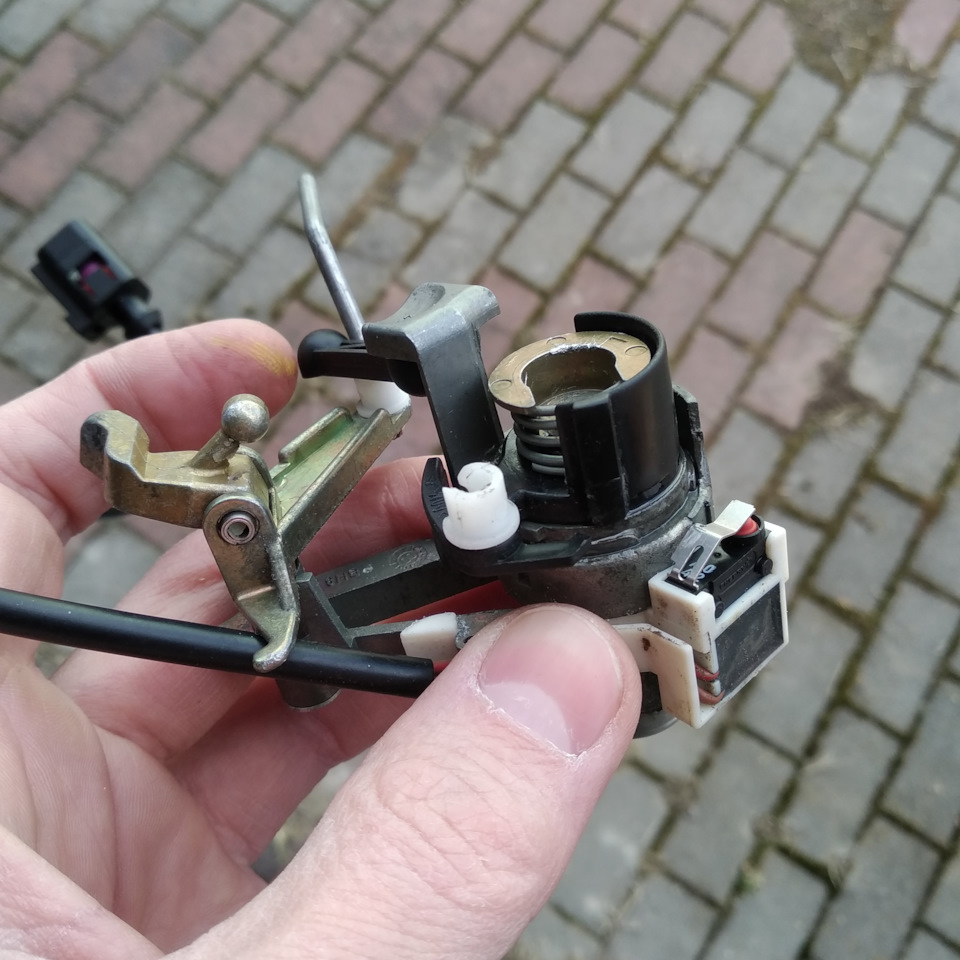

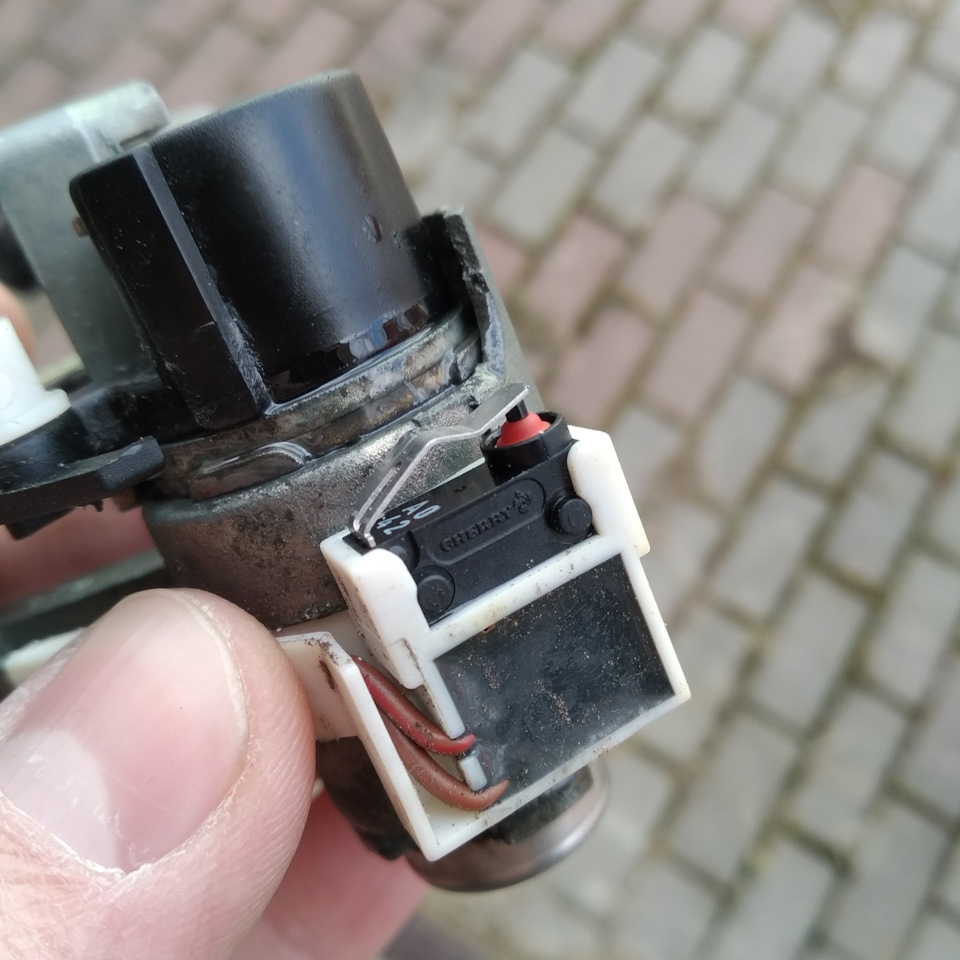

Скоба знаходиться у важкодоступному місці, беремо викрутки, тонкогубці і не соромимося у виразах. Після демонтажу скоби личинкуз навісними механізмами можна проштовхнути всередину. За 20 роківвона звичайно ж закисла, тоді беремо киянку і акуратно вистукуємоїї. Личинка замку з навісним механізмом Встановлений в замок мікрикз кращих фірм, що виробляють кнопки всякі і перемикачі, на виглядяк новий, заміни не вимагає. У замкнутому стані, що дивно, опір наконтактах роз'єму становить близько 160 Ом. Виявляється послідовноконтактам встановлений резистор подібного номіналу залитийкомпаундом (за інформацію дякую ig0rjke). Для чого? Щоб обмежити струм, очевидно. Чому саме 160? А хто ж його знає, треба розбиратися. Далі відкручуємо три болти (торкс) якими ручкаприкручена до дверей. Все, ручку можна виштовхнути назовні. Зібратице все назад набагато простіше. Замикаємо нову скобу на новійручці. Вставляємо ручку у двері та прикручуємо трьома болтами.Встановлюємо личинку замку в посадкове місце і давимо до клацання, скоба повинна увійти в зачеплення без особливих зусиль. Замикаємоназад всі тяги і підключаємо мікрофон. Одягаємо обшивку дверей.Радіємо життю.
Коментарі7
Для нащадків залишу, мб хтось коли буде шукати, там після мікрика в ланцюзі стоїть резистор (він залитий чорною субстанцією) 138 Ом якщо не забув.
Я то свій продзвонив, а він у замкнутому стані 160 Ом показав. Я звичайно здивувався, не може такого бути, але думаю добре потім розбиратися буду, двері зачиняються і добре. Корисна інформація, скоригую свою посаду.
Там на самому резисторі є мітки кольорові, ось одна з них означає похибку резистора, спочатку там похибка була +-5%. у них не було точно такого, я взяв найближчий, та й прокотило. показував. Зараз знайшов їх поставив 150 Ом з похибкою 1%, працює) А я...
Ще підкажу відразу, можеш теж додати) Сам мікрик цей спрацьовує в 3-му положенні ключа в замку багажника +-135 градусів. У цьому режимі відкривається тільки замок багажника і машина знімається з охорони, а сам автомобіль залишається повністю закритим...
Мікрик знімний, собі замовляв ручку з серцевиною - моя закисла. Прийшла без мікрика, довелося поставити старий. Личинка замку у мене ну ніяк не хотіла замикатися. Довелося відкрутити ручку і заклацнути на вазі - вийшло без проблем. , було трохи дешев...
Основним моїм завданням було поміняти ручку, тому глянув на мікрик одним оком і вирішив, що він не знімний. Я так розумію він із зусиллям вставляється зверху? Я спочатку безрезультатно намагався накинути скобу, коли ручка прикручена і личинка вставле...
Мікрик йде в зборі з пластиковою скобою, у мене трохи відрізняється. Знизу дроти залиті компаундом. Теж довго возився з личинкою, вже хотів на станцію їхати. Розібрав — заклацнув. Зібрав — знову не виходить. Тому й вирішив заклацнути на вазі, все Ще ...
