3 в 1 Годинник+вольтметр+температура

Неодноразово на сайті MegaDriver.org зустрічаються записи в БЖавтомобілів про встановлення такого додаткового аксесуару, яквольтметр. Мене найбільше зацікавили записи щодо встановленнявольтметра в штурманський плафон і установка БК, але останнє — не здешевих! .

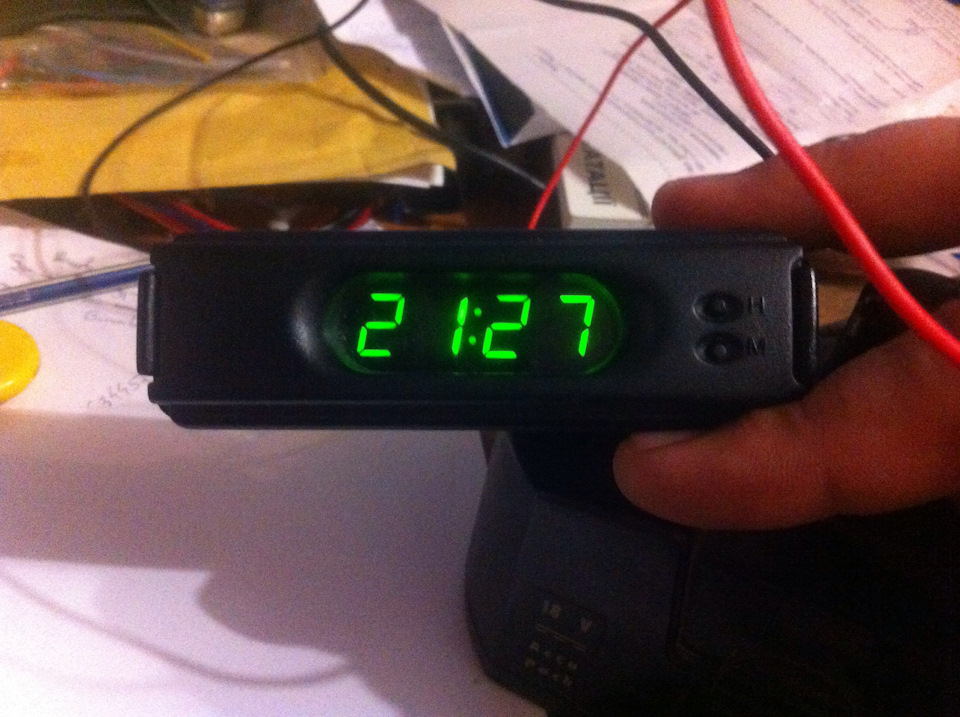

Індикація часу

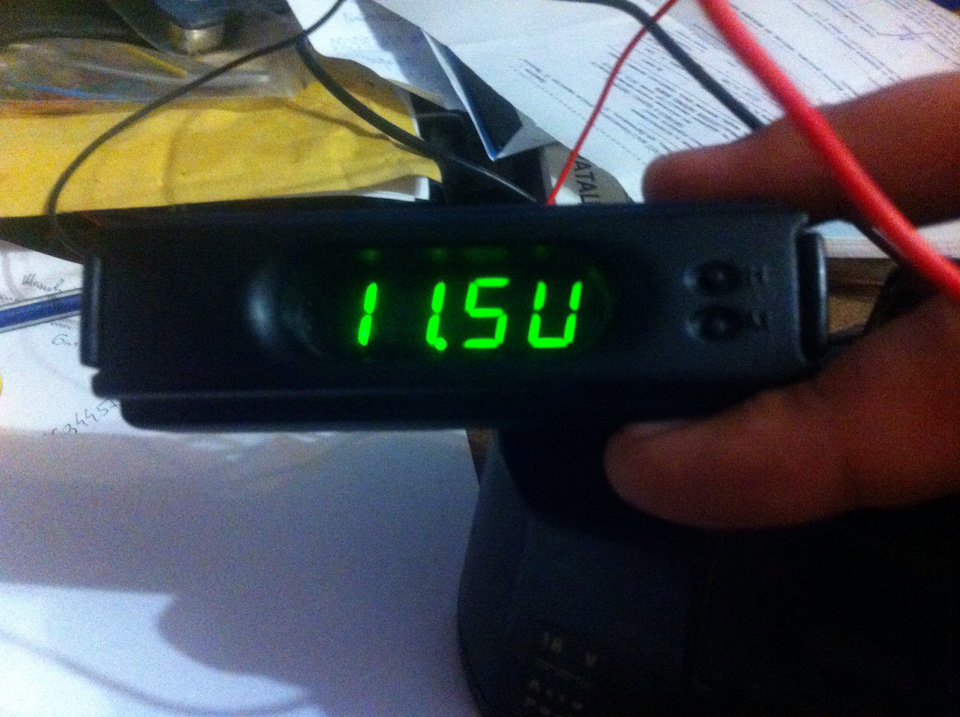

Індикація напруги

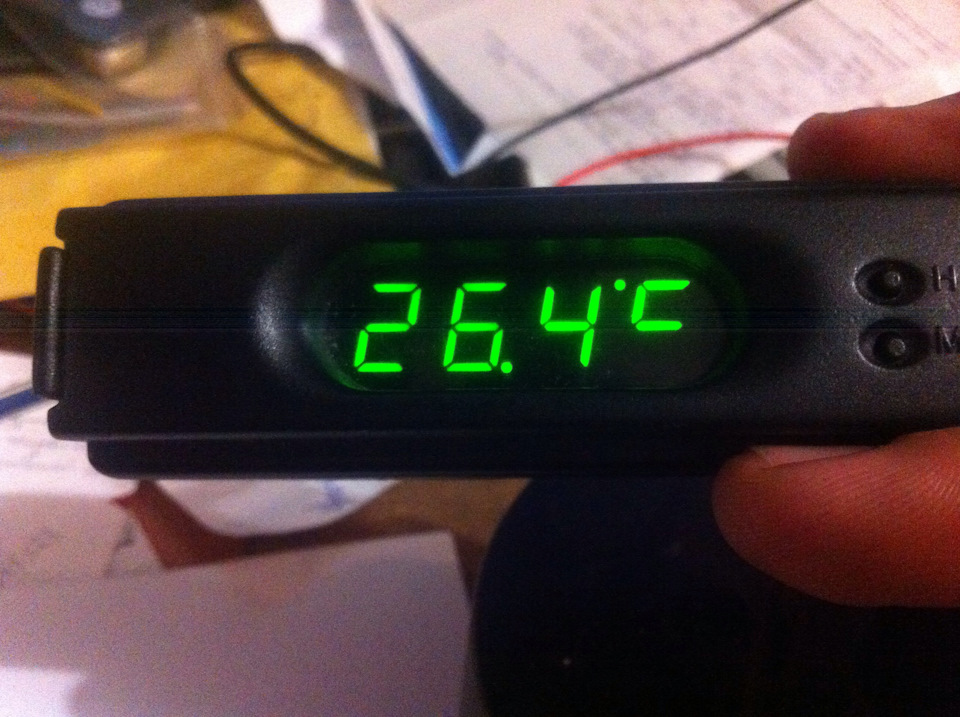

Індикація температури

І це все в рідному корпусі годинника і для підключеннявикористовується стандартна проводка, без будь-яких переробок .
Далі по докладніше))) На сторінках всім відомого сайту зПіднебесної, натрапив на такі годинники:

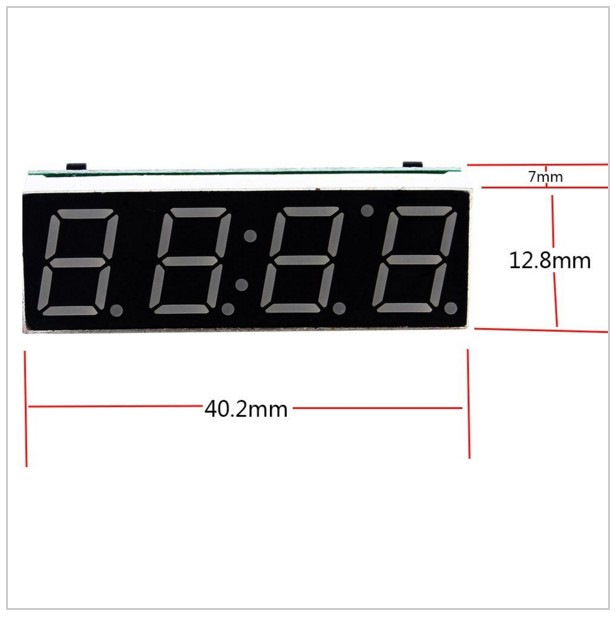

Розміри самих годинників

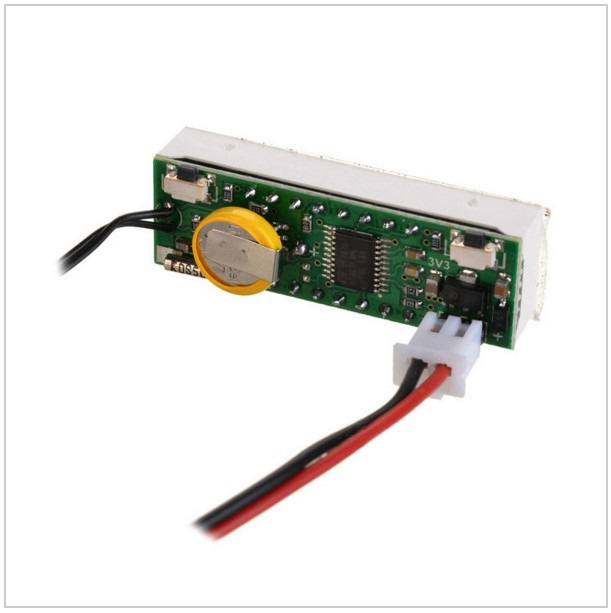

Часики (вид ззаду)<
Як описував вище, індикація трьох режимів. Тобто почерзі:Годинник+Вольтметр або Годинник+Вольтметр+Температура. Єможливість коригування точності ходу годинника, точності вимірюваньвольтметра та температури.
При цьому на сайті є можливість замовлення в трьох колірнихрежимах. Це на любителя — кому який колір подобається.Так як умоєму авто в салоні основний колір підсвічування різних приладів —зелений, то й годинник придбав, теж зеленого кольору. Не чекаючи наприбуття посилочки, приступив до пошуку корпусу годинника. Пошуктут
За години велике спасибі resetore. Для експериментубув наданий двокнопковий годинник (робочий, але з відірванимекраном після невдалої спроби заміни світлодіодів підсвічування).клона" довелося видалити з плати все, крім кнопок. Мікросхема і всіінші (транзистори, діоди, резистори, конденсатори, кварці) видаленіДалі, за допомогою дрімання, знято на платі мідні доріжки тавирізано посадковий отвір під новий годинник.
Ось така робота —

Далі, за допомогою термоклею, в цей отвір була закріплена платанового годинника.

Впровадження годинника (праворуч вгорі — термодатчик)

Підключення живлення самого годинника здійснено зі штатногороз'єму:

Плюс взято з ніжки №2 IGN, мінус з ніжки №6 GND. Після складаннягодинника з'ясувалося, що оригінальне прозоре скло в корпусігодинника занадто прозоре і через нього чітко видно самісвітлодіодні індикатори.Заради годин — купувати метр тонувальноїплівки якось не особливо хотілося))) І тут прийшов мені на допомогудрайвівець Тарас відомий на сайті під нікнеймомfunhackfactory. Котрий абсолютно безкоштовно виславмені в конверті тонувальну плівку, якої вистачить більше десяткагодин. Величезне тобі спасибі, Тарасе!
Вигляд годин без тонувальної плівки

Сама плівка була наклеєна на індикатор.

Плівка на місці
Вигляд з плівкою Ах, так, пропустив дещо. На годиннику кнопкиуправління знаходяться зверху! А в корпусі годинника кнопкививедені на передню панель. Тому за допомогою паяльника булипаралельно підключені за допомогою дротів кнопки годинника напередній панелі. Для надійності дроту закріплено термоклеєм.
Підключені дроти кнопок

Загальні фінансові витрати склали:
Годинник двокнопковий Ланос б/в =90 грн< br/>
Новий годинник 3 в 1 =130 грн
Разом:220 грн
Посилання на сам годинник:Годинник 3 в 1 у трьох кольорах
> Якщо брати червоного кольору, то бачив і дешевше, трохи віншому виконанні кнопок:Червоний годинник

І ще раз, велике спасибі, моїм помічникамfunhackfactory< /span> і resetore Занепосильний внесок у здійсненні даного проекту.
Також хочу висловити подяку urecvip, першому "критику", який побачив цей проект на початкових стадіях та схваливйого подальше здійснення. Юрко дякую, що не дав померти цьомупроекту в зародку.
