Вітаю всіх читачів та передплатників у черговому записі в БЖ.
Цього разу хочу всім розповісти, як самостійно можна "тюнінгувати"адаптер K-line не викидаючи зайвих грошей на вітер.
Усім відомо, що найпростіші адаптери читають лише дані по лініїK-line, за що так і прозвані, але при цьому на тестовому роз'ємі єсигнал AirBag і ABS. > Раніше, коли самостійно встановлював блокAirBag, для скидання помилок користувався проводами перемичками.Алепізніше, вирішив зробити все по феншу)))

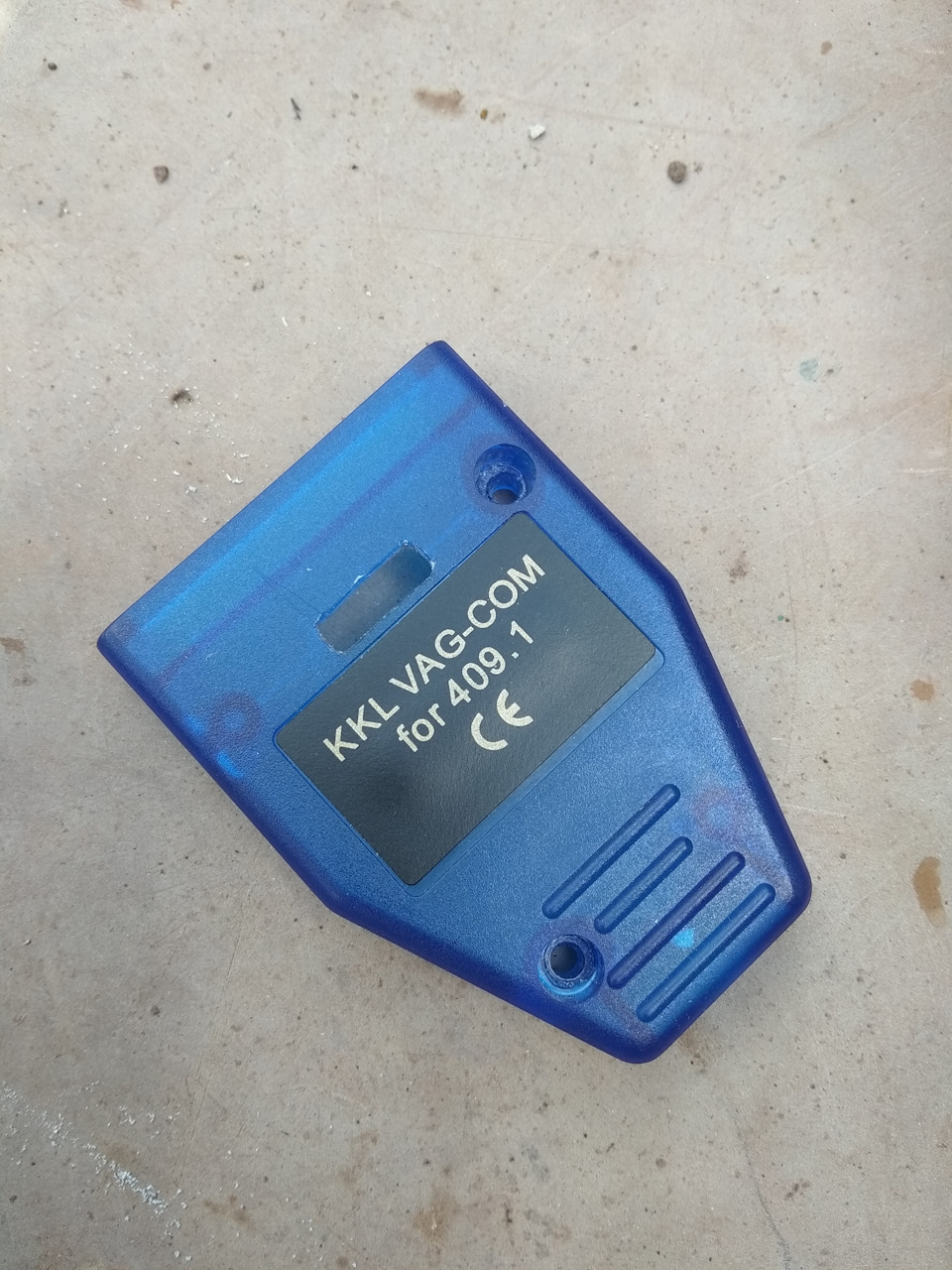

Найпростіший K-line і проводи-перемички.
< p>

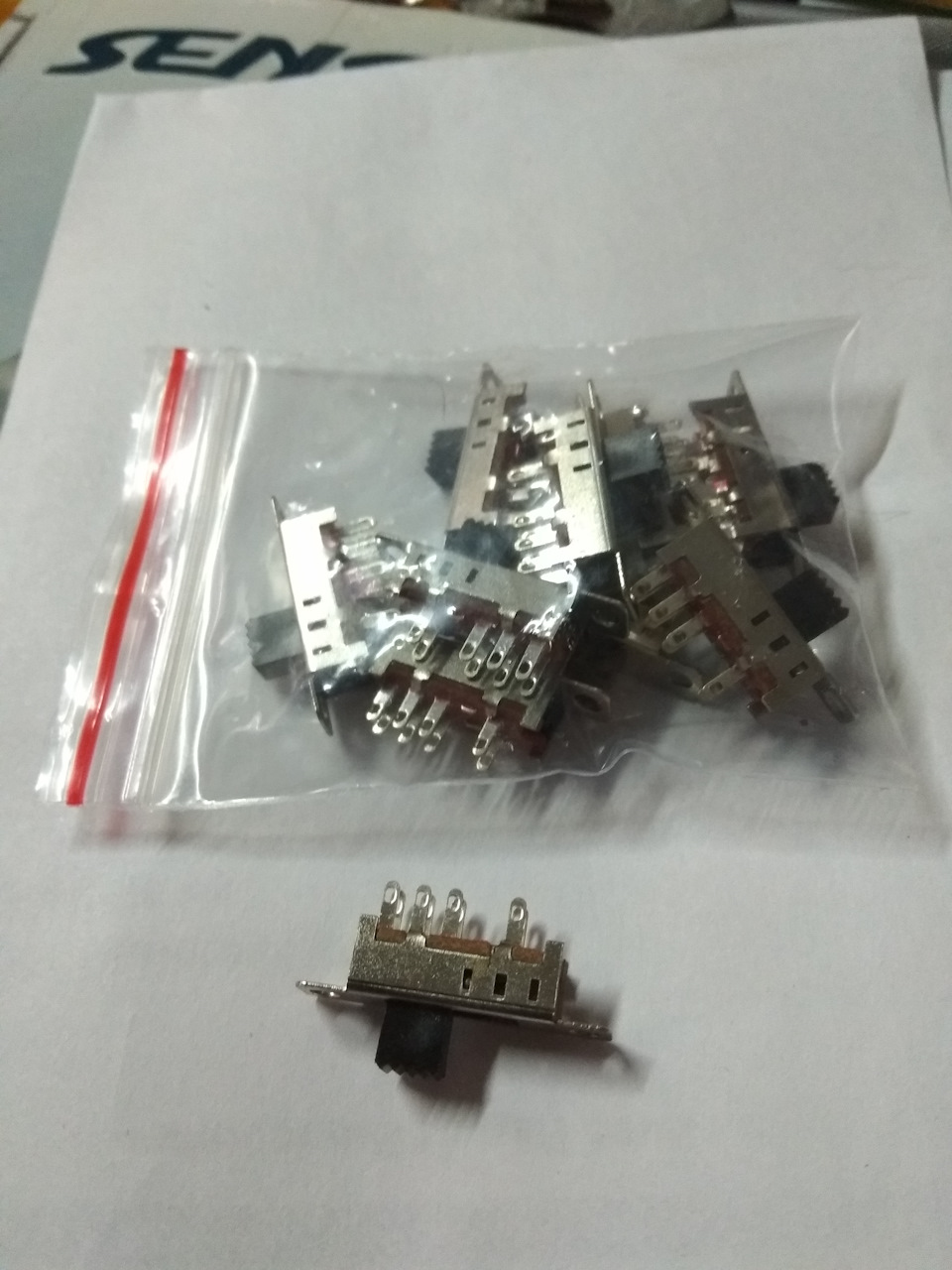

Для втілення своєї ідеї в життя, на всьому відомому сайті вПіднебесній був замовлений пакетик з перемикачами на три положення.замовлення їх 10 штук, але нам знадобиться лише один.

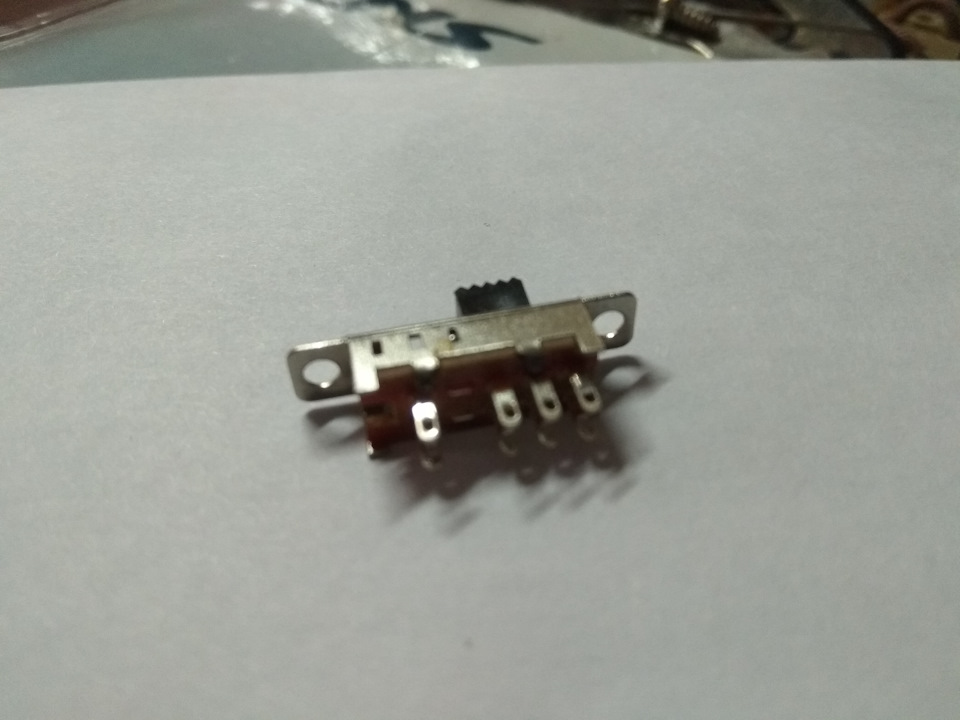

Ось такий.
Далі розбираємо адаптер, у корпусі робимо отвір для перемикача івстановлюємо на місце.
Робимо отвір під перемикач.

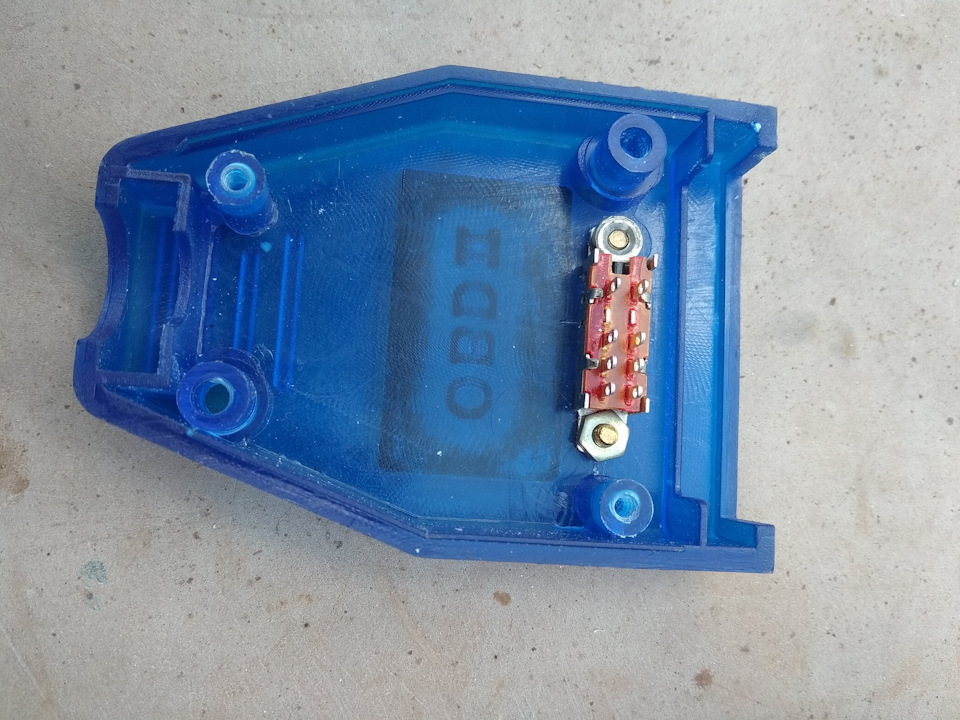

Приміряємо і прикручуємо на болтики
Як то так.
Далі перевіряємо, чи не заважатиме сам перемикач радіоелементамна платі.
Все нормально! Далі, на самій платі адаптера знаходимо доріжку, щойде з ніжки K-line і перерізаємо її. Перерізана доріжка
Залудив краї доріжок видно краще.
Далі, згідно з призначенням ніжок самого роз'єму проводимопідпаювання проводів до мікроперемикача.
Призначення ніжок.
Від ніжки K-line і загальний на плату (до мікросхеми)

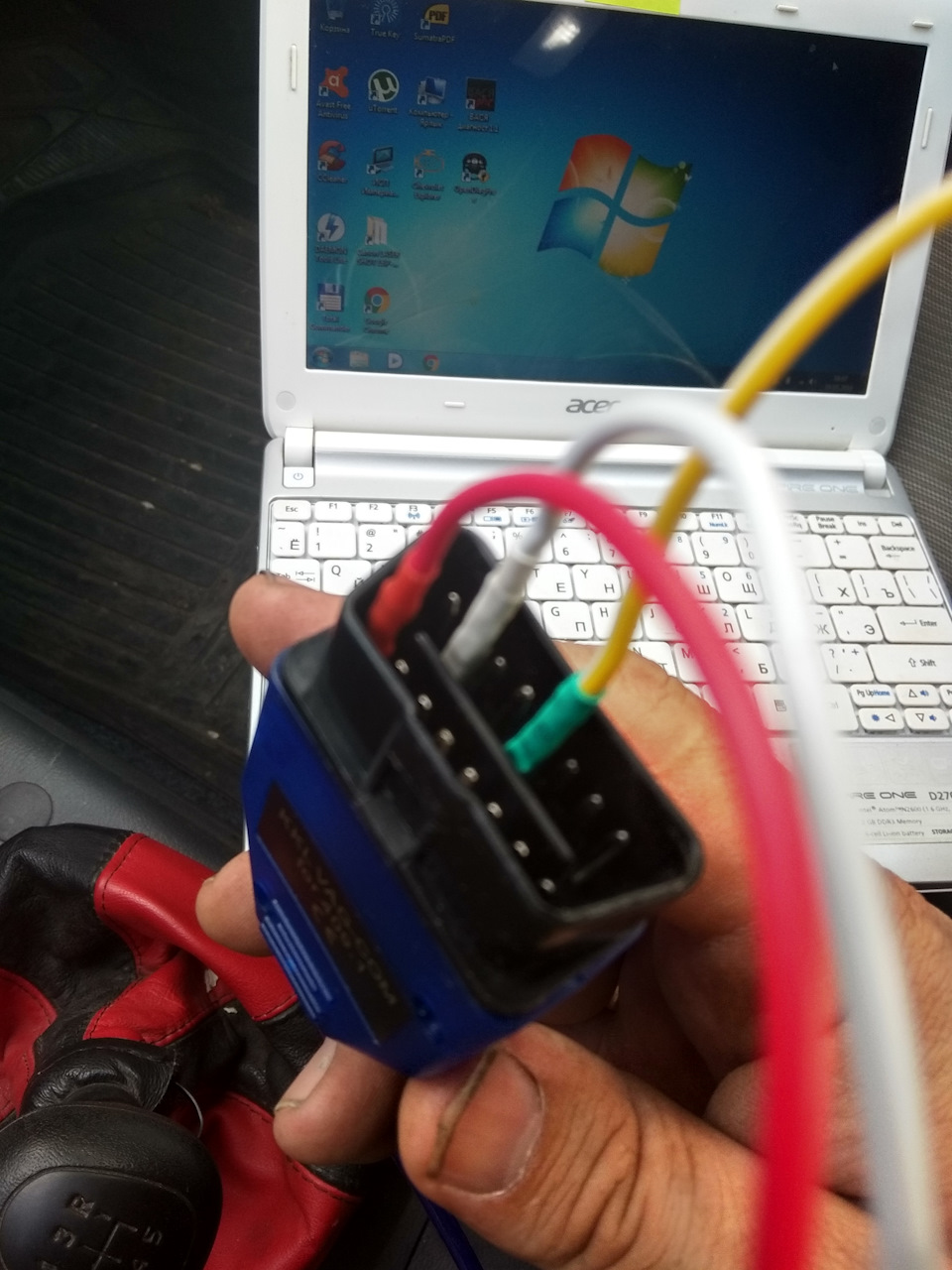

Від AirBag і ABS на перемикач. Збираємо все в купу. Перевіряємопрацездатність на своєму авто!
Зібраний та робочий вигляд.
Перевірена робота з ЕБУ та AirBag. ABS у мене немає - тому вибачте, перевірити не на кому(((
Дякую всім, хто дочитав.
)
