У Новому 2019 році, що настав, зважився написати цикл записів усвоєму БЖ про призначення проводів роз'ємів Ланос+Сенс+Шанс.
Всі записи можна знайти за посиланнями нижче:< br/>
Роз'єм С101
Роз'єм С201
Роз'єм C202
Роз'єм С203
Роз'єм С204
> Роз'єм С205
Роз'єм С206
Роз'єм С207
Роз'єм С208
Роз'єм С219
Перший запис присвятимо роз'єму С206. На проханняandriuszt, цей роз'єм описуємо першим.
Обмовлюся відразу, кольори проводів можуть відрізнятися відпоказаних на фото і вказаних у таблиці через різні виробникиавтомобілів та комплектуючих.

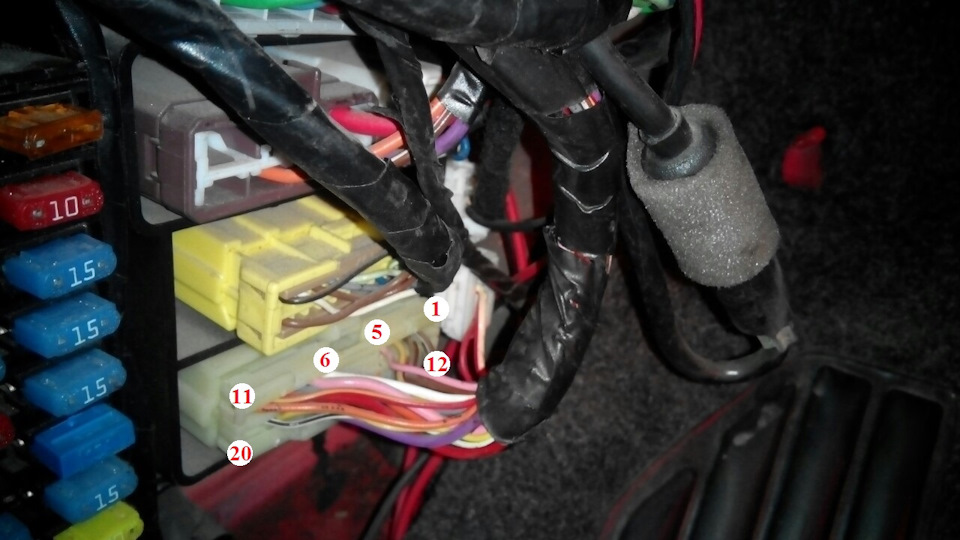

Розташування роз'єму С206 та номерування контактів
Особлива подяка DoubleTiger За надане фотороз'єму.

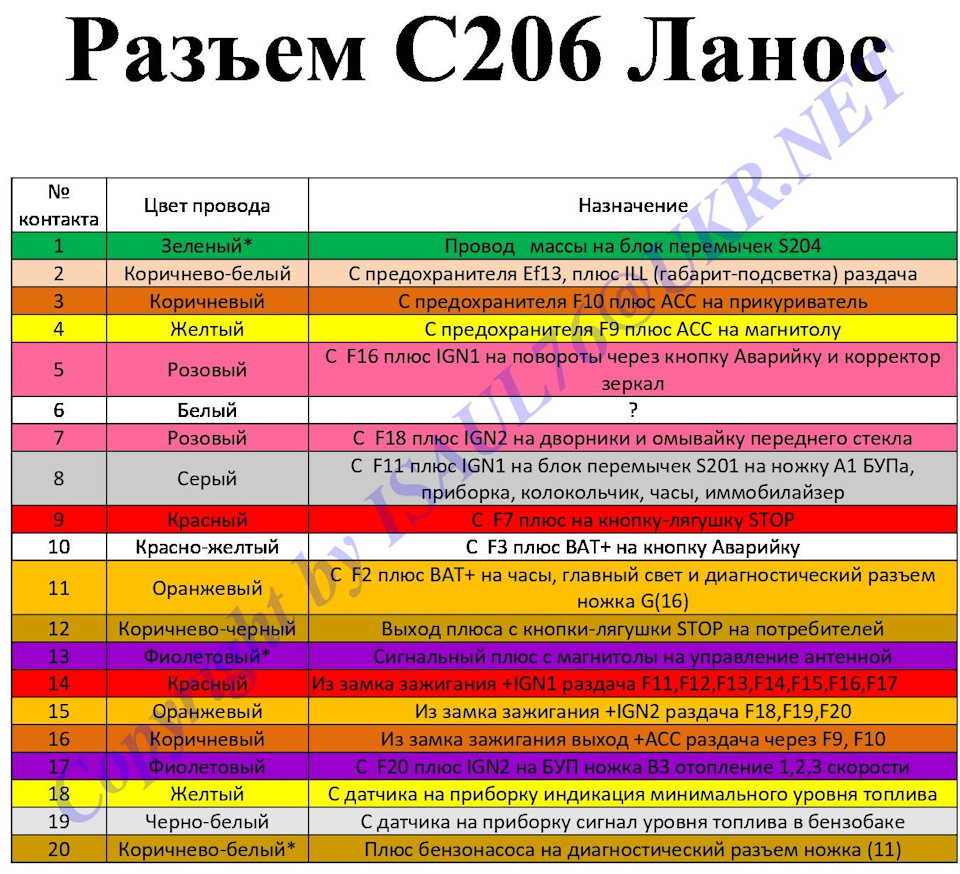

Призначення контактів
Єдиний не описаний провід під №6 (білого кольору), не можу знайтипризначення.Мабуть під гібридне реле.Якщо знає призначення, внесупоправки.
< p>

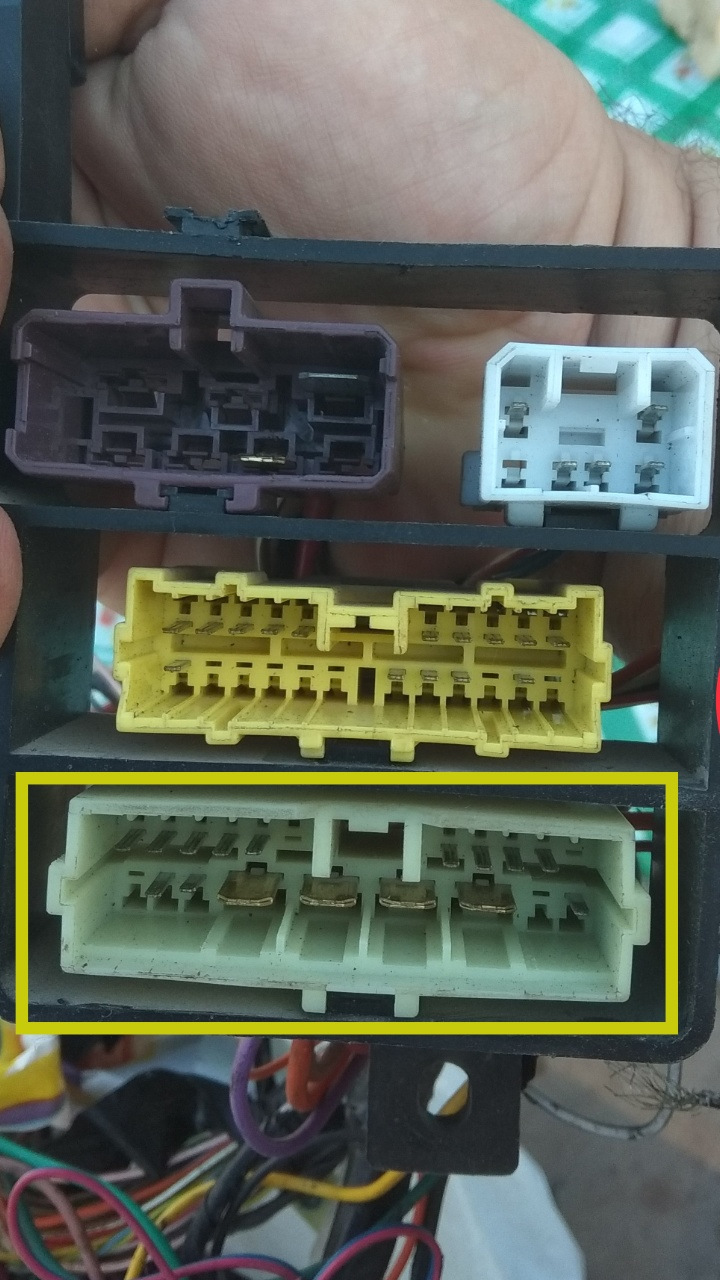

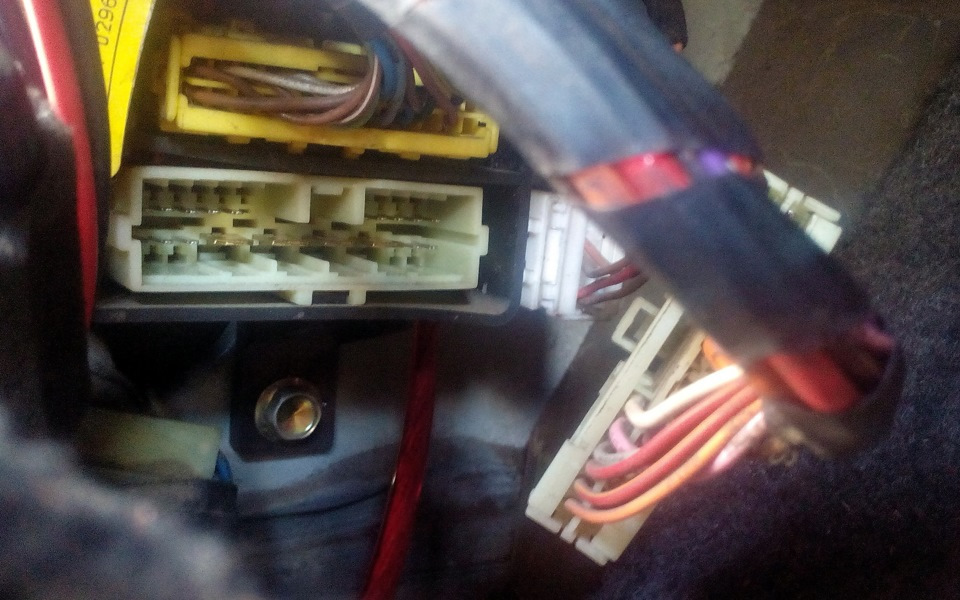

PS Додано кілька годин по тому. Дивимося фото.
Білий провід під №6 У частині у відповідь контакту немає!
Немає контакту №1, №6, №13, №20
Коментарі6
Знайшов пін 6 (білий провід) у цьому роз'ємі.Як я зрозумів, це керуючий з перемикача на мотор заднього очищувача скла хетчбека.
Дякую за підказку. Увечері доповнимо)))
Дякую. Собі в закладки.
в закладки
Дякую! Реально корисний запис.
Відмінна стаття))) По більш би такі їх статей)))Призначення цього дроту, спробую ще раз стати буквою Зю тобі дізнатися)))І дякую за привіт 👋
