Для початку, що потрібно:

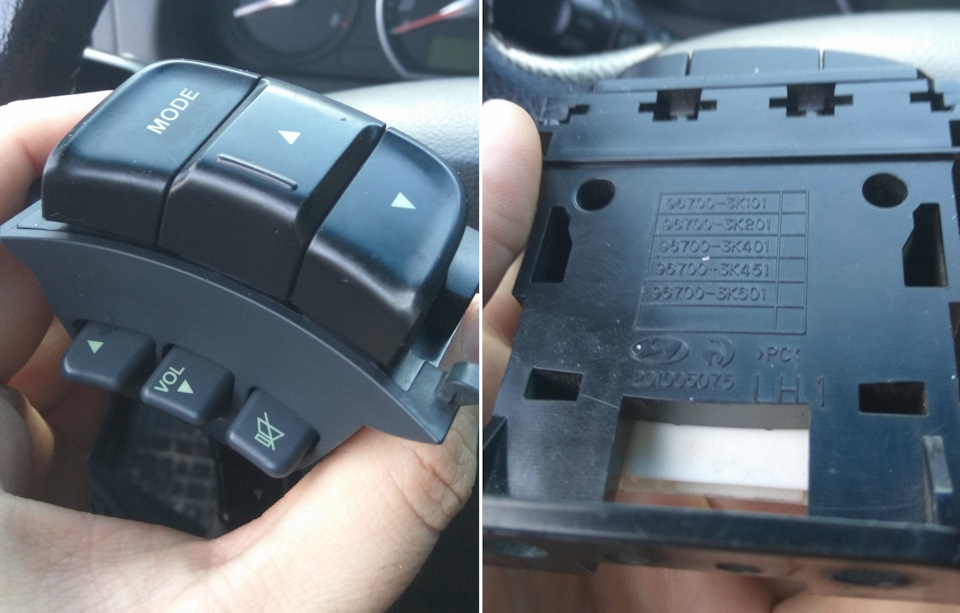

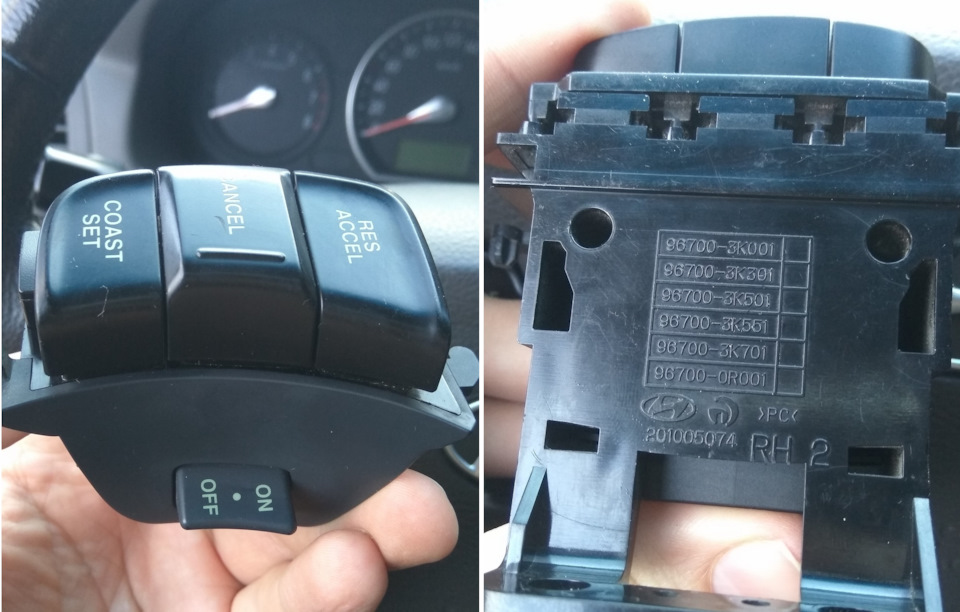

Кнопки на кермо (з керуванням круїзом та медіа):
>

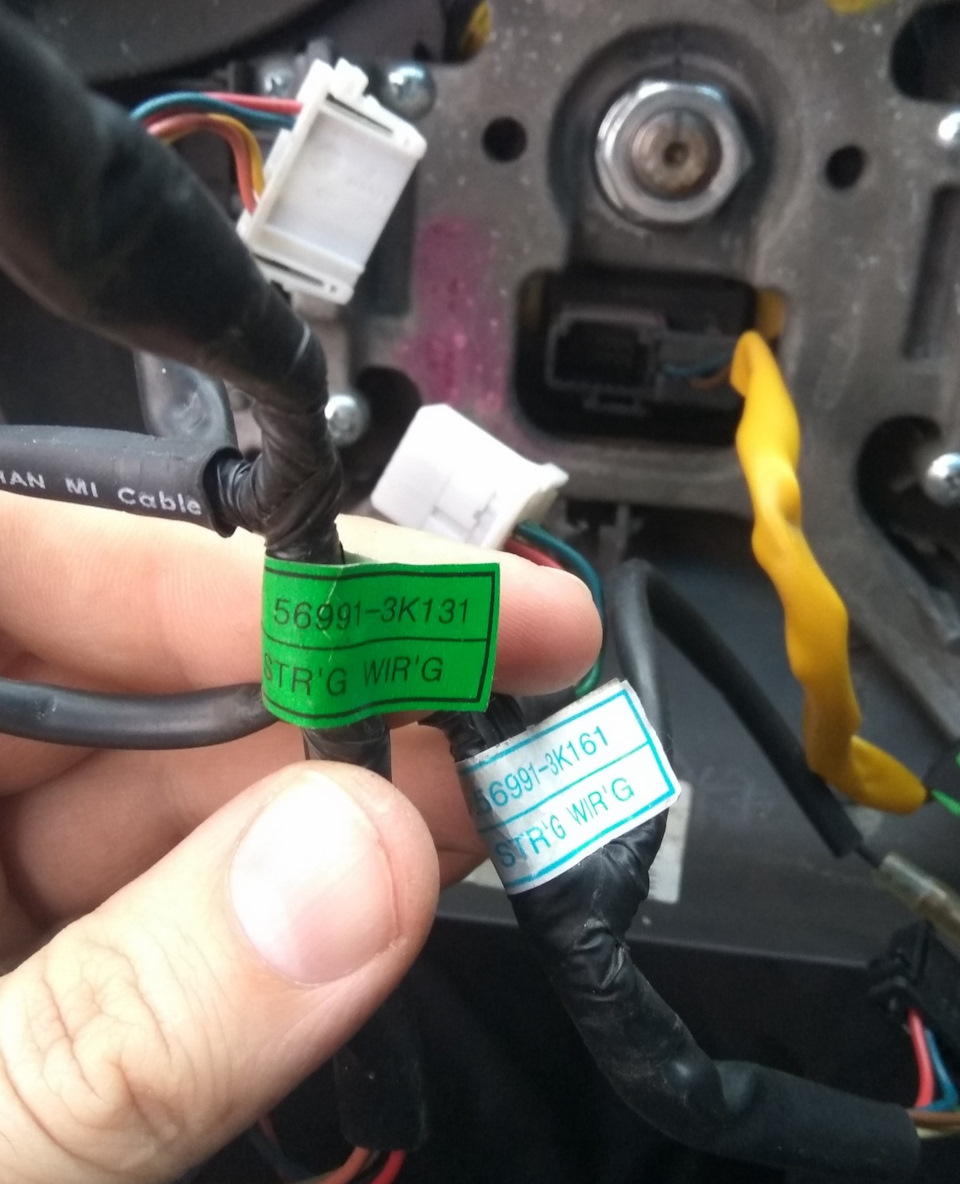

Також потрібна проводка від цих самих кнопок на равлик керма (збілим ярликом проводка під круїз, із зеленим — стара, яка булатільки для медіа):

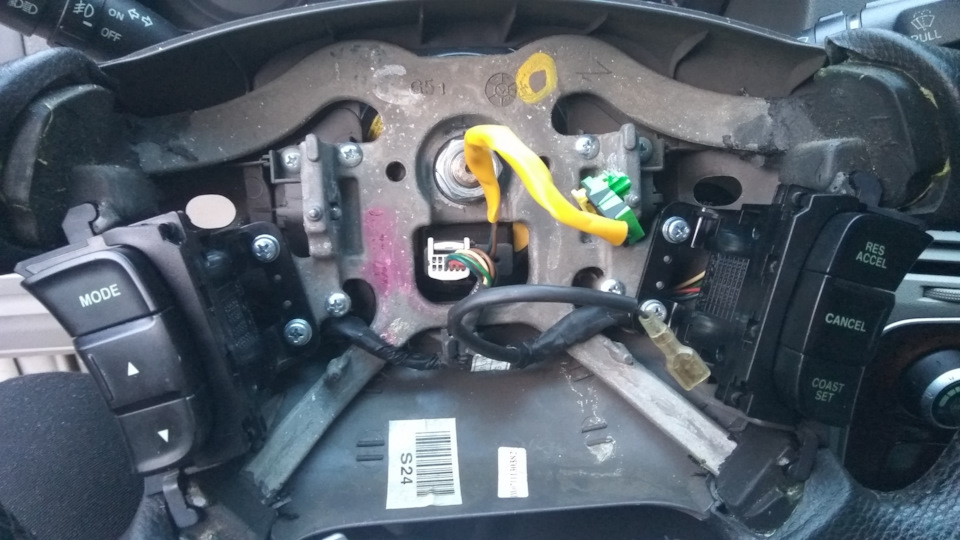

І за підсумком встановлено — проводка та кнопки в кермо:

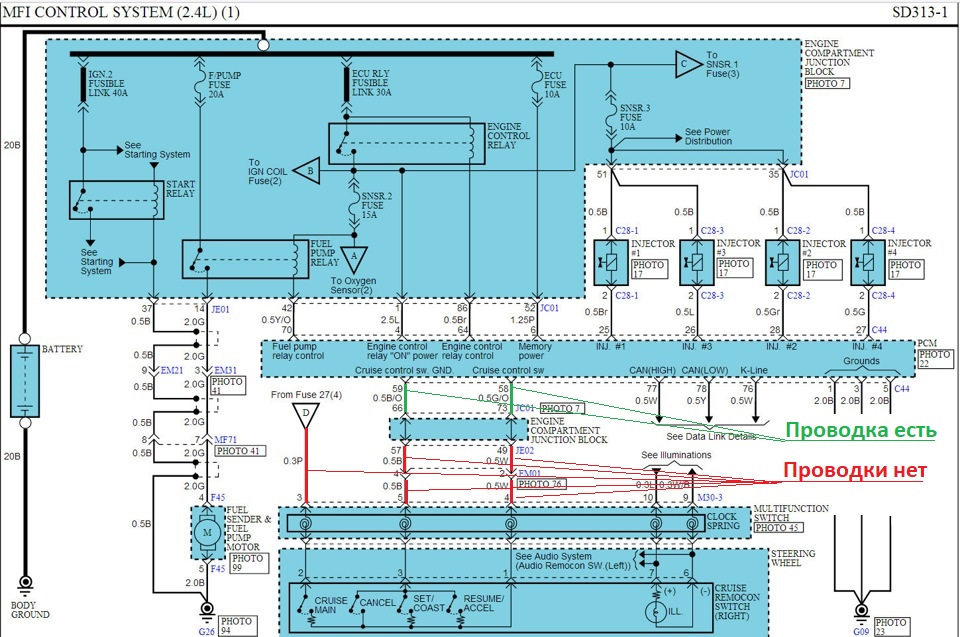

Тепер знаємося на схемах, і визначаємо, що нам потрібно і чогоне вистачає У результаті, равлик у кермі не урізаний, тобто йогоміняти не потрібно.Через нього має передатися 2 сигнальні дроти зкнопок круїзу на ЕБУ, а також 1 провід - подати харчування для цихкнопок.За схемами також видно (і зазначено ), які дроти є, якихнемає.Біля кожного роз'єму написано його "ім'я".Отже, виходить умене небуло проводки з М30-3 (цей вставляється в равлик керма) доЕМ01 (це знаходиться на правій (! ) стійці, де у водія важільвідкриття капота, а це також тільки праворуч. Ну і потім із ЕМ01 наJE02. А далі, як виявилося, проведення є з JE02 на JC01 і потім наЕБУ. Все аналогічне - видно на схемах. Так як до ЕМ01 танутьсядалеко і безглуздо, я скоротив шлях, і з М30-3 відразу пішов наJE02. Для всіх зазначених роз'ємів я знайшов оригінальні піни зрозбирання:Отже, потрібно 6 проводів:2 — з кнопок круїзу наЕБУ;
/>
1 - живлення для кнопок круїзу;
2 - з ЕБУ на приладовий щиток, індикація "CRUISE" та "SET";
1 - сигнал з педалі зчеплення для відключення круїзу в моментнатискання на педаль. Для цього я купив 2-х контактний датчик93810-2E000. Далі - підключення:Для зручності - знімаємо акумуляторі корпус повітряного фільтра:
Потому знімаємо верхню частину блоку реле та запобіжників:
Отримуємо такий вигляд:
< /
Тут (зліва направо) JE02 | JC01 | JE01. Виймаємо потрібний намJE02, і вставляємо дроти, що бракують. На фото видно кабель візоленті та гофрі — саме нова коса:У салон проводку проклав потехнологічному отвору, де у 2-х літрових авто йде трос газу. У 2.4моторів, нагадаю, педаль газу - електронна. Якщо все це зробити іпідключити - повинно спрацювати ... Але ні! У мене ніякої реакції, на жаль…
Що нового? br> - живлення на кнопки теж подається;
- на обох проводах від ЕБУ в щиток приладів - завжди є +4.33v, ініяк не змінюється ні в русі, ні при заводці авто;
<
— кнопки круїзу робітники — розбирав, перевіряв доріжки і потрібнийопір./p>
Що ще може бути?
Відгукніться, у кого дорестайл 2.4 на механіці та зкруїзом! Можливо, у нас різні ЕБУ?
p>
Якось так…
Коментарі16
Та ж біда, пригнав сонату 2,4 дорест на механіці, але комплектація без мультикерма і відповідно круїзу. Відразу захотів поміняти кермо і спробувати підключити круїз, але я так розумію це дуже непросто і без досвіду туди лізти не варто
Себе думав теж зробити, але після прочитання даного топіка зрозумів що все-таки краще туди не лізти. Надто вже складно.
Як за підсумком виявилося, комплектація 2.4 бензин на механіці з круїзом дуже рідкісна, крім керма, кнопок і проводки потрібно знайти дуже рідкісний ебу, якого ні в Україні, ні десь поблизу немає у продажу. Так що або ставити автомат і мізки від 2.4 ...
Сонати на механіці дорик з круїзом існують тільки у варіанті 2,0 crdi на бензинках жодного разу не бачив круїз на хутро тільки акпп я думаю що програма ебу з круїзом інша
Цікаве висловлювання, яким чином дизельний двигун є пріоритетом для встановлення круїзу із заводу?
Х, З займаюся розбором сонат нф пишу те що бачив сам на авто які приганяв
Існують, існують. Бачив парочку на сайтах продажів, + у своєму місті одну прямий наживо бачив, але власника не було у машини. Буду її чергувати може побачу інший блоу ЕБУ ...
Походу це рідкісна комлектація на така продається одна свіжо розмитнена зі швеції
Так то так, але на магнітолу приходить другий провід (пункт 6 7 на картинці), от і питання, він виходить зав'язаний під кнопки круїзу? Якщо так, то керування то резистивне, по опору. І на магнітолі є key1 key2. Зараз працює кей1 під 6 кнопок. Коротше...
Ні, 2 проводи від кнопок йдуть на 2 входи магнітоли (в оригіналі). Так у мене було, коли магнітолу змінював (є запис у БЖ). І на кнопках з круїзом - буде також - на магнітолу йде тих же 2 дроти. І так, управління з опору.
З кнопок йдуть 2 дроти, задіяний лише 1, s remo, а r remo не задіяний
І працюють усі 6 кнопок? Якщо так, то нічого не придумати більше… Або ми про різне говоримо…(
Так, всі 6 працюють.
Мені чого цікавого, можу такі кнопки за 300р купити, у мене по 3 з кожного боку. Якщо їх візьму, можу розширити функціонал кнопок для магнітоли, або вони тільки на круїз йдуть?
Виходить, для магнітоли 6 кнопок, по 3 з кожного боку. А якщо брати з круїзом, то все управління магнітолою йде на ліву сторону керма (все тих же 6 кнопок), а справа стає управління круїзом. Так що на магнітолу це ніяк не вплине...
У мене теж дорестайл 2.4 на механіці, але на жаль круїзу немає. Думав спробувати поставити. Не зміг знайти кермо з кнопками круїзу в гідному стані за осудні гроші, так як у мене кермо взагалі без кнопок. Хочу побажати тобі удачі в якнайшвидшому виріш...
