Як і все в техніці:одного прекрасного дня… При відкритті багажниказамок клацнув з незвичайним хрускотом. Двері відчинилися, мікровимикач, який частенько не працював, ввімкнуло світло.Післязакриття і спробі відкрити знову-коротке клацання ітиша.Електромоторчик працює, а шестерню не крутить.На драйві багатозаписів про "це хрускіт", тому відразу все ясно-лопнула шестерня зпластику в електромеханічній частині замку. Що склейка цієї деталі- марна праця, відразу замовив новий.
Поки чекав замок, багажником користувався вкрай рідко.

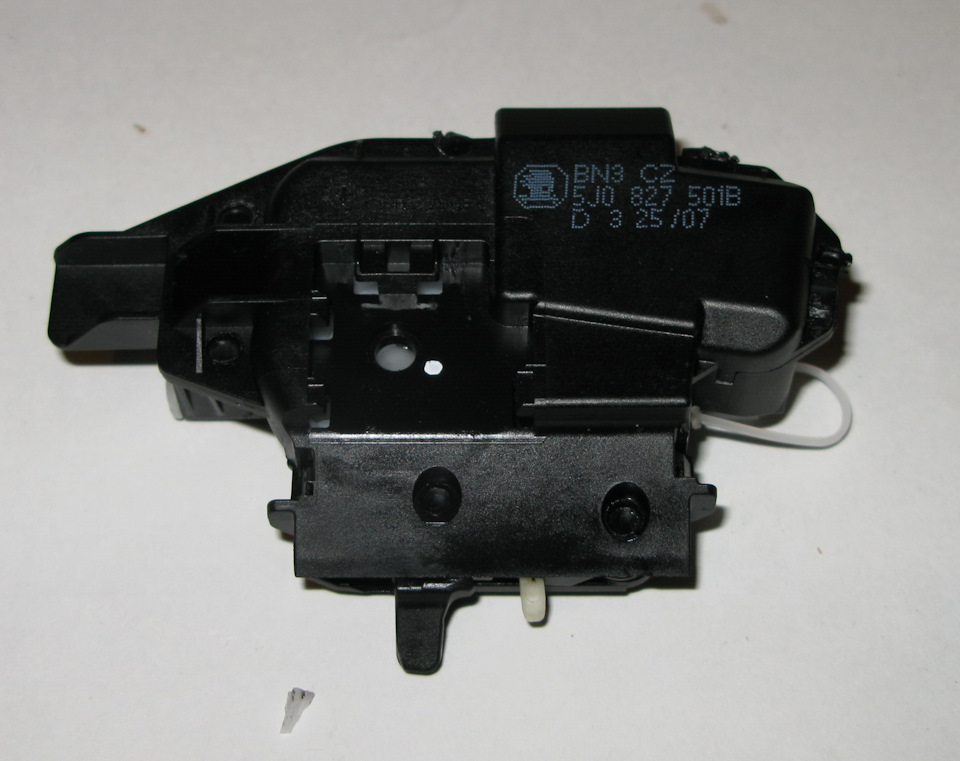

Номірний код замку 5J0 827 501B, і ціна прим.- 50$, є ще з індексомС за тією ж ціною, але є з номером 5J0 827 501D, і ціна такогоприм.- 33$, теж оригінал, замовив його.
Поки чекав новий замок, у вільний час вирішив зробити пробу ремонтустарого Як знімати замок, на драйві багато записів, та й складноготам нічого немає.
Частини замку з'єднані штифтом, Кіт. Легко видавлюєтьсявикруткою.
маленька частина- це частина зуба шестерні Електромеханічна (зпластмаси) частина спаяна точково, її треба акуратно роз'єднатитонкою викруткою або міцним ножем. Є ще дві клямки, незручно, алевідкрити можна. Розкривати обережно, є маленькі пружинки.
очевидність

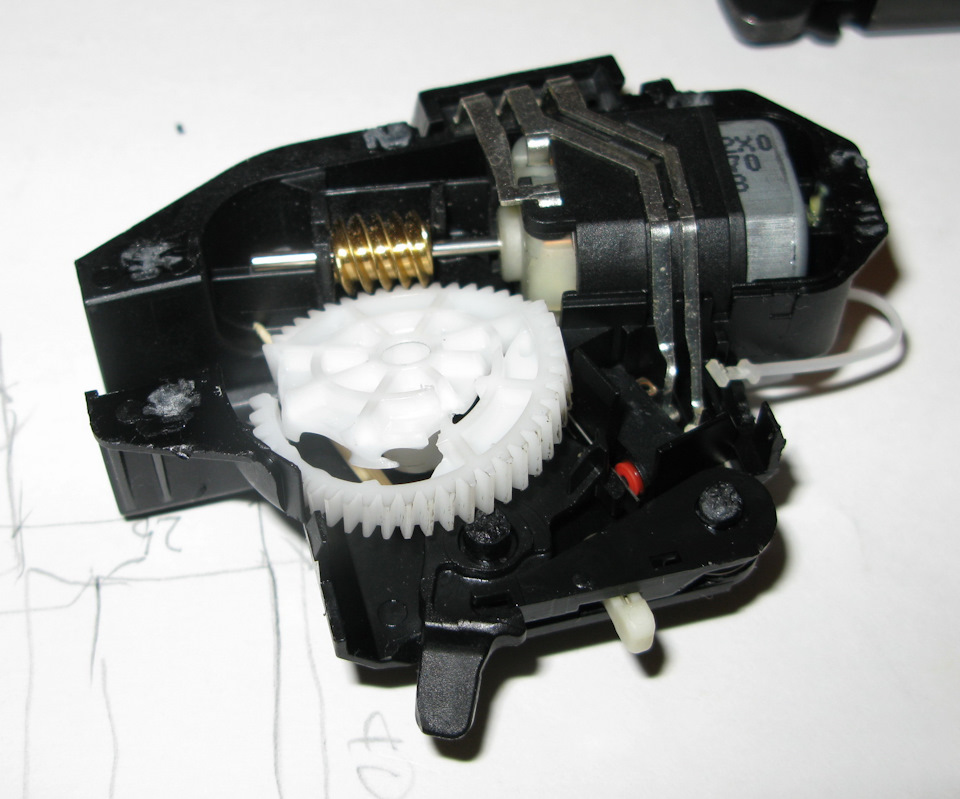

Шестерня розвалилася і стала в розпір, тому моторчик видавав лишеклацання.

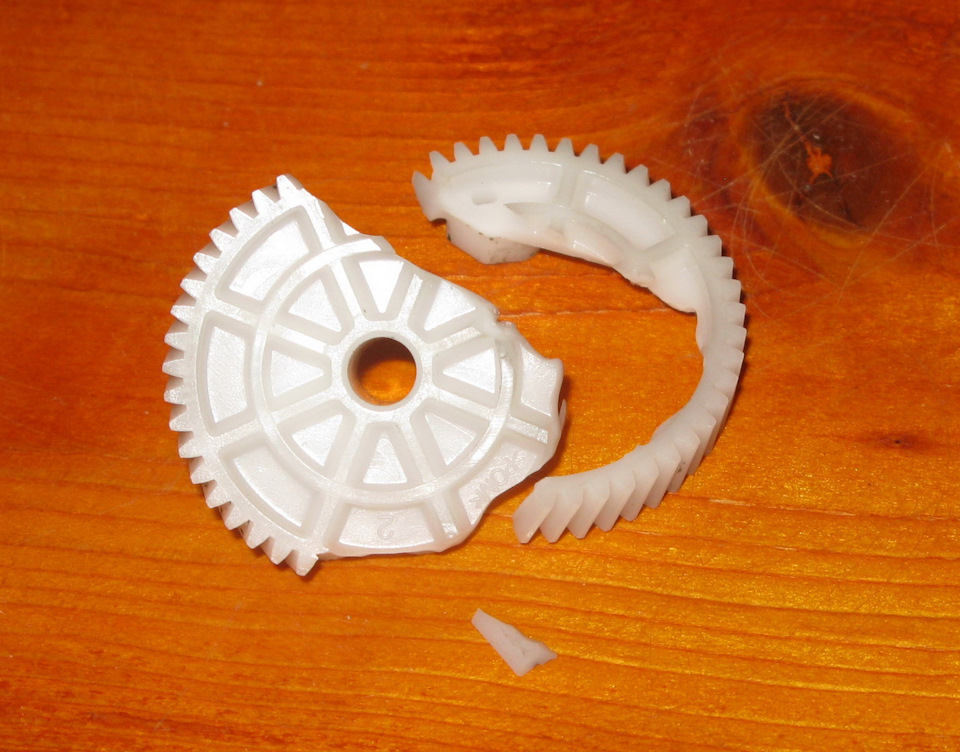

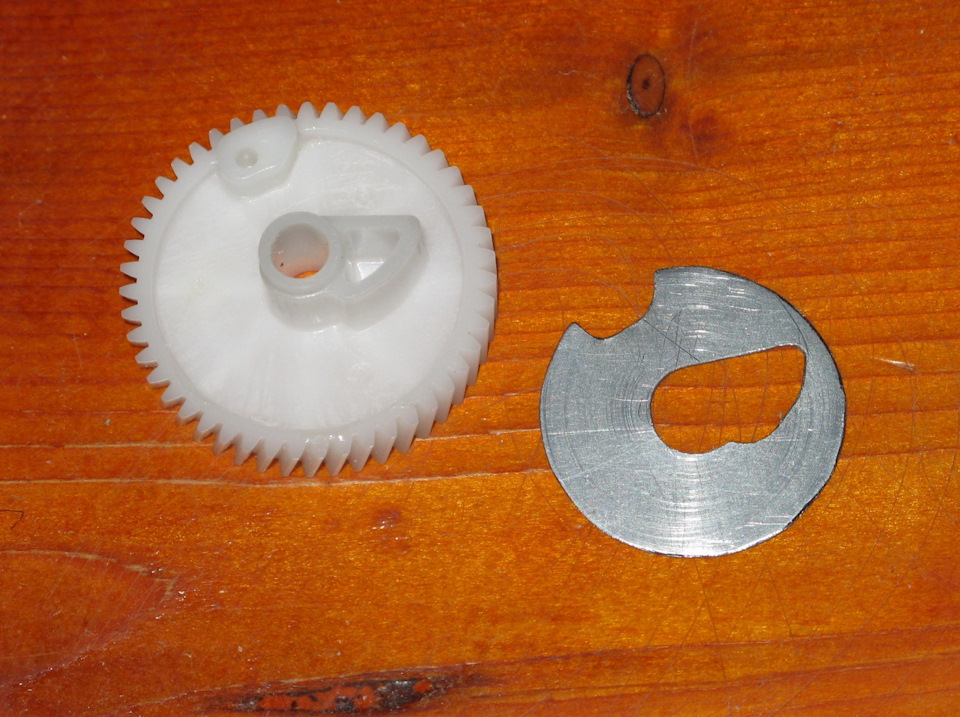

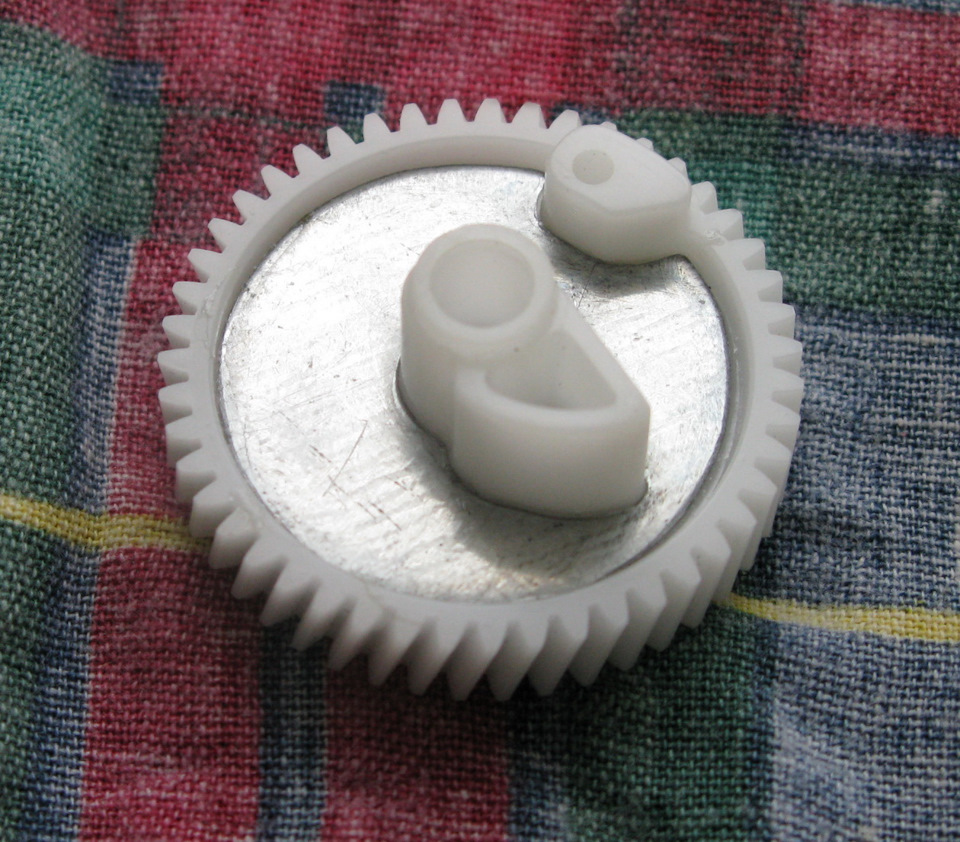

ого, просто розвалилася Викупував в уайт-спіриті і висушив. Склеївсупер клеєм, вирізав з оцинкованої жерсті колечко і теж приклеївдля фортеці. Складної форми кільце вийшло так і, нарешті, замокзробив розбірним, щоб за наступного ремонту не ламати пластик.Болтики та гайки найдрібніші.
з'єднання для повторного розтину
Все зібрав, помазав силіконом, встановив, і…- на один раз. Часузайняло декілька вечорів, більше для дослідження механізму замку.Тепер є розбірний донор.
А тим часом прийшов новий замок. І букви D.
Бо капелюхи болтів дряпають лак двері,
роздряпаний лак болтами
вирізав з поліетилену шайби
< /
болти з поліетиленовими шайбами
Поставив новий замок, звук його роботи відрізняється-клацає, якзбройовий затвор.
Ціна нового замку в exist 890 гривень, або прим. . 33 $.
Спасибі.
Рівних доріг та якісного палива для наших коней!
Доповнюю запис, через рік. Вже двічі питали як зібрати замок черезпружин, що вискочили.
1)Збираємо чорний важіль з двома пружинами і маленьким білим, нафото 10.
/>
2)Великий важіль (на фото 11 позначений червоним значком)встановлюємо на стрижень і так, щоб уперся в мікрик (фото 12);
3) Важіль з двома пружинами, вставляємо великою пружиною в корпусзамку (фото 11 зелений знак, фото 13) та заводимо під зачіпвеликого важеля (фото 11, синій знак, фото 14)
4) Загальний вигляд перед складанням на фото 15.
Для тих, хто хоче заморочитися з розбірним штифтом, фото 16. Требапиляти, думаю, вийде повністю ремонтопридатний замок. Зараза, уводійських дверях замок набагато зручніший для ремонту
фото 10, так виглядає, те, що зазвичай розлітається
фото 11
фото 12, важіль, який увімкн. Мікрик
фото 13, пружина на місці
фото 14
фото 15, перед збиранням частин корпусу
фото 16, товщина, діаметр, штифта 5 мм
Коментарі19
друкував pet-g шестреню Для складання просвердлив 6 отворів 3мм під дрібні саморізи. по суті в тих же місцях де і автор + - туди сюди)
А навіщо дірки свердлили крізь рухомі пластмасові елементи?
Це осі, на яких повертаються рухомі деталі. Ці осі приклеєні до кришки, і виконують функцію жорсткості конструкції та місце склеювання, при розборі необхідно відривати. Самі осі товсті, тому всередині вільно свердлиться дірка в 2 мм. під болтики для ...
Добрий день. Старий замок уже Фенікс, з новою шестернею, і зараз живіший за всіх живих.
А старий замок-Франкінштейн у Вас ще залишився? Подаруйте мені його
Тільки через салон. Опускаєте спинки заднього ряду сидінь, за допомогою ліхтаря знаходите отвір у порозі багажника, воно трохи правіше за центр, в цій дірочці є кнопка на замку, і за допомогою викрутки, або китайської палички, тиснете на язичок, або ...
як мені зняти якщо навіть відкрити не можу
3D модель 3dtoday.ru/3d-models/mech…gazhnika_volkswagen_polo/
посилання втомилося.альтернатива Моделька STL
Так, однакові, роблять в одному цеху, а різниця у В-штифт багаторазовий (мій випадок), в D-заклепаний. І ціна цієї літери інша. Але я показав його заміну на багаторазовий, на нижньому фото
Так B і D однакові замки? Можна брати дешевше і не паритися?
Ну Ви заморочилися і переробили конструкцію. Ідея дуже хороша. Хотілося б бачити як вийшло. Дякую.
Вичистив всю начинку, крім важелів. Поставив китайський актуатор у задніх дверях.Тягу завів у замок.Під'єднав проводку. Тепер китайський актуатор спрацьовує.Тяга смикає за важіль всередині замку і дверцята відкривається) Працює так уже років зо два.
Дякую, у Вас добре вийшло. На стороні з ребрами, в поглиблення заливав клей із содою, але цю суміш легко можна виколупати шилом. Супер клей цей пластик не клеїть.
Тож ремонтував. Але у мене шестерня не розвалилася так, з одного краю відірвалася. Склеїв клеєм Loctite, потім вирізав два шматки зі скловолокна, промазав шестірню епоксидкою, поклав скловолокно і зверху ще раз промазав. І так з двох боків. Другий ти...
Спасибі. І в мене блукали думки про епоксидку, але сумніви перебороли. Більше того, хотів спиляти інший бік і приклеїти пластикову шайбу, але відламаний зуб відкинув цю ідею, як безперспективну. Вам питання що було зроблено після проклеювання скловол...
З боку ребер зробив так Нарізав дрібні шматочки скловолокна, проклав у поглиблення, залив епоксидкою. Поклав вирізаний круглий шматок скловолокна, залив ще раз епоксидкою і прибрав зайве, щоб шар був якомога тоншим. Далі обрізав трохи по краях, щоб з...
таже фігня ) але розбирав винятково для інтересу, коли новий вже стоять
І це правильно. Зі старого донором може стати мікрик, він теж може нагадати про себе. Спасибі
