Переходимо на nomade v.2 - бюджетний варіант

Після того як в авто з'явилася можливість програвати флешки, іпочитавши коментарі до мого останнього запису в бортжурналі вирішивспробувати штатний модуль блютус мр3.
Мета — покращити комфорт з мінімальними витратами.
Перша економія - це головний пристрій.Якщо вам пощастить, томожливо ваша "голова" вже має всі необхідні функції і її міняти недоведеться.

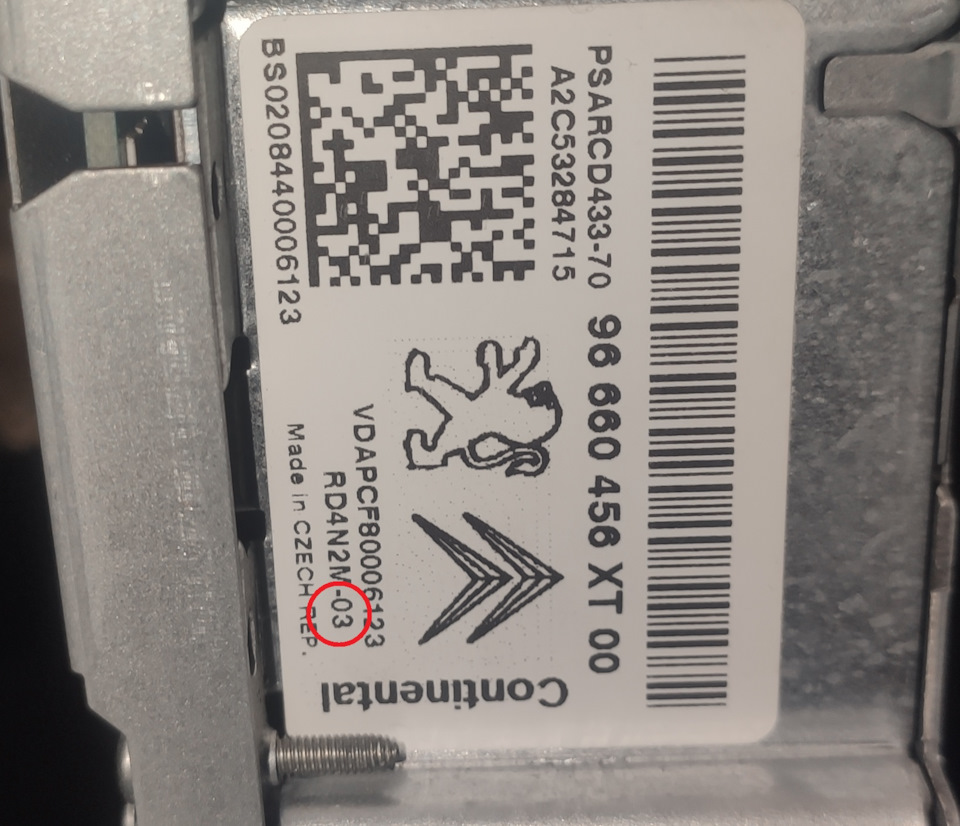

моя магнітола

Якщо в назві вашої магнітоли в кінці стоїть цифра "3" — то вампощастило. Модуля nomade v.2 Зазвичай розбирання за нього просятьдуже дорого — типу так має бути)))) Але я знайшов на ОЛХі за 400гривень без проводів і без мікрофона Шукав за серійним номеромs180073002 модулі власне два роз'єми.Один для підключення ЮСБфлешки, другий для підключення магнітоли (через АУКС), зовнішньогомікрофона, живлення та КАН шини по якій власне буде керуватися.

Схема підключення
< Третя економія - це проводка. Знайшов штатну - але дорого якдля пари проводів (((
Роз'єми підходять від старих системників - для підключеннязовнішніх ЮСБ. Вони правда на 5х2 контакту, а нам необхідно 9х2 вмодуль і 6х2 для аукса в магнітолу). Суперклей творить чудеса іроз'єми 5х2 перетворюються на ті, що нам необхідно.
До речі я вирішив не винаходити велосипед і харчування і КАН шинувзяв з магнітоли

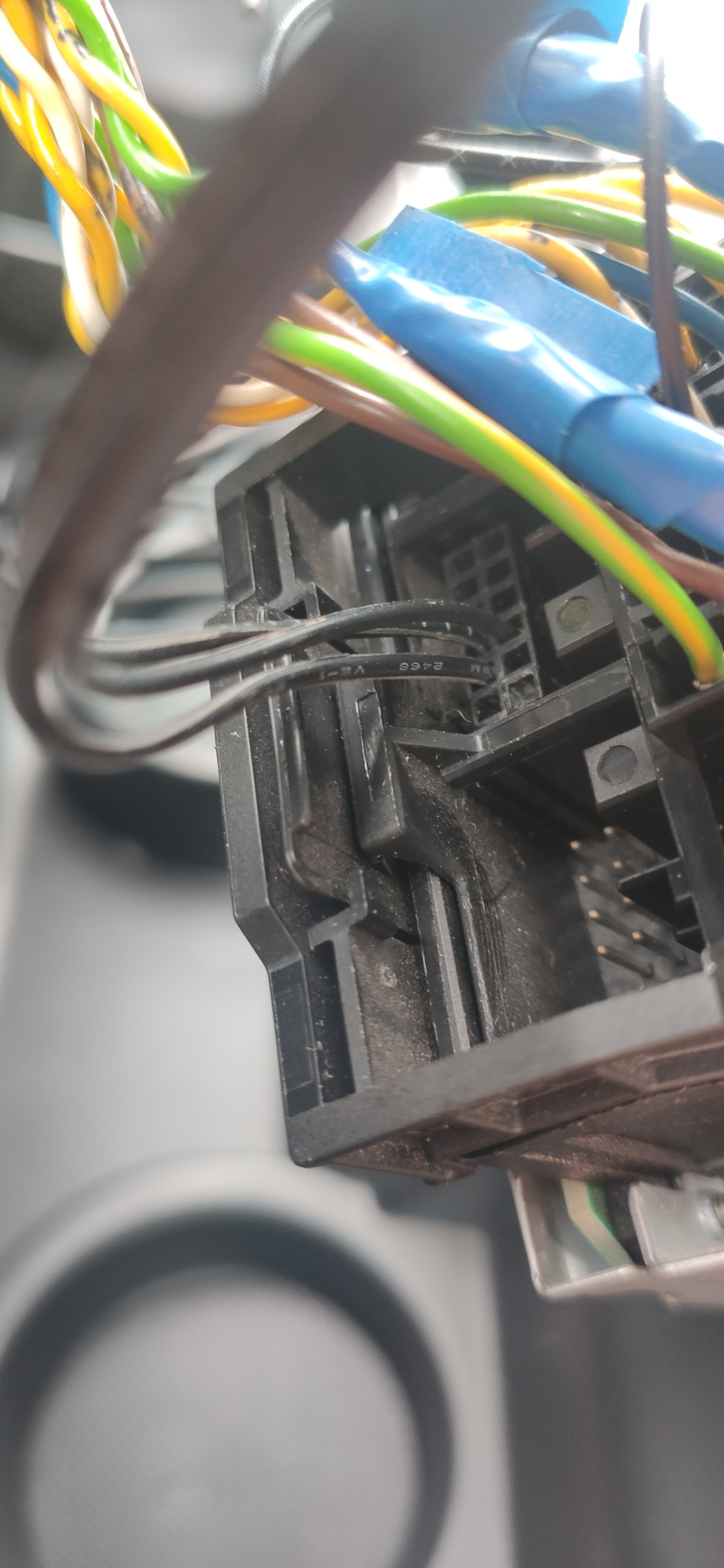

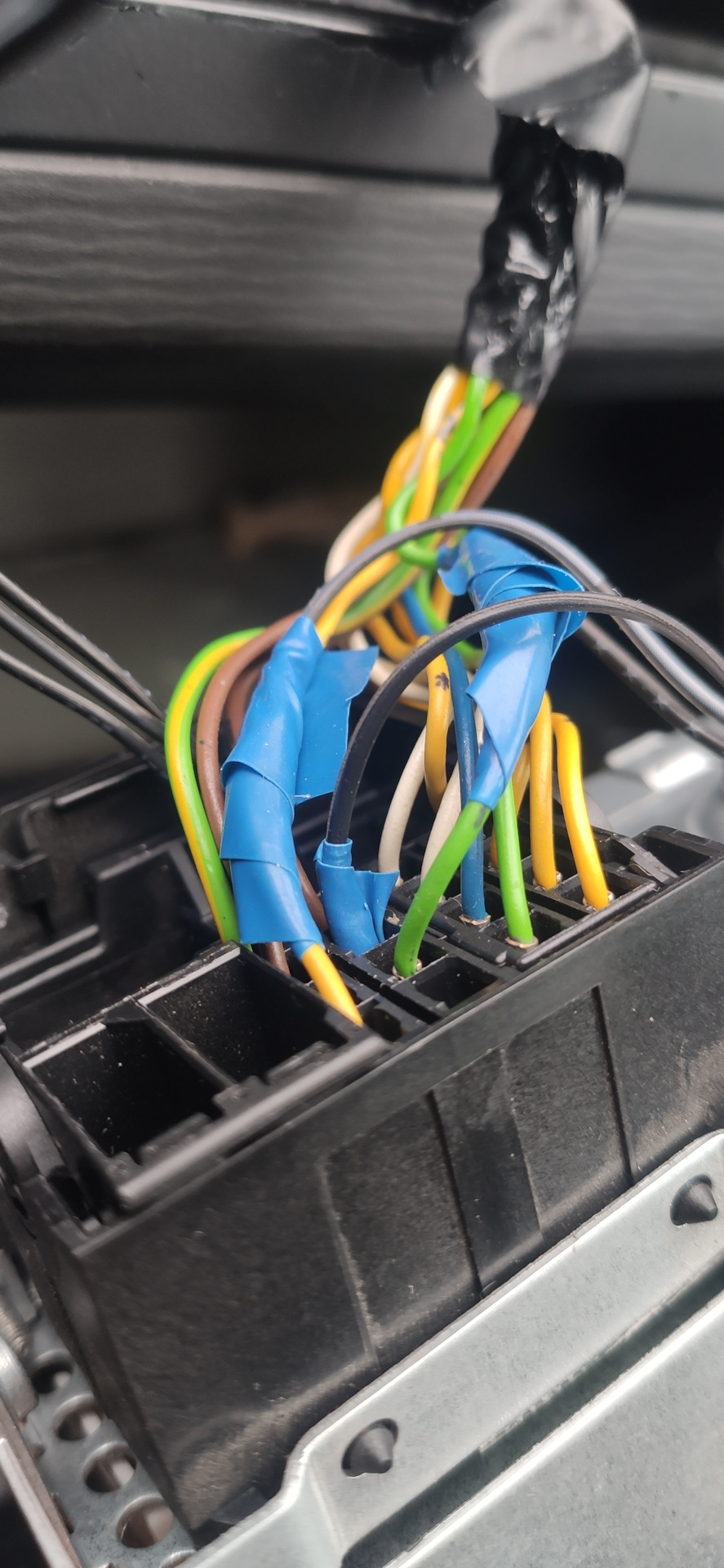

Підключення Живлення та КАН шини
Землю взяв з корпуса магнітоли
2, 5 мм Я таки заощадив, напаяв 4 клем типу "мама", кожну з нихзапакував у термоусадку. Вставив у модуль і зафіксував все гарячимклеєм. .

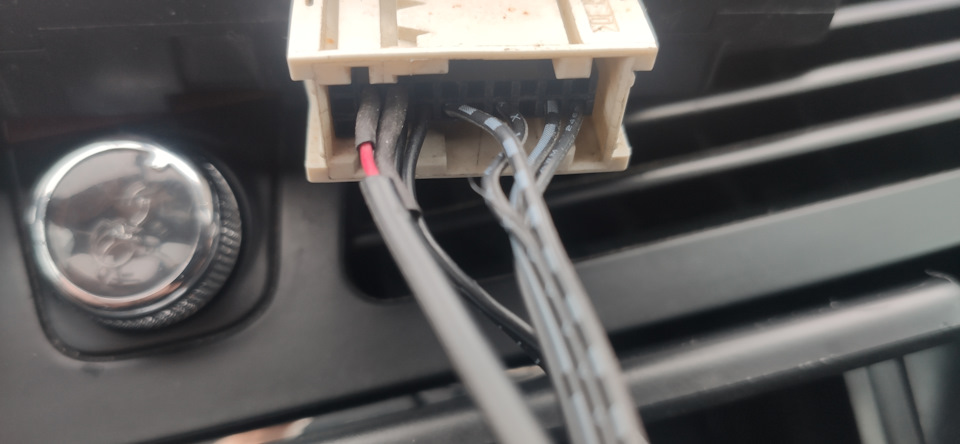

Роз'єм на шнур ЮСБ
Роз'єм для флешки
П'ята економія — найістотніша це мікрофон. Навіть у китайців вінкоштує казкових грошей. Я спаяв кілька варіантів ось останній.

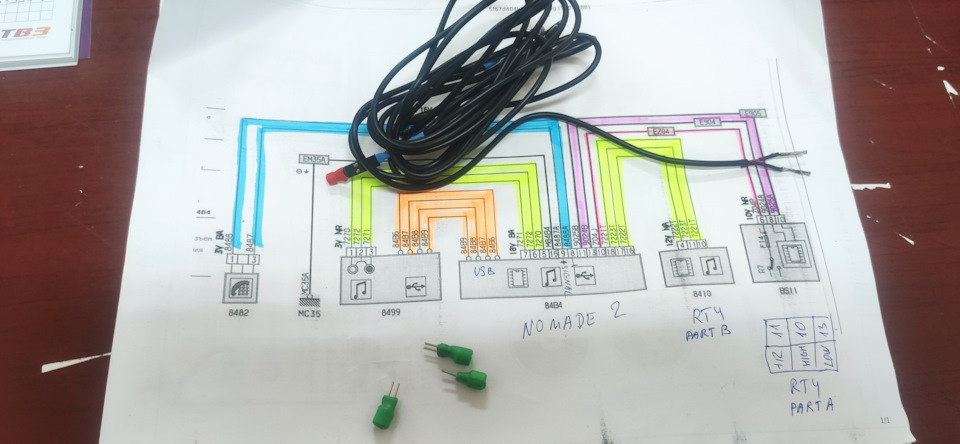

Схема і спаяний мікрофон

Все ось це тепер треба запхати всередину…

Місце є )))

Все працює — чудово)))
