До комплектації магнітоли RD4 блютусом і MP3 програвачем.

Перше і напевно основне це потрібно активувати AUX входи на самій (рідній) магнітолі.
За наявності Лексії - це робиться дуже просто. У приймачі робимотелекодування і змінюємо параметр з не використовувати на простийвхід.Є ще варіанти, але я не пробував.
Якщо все вийшло можна приступати до виготовлення шнурка дляпідключення до магнітоли.

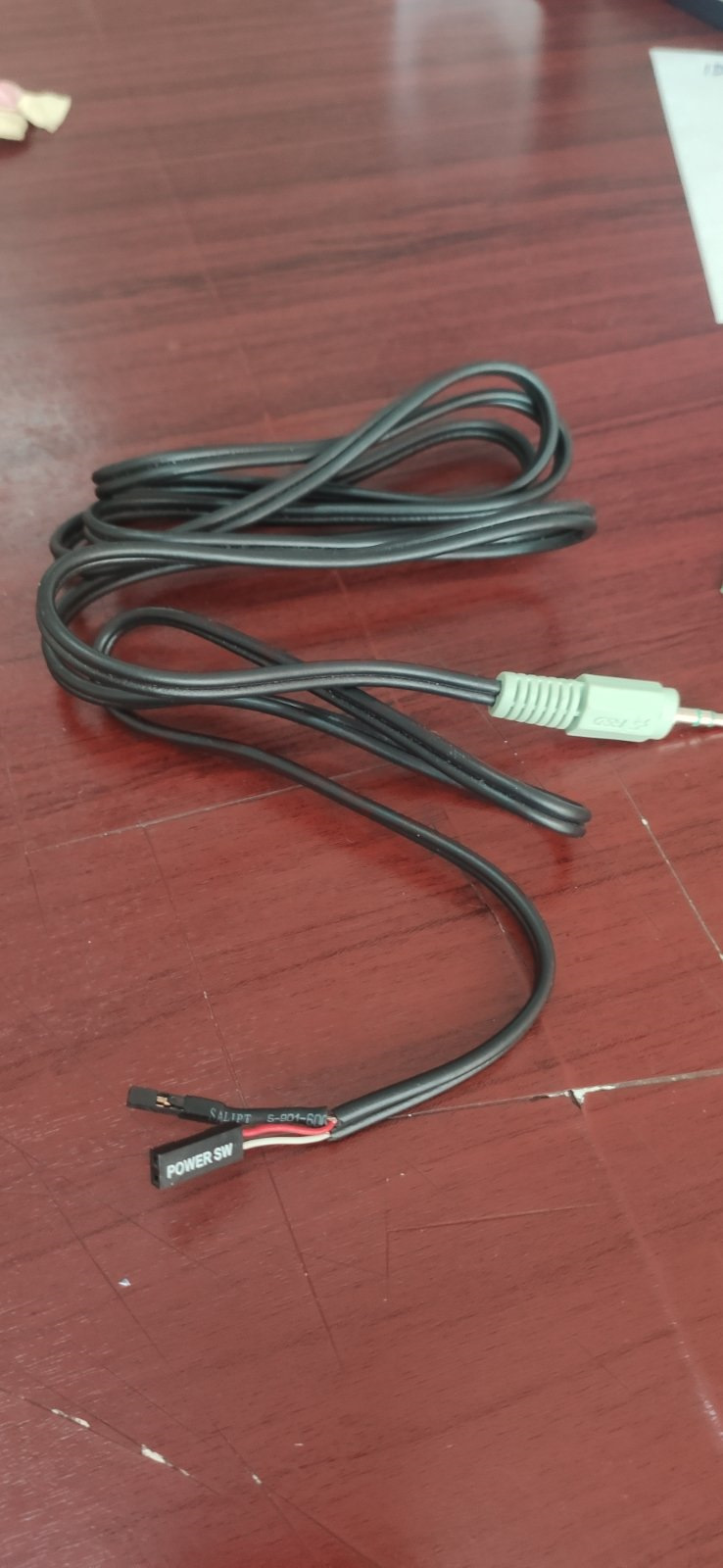

Я взяв готовий кабель; 3.5 штекер), відрізав тюльпани і тудиприпаяв роз'ємники зі старого ПК.Один подвійний інший одинарний. Їхтам два

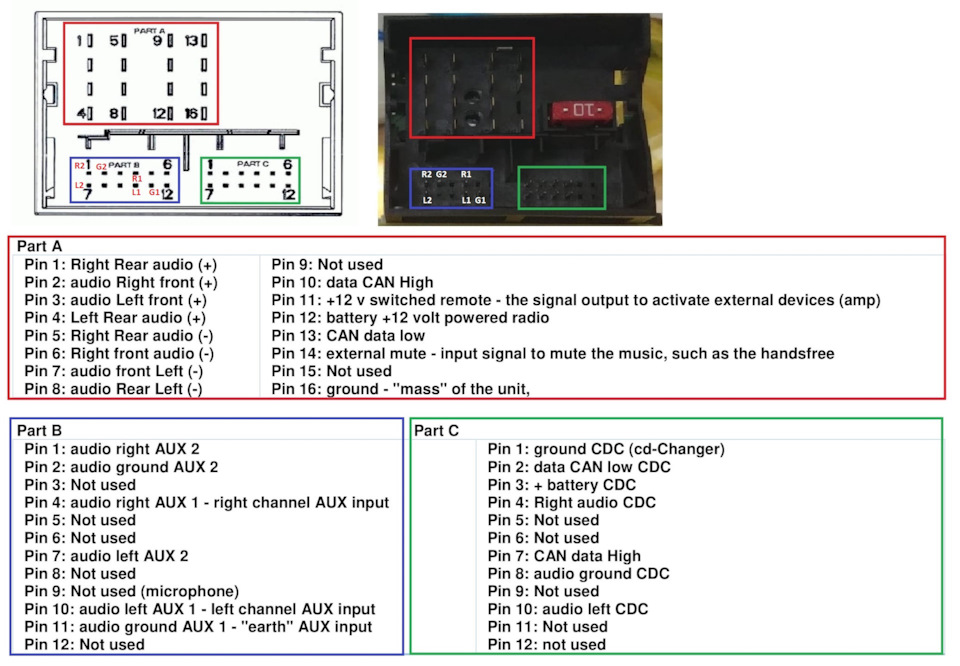

Розпинування магнітоли RD4

У бардачку зробив отвір у бік магнітоли і туди висунув усідроти.Так що все додаткове обладнання для магнітоли у мене теперживе в бардачці.
У принципі на цьому можна було й закінчити, взяти старий телефон, написати туди музики і використовувати його як мп3 плеєр, але...йдемо далі.

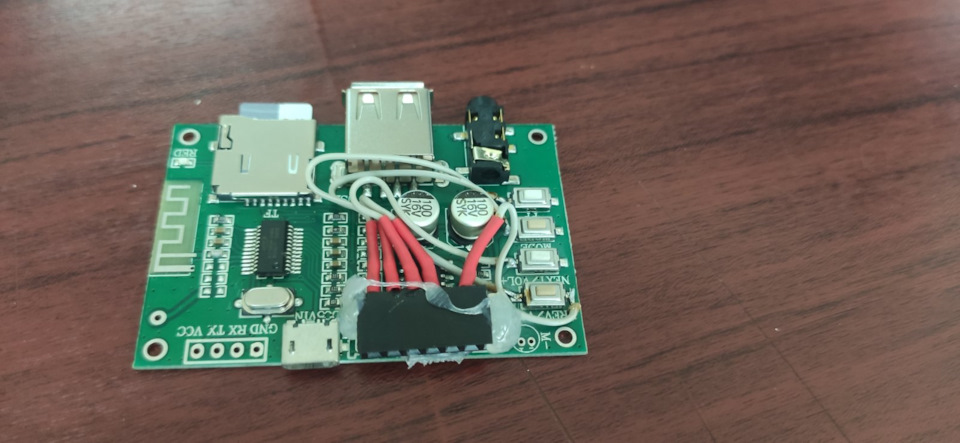

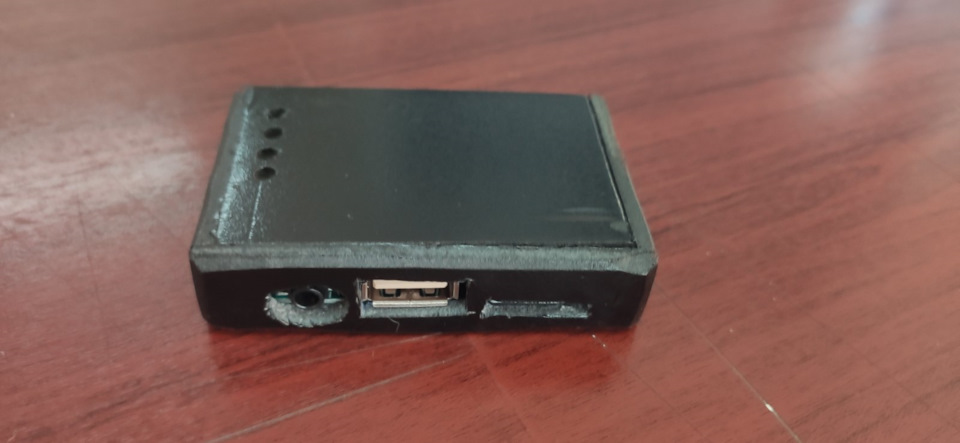

Було куплено дві плати блютус мп3 програвача. Блютс до речі версії5, що не може не радувати. Відразу ж було прийнято робити всіз'єднання роз'ємними. І так як я ще не знав як будуть організованікнопки, то просто припаяв для початку роз'єм (чорненький на фото).Так як плату припускав використовувати в бардачку де може валятисябудь-що, відразу ж склеїв пластиковий корпус. Це звичайнийрекламний пластик, який ріжеться звичайним канцелярським ножем, іклеїться дуже швидко клеєм секунда (китайський гелієвий). Щобзгодом він не дуже сильно забруднився, був просто з балончикапофарбований у чорний колір. Я навіть дірочки під кнопки вирізав, але… до цього моменту я вже придумав куди я виведу свої кнопки.зняв передню накладку разом із дефлекторами повітроводів. Якби вінтернеті не прочитав, що вона кріпиться двома болтами замагнітолою, то точно зламав би щось. Спочатку припускав свердлитиотвори і туди ставити кнопки, але... Виробник вже заздалегідьзаклав блискучі вставки навколо кнопки аварійки та ЄСП. При цьомуці вставки мають подовжений шток. Таке відчуття що їх вжезаздалегідь готували під якісь кнопки. Щоб ці заглушки непровалювалися всередину - на корпусі є напрямні, які їх фіксує.Небагато роботи надфільком і ці напрямні тепер тільки направляють, але не фіксують. Далі справа за малим. Найпростіші кнопки + клейсекунда та кнопки впевнено натискаються заглушками. Далі паяємодроти, роз'єм, монтуємо все назад і простягаємо в бардачок.

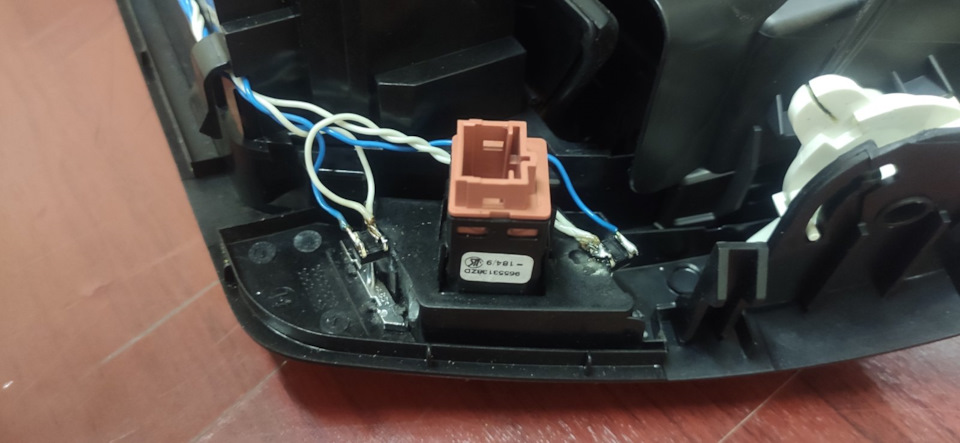

Нові кнопки біля кнопки ЕСП
Біля аварійки

За підсумком маємо фактично стокову панель без будь-яких колгоспів (майже)

< Для того щоб зовсім зробити без зовнішніх проводів, був взятизвичайний зарядник USB в прикурювач і до нього просто припаялисяпроводи. Мінус чіпляємо на корпус, а +12В беремо з 11-го контактуколодки "а" магнітоли. Живлення там з'являється при включеннімагнітоли. Простим кабельком для заряджання мобілок підключив нашмодуль до зарядника. До речі зарядник у мене двох портовий, так щоякщо що можна ще запитати або заряджати при необхідності. Зарядниктакож оселився в бардачку.

Загалом вийшов такий собі прихований — знімний модуль. Роботісамого пристрою.
Як на мене то якості що з блютус що з флешки особисто мені вистачаєз головою.
Можна цей модуль використовувати як "вільні руки" для розмов помобільному.< br/>
Для цього в платі передбачено підключення мікрофона, але я поки щоне робив.
При вхідному дзвінку модуль автоматично переходить на блютус а приобриві з'єднання продовжує відтворювати музику.
> У планах є думки на ардуїнці написати код щоб можна було потімкерувати цим пристроєм з кнопок на кермі або магнітолі. У пристроїє можливість обмінюватися АТ командами, і цілком можливо, що єможливість реалізувати висновок назви треків на якийсь екран. Алеце коли буде бажання та вільний час.
За функціоналом не вистачає можливості перемотувати пісню тавключити випадкове відтворення (перемішування) треків. Але… Упристрої передбачено датчик ІЧ пульта. Ось думаю на другий модульзапаяти такий датчик і подивитися, що ще може цей малюк. Думаю, щотам буде і випадкове відтворення та інші функції яких немає зіштатних кнопок. Але це потім…

"
