Перше, що помічаю і чому зрештою навіть радий — гайка 5-ої передачівідпущена настільки, що ключі та лещата не потрібні для зняттямуфти та шестерні з валу! Дуже вчасно я зняв коробку, дужевчасно!
Через муфти, що бовталася, первинному валу кінець! А точніше йогошліцевої частини. 36, обертаю 3мм смугою алюмінію провідну шестірнюголовної пари, затискаю в лещата і… Гайка подалася без проблем! Ура! 3-я - "скоріше мертвий", але не біда - я до такого був готовий. О, чорт! .. Зсунувши ще трохи шестірню вздовж валу відразу в очікинулися шліци:вони теж підрізані - шестерня третій вузька в основіі Якесь перевантаження в минулому проявилося, рветься завжди там, де тонко - пам'ятаєте! За "щасливим збігом обставин" у меневиявилися підрізані всі зубчасті вінці шестерень і самі муфти.Виною тому - практично повністю відкручена гайка первинного валу іяк наслідок - зализані шліци під шестірнею 5-ої передачі... Однимсловом - ЖОПА :-(
< /Відкопав я заначку, роздербанив і замовив детальки дляреанімації КПП! Про конфігурацію моєї коробки:
Маркування на корпусі — 20КМ20
Насправді:
1. Диференціал< /i>
Тут я був приємно здивований:головна пара у мене — 12/62 (передаточне число — 5, 167) Це довша пара, яка була кимось люб'язнопересаджена з коробки з якогось з моторів M2, M3 (1, 9D) або двигунаM4 (атмосферний 2, 5D) Для "пасажира" така пара в результаті виразно"+" на тлі тієї, що зазвичай ставиться з двигунами M5, M6, M7 -12/71 (передаточне) число - 5, 917).В результаті крейсерська (імаксимальна) швидкість зросла в майже 1, 15 при тих же оборотах.
2. 1 - 11/41 (3, 727);
2 - 21/41 (1, 952);
3 - 32/41 (1, 281);
4 - 43/38 (0, 883);
5 - 58/35 (0, 603);
з.Г. — 29/41
Для ремонту MG5T 20KM20 в принципі запчастини у продажу є, але напошуки всього необхідного пішло дуже багато часу, грошей. Алепрактично все вже лежить переді мною і чекає на збірки.
Отже, для початку розповімякі я емоції відчув після огляду новихзапчастин від нібито "німецької" конторки GP:а) Синхронізатори"3, 4, 5" - гівно! Не будьте дурнями, як я! Знайдіть краще рідні б/у, але з малим зносом, ніж GP ORK 12296V. Ці синхронізатори маютьвеликі конструктивні відмінності навіть один від одного з різнихпартій, хоч і "part number" однаковий. Нарізка канавок на робочійконічній поверхні зі зміщенням від осі обертання на обох GP + саміці канавки дуже вузькі, а зубчики широкі. На рідному ж б/в - всепросто ідеально!
б) Шестерні - краще теж б/в бо по чистоті обробки та твердостіповерхні сторонніх деталей теж великі у мене питання! Благо майжевсе знайшов нове або б/в рідне, а тільки 5-у взяв теж GP, про щошкодую :-(
питань та сумнівів не викликали.

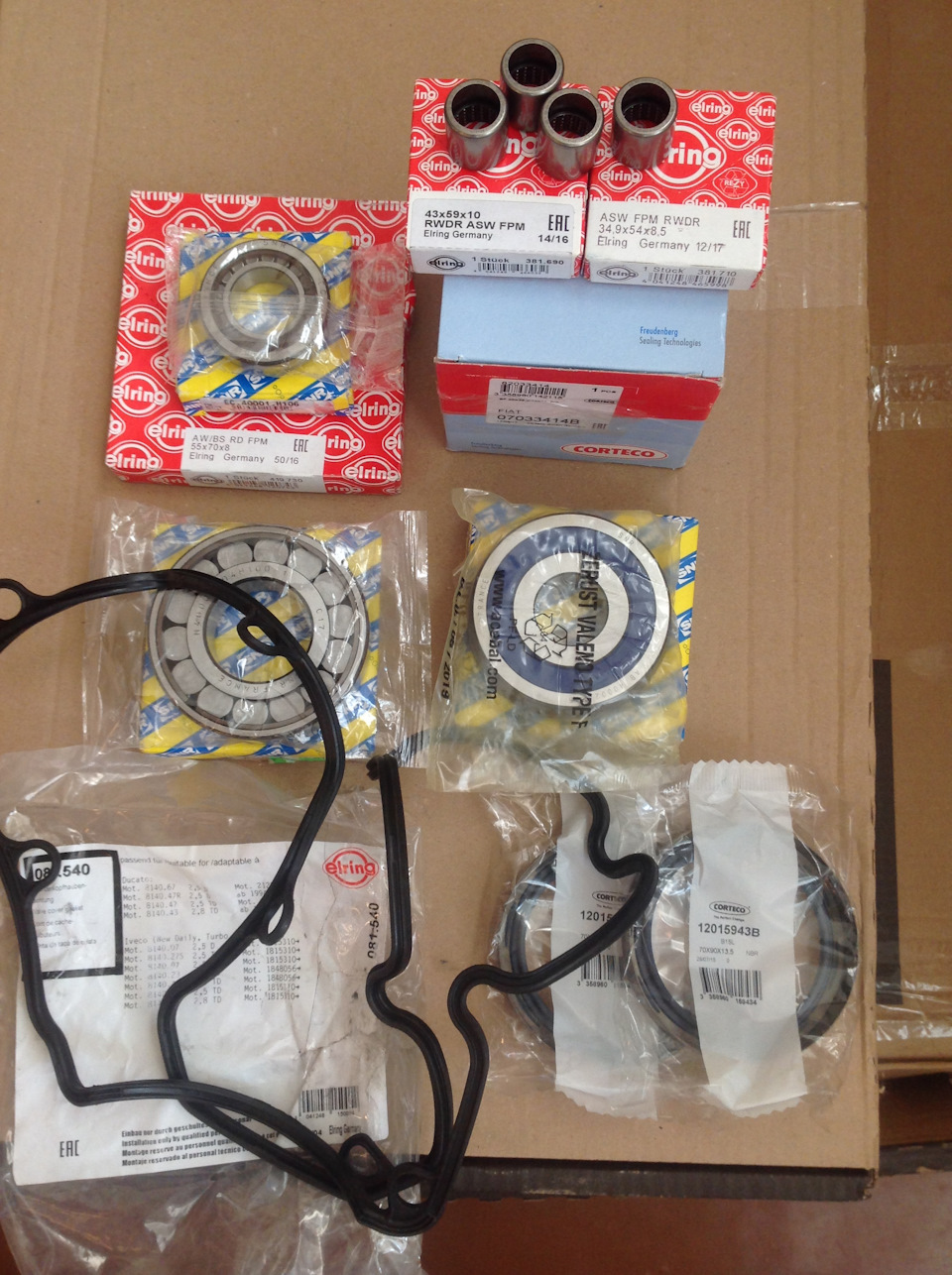

Скарби )))
Зважаючи на об'ємність списку запчастин, розіб'ю фотозвіт по "локаціях", щоб не сильно плутатися; -)
а) диференціал:

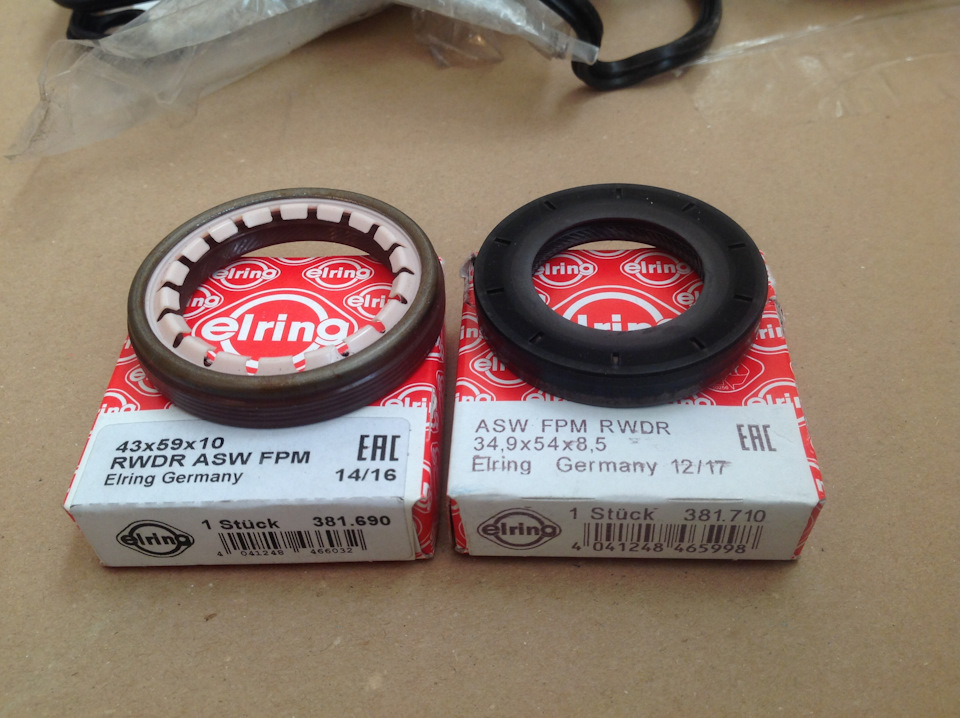

— сальник лівої півосі — Elring 381.690;
— сальник правої півосі — Elring 381.710;
лівий Elring 381.690 + правий Elring 381.710
- підшипник лівої півосі - SNR LM.503349A/310, 45.9x74.9x18
- підшипник правої півосі - SNR LM.503349A/310, 45.9x74. 9x18
б) зчеплення

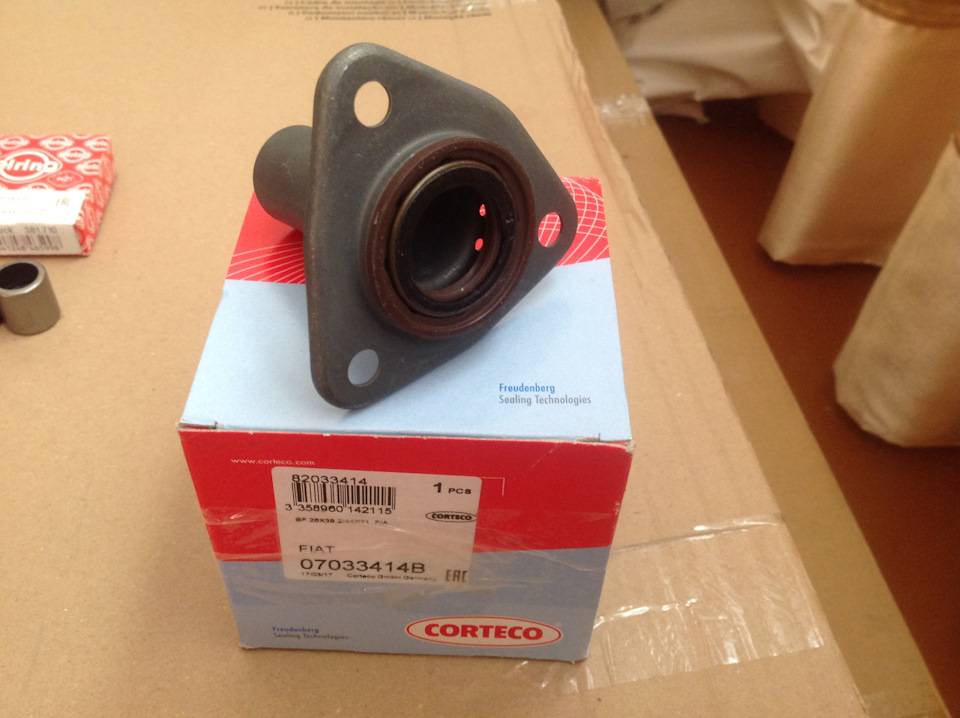

— сальник первинного валу + направляюча гільза вичавного підшипникаCorteco 07033414B
Corteco 07033414B
в) первинний вал
— сальник вилки зчеплення 17х27х6 (колінвал, Suzuki Lets), 2шт.

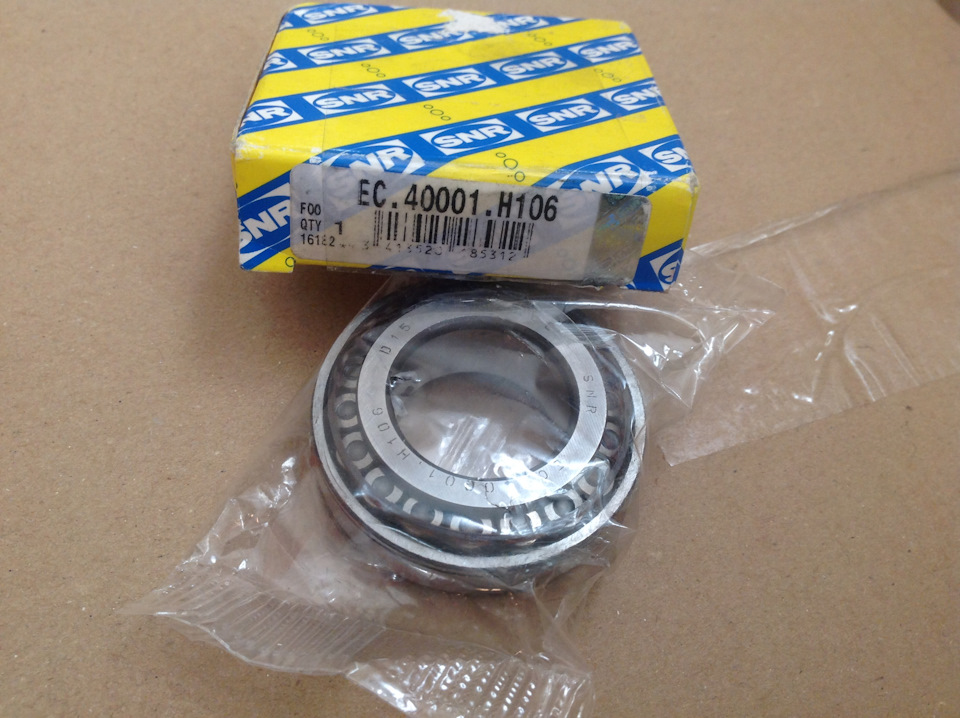

— підшипники первинного валу SNR EC.40001.H106 SNR EC.40001.H106, OEM 9611557380, 27x52x14.8
>
г) вторинний вал

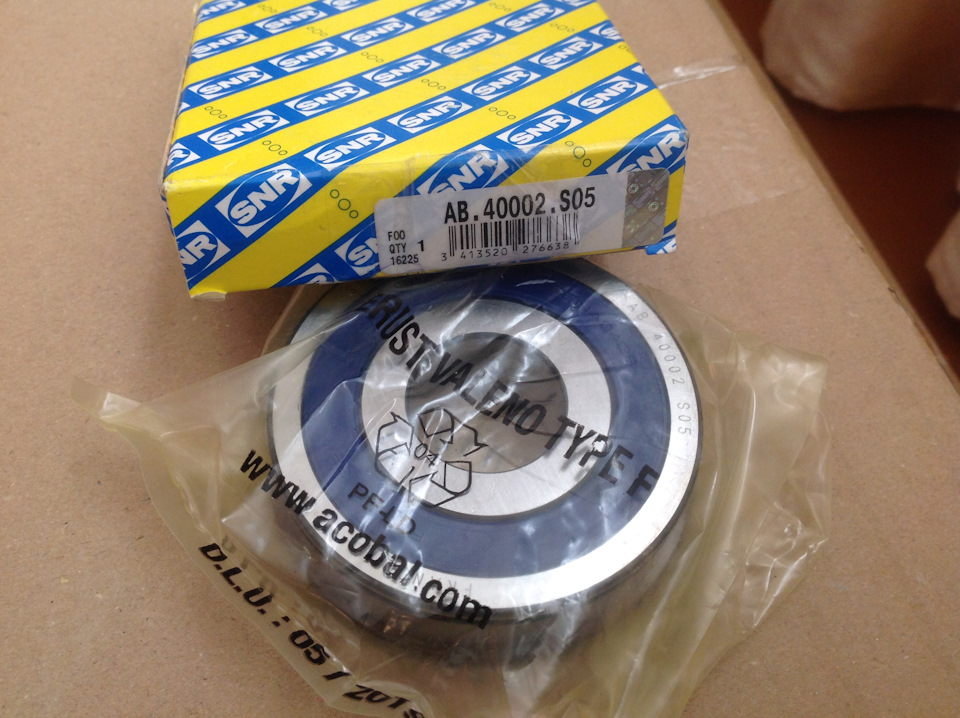

— підшипники вторинного валу передній SNRAB.40002.S06
> SNR AB.40002.S05, 27x78x21
— підшипники вторинного валу задній SNR N.40000.H100
> SNR N.40000.H100 - підшипник шестерні З.Х. INA122753 GH
д) механізм вибору передач
— сальник 18х28х6 (Toyota Crown)
— лінійно-радіальні підшипники штоків INA F213995.1MN/NR
INA F213995.1
INA F213995.1
— роликовий підшипник вала вибору рядів INAHK2020
е) олія трансмісійна Motul Gear 300
ж) маточини передніх коліс
— пильовики маточок Corteco 12015943B, 70х90х13, 5. Їх змінював разом із усіма ШРУСами, т.К. Не планувавнайближчим часом повторно щось розбирати у приводах.
Corteco 12015943B — 2шт.
