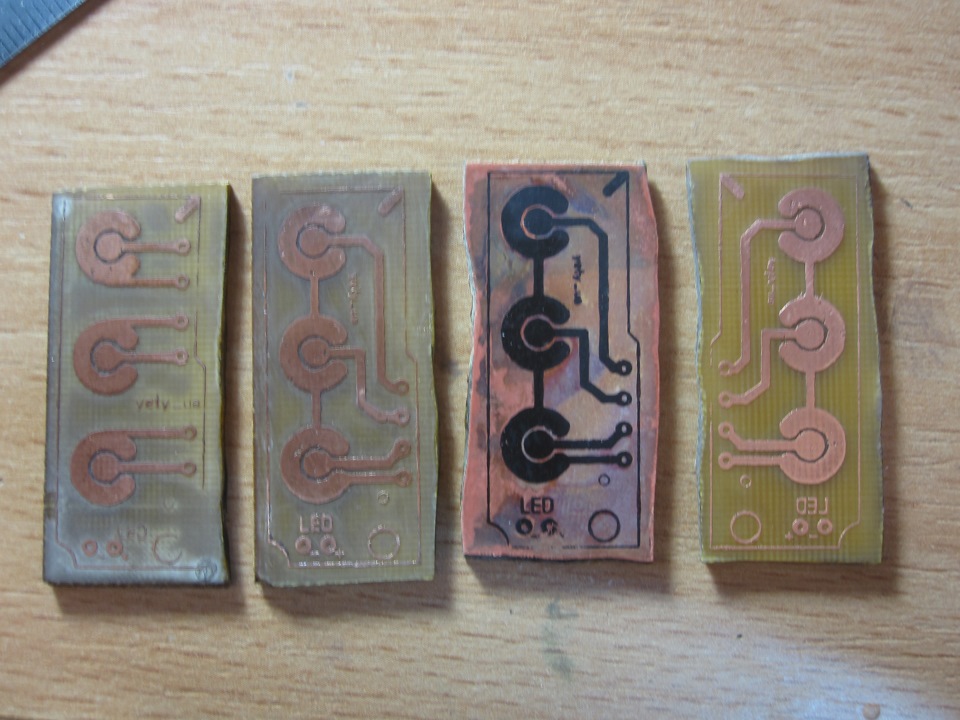

Нарешті закінчив ключик. Було багато нового для мене, наприкладтравлення друкованої плати (робив вперше, і зробив 4 невдалихмлинці) але все увінчалося успіхом.

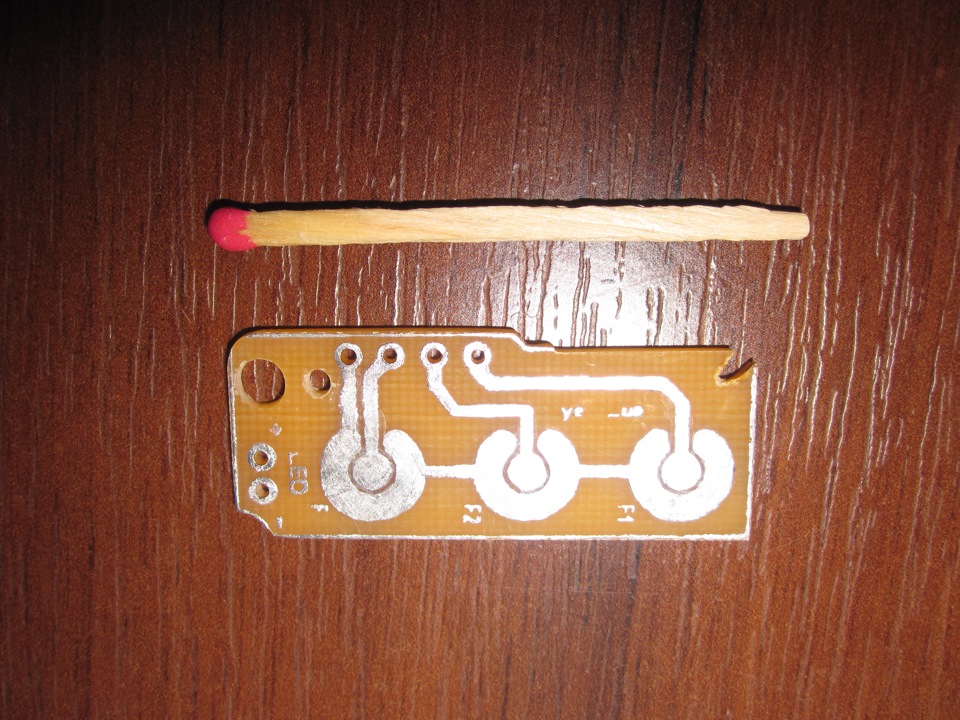

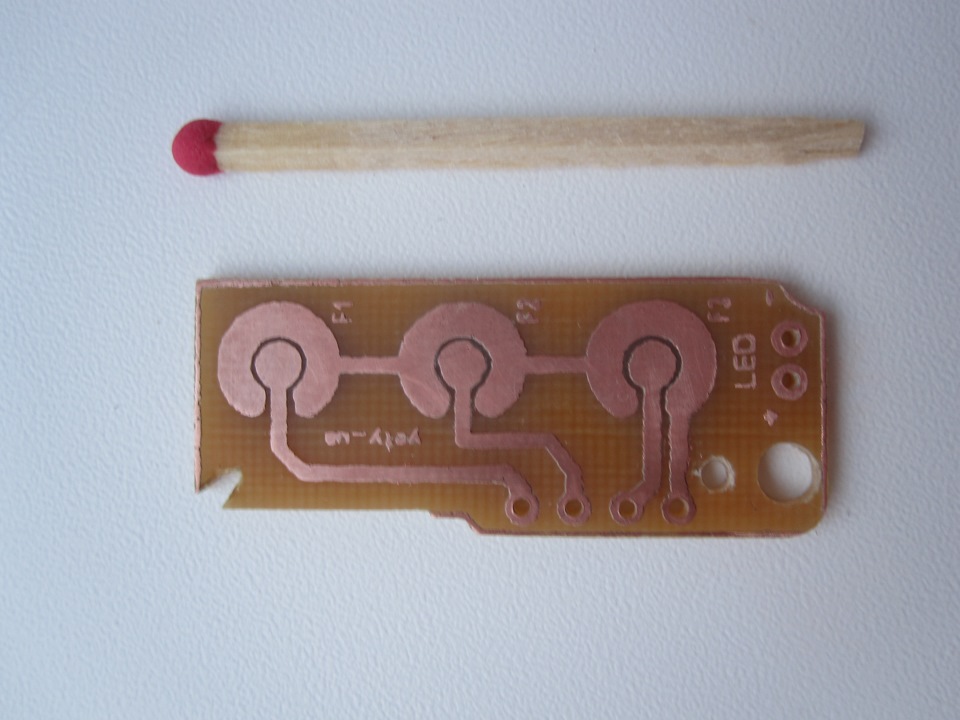

< 1. Витравив перехідну плати під потрібне мені розташуваннякнопок На брелоку передбачено 4 кнопки, ну а на ключику 3. Отжевибрав найчастіше використовувані:Постановка на охорону, зняття зохорони, постановка на охорону в беззвучному режимі Постановка тазняття були проставлені під відповідні піктограми на ключі, ну абеззвучний — на піктограму відкриття багажника (на сигналці довгийтап на зняття з охорони)2. Залудив тонким шаром, щоб не окислялося. 3. Приклеїв мембраннікнопки.Шайбочки були взяті зі зламаного авто FM-трансмітера.Кріпивна скотч.Лаком ізолював середню доріжку в. Кожній круглійкнопці.

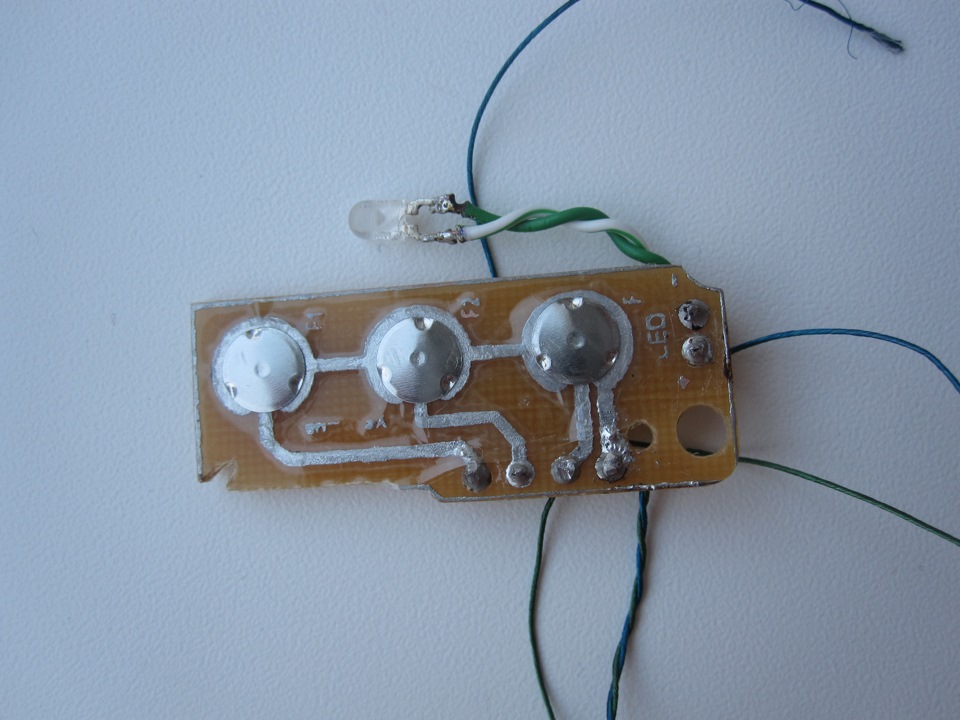

Плата з кнопками

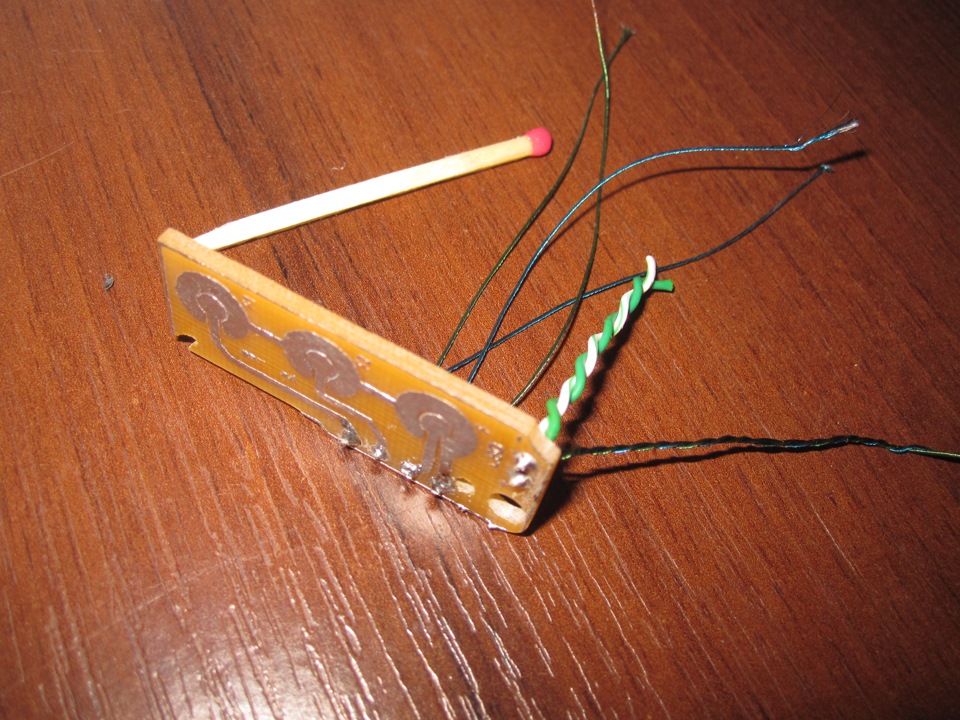

4. Почав "дружбу" рідну підрізану плату сигналки та перехідну платукнопочок.
Дружба фабричної та саморобної плати
5. Потрібно було й доопрацьовувати корпуси. Чи не влазила батарейка (а тут вона 12V 27A) пальчик, але не малих розмірів. Ну і вирізатипластик під ел. Компоненти, які не можна ампутувати.
корпуса
6. Зібрав у корпус. Все сидить чітко! Зібраний корпус без батарейкиЩе доробив те про що писав у попередньому записі — заготівля тепертеж у ключі і зашплінтована. Ось і результат.
Хто дивиться на акуратненький ключик, ніколи відразу не скажескільки ж праці знадобилося що все туди впхнути)
У планах — невеликий ланцюжок, на кінці якого шкіряний чохол уформі піки в якому буде другий ключик для дверей (про запас), і нацьому ж ланцюжку маленький герб-тризуб металевий :)
ВАЖЛИВО!
Поки не зміг досягти працездатності брелока сигналізації. Справа втому, що антена брелка витрачена на платі випромінює хвилю, алевона не доходить до бази. Сигнал перекривають великі полігони наперехідній платі, до якої плата брелка стороною з доріжкою антени вщільну прилягає. Спробую витравити ще одну плату з антеною тапомістити її поверх плати сигналки. Головне дотриматися довжини, оскільки вона заточена саме під 433 мГц. Спробую – відпишусь.
Антенна — товста доріжка по контуру
Витравити плату з контуром антени і помістити поверх
