Після складання ключика були виявлені проблеми з сигналом - сигналз брелка не доходив до блоку сигналізації, так як антенкуперекривала плата перехідних кнопок. Антена вийшла затиснута в "сендвічі" - було вирішено винести її у доступне місце.

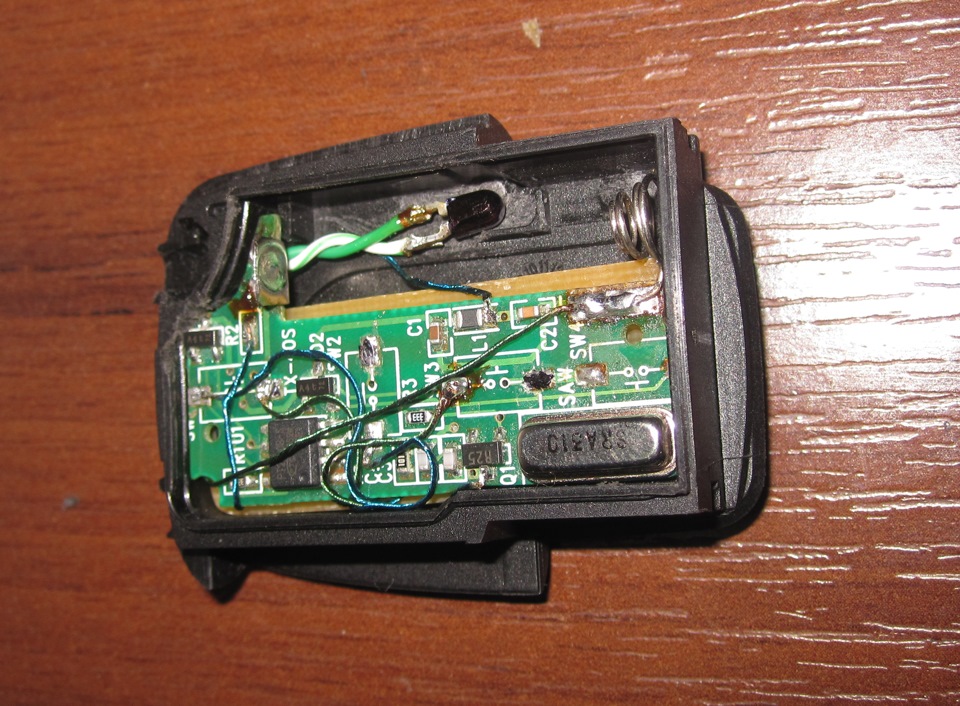

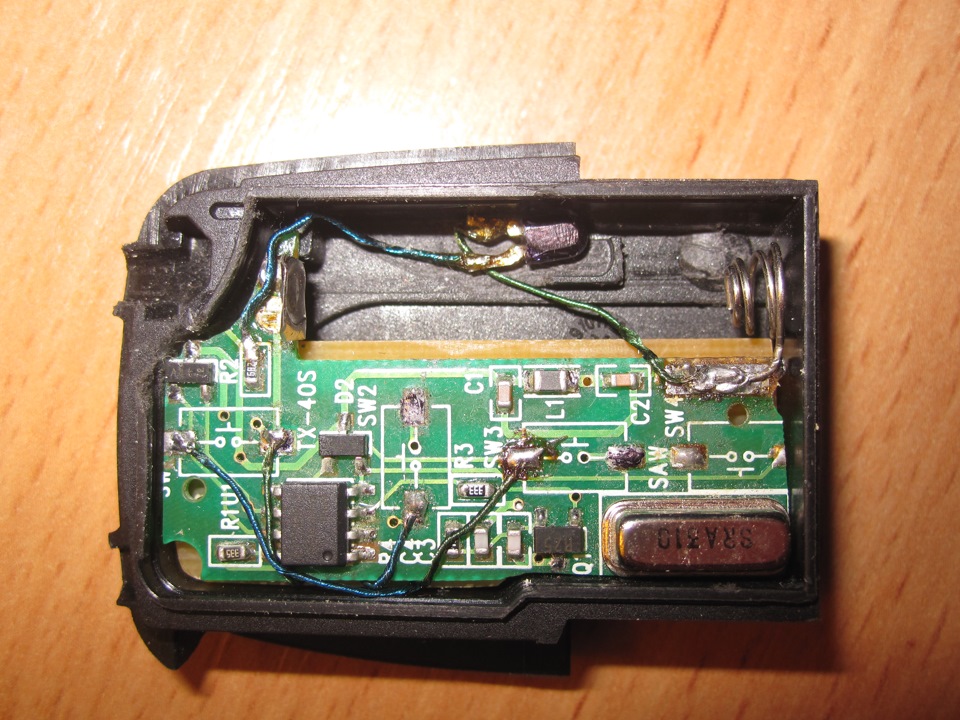

1. Насамперед постарався зменшити наведення від проводів які йдутьдо кнопок.
так стало ...

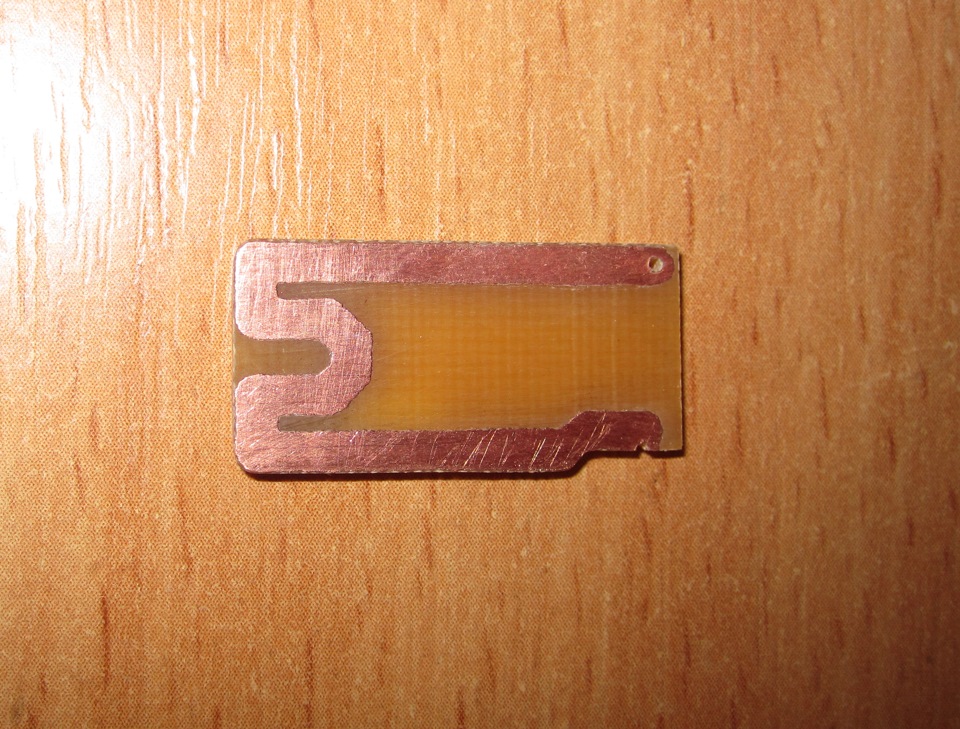

2. Витравлена антенка Ключовим моментом було дотриматися довжиниантени так як вона вирахована з хвилі (433 мГц) Замірив заводськуантену на платі, зробив її копію в СпринтЛайоут роздрукував іпереконався що "10 відмінностей немає". У програмі вказуваласядовжина намальованої, от і перемалював під свої потреби антену, дотримуючись довжини і ширини доріжки. На платі брелка сигналки

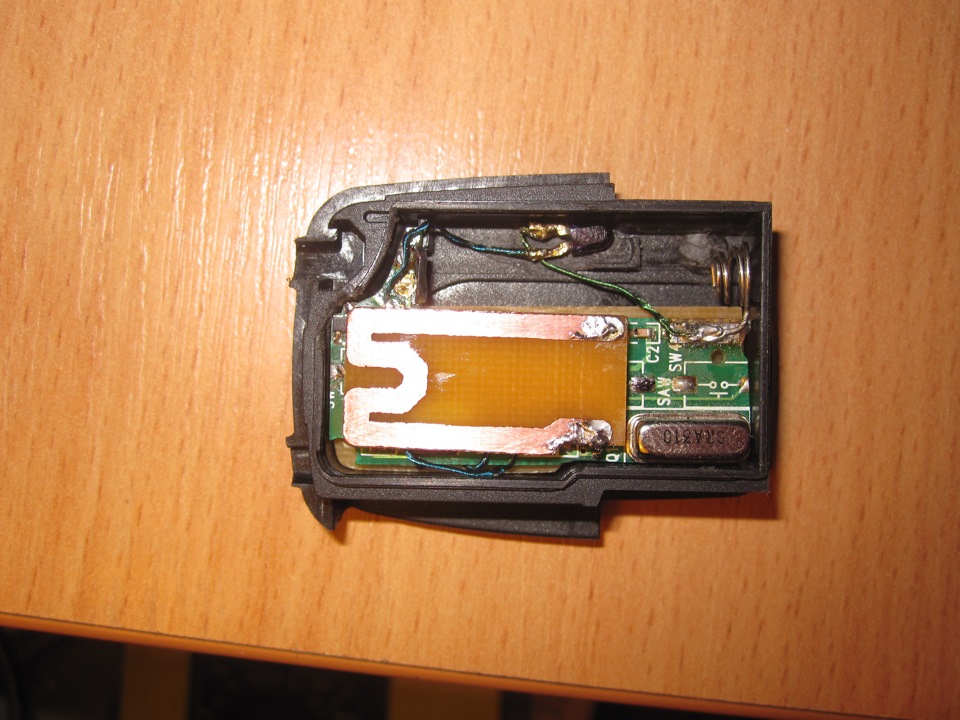

3. Встановив свою антену поверх плати. > нова антена
УРААА! Все працює! Дуже радий! ;)
ДО РЕЧІ з квітня буде ще 2 ключики, дві такі ж пластикові пустушки.Бронюйте якщо че. Ціна однієї – 100 грн. Можу допомогти ізвстановленням; )
