Усім привіт!
З урахуванням усіх недоліків попередньої шестерні. Була виготовленана ЮМЗ — нова.
Рідні джиемівські шестерні зроблені з порошкового металу, і маютьпроблеми із затягуванням гвинтів - зривається різьблення ...особливо якщо крутити часто, і затягувати гарненько)) - це раз.
По-друге, хто в темі, знає який кут регулювання повинен бути на РШ.Так ось попередня — не мала такого ходу(( Це врахували привиготовленні…
Та й по-третє, шестерня виготовлена, частково з нержавіючої сталі, куди більш феншуйніша, особливо полірована! )
За допомогу спасибі Жеке Fuehrer! Приємно працювати зрозумною і грамотною людиною!

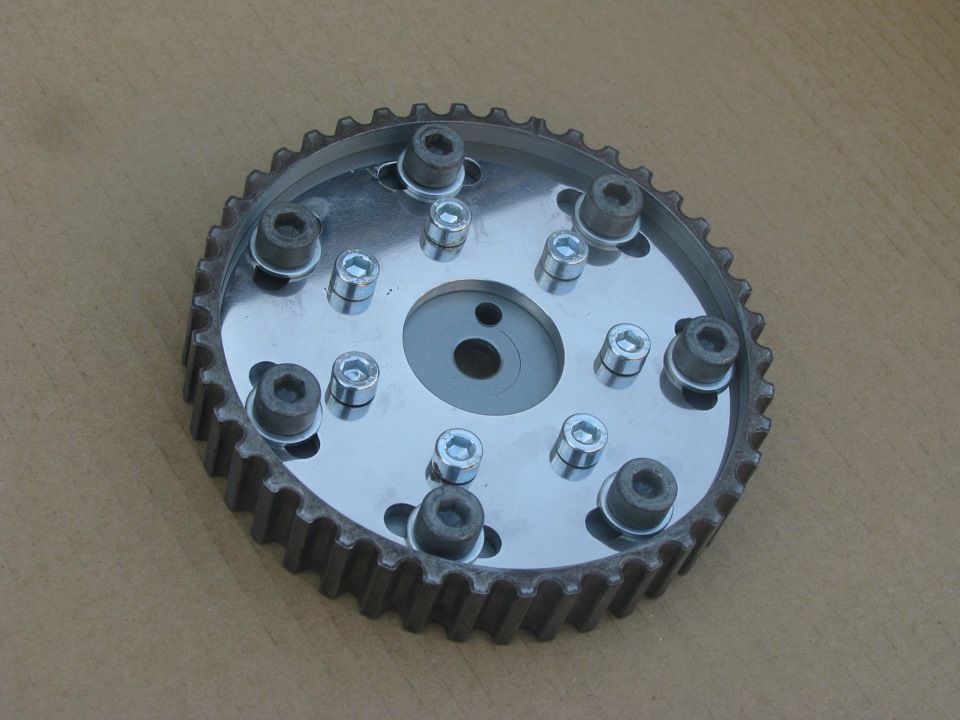

Ну і фото

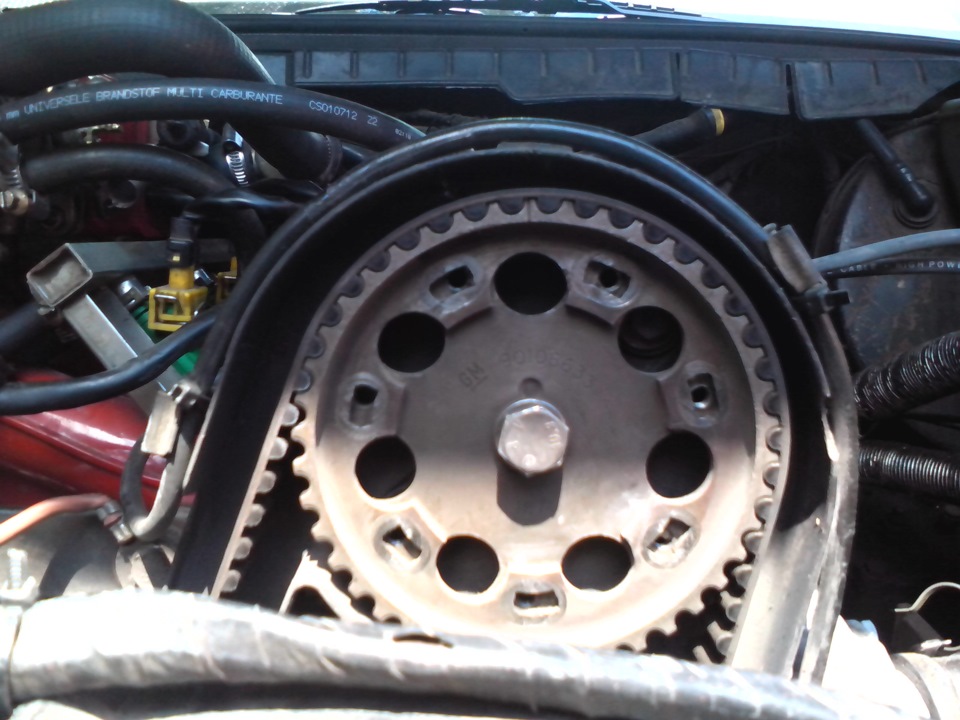

для порівняння, фото старої, видно хід…
убогий хід((
Так що, наближаємося, панове!
Коментарі20
Гарна робота!
Так, згоден))
сам нещодавно робив розрізні зірки тільки на змз 406 там без них не як)))
А че там із 406 м таке?
там два розподільні вали, один потрапляє на мітку а другий ні як, от і довелося робити
Я, тобі, відкрию таємницю, на нашому заводському ц20не мітки не збігаються на 100%, так що шестернею можна підкрутити))
Хочу ))))
Бачу мету, не бачу перешкод)) все реально
А як ти кути виставляв? Якось на око, на слух чи інакше?
На січні це робиться без проблем))
Є креслення?, Пожаааалста)
Звернись, до Дружини, він допоможе! Пс і так, є один момент, без чпу верстата ти її правильно не зробиш, тому що отворів сім
А можна детальніше про все? До якого Жені?
Женя, Fuehrer, нижче в коментах є.
Про що детальніше, що саме?
А навіщо? Що в результаті буде на виході?
правильне регулювання фаз ГР при налаштуванні
Тобто оригінальна неправильна? А що в сенсі л.с. і моменту, що крутить, буде на виході?
Оригінальна це та яка нерегульована, і вона для регулювання валу, не підходитьПо лс порядку 140-150 має бути
З 2,0? Просто за рахунок зміни фаз?
