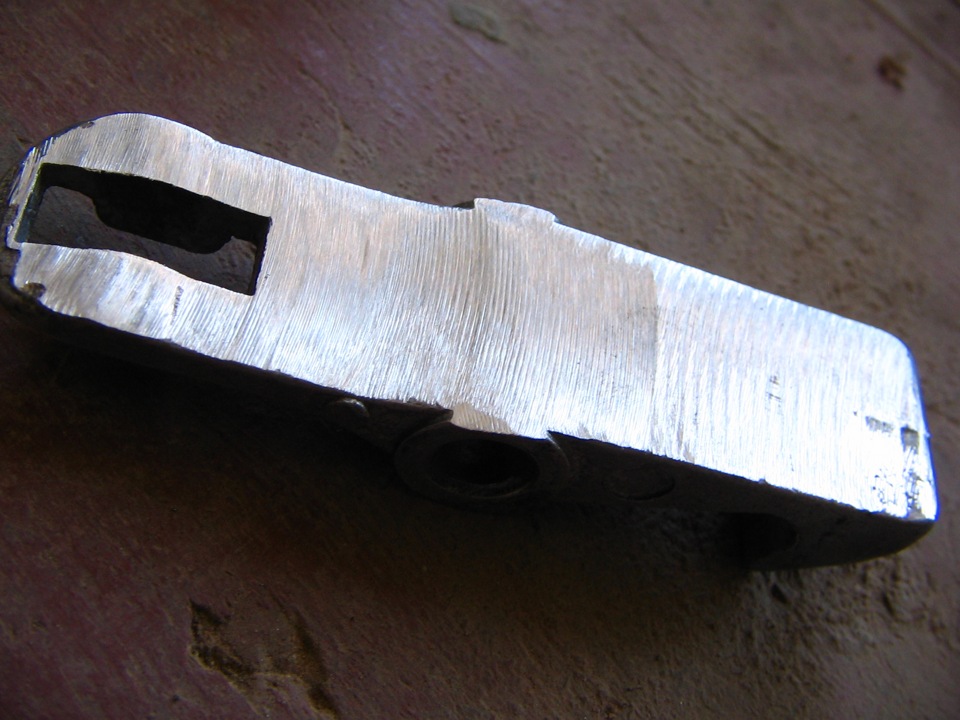

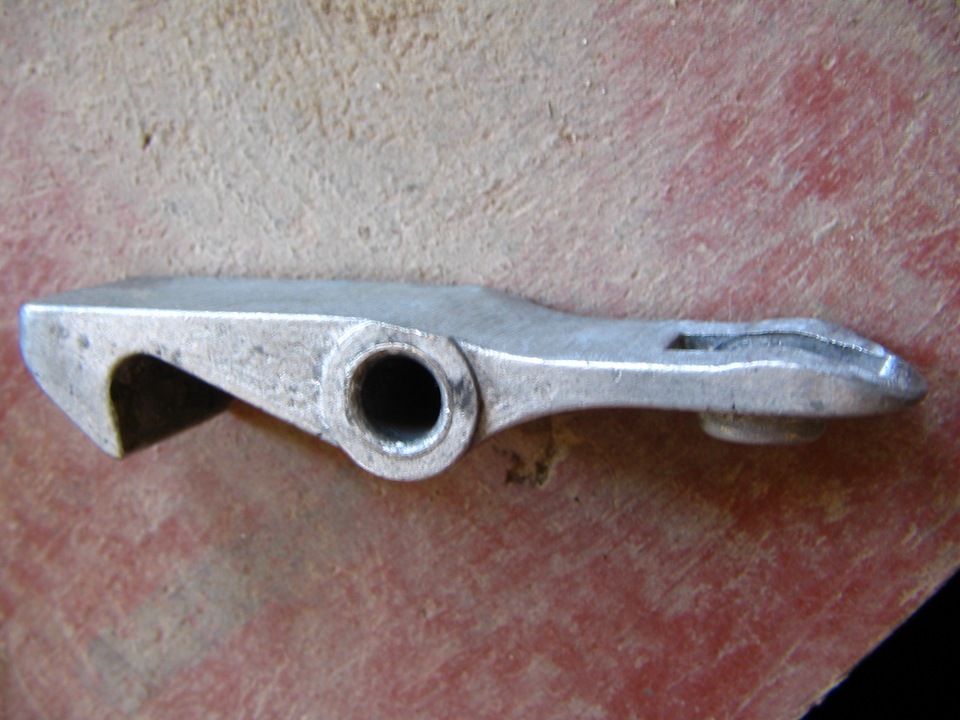

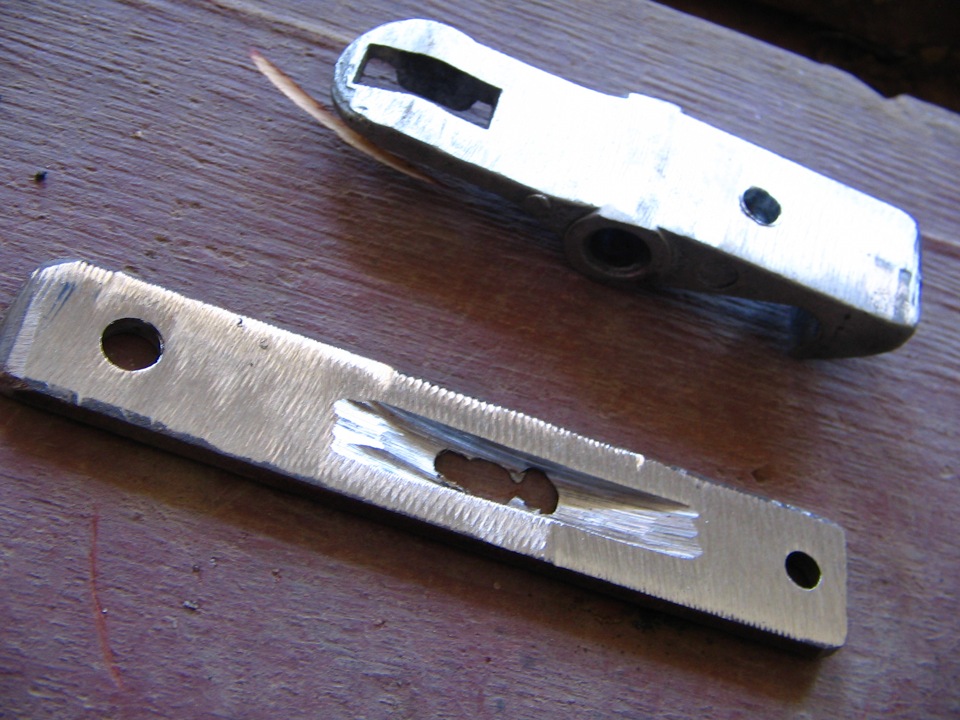

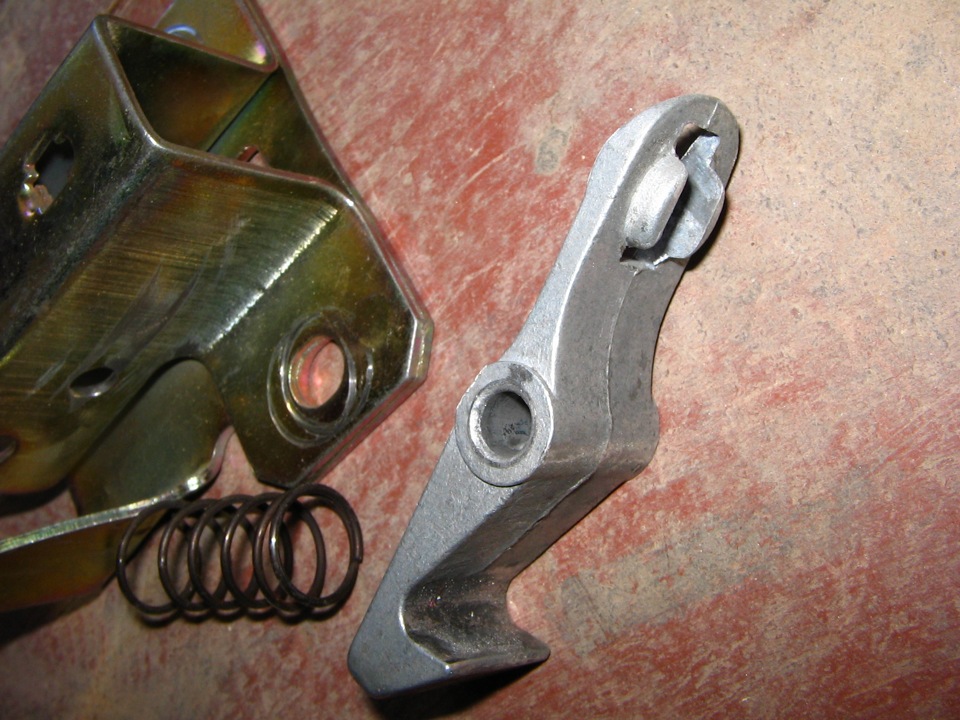

Після довгих вивчень даної тематики, вирішив змайструвати привідбагажника на базі стандартного актуатора ЦЗ і невеликий переробкисамого замку. В голову спало на думку трохи наростити важіль "язичка" замку, для того, щоб актуатору було легше смикати занього, дивіться, що вийшло. Потім з металу 2.5мм була виготовленапластина в якій довелося прорізати отвір для штовхача-кнопкизамка. 5

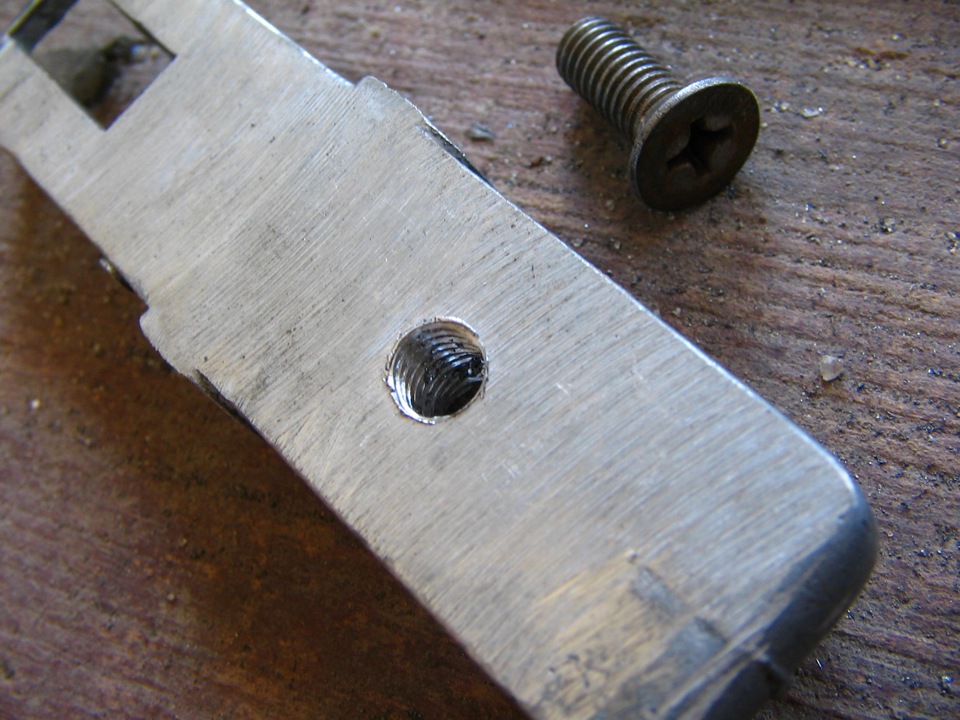

отвір з різьбленням на 5
У пластині зробив поглиблення для поту гвинта кріплення
фаска кернення
Потім все свинтил…
пластинка вже закріплена на собачці
вид зверху
Замок збираємо та закріплюємо…<
Вся конструкція ставиться на рідне місце…
на місці…
Свердлити підсилювальні розпірки багажника не сильно хотілося, томукріплення актуатора виконав через монтажну платівку і два гвинтивтоплені в прорізі на розпірках… Актуатор на місці… Все вийшло зпершого разу. Кнопку відкривання примостив унизу панелі зліва, тамде покажчик, під лівим динаміком панелі. Кнопка комутує реле, авоно актуатор.
кнопка ВАЗ 2110 — 12грн на авторинку.
Коментарі18
Супер). Я сам до цього допер) і теж виклав! Дуже вдале рішення.
є артикул активатора?
Артикула немає, купував на авторинку не дорогий, тоді він коштував близько 25 грн
ВАШЕ ТЕМА ) Красава!
Ідея просто суперська. А то у мене актуатор вже 3 язичок ламає, я тросик на пряму до кінця язичка чіпляв, а сам язичок хрін зрозумій з чого зроблений трохи що сралу лопається і кришиться. Я вже рік їжджу з актуатором в багажнику і зламаним язичком, у...
красиво і грамотно! сьогодні теж зробив тільки інакше на закритому багажнику трохи не вистачає для відкриття (твоя ідея мені сподобалася важіль довше легше буде відриватися завтра спробую переробити)
Дякую, старався ...
Сподобалося те, як ти прикріпив сам соленоїд до кришки багажника щоб не свердлити зайві отвори, візьму на озброєння)
А на місце замку можна камеру впхнути, правда потрібно тоді колгоспити з аварійним відкриттям багажника, а то в мене взимку буває клініт)
Я по-іншому зробив. Твоя ідея краще, зроблю так само. Дякую.
Хороша. Грамотно і акуратно виконана робота.
грамотно!
А навіщо такі проблеми? І як ти привід прикріпив? Чи свердлив?
Свердлити нічого не довелося. У ребрах жорсткості багажника вже є прорізи, із заводу, напевно для чогось призначалися, ось у них і запустив капелюшок болта, а на різьбову частину - одяг планку, до якої кріпиться актуатор, і все затиснув гайкою ! Все ...
а я просто взяв пластмасові квадратики (не знаю як називаються, ті з допомогою яких задній номер кріпиться) туди вставив і перекрутив, стали ідеально і на мертве
Якщо можна детальніше схему підключення, мені те саме належить
що б довго не малювати, подивися ось тут - www.vaz.ee/articles/vaz/u…vaz-2109vaz-2114_429.htmlу мене аналогічно зроблено! працює чудово! удачі тобі!
