Чесно кажучи цей запис повинен був бути опублікований ще 2 рокитому, як фінальна частина "аудіосистема Meridian™ потужністю 825 Втз об'ємним звучанням", але "краще пізно ніж ніколи"
Написання цієї посади спонукало запитання з приводу “відсутностісередньочастотників” та “погіршення якості гучного зв'язку” післязаміни 8-ми канального стандартного підсилювача на MeridianSurround Sound System.
< /p align="justify"> Коли прийшло питання з Англії, не дуженадав цьому значення, оскільки людина мала всі схеми і розумів як інавіщо робить, але коли постало питання з Пітера(betonshik ), я трохи напружився і перерив свій БЖ побудівництву звуку (поки чесно кажучи все влаштовує). Роботи. Дляпочатку викладаю 2 схеми будівництва звички в X250 2013-2015:8миканальний підсилювач з 10 динаміками:

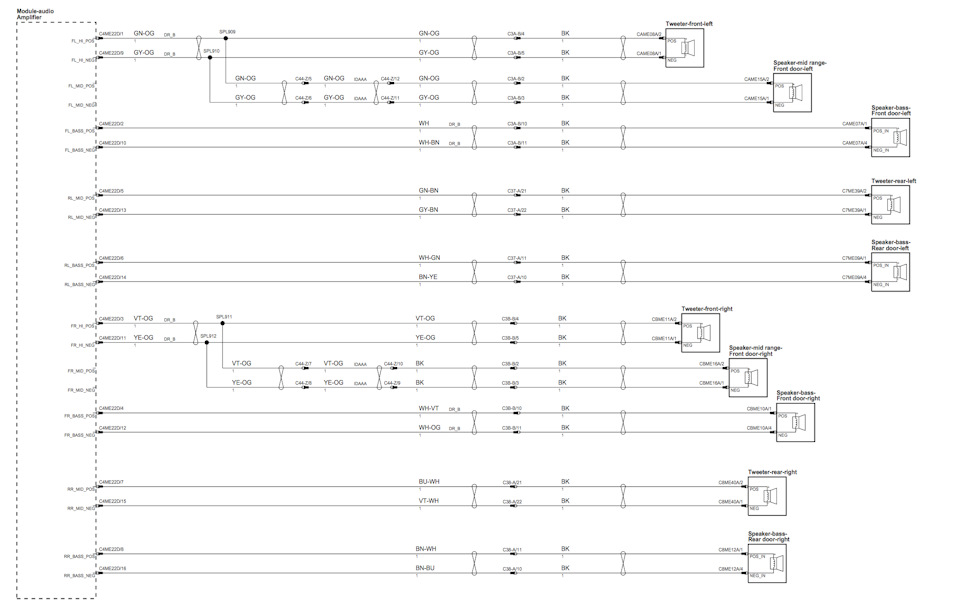

схема підключення 250Вт системи
Meridian Surround Sound System з 15 динаміками:

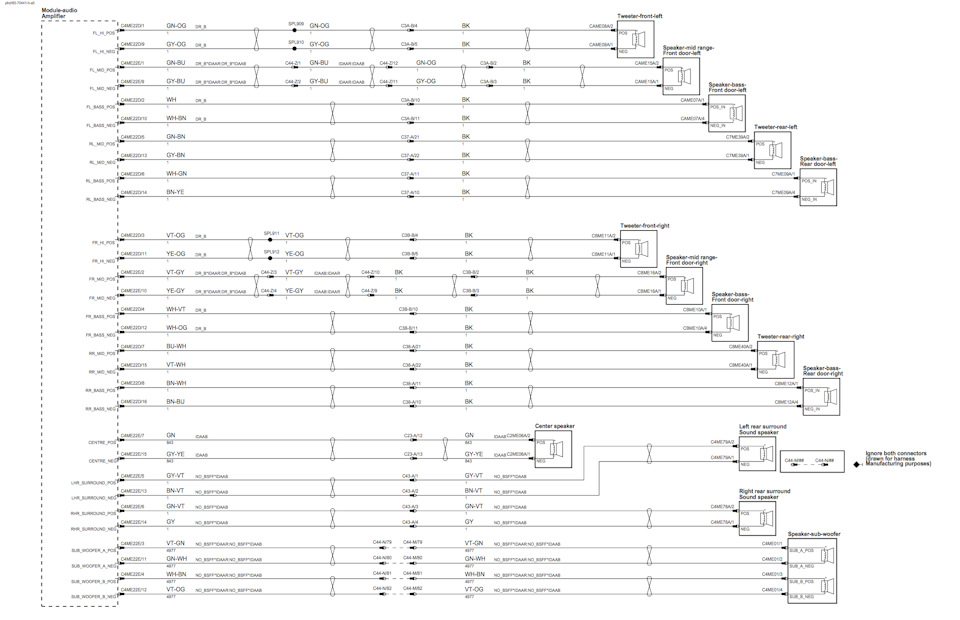

Смема підключення 825Вт системи<
У чому різниця? А різниця в тому, що при 8-ми канальномупідсилювачі середньочастотники передніх підключаються до твітерів! А в 12-ти і 15-ти канальному підсилювачі до виходів підсилювача:)
Перепоювати та протягувати дроти немає великої необхідності!
<

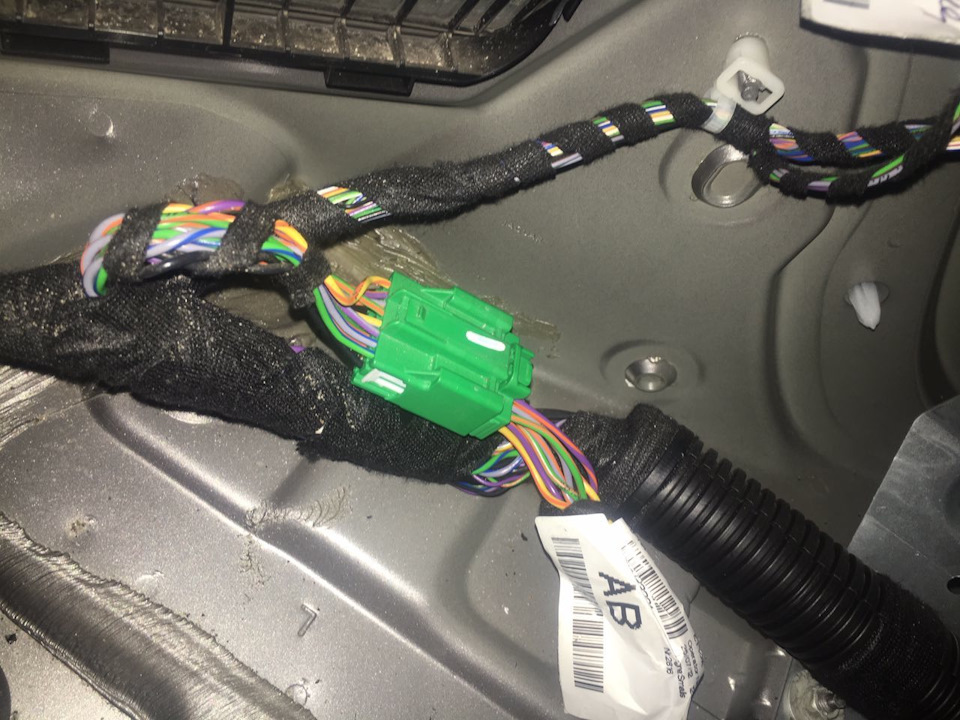

Відсуваємо ковролін зліва в багажному відділенні і шукаємопрекрасну фішку С44-Z:C44-Z на місці Витягуємо і уважно дивимося, при 8ми канальному підсилювачі підключення йде по пінах:1, 2, 3, 4 і9, 10, 11, 12

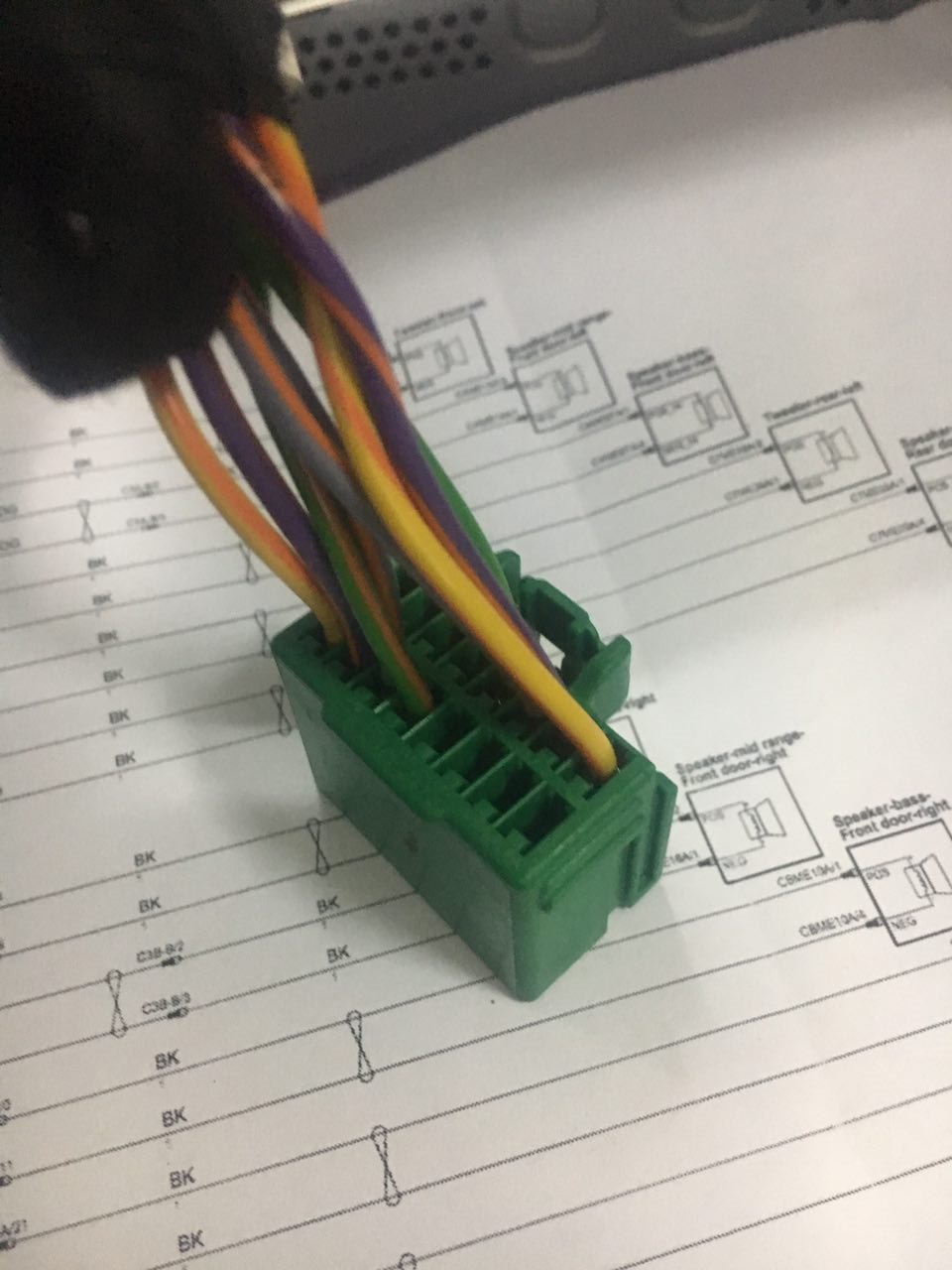

і перепинуємо піни:

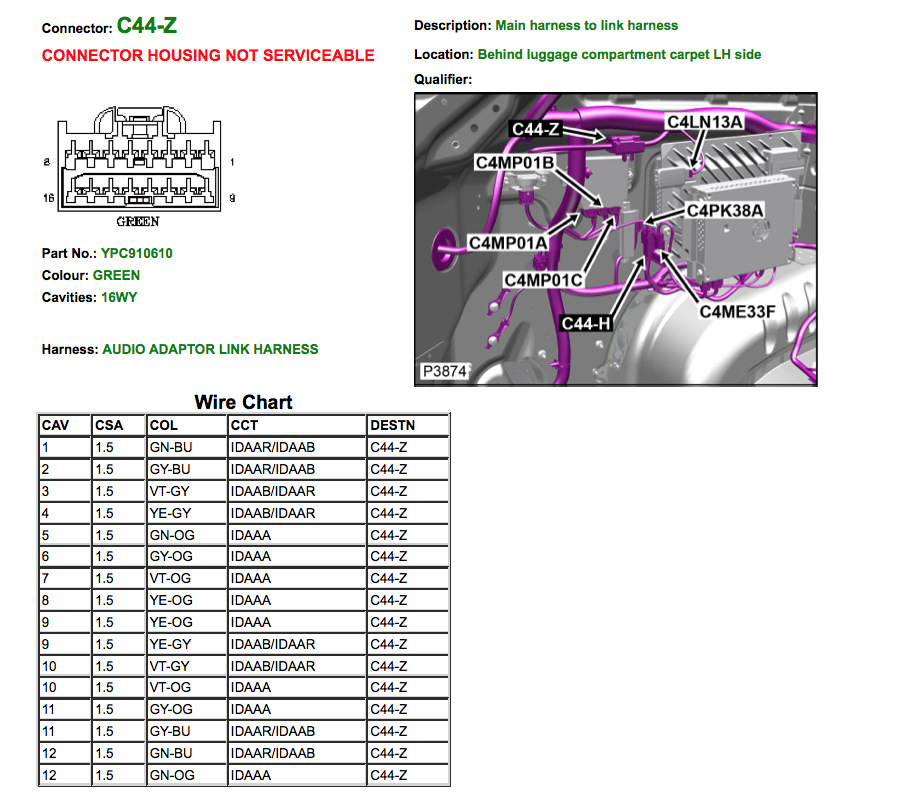

C44-Z схема розташування пінів
Для правильної роботи динаміків при програмуванні новогопідсилювача змінюємо положення стусанів:
>
5 на 1
6 на 2
7 на 3
8 на 4
вставляємо все назад, і це все (нічого немає необхідності міняти).Після цієї операції у нас знову є звук на середньочастотниках ігучний зв'язок працює як слід.
Коментарі18
Доброго дня! А не підкажіть контакти тих хто зможе оновити правильно конфігурацію після перебирання аудіосистеми з 12 на 16-канальну в Москві?
OldJaguar
Вельмишановний M18, дякую Вам за стільки корисний матеріали. З цікавістю ознайомився з усією серією Ваших матеріалів з апгрейду музики в XF. при переході від 8-ми до 12-ти канального підсилювачу?Спасибі!
Відповів у к.с.
добрий день! Чи можна змінити конфігурацію Openport?
Може й можна, не пробував, немає бажання ризикувати блоками
добрий вечір! RRS-2013 гву мене така ж проблема із заміною 8і-каналки на 16і канальний підсилювач і акустику по колу! заздалегідь вдячний!
Пін 18 і пін 3 порожні у двері чи ні?
Зрозумів, завтра дивитися, дякую!
пін 18 і 3 дивитися фішки у двері або у фішці кузова?
З обох боків.
у двері дивився там немає позначення 18 і 3, зараз розбиратиму і дивитися в салоні!
На схемі лицьовий бік фішки. Якщо придивитися з боку входу проводів є позначення по краях номерів пінів.
На дверях немає пінів
З боку кузова є? Якщо є - протягнути два дроти до середньочастотника у двері.
величезне людське спасибі! все вийшло-грає супер! без вас у мене б напевно не вийшло! від щирого серця дякую!
Будь ласка.
тепер напевно треба прописувати посилок?
