Добрий день, громадяни.
Став власником типу повного комплекту кондиціонера з балтики для9-ки.
Почав ставити і виявилася загвоздка, ЕЛЕКТРИКА Хоч в електриці недуб, але не можу перемогти.
1. Скажу відразу, на машині з якої знімали все працювало, але трохине акуратно зняли.

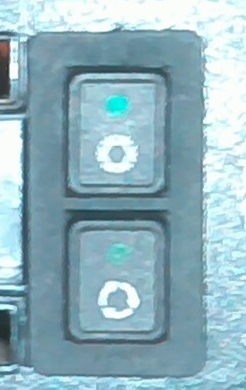

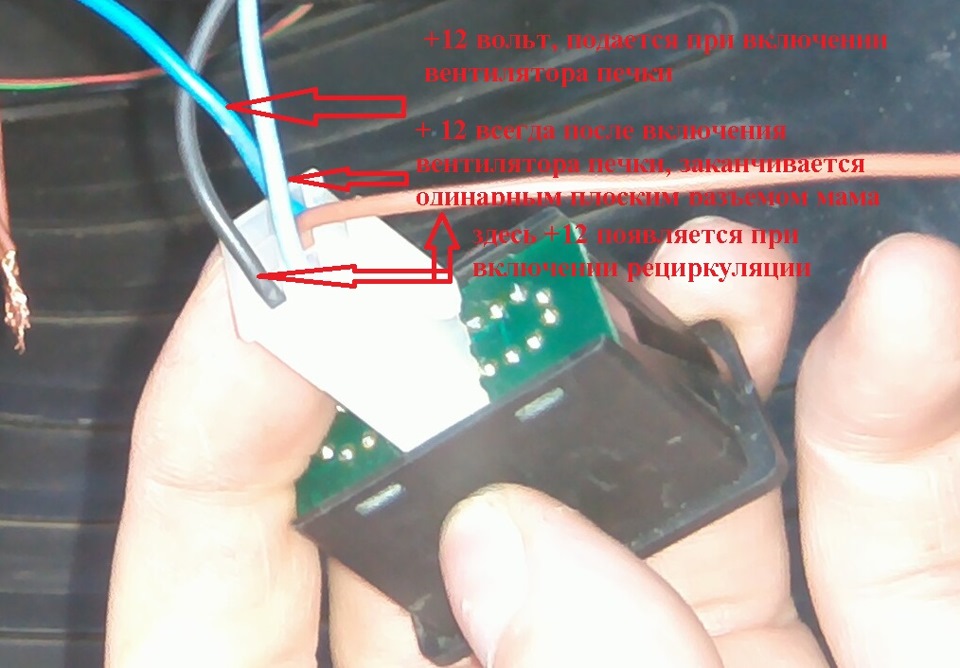

2. Балтики вміє піднімати оберти при включенні кондиціонера.Починаємо з того, що кондиціонер управляється двома кнопками, увімкнути компресор та/або рециркуляцію., синій провід підключенийдо чорної коробки, слід фото, і при включенні вентилятора печі наньому завжди + 12, на блакитному теж +12 на чорному та коричневому+12 після натискання кнопки рециркуляції
синій провід підключається до цій коробочці

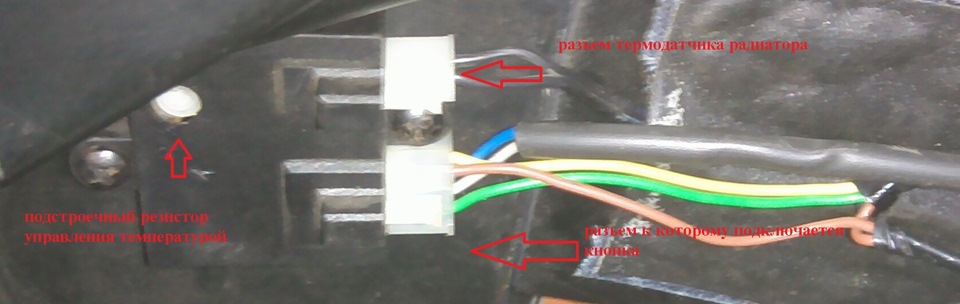

блок на печі до якого підключаються кнопки, термодатчик радіатора, і вбудований регулятор температури
роз'єм в який входить купа проводів:
1. Коричневий - незрозуміло куди йде
2. Жовтий- аналогічно, ніде йому відповіді не знайшов
3. Зелений - +12 вольт на клапан рециркуляції
4. Сірий — до резистори опалювача, щоб при включенні пічки можнабуло включити кондиціонер
5. Синій — +12 входить в кнопку

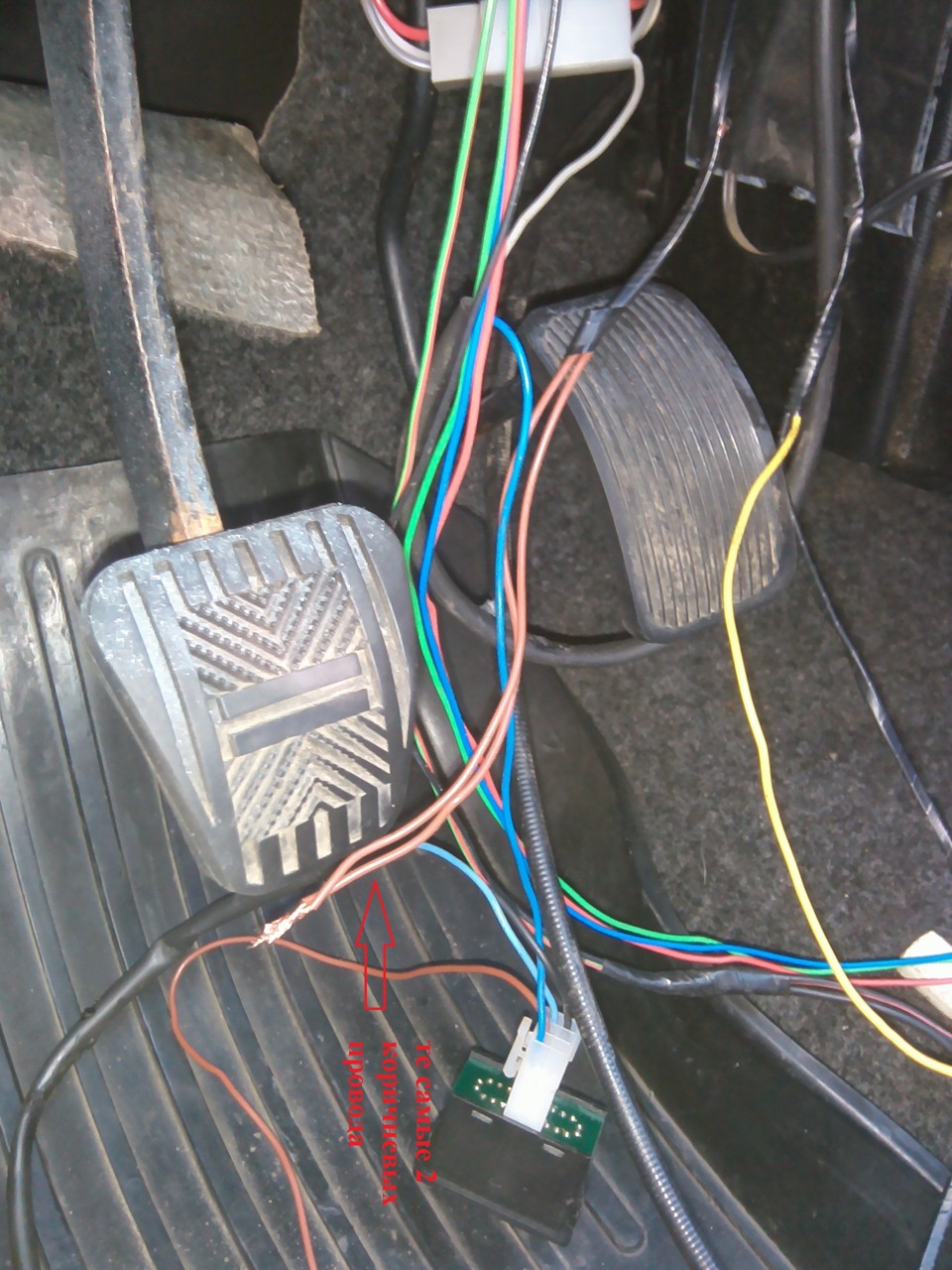

Ви могли помітити, що там 2 коричневі дроти. Разом, причому виднощо із заводу, і обрізані в рівень. Так от, довжина проводів така, що їх можна тільки на маси кинути, під болт кріплення печі., Вентилятор печі має коричневий провід, що наводить на думку про те, що це маса
так само, на думці що це маса, наводить той момент, що + на клапанрециркуляції зелений. Але якщо я кидаю його на масу, то клапанрециркуляції працює завжди. Йдемо далі. Жовтий провід на чорномублочці пічки йде в нікуди.

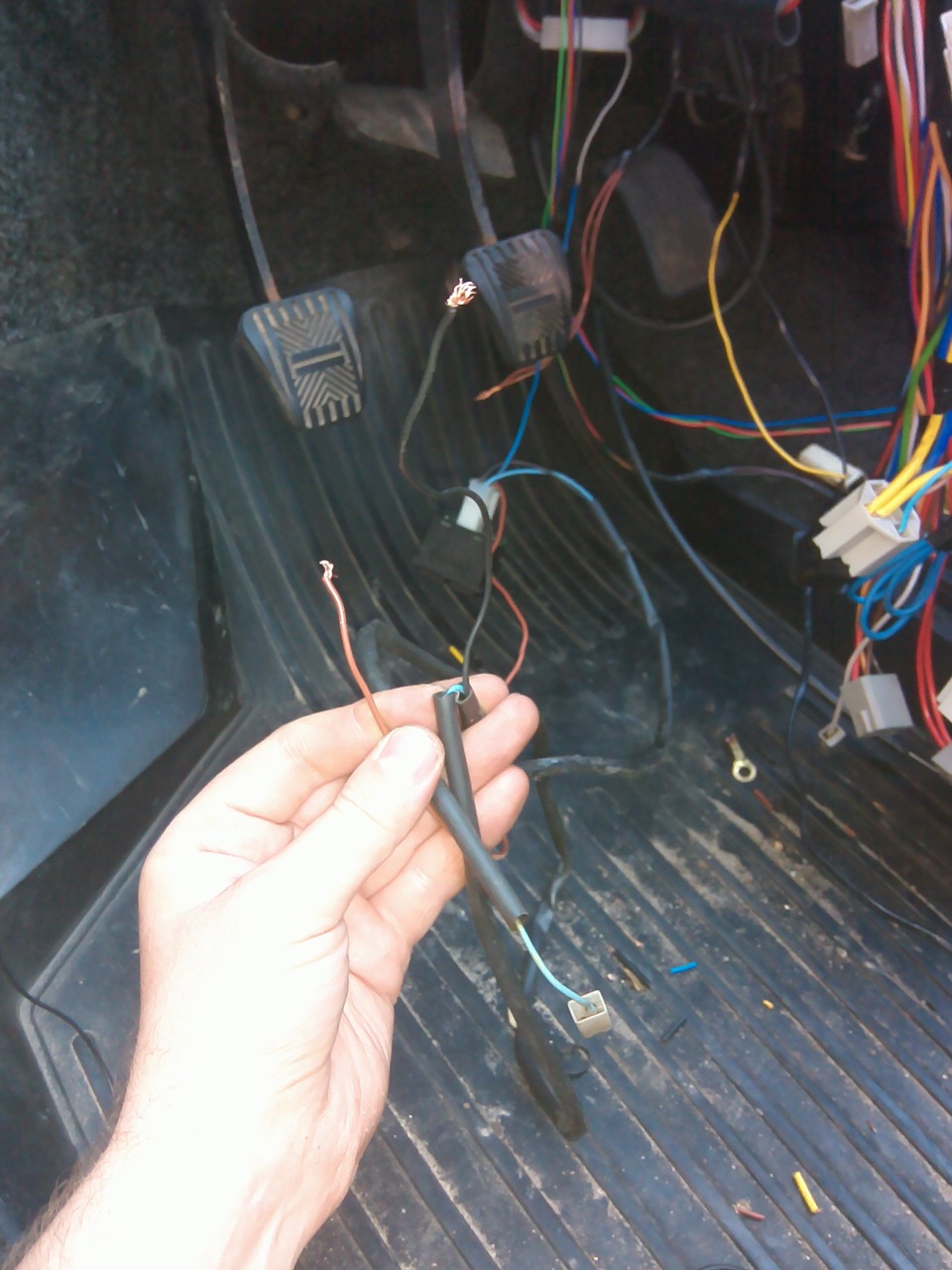

ще 2 дроти з кнопки. Чорний, тупо обрізаний і ніде не видно кудийого підключати синій, на кінці з одинарною фішкою так довжинасинього дроту така, що його вистачить підключитися до ЕБУ двигуна, тим більше що ЖМ умів піднімати оберти для роботи кондиціонера, алебіда, на ньому завжди + і він ніколи не відключається, навіть принатисканні на кнопку кондиціонера.
Якщо хто в курсі, допоможіть розібратися, як це все барахло маєпрацювати
Коментарі7
Який каталожний номер цієї кнопки, з чого вона підходить?
ну все, з електрикою майже розібрався, правда часу малювати схему поки немає часу, тому що копаюся в машині, хто робив сам мене зрозуміє, що більше часу йде на підготовку, а не на саму роботу, тобто болтика ні, то правильної гайки і т.д.так що перепр...
У рідній прошивці мізків січень 5.1 теж є функція для кондиціонера, думаю і на багатьох інших мізках не найстаріших
знаю, у мене бошик мп7, так там є, особисто бачив коли мізки редагували
на мізки має йти 2 дроти один запит включення та дозвіл.
Я думаю, що навряд тут у когось такий кондей є, самому доведеться розбиратися. А взагалі не потрібен тобі такий конден, брат, продай його мені))
Ха ха хаТролінг оцінений
