У моєму випадку реалізація всієї витівки впиралася саме в останнійпункт:знайти сидіння обтягнуте чорною шкірою порівняно легко, але звертикальним рядком (Elegance) важко.
Одного разу побачив відповідне моїм критеріям оголошення, негайнопридбав, а далі справу техніки (список матеріалу з каталожниминомерами наводжу внизу)

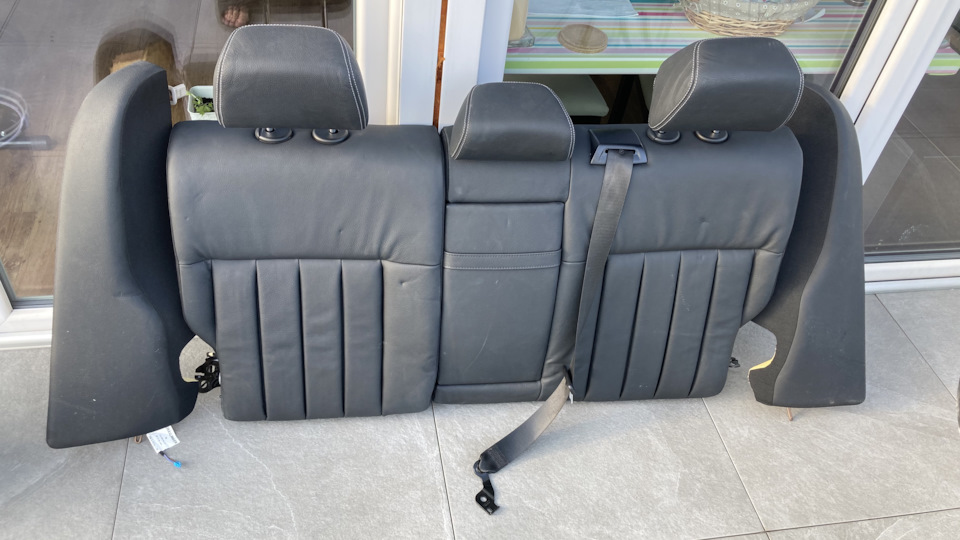

Власне елементи спинки, що розкладається

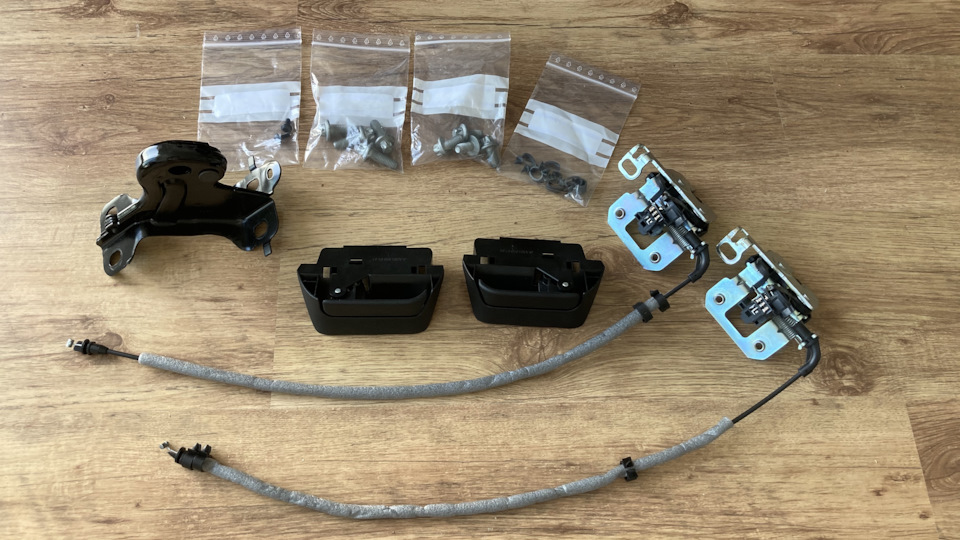

Кріплення та запірний пристрій

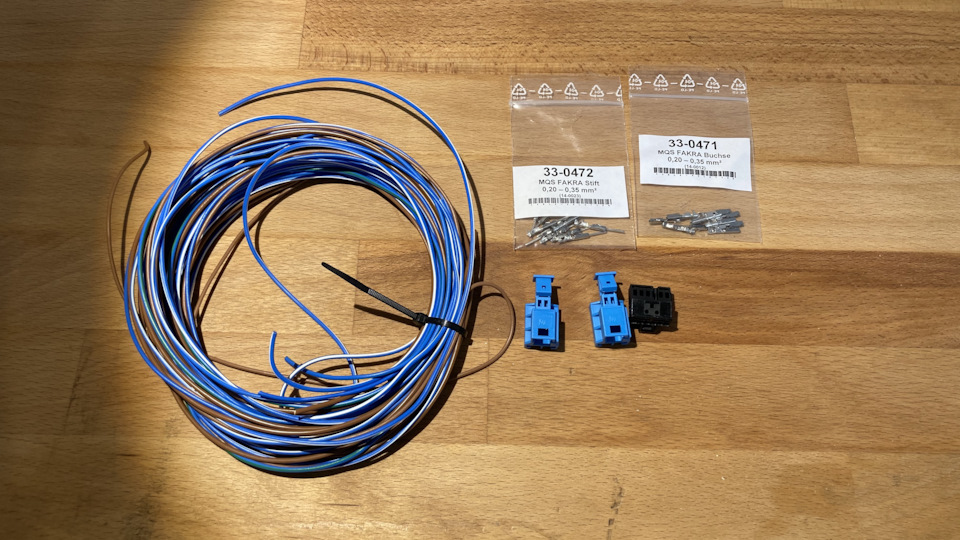

Електрика Насамперед ретельно вичистив куплені елементи та усунувдрібні косяки на шкірі, наскільки це було можливо. Далі демонтажрідного заднього сидіння. Порядок действий:
1. Під місцем правого та лівого пасажира підчепити попереду рукамиподушку сидіння і потягнути вгору до клацання. Далі подушкаштовхається назад і знімається з гачків, що її фіксують:

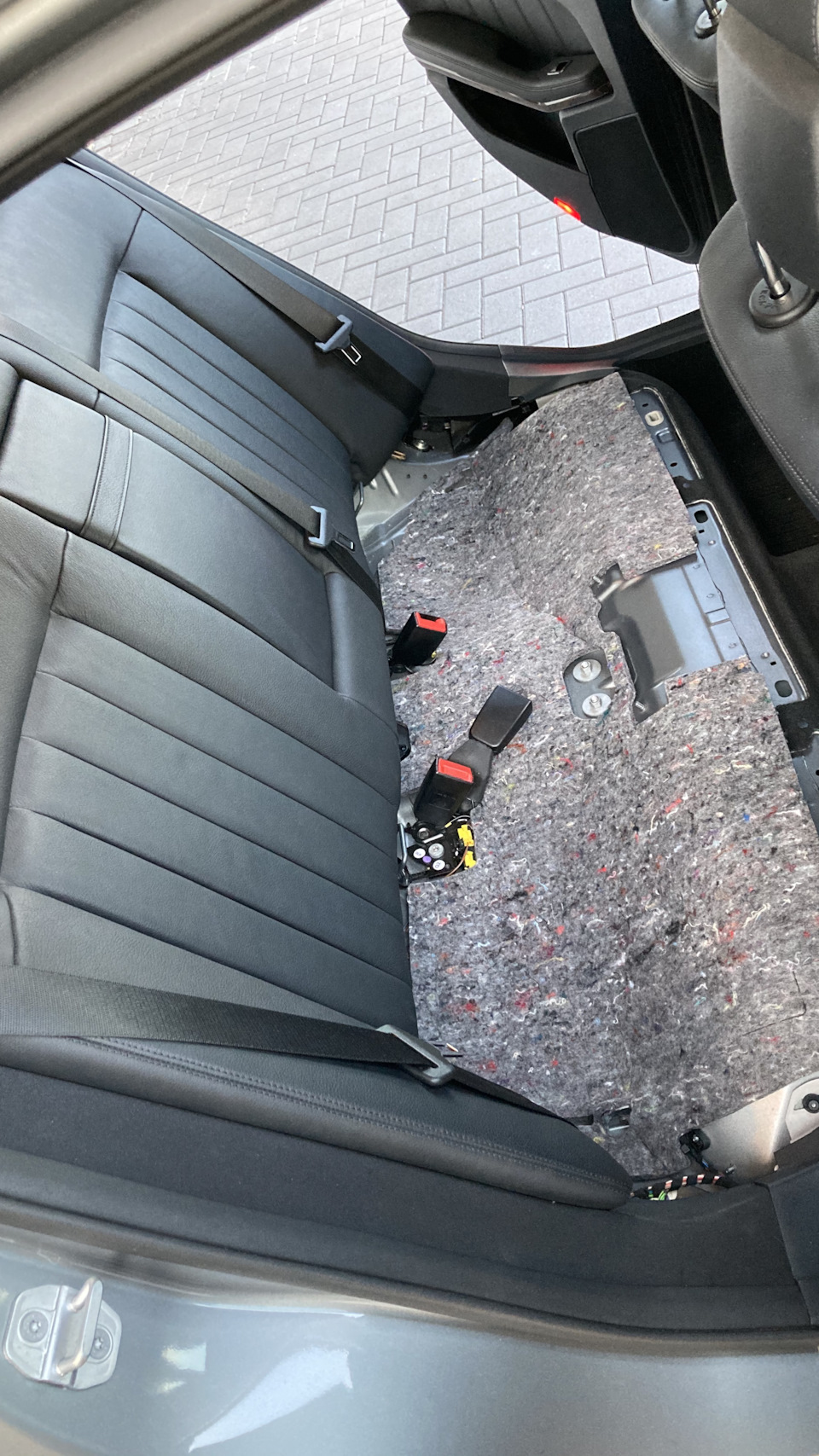

2. Після зняття подушки клацнути руками в трьох місцях накладку нафіксатори дитячих сидінь. Стають видно вуха кріплення спинкисидіння прикручені болтами під зовнішню зірочку:їх викручуємо і 2маленькі болти під внутрішню зірочку з боків теж. Залізти вбагажник і вгорі за траверсою задньої полиці знайти 2 клямки спинкисидіння, клацнути їх довгою викруткою або аналогічним інструментом.Після цього спинка легко відштовхується руками від кузова ідістається і салону. Далі встановлення розкладається спинки:

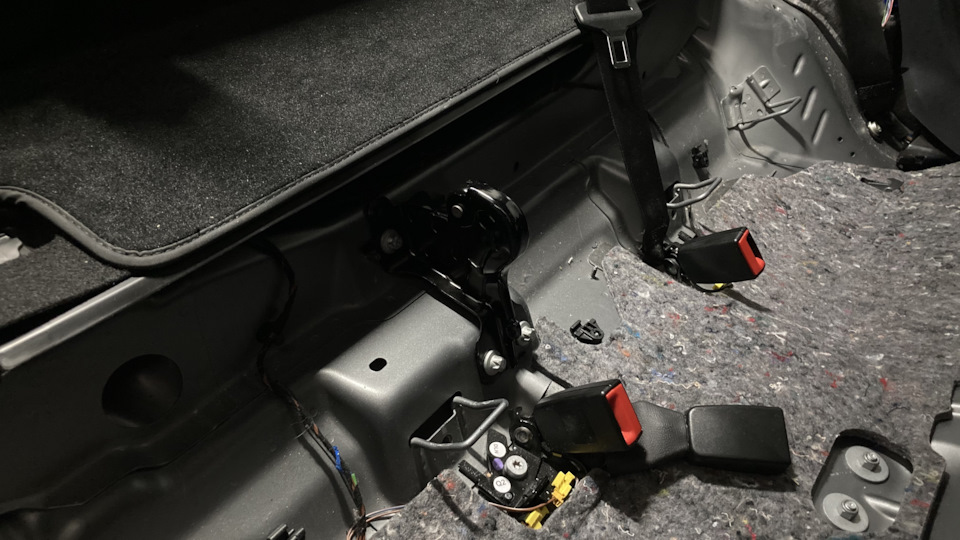

1. Зовнішні петлі убудовані в елементи спинки, а центрильна опорайде окремою деталлю. Насамперед прикручуємо її чотирма болтами докузова
2. Змінюємо клямки:посадкові отвори та болти збігаються, але клямкисуттєво відрізняються:
3. Прикріплюємо до засувок троси та ручки відкиданнясидінь, фіксуємо їх за допомогою кліпс в отвори задньої полиці:
4. Встановлюємо спинку, перевіряємо відкриття/закриття запірногомеханізму, якщо треба — налаштовуємо.
5. Установка бічних фіксованих елементів відбуваєтьсялегко:фіксація від руки в посадкові місця на кузові і ранішезгаданими болтами під внутрішню зірочку. Запірному механізмі, задопомогою яких відбувається сигналізація незафіксованого сидіння, єдатчики відкинутої спинки, які відповідають за від'їзд відповідногопереднього сидіння при її відкиданні і є механізм складанняпідголівників. Кожен пункт пов'язаний з додатковою проводкою, алеперші 2 також і з кодуванням.
Я вирішив зробити тільки підголовники. Корпус контактів на джгутіпроводів не відповідає штекерам з сидіння, тому я виготовивперехідник із застосуванням частин у відповідь за каталогом:
Підключив, перевірив, працює. Поставив на місце проставку міжспинкою та подушкою (вона відрізняється від рідної), а такожподушку на місце. Все готово! Треба сказати, що складана спинкатрохи жорсткіша ніж суцільна, але по-перше 99% часу я сам собіводій, а по-друге тепер практичність автомобіля істотно зросла, щоз лишком перекриває незначне зменшення комфорту.
1. Спинка заднього сидіння з бічними елементами:$175
2. Проставка між подушкою та спинкою сидіння (вона ж накладка нафіксатори дитячого сидіння) А2129206219:$35
3. Центральна опора А2049200024:б/в $15
4. Замки спинки + троси замків А2129200172:$50
5. Кліпси фіксації тросів А0009956044 5 шт.:нові $5
6. Ручки розблокування ліва + права А2049200164 +А2049200264:$15
7. Болти кріплення N000000003251 2 шт., N910143010011 4 шт., N910143010012 4 шт.:нові $18
8. Корпус клем A0385457128 1 шт., корпус клем А2215450228 2шт.:нові $15
9. Клеми MQS пачка:$8
10. Провід 0.75 мм² 4 м (3 кольори):$3
11. Матер'яна ізолятора $5
У сумі:$344
"фіксація від руки в посадкові місця на кузові і раніше згаданимиболтами під внутрішню зірочку. Сигналізація незафіксованогосидіння, є датчики відкинутої спинки, які відповідають за від'їздвідповідного переднього сидіння при її відкиданні і є механізмскладання підголівників. Кожен пункт пов'язаний з додатковоюпроводкою, але перші 2 також і з кодуванням.
Я вирішив зробити тільки підголовники. Корпус контактів на джгутіпроводів не відповідає штекерам з сидіння, тому я виготовивперехідник із застосуванням частин у відповідь за каталогом:
Підключив, перевірив, працює. Поставив на місце проставку міжспинкою та подушкою (вона відрізняється від рідної), а такожподушку на місце. Все готово! Треба сказати, що складана спинкатрохи жорсткіша ніж суцільна, але по-перше 99% часу я сам собіводій, а по-друге тепер практичність автомобіля істотно зросла, щоз лишком перекриває незначне зменшення комфорту.
1. Спинка заднього сидіння з бічними елементами:$175
2. Проставка між подушкою та спинкою сидіння (вона ж накладка нафіксатори дитячого сидіння) А2129206219:$35
3. Центральна опора А2049200024:б/в $15
4. Замки спинки + троси замків А2129200172:$50
5. Кліпси фіксації тросів А0009956044 5 шт.:нові $5
6. Ручки розблокування ліва + права А2049200164 +А2049200264:$15
7. Болти кріплення N000000003251 2 шт., N910143010011 4 шт., N910143010012 4 шт.:нові $18
8. Корпус клем A0385457128 1 шт., корпус клем А2215450228 2шт.:нові $15
9. Клеми MQS пачка:$8
10. Провід 0.75 мм² 4 м (3 кольори):$3
11. Матер'яна ізолятора $5
У сумі:$344
"фіксація від руки в посадкові місця на кузові і раніше згаданимиболтами під внутрішню зірочку. Сигналізація незафіксованогосидіння, є датчики відкинутої спинки, які відповідають за від'їздвідповідного переднього сидіння при її відкиданні і є механізмскладання підголівників. Кожен пункт пов'язаний з додатковоюпроводкою, але перші 2 також і з кодуванням.
Я вирішив зробити тільки підголовники. Корпус контактів на джгутіпроводів не відповідає штекерам з сидіння, тому я виготовивперехідник із застосуванням частин у відповідь за каталогом:
Підключив, перевірив, працює. Поставив на місце проставку міжспинкою та подушкою (вона відрізняється від рідної), а такожподушку на місце. Все готово! Треба сказати, що складана спинкатрохи жорсткіша ніж суцільна, але по-перше 99% часу я сам собіводій, а по-друге тепер практичність автомобіля істотно зросла, щоз лишком перекриває незначне зменшення комфорту.
1. Спинка заднього сидіння з бічними елементами:$175
2. Проставка між подушкою та спинкою сидіння (вона ж накладка нафіксатори дитячого сидіння) А2129206219:$35
3. Центральна опора А2049200024:б/в $15
4. Замки спинки + троси замків А2129200172:$50
5. Кліпси фіксації тросів А0009956044 5 шт.:нові $5
6. Ручки розблокування ліва + права А2049200164 +А2049200264:$15
7. Болти кріплення N000000003251 2 шт., N910143010011 4 шт., N910143010012 4 шт.:нові $18
8. Корпус клем A0385457128 1 шт., корпус клем А2215450228 2шт.:нові $15
9. Клеми MQS пачка:$8
10. Провід 0.75 мм² 4 м (3 кольори):$3
11. Матер'яна ізолятора $5
У сумі:$344
"
Підключив, перевірив, працює. Поставив на місце проставку міжспинкою та подушкою (вона відрізняється від рідної), а такожподушку на місце. Все готово! Треба сказати, що складана спинкатрохи жорсткіша ніж суцільна, але по-перше 99% часу я сам собіводій, а по-друге тепер практичність автомобіля істотно зросла, щоз лишком перекриває незначне зменшення комфорту.
1. Спинка заднього сидіння з бічними елементами:$175
2. Проставка між подушкою та спинкою сидіння (вона ж накладка нафіксатори дитячого сидіння) А2129206219:$35
3. Центральна опора А2049200024:б/в $15
4. Замки спинки + троси замків А2129200172:$50
5. Кліпси фіксації тросів А0009956044 5 шт.:нові $5
6. Ручки розблокування ліва + права А2049200164 +А2049200264:$15
7. Болти кріплення N000000003251 2 шт., N910143010011 4 шт., N910143010012 4 шт.:нові $18
8. Корпус клем A0385457128 1 шт., корпус клем А2215450228 2шт.:нові $15
9. Клеми MQS пачка:$8
10. Провід 0.75 мм² 4 м (3 кольори):$3
11. Матер'яна ізолятора $5
У сумі:$344
"
Підключив, перевірив, працює. Поставив на місце проставку міжспинкою та подушкою (вона відрізняється від рідної), а такожподушку на місце. Все готово! Треба сказати, що складана спинкатрохи жорсткіша ніж суцільна, але по-перше 99% часу я сам собіводій, а по-друге тепер практичність автомобіля істотно зросла, щоз лишком перекриває незначне зменшення комфорту.
1. Спинка заднього сидіння з бічними елементами:$175
2. Проставка між подушкою та спинкою сидіння (вона ж накладка нафіксатори дитячого сидіння) А2129206219:$35
3. Центральна опора А2049200024:б/в $15
4. Замки спинки + троси замків А2129200172:$50
5. Кліпси фіксації тросів А0009956044 5 шт.:нові $5
6. Ручки розблокування ліва + права А2049200164 +А2049200264:$15
7. Болти кріплення N000000003251 2 шт., N910143010011 4 шт., N910143010012 4 шт.:нові $18
8. Корпус клем A0385457128 1 шт., корпус клем А2215450228 2шт.:нові $15
9. Клеми MQS пачка:$8
10. Провід 0.75 мм² 4 м (3 кольори):$3
11. Матер'яна ізолятора $5
У сумі:$344
"матер'яна ізолятора $5
У сумі:$344
"матер'яна ізолятора $5
У сумі:$344
Коментарі20
Привіт а ось підголовники опускання їх на кнопку ти змінював проводку правильно розумію?
Вітаю! Ні, після зняття суцільної спинки проводка на машині залишилася в стоку. Я зробив перехідник з рідного підключення на джгуті машини на підключення спинки, що складається.
І тепер у тебе видно що спинки опущені сповіщається про це? І відповідно підголівники теж опускаються на кнопку на центральній консолі?
Так, підголовники опускаються з рідної кнопки на консолі, але опущені спинки не сигналізуються - я не став підключати сигнальні контакти, а то було б потрібне додаткове проведення і кодування. А якщо сидіння з пам'яттю, то можна навіть автоматичний в...
Круто ! Красень теж ось встановлюю вирішив поставити складне корисна річ попутно і електро шторку роблю зараз
Молодець! Штора теж офігенгая річ, у мене по заводу
Привіт потрібна порада як роз'єднати половинки щоб встановити середину
Вітаю! Дивись, ось це кріплення їх тримає разом, воно роз'ємне на скріплюючому болті
Дякую зрозумів знайшов !
А ось ця полиця у тебе нормально встала? Спробував на закритих сидіннях не встає на відкритих встає але підняти сидіння не можу? Вона повинна бути іншою?
Я залишив штатну і все працює. Єдине, у мене інша обшивка підлоги багажника - запаска не передбачена, а є просто обшита килимом ніша під підлогою. Може від цього залежить.
Зрозумів щось у мене вона не ставиться коротше заважається буду думати
Привіт, а полицю міняв задню?
Вітаю! Ні, залишив рідну, а центральний ремінь просто за правил під поролон, щоб не було видно.
Я ось весь комплект собі замовив. Теж думаю так зробити
Хороша ідея! Якщо з полицею, буде навіть акуратніше. Я собі її не змінював тільки на той випадок, раптом заманеться повернути заводом
іноді кумарить що не можна складати задні сидіння, навчився з цим просто жити, ідея міняти спинки задніх сидінь взагалі не вражає, тим більше у мене вони нулячі-нові
Так, є таке рідна була взагалі нульова, але я її нікуди дівати не став запакував і в комору. Я б напевно теж забив, але руки сверблять і варіант підвернувся
Тож купив комплект, вчора отримав у транспортній. Треба якось знайти час встановити все
Все вийде
