Задній ремонт LED

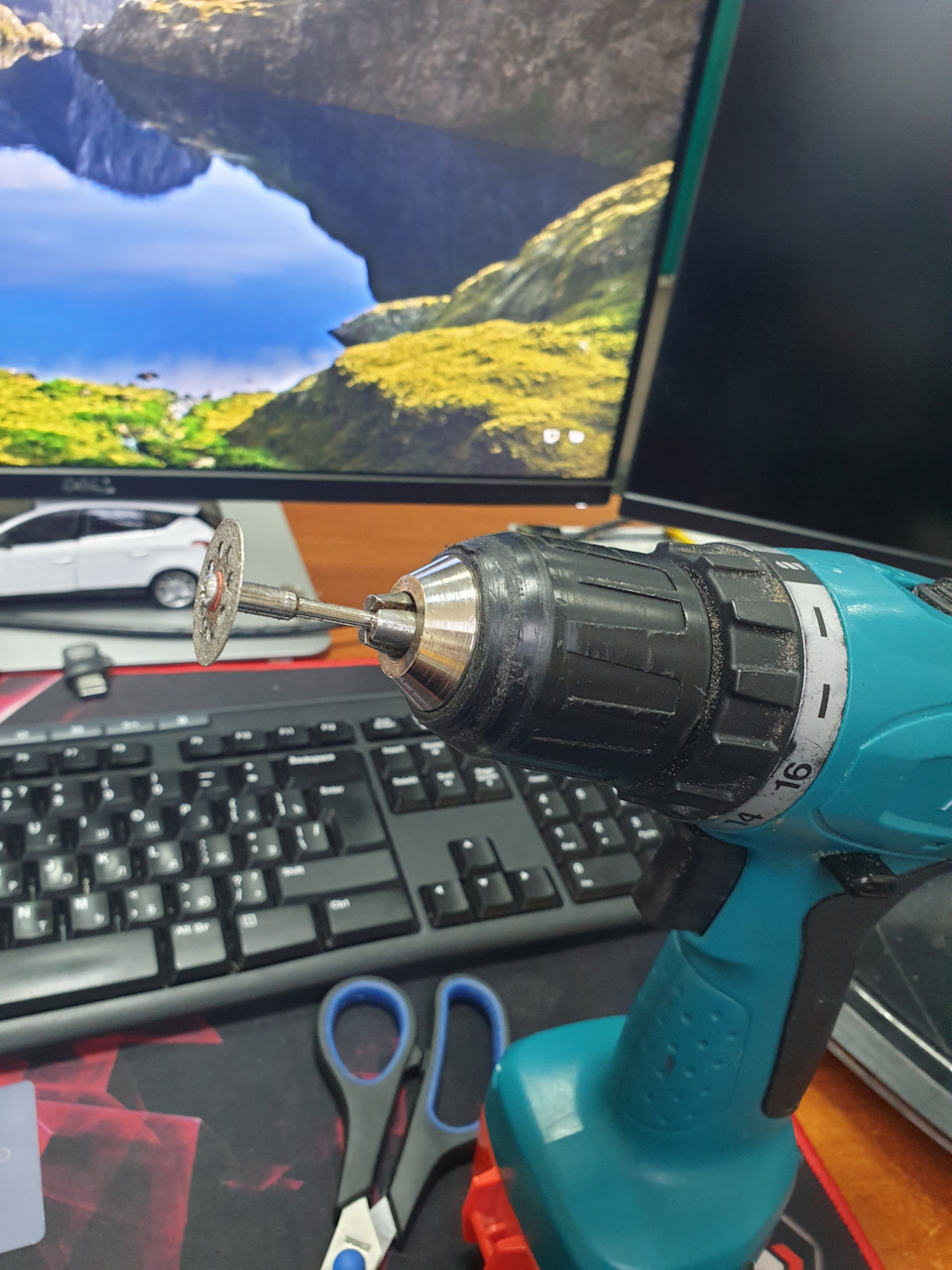

Тож побігавши по друзях знайомим — на знайшов ні в кого Дремеля— Поїхав і випросив насадку на шуруповерт у Серьоги. Значить, є чимрізати — тоді приступимо.

<
Заїхав на Імрад і купив світлодіоди які були — у результаті чудовопідійшли єти
imrad.com.ua/ru/ul-654u6yc-t-719
UL-654U6YC-T_719 Y/EXCEED
Типорозмір Круглий 4.8 мм
Колір Yellow
Тип лінзи Clear
Пряме падіння напруги (Uf), В 2.2
Постійний прямий струм кристала (If), мА 20
Кут випромінювання ( Ѳ), ° 140
Довжина хвилі (λв), нм 590
Кількість контактів (N) 2
Споживана потужність (P), мВт 80
Яскравість (L), мКд/м2 900
Тип монтажу THT
/p>

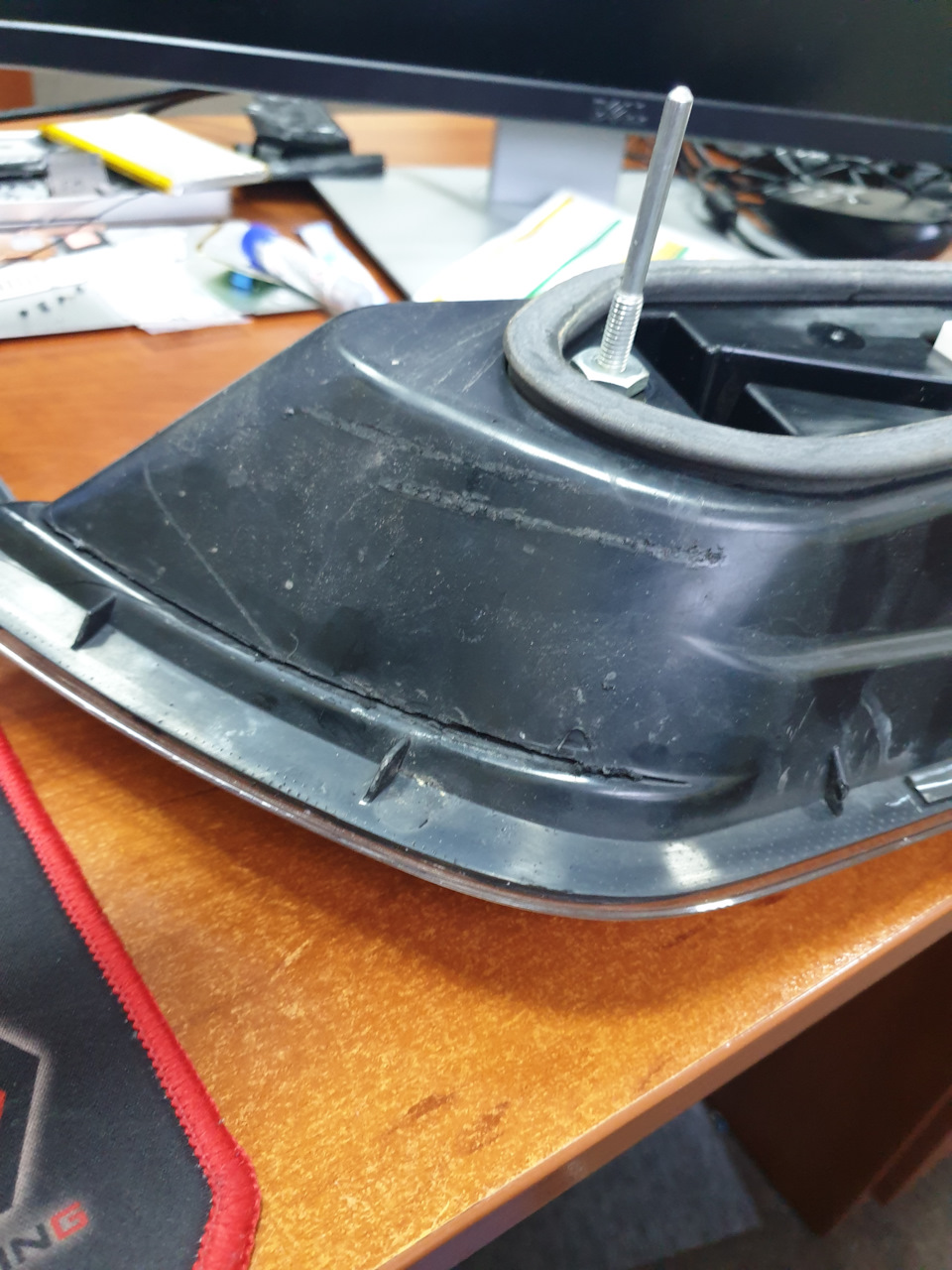

Починаю різати фару — пам'ятаю що люди — хто брав вище — немогли витягнути планку зі світлодіодами — взяв нижчу — і почавакуратно…

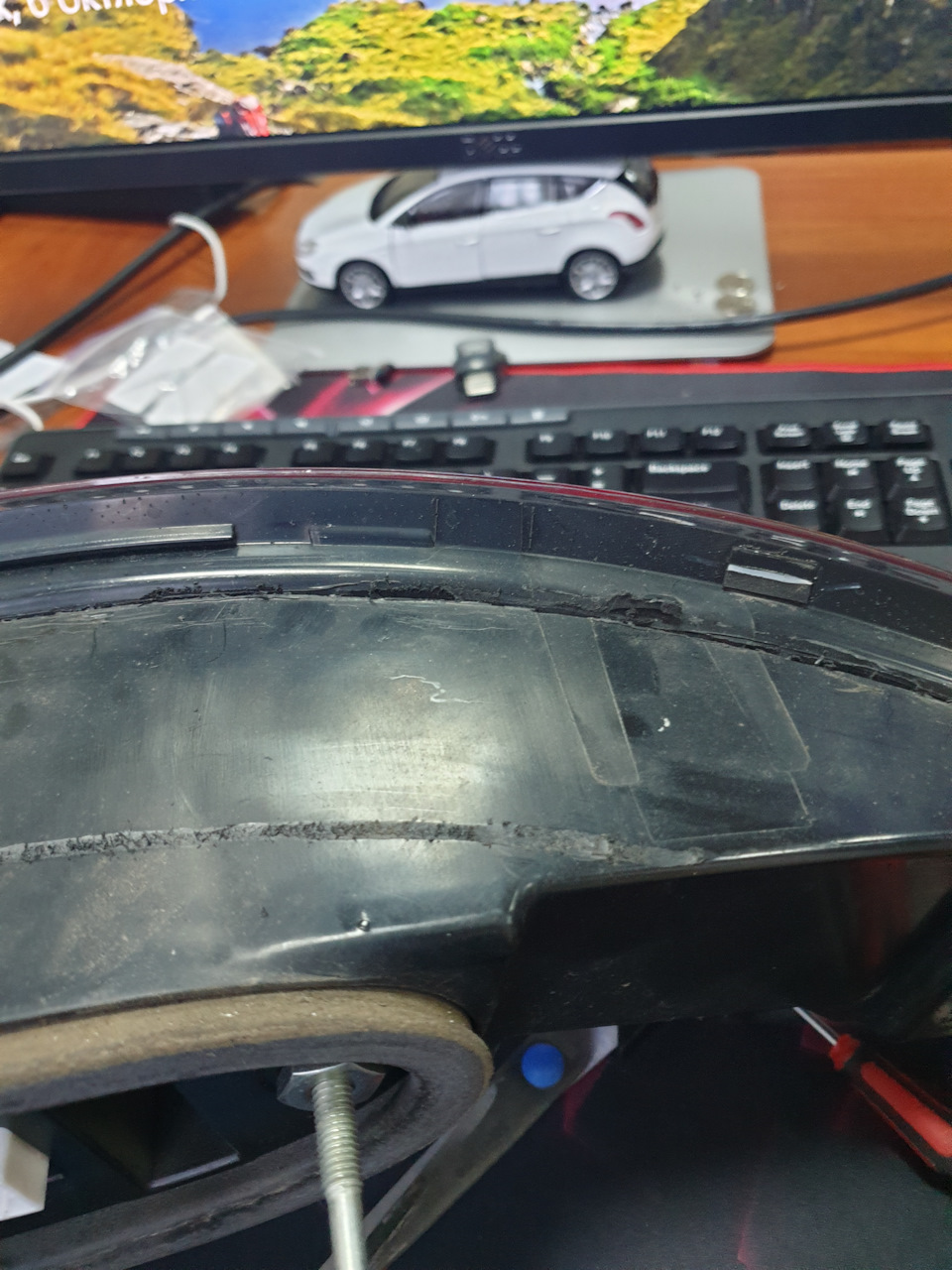

Розпил — вийшло акуратно — посаджу на герметик для прокладокдвигуна (на Вітю Рейнза) і буде вогонь. Не забуваємо викрутити 2! ДВА саморізи з кришки інакше ліхтар не розкрити.

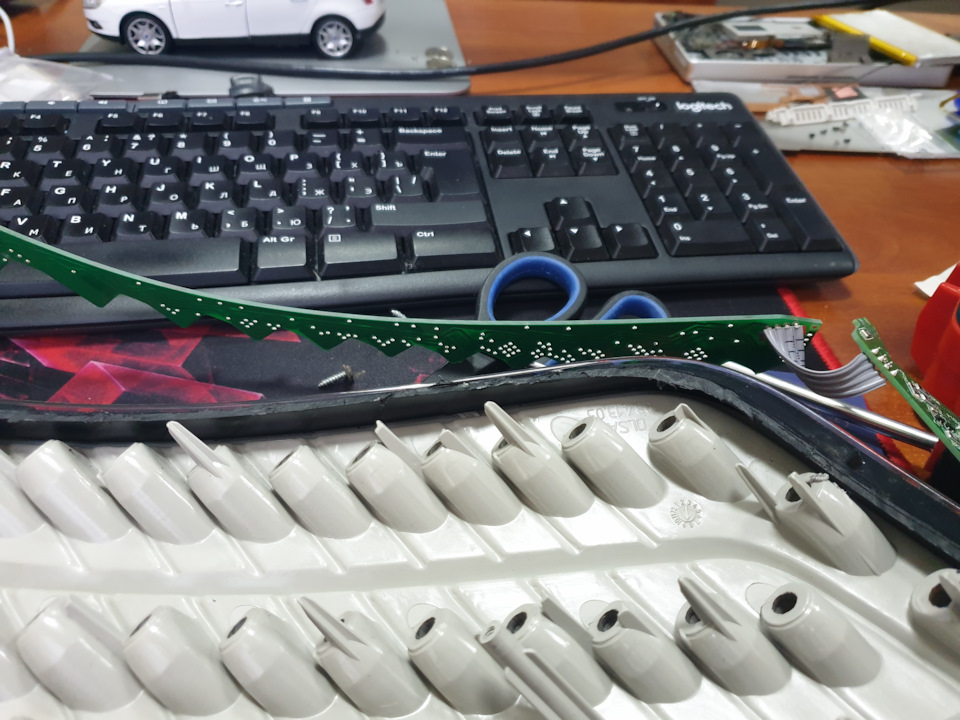

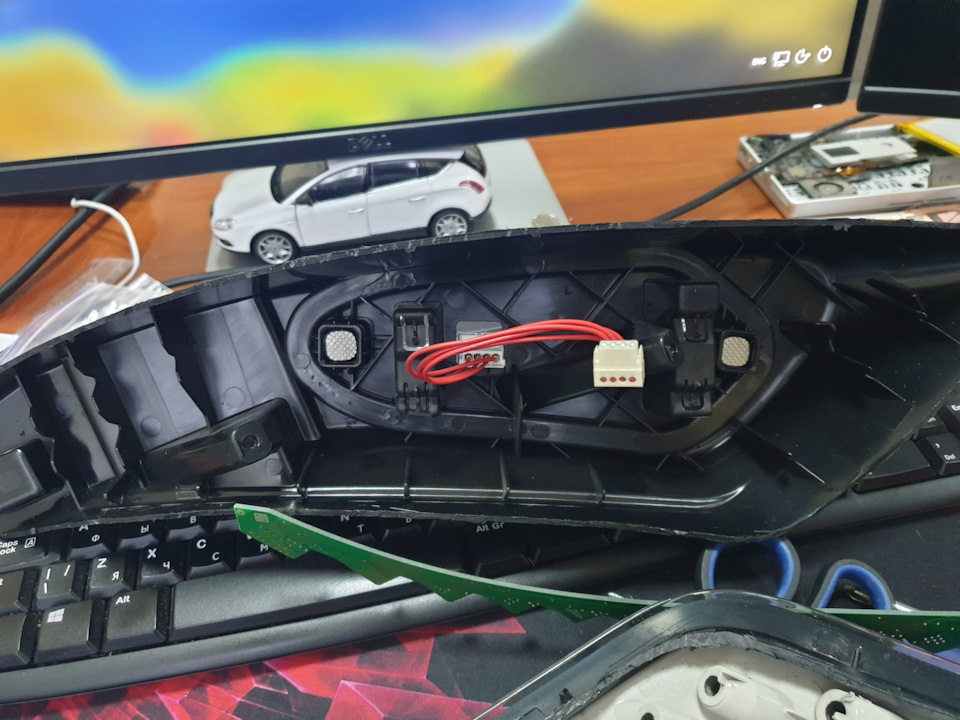

Ну розкрив — що там усередині — все зрозуміло — як випоювати старийсвітлодіод — деякі впадуть у ступор 100% хто з паяльником не дужесвітлодіод треба акуратно відігнути від платина градусів 50 - вінсидить на своїх же ніжках як на засувках - і можна випоювати.

Припаюю 1 і приміряю - ставати добре - нічого не заважає - паяю всі3 і знову приміряю - все ставати норм. Настав час відновитипокоцану плату — знову їду на Імрад і беру резистори в номінал —усі норми — міняємо. Хто не в курсі на світлодіодах ТРЕБА ДОБРАТИСЯПОЛЯРНІСТЬ! Тобі беремо тестер - ставимо в режим продзвону ідивимося де на старому + (усі плюсами до верху плати йдуть) і нановому також визначаємо де + - і паяємо. Спаяно — перевіряю — івуаля — все блимає помилки пішли — усміхальник до вух. Як треба івсе. Ставимо назад і катаємось.Про всяк випадок зробив фото покомпонентах раптом хтось щось зашкодить у процесі. Та й мало незабув — маленька коричнева хер без маркування на платі —конденсатор — він без полярності якщо що
Типорозмір 0805
Ємність © 1 nF
Робоча напруга (Uраб) 50 В
> Допуск (Δ), ±% 10 %
Тип діелектрика (Dtype) X7R
Робоча температура (Tраб), °С -55.+125
Ну і фоточки — всім удачі — я пішов ставити ліхтар на місце
