Давно не писав нічого в бж тому що мало що робилося в машині, а тимбільше вартісної уваги.

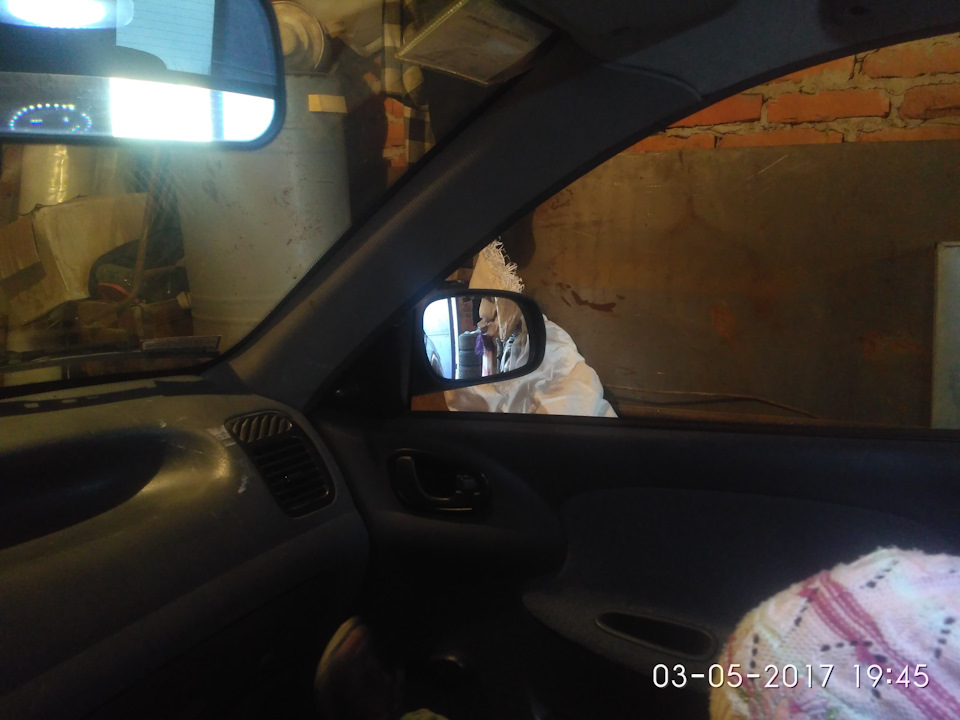

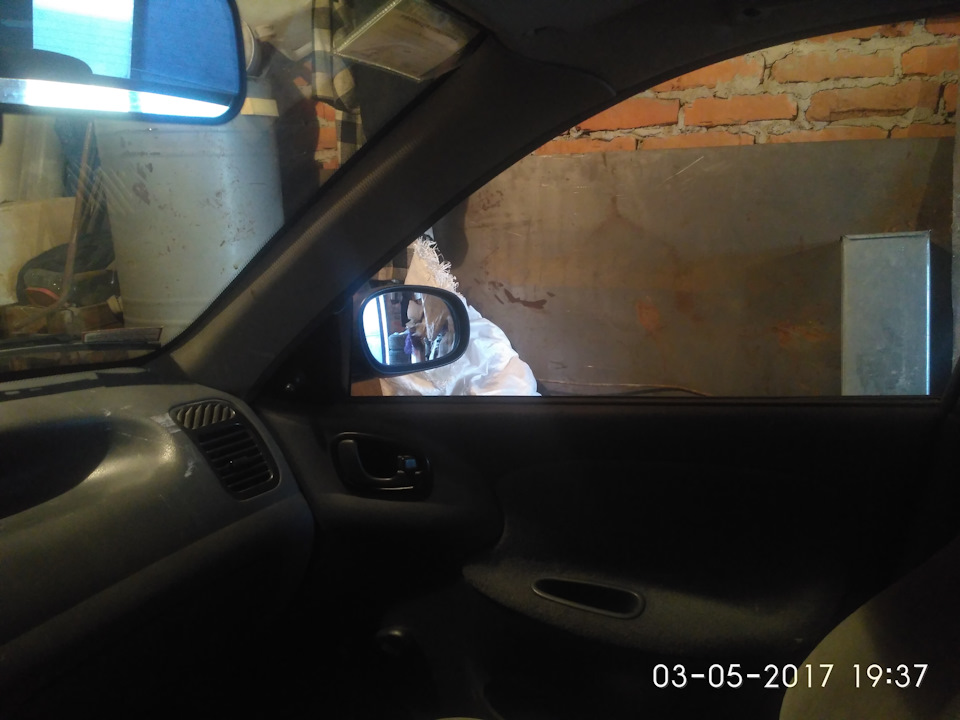

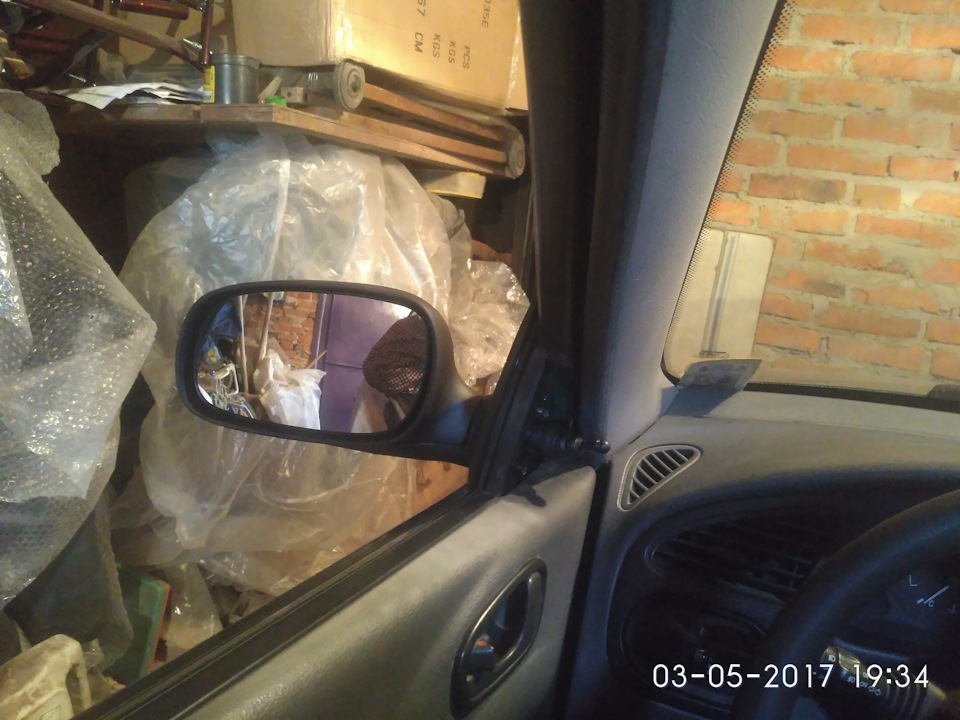

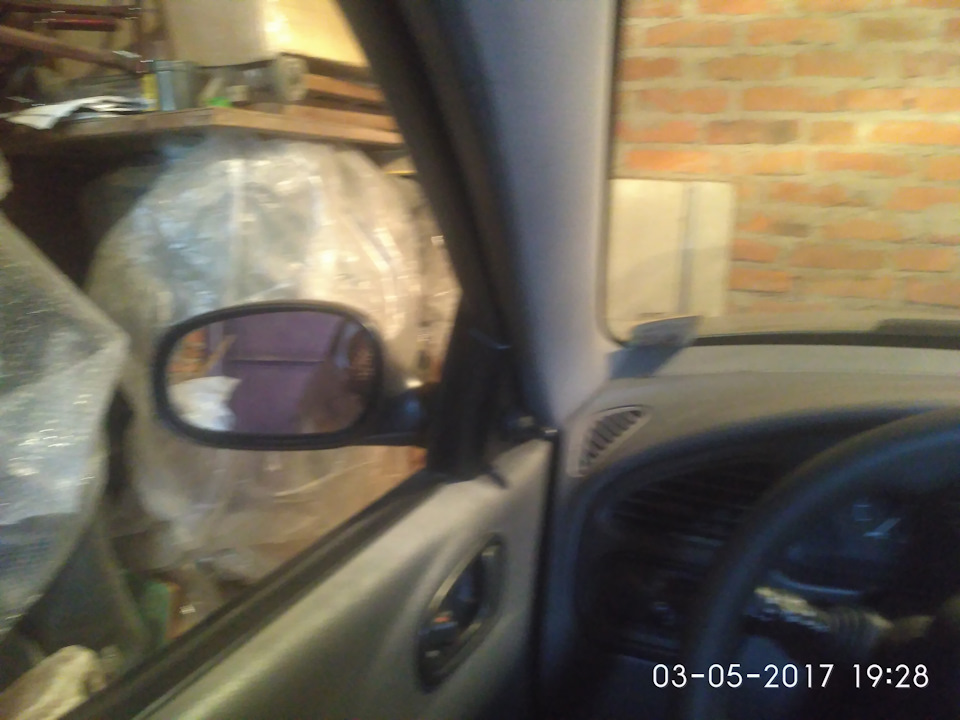

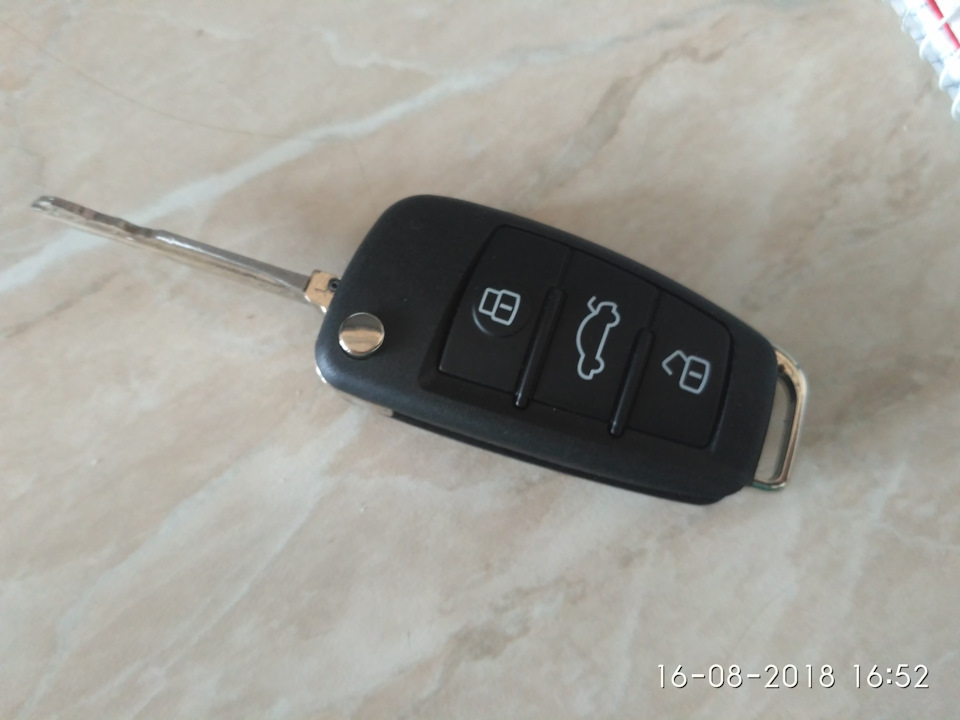

Можливості виготовлення чого або того, хто стоїть, сильнозменшилися, але руки свербіти не перестали. І в них впровадженіелектроприводи Джойстик розмістив на тунелі біля важеля КПП.Встановлено двокнопковий годинник з білим пересвітом. І корпусивище всяких похвал!
Прибраний косяк у проводці магнітоли, коли вона постійно булазапитана і при виключенні запалювання споживала 500мА. І поставленісвітлодіодні лампи в ліхтарі заднього ходу.Світять неймовірнокруто, не раз випробувано в нічний час. Датчика рівня палива.
Зроблено пристрій для тесту стрілок ланосприладки, який вийшовподвійним. Джампер є, то плавне розпалювання шкал і стрілок зрегулюванням яскравості та режимами день/ніч. Джампера немає, тотестер стрілок.
Зразкова схемка тестера стрілок
Тестова плата тестера стрілок
На базі ардуїно зроблено відео драйвер під дисплей від телефону длямого старого бортовий комп'ютер. Але цей екран підходить длявпровадження в прибирання ланоса, а там місця обмаль під два бк посуті. Для лачетті він у приладку погано стає.
БК на дисплеї від телефону стартова сторінка з ім'ям розробника
Робочий або основний дисплей БК Напруга, температура, обороти, швидкість, середня та миттєва витрата, витрачена паливо, одометр ідва добові лачетті. Про неї й йтиметься.
Ось у машині після установки
Приборка у мене дорестайл. Стояв плавний розпал на 4 канали та здесятком кольорів підсвічування шкал. Стрілки з червонимпідсвічуванням. РГБ світлодіоди через якийсь час почалидеградувати, хоча струм через них був обмежений 7-8 мА на колір.Міняти 5050 РГБ світлодіоди настільки геморне заняття, що довелосячерез деякий час повертати стокову приладку на місце, а цяпролежала пару років без руху.
Але руки свербіли весь час і ось нарешті потроху почав викроюватийого на ремонт. Викидати РГБ плату та ставити смарт РГБ діодиWS2812. Багато було передумано про вигляд нової плати пересвіту, адже під ці діоди плата загалом проста виходить. Так як плату немаєможливості виготовити жодним із перевірених домашніх методів, вирішив використати залишки стрічки із щільністю 60 діодів. Якконтролер спочатку був ардуїно, потім хотів поставити stm32 (відразу і під бортовий комп'ютер). Але потім вирішив залишити лишепідсвічування на базі атіні85. І купив диво налагоджувальну платуDigispark, на якій та сама тіні85 і USB. Погравшись з нею власнезрозумів, що в тому вигляді все-таки вона мені не підходить іпереробив саму ідеологію.
У Digispark завантажувач чекає 5 секунд заливання прошивки, а потімпочинає запуск програми. Щоб врятувати їх треба було або правитизавантажувач або легко використовувати тини85 без завантажувача. Япішов по другому шляху, так як є програматор і прищіпка дляпрошивки. Як на цьому фото
Стрілки підсвічені світлодіодами WS2812 mini, вони в корпусі 3528, але з тими ж функціями. На великі стрілки по 3, на маленькі по 2таких світлодіоди.
Так виглядає Digispark після встановлення та впровадження роз'ємудля прошивки ззовні У прошивці реалізовані такі функції:< br/>
Плавний розпалювання стрілок;
Розпалювання шкал біжить вогнем;
Зміна кольору кожної шкали (незалежно один від одного);
Зміна кольору кожної стрілки (незалежно один від одного);
Зміна кольору дисплея бортового комп'ютера;
Управління бортовим комп'ютером.
через особливості моєї накладки на шкали перемикання день/нічвиявилося абсолютно не потрібним - накатав уночі пару сотень км іне зліпить абсолютно. Але поки що приглушення яскравості залишивпро всяк випадок.
Все управління здійснюється енкодером, вбудованим замість штатноїкнопки.
Енкодер вкручений в отвір від штатної кнопки На жаль фото нутрощівне так багато, але основні моменти зафоткав. Видно плата адаптераживлення для світлодіодів і буззер на сигнали поворотників
> Тянулось все це дуже довго, буквально по півгодини на день, так як на роботі завантаження дуже велике і часті відрядження.
До речі накладка така ще одна залишилася з вирізом не під бк а підштатний дисплей, може кому потрібно. У планах замінити задній диванна октавію з підлокітником та з можливістю нижню частину відкидативниз. Але поки не зміг знайти підходящий варіант:або весь салон, або не ті сидухи, або вбиті., тільки правда буквально на 5 хвилин:-(.
