Жестче, легше, зручніше. Такі цілі були поставлені на початкупроектування надставок. Стара трубна система м'яко сказати незадовольняла, поки вставиш поки знімеш, скло маленьке, невідкривається...
Сподобалася ідея зі Зірочки, але ліві двері у мене стандарт ізапаска на місці, нічого кардинально переставляти і різати небуду.
Після місячних розрахунків, ескізів, малюнків, промірів, закупивматеріал і почав втілювати ідею про легкі швидкознімні надставки знормальним вікном для нормального огляду.
Матеріал алюміній на заклепках. Надставки Луаза — не те.Уазо рамкинекрасиво по нахилу.Є в Білій церкві фірма, яка виготовляє розсувніблоки на замовлення будь-яких розмірів, по монітору прийму рішення.>
Або буде обтягнуте тканиною аналогічною тенту з випуском ілюверсами під рідні скоби, або пофарбую, поки не вирішив. Так самобудуть ущільнювачі по периметру.
Водійську надставку почав робити з використанням кута, що посилює20х30х2,
не сподобалося і куточок пішов в брухт давши дорогу профільнійтрубі 20х20х2.
Процес та технологію видно на фото.

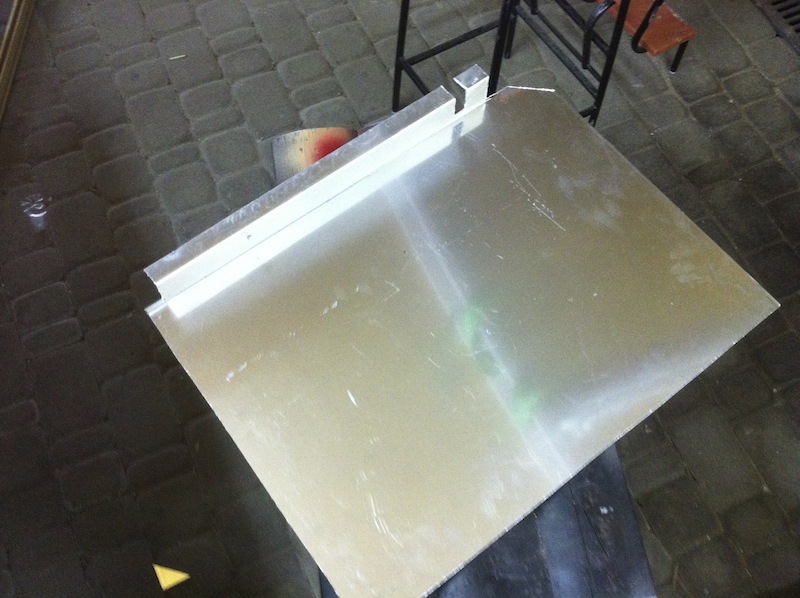

Заготівля

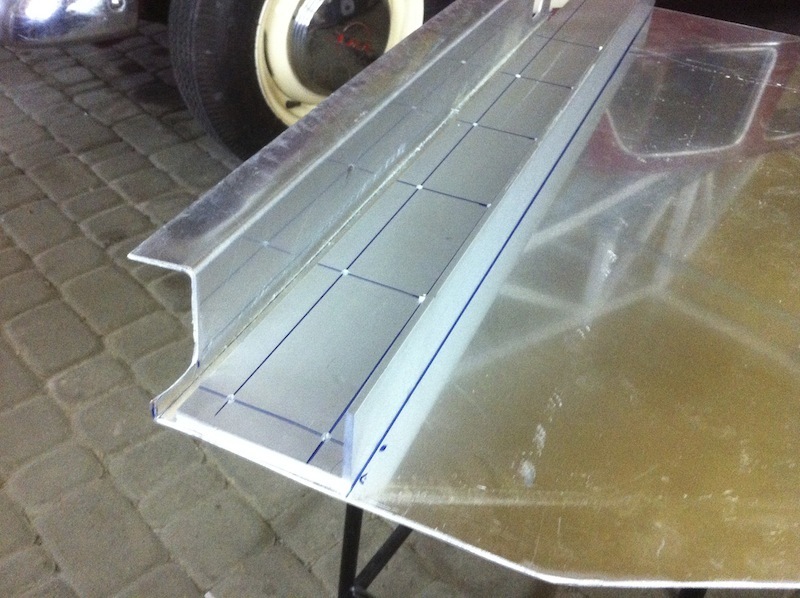

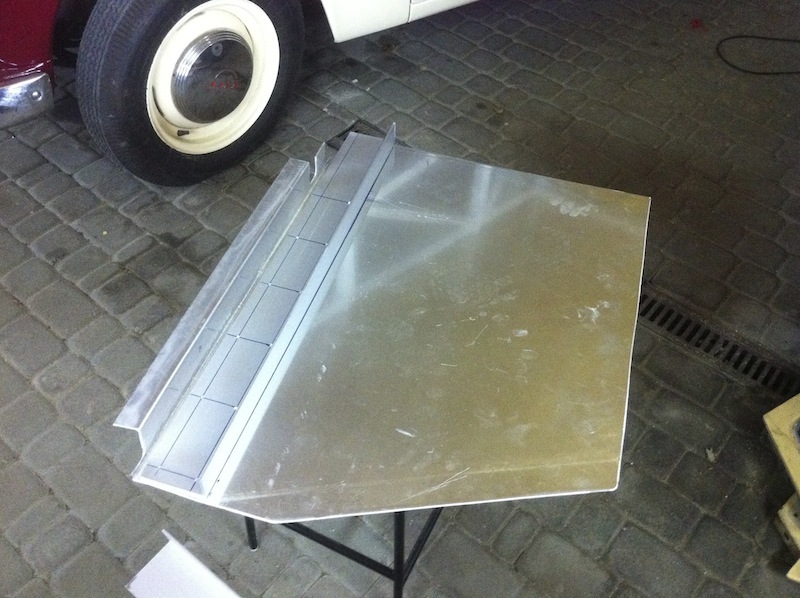

+підсилювач

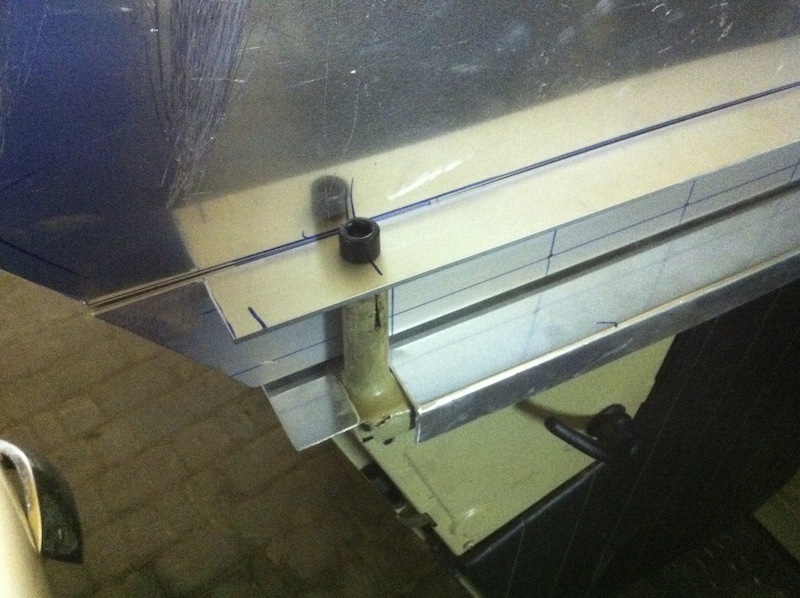

Кріплення в рідні місця

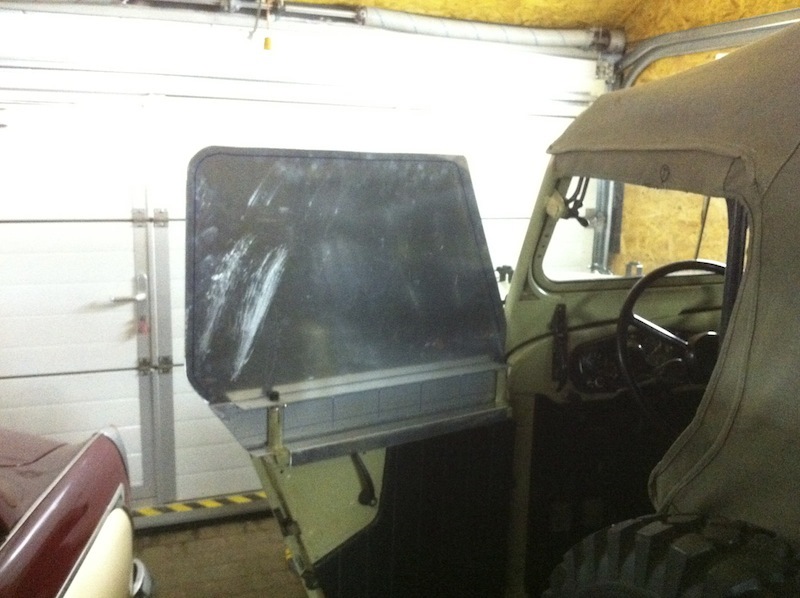

Рамка з куточка, пробний варіант<
Пасажирську зробив з рамкою із квадратної труби 20х20. Дужесподобався результат. Жорстко. Водійську відразу ж переробив таксамо з трубою. З плюсів труби над куточком жорсткість, не видно заклепок зсередини. З мінусів складніше підрізати радіуси але всеодно другий варіант крутіше. Сиджу тішуся.
Дійсно з кожним радіусом виходить все красивіше і красивіше. Досвідмлинець і спритність приходить з помилками :)
Переробив водійську, подивився на пасажирську… Рамку можна було дляестетики переробити під плавніші радіуси, але закінчилася квадратнатруба. Мабуть, вистачить. Так можна до безкінечностівдосконалюватися. Рамки готові під імплантацію скла.Продзвонюватиму розсувні блоки на замовлення, але швидше за все дляпростоти поставлю глухі, простота це надійність. Консольні місця, ібільш напружені точки проварив
Матеріали.
1. Лист 1000х2000х2 мм 1 шт. Потрібно два шматки 900х600. Томукраще вимучувати з листа 1500х2500 шматок 1500х1000. Але обрізкиніколи зайвими у господарстві не будуть.
Лист 1000х2000х2 мм.Коштує близько 800 грн. (в Епіцентрі 1300)
2. Труба квадратна 20х20х1, 5 мм два шматки по 2 м. Вартість 12-15грн/м.П.
3. Заклепки 3.2х8 мм. 100 шт. 4.0х10 мм. 50 шт.
4. Кутник 80х40х4 мм. 2 метри. Вартість 80 грн. За м.П.
5. Дюбель анкерний діам. 18 під болт 12 Ось такий
Інструменти. > Заклепочник,
5-7 кругів 125х1 мм.
Один пелюстковий шліфувальний.
Дрель, свердла.
