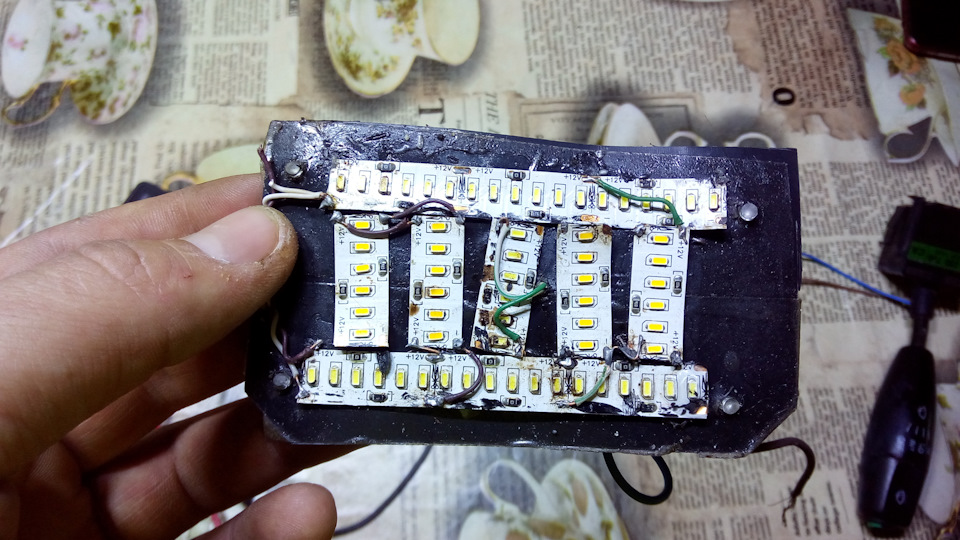

А початкова "плата" підсвічування салону була такою:< Нуприродно після того як сам забацав пересвіт БУП з платою, тохочеться йти далі, іт зробити хороше світло в салоні Практикапоказала, що практично мати велике світло в салоні, якийвключається виключно тумблером незалежно від положення ключа ідвері, і невелике підсвічування, яке працює штатно.Скажувідразу, штурманський плафон не хочу! Знаю що не правий, але біситьвін мене, ось не хочу і все, тому коменти типу "не простішештурманський поставити? " навіть читати не буду.
І так, що маємо. Необхідна плата підсвічування салону з невеликимсвітлом + велике гарне світло, яке працює незалежно від штатного. Ібажано зробити плавний розпал/загасання. І бажано все в одну платувмістити. Нарив на просторах драйву схему для плавного розпалюваннята в магазин за всіма необхідними деталями. Замовляв все, щоможливо в СМД-шному варіанті. Ну конденсатор ясно СМД не буває, аось польовий транзистор, знайшовся аналог у смд виконанні. Його івзяв.

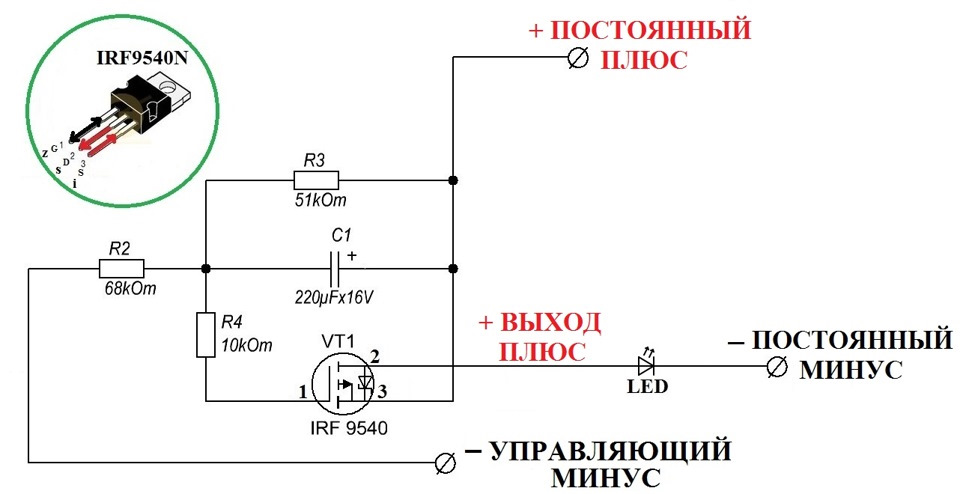

сама схема для плавного розпалювання/загасання

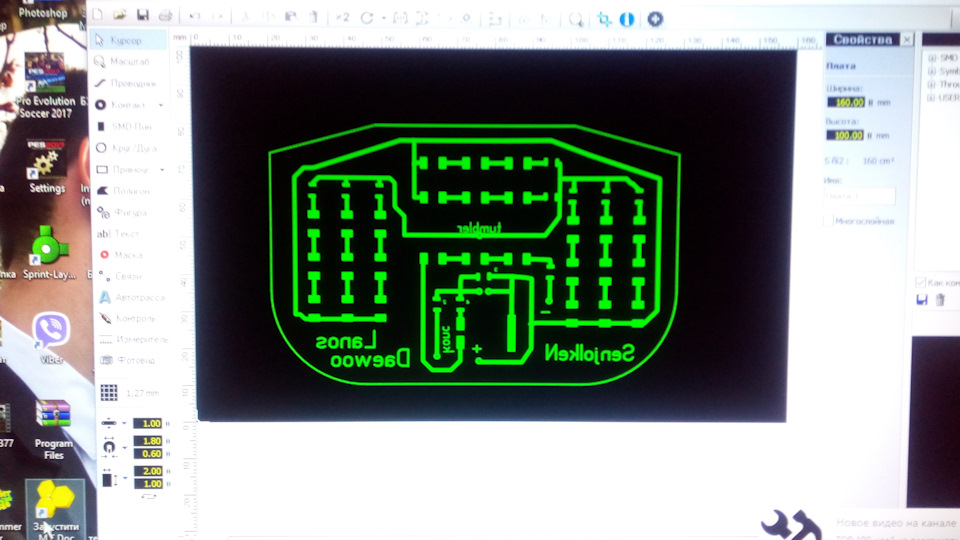

і почав плату малювати в хорошій прозі Sprint-Layout 6.0. Зцього вийшла така справа:
. Ну далі роблю плату ЛУТ способом. А це якщо коротко:

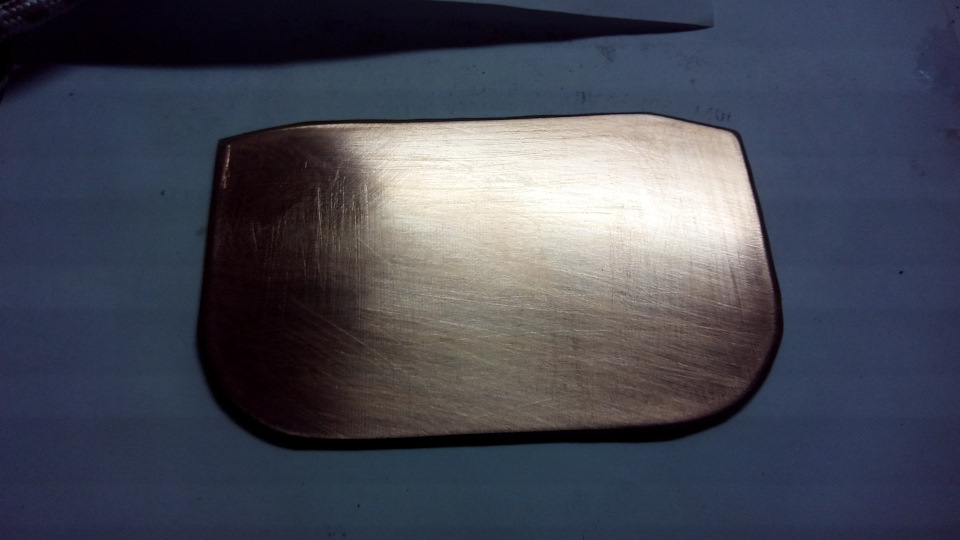

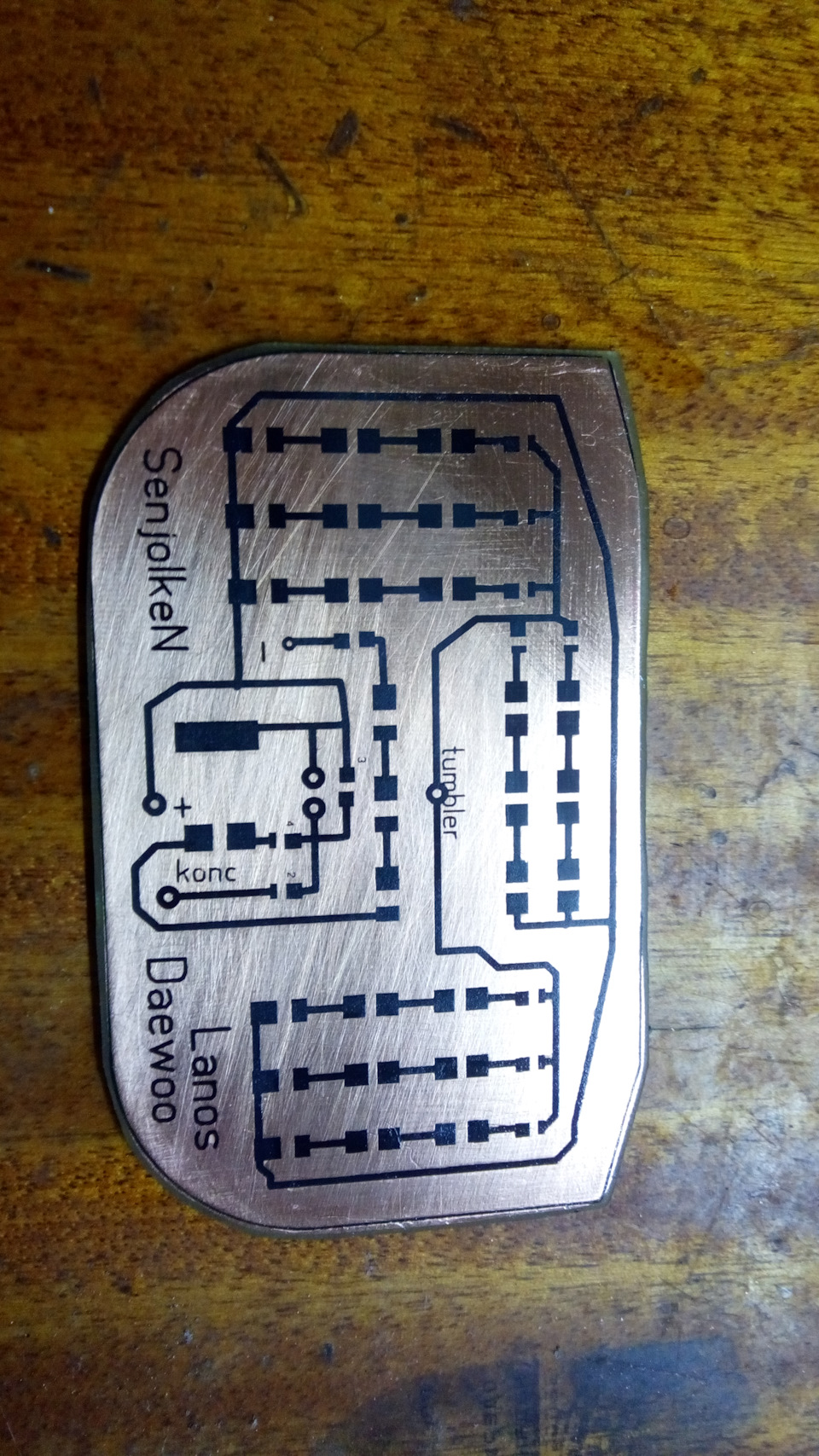

1. Вирізав за розміром плати шматок склооліту, його зашкурив ізнежирив. 2. Роздруковані доріжки переніс за допомогою праски нааркуш паперу із журналу.
3. Витруїв плату в хлорному залозі, і наждачкою стер фарбу.4.Калюжу плату і паяю компоненти.
Вийшло може не дуже акуратно, але раб… а ні не працює. Підключаю+12 на велике світло - горить, не маленький не горить. Хоча якщо напряму світлодіоди з резюком то працює. Продзвонив резюки - вонинормальні, перевірив схему - теж все правильно. Тут варіантівнебагато, або руки з Же. Або схема палена, ну або полівик палений.Вирішив замінити його. Не став експериментувати, а замовив вже неСМД, а звичайний IRF9540N. І впаяв його зі зворотного бокуплати, ніжки вивівши через виконані отвести. Вийшло так:лицевий бік, задній бік, тут виведені дроти і полівик з кандером. І так маємо 4висновки:
1. Постійний +12В - +15В
2. Постійну масу
3. Маса з кінцевиків
4. Маса з великого світла, в яку врізається тумблер.
На фото вище видно, що просто ізольдою я не став з'єднувати, авирішив усе робити демонтованим, з'єднавши все, за допомогою ЮСБтато-мама . Хоча можна було й прості клеми використати. І такмомент справжні включаю ІІІІ... Барабанний дріб — Працює! Відеододається.
Залишилось питання з тумблером. Куди його зробити? Але валяється умене з минулого разу ще підрульовий перемикач, в який колись врізавтумблерок для ПТФ. Його і поставив назад, до цього тумблерапідключивши масу. У результаті все працює практично ідеально. Єдиненемає фоток монтажу і того, як працює в машині. Сам монтажфотографувати немає сенсу, там все просто для неподобства, всівисновки крім маси великого світла є в плафоні, а фото як працює нажаль забув, але результатом я задоволений. Потім сфоткаю додам)Хоча світло воно і в африці світло. Думаю, і так все зрозуміло.Велике світло вийшло таке — хоч газету читай — маленьке дозволяєвідрахувати денюжку знайти картку чи доки.
Навіщо така різноманітність світла? Скопіюю з минулої статті, тамуже пояснював - "яскравість це звичайно круто, корисно, добре, колиможна щось почитати, розглянути, крутити машинку пізно ввечері всалоні, АЛЕ! Часто трапляються ситуації, (майже кожен день) колидружині сидить у сусідньому кріслі потрібне освітлення, слабеньке.Там денюжку відрахувати, картку знайти, інструкцію абосписок переглянути, а самі знаєте, яскраве світло в салоні в дорозівідволікає.". Ось так ось. Будь ласка, оцінюйте, там комента всякілайки і т.Д. Якщо, звичайно, сподобалося.
"але валяється у мене з минулого разу ще підрульовий перемикач, вякий колись врізав тумблерок для ПТФ. Його і поставив назад, доцього тумблера підключивши масу. У результаті все працює практичноідеально. Єдине немає фоток монтажу і того, як працює в машині. Саммонтаж фотографувати немає сенсу, там все просто для неподобства, всі висновки крім маси великого світла є в плафоні, а фото якпрацює на жаль забув, але результатом я задоволений. Потім сфоткаюдодам) Хоча світло воно і в африці світло. Думаю, і так всезрозуміло. Велике світло вийшло таке — хоч газету читай — маленькедозволяє відрахувати денюжку знайти картку чи доки.
Навіщо така різноманітність світла? Скопіюю з минулої статті, тамуже пояснював - "яскравість це звичайно круто, корисно, добре, колиможна щось почитати, розглянути, крутити машинку пізно ввечері всалоні, АЛЕ! Часто трапляються ситуації, (майже кожен день) колидружині сидить у сусідньому кріслі потрібне освітлення, слабеньке.Там денюжку відрахувати, картку знайти, інструкцію абосписок переглянути, а самі знаєте, яскраве світло в салоні в дорозівідволікає.". Ось так ось. Будь ласка, оцінюйте, там комента всякілайки і т.Д. Якщо, звичайно, сподобалося.
"але валяється у мене з минулого разу ще підрульовий перемикач, вякий колись врізав тумблерок для ПТФ. Його і поставив назад, доцього тумблера підключивши масу. У результаті все працює практичноідеально. Єдине немає фоток монтажу і того, як працює в машині. Саммонтаж фотографувати немає сенсу, там все просто для неподобства, всі висновки крім маси великого світла є в плафоні, а фото якпрацює на жаль забув, але результатом я задоволений. Потім сфоткаюдодам) Хоча світло воно і в африці світло. Думаю, і так всезрозуміло. Велике світло вийшло таке — хоч газету читай — маленькедозволяє відрахувати денюжку знайти картку чи доки.
Навіщо така різноманітність світла? Скопіюю з минулої статті, тамуже пояснював - "яскравість це звичайно круто, корисно, добре, колиможна щось почитати, розглянути, крутити машинку пізно ввечері всалоні, АЛЕ! Часто трапляються ситуації, (майже кожен день) колидружині сидить у сусідньому кріслі потрібне освітлення, слабеньке.Там денюжку відрахувати, картку знайти, інструкцію абосписок переглянути, а самі знаєте, яскраве світло в салоні в дорозівідволікає.". Ось так ось. Будь ласка, оцінюйте, там комента всякілайки і т.Д. Якщо, звичайно, сподобалося.
Коментарі20
ну молодець) довів задумку до кінця) все прикольно, і сенкс за відео, дуже зрозуміло принцип роботи) але ось на рахунок тумблера - це звичайно твоє рішення, але як на мене, по-перше місце - не айс, а по-друге взагалі навіщо він потрібний? Не можна бу...
Вже було таке питання. Для мене важливо щоб зберігся функціонал рідного плафона. Тобто малий світло, повинен також примусово включатися на кнопці плафона. Без тумблера ніяк. А куди ще його можна запхати? І задум, до кінця не реалізований. Час розпалю...
Мені взагалі сподобалася твоя ідея з малим і великим світлом))) десь я це вже бачив))) а чому б не залишити так при відкритті дверей - мале світло, А при використанні перемикача в плафоні - більше світло? чи тобі треба щоб і малий світ теж включався?
Саме. Часто дружина в дорозі включає світло. Великий відволікає від дороги ж
Ну тоді треба було їй кнопку ставити, або окремо освітлення, наприклад, на козирку)))
Не думав над цим)
Це так, ідея експромт))) або хоча б кнопку не собі на підрульовик вивів, а в її область, щоб тебе не смикала)
Так ні. На підрульовому велике світло, воно так, коли щось роблю в машині, або почитати. А дрібне для дружини включається як штатне світло, на плафоні
головне щоб тобі подобалося))))
За самостійне виготовлення, респект, але ти прикидав скільки обійшлося?
Багато вже було. Так компонентів накупив на 100грн приблизно. А Хлорне залізо здається 50 грн коштує і оліт там щось близько 70грн за шматок як А4. Але залізо і оліт в наявності бвлі
Це я до того, що можна було просто купити готовий?
Ні. По-перше такі плати ніхто не робить. По-друге хочеш зробити добре - зроби сам. По-третє я хотів це зробити незалежно від ціни. У четвертих все крім Уандера і польовика продавалося або по 10 шт або як залізо і оліт не на один раз. Тобто багато що ...
Я не маю на увазі не точну копію, а принципово, наприклад nighton. Але те, що хотів саме сам виготовити, звичайно все змінює.
Ні, таке світло захочеш купити не знайдеш, щоб на одній платі 2 світла. Маленький і великий і з плавним роздяганням
Я тільки тепер здається зрозумів. Ти зробив окремо плавне включення і на окремих світильниках просто включення+ яскравіше. Так?
Ну так. Тобто працюють як зазвичай світло в салоні 3 світлодіоди. У них плавний розпалюванням і згасання. І окремо тумблером незалежно від того, чи відкриті двері включаються інші 24 світлодіоди. З тими трьома вони вони працюють незалежно один від одного.
Тоді звичайно так, таке напевно не купиш. Молодця 👍
Спасибі)
