Ну от і я став власником американського колгоспу)))
Схема підключення через 2-х контактні лампочки мене невлаштовувала, бо хочу, щоб при увімкненому повороті вони нормальноморгали, тому використовував добре відому схему черезп'ятиконтактне реле)
Купив все необхідне, а саме:2 реле — 2*30грн = 60грн
2 колодки під реле — 2*10грн = 20грн
2 конденсатори 4700 мкф 25В = 2*7грн = 14грн
<
2 діода 5817 — 2*1, 5грн = 3грн
моток ізоленти (закінчився після паяння 1-го комплекту) = 7грн.
всього — 104грн
З самого початку роботи на столі творився творчий безлад.

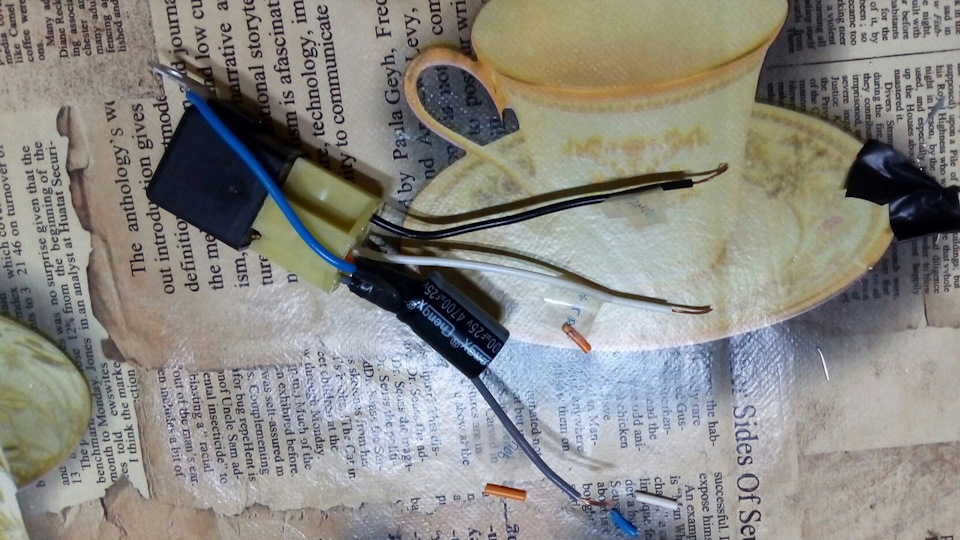

ВАЖЛИВО! Не переплутайте полярність конденсатора, якщодіод просто не буде працювати, то ось кандер може рвонути, а тамусередині кислота.Сіра смужка з боку мінуса.Діод потрібноперевіряти, чи вони бувають по-різному.

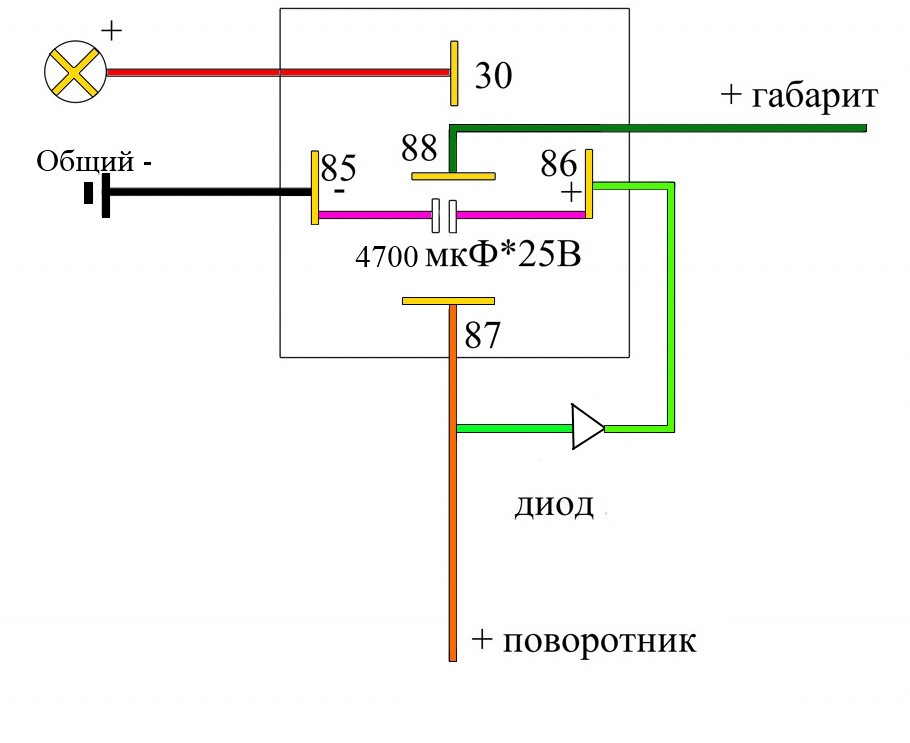

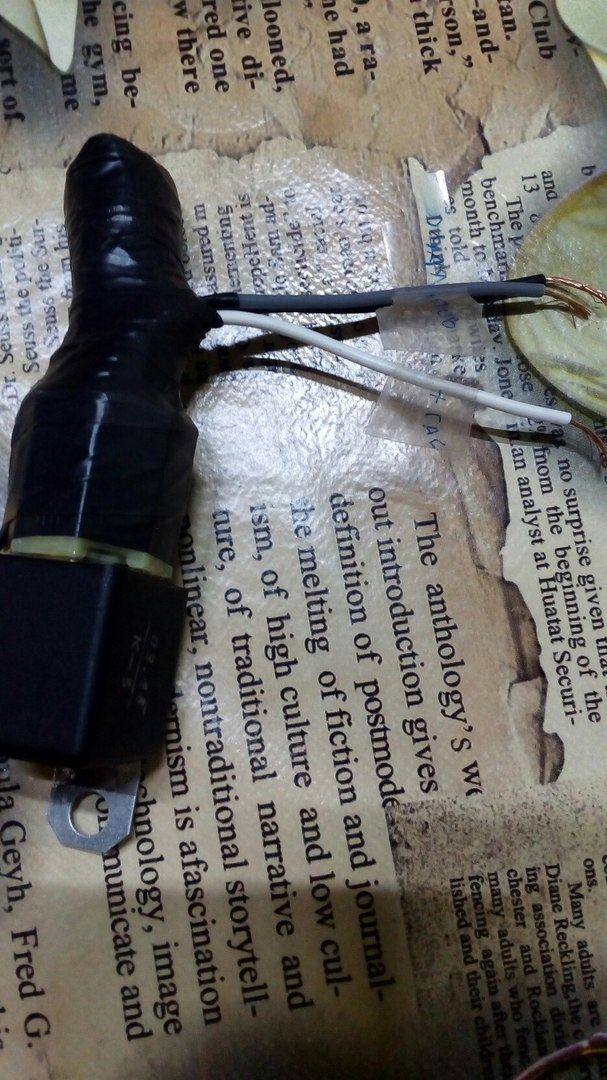

Далі збираю все за схемою, яку завантажує практично кожен, хторобив таке в авто. А автор невідомий вже давно) Не знаю навіщоале вирішив всю цю справу гарненько обмотати ізолентою, бо невикликало довіру цей пристрій. Десь хтось смикне чи волога і все.Вийшов ось такий ось… ем… не говоритиму що він мені нагадав)))

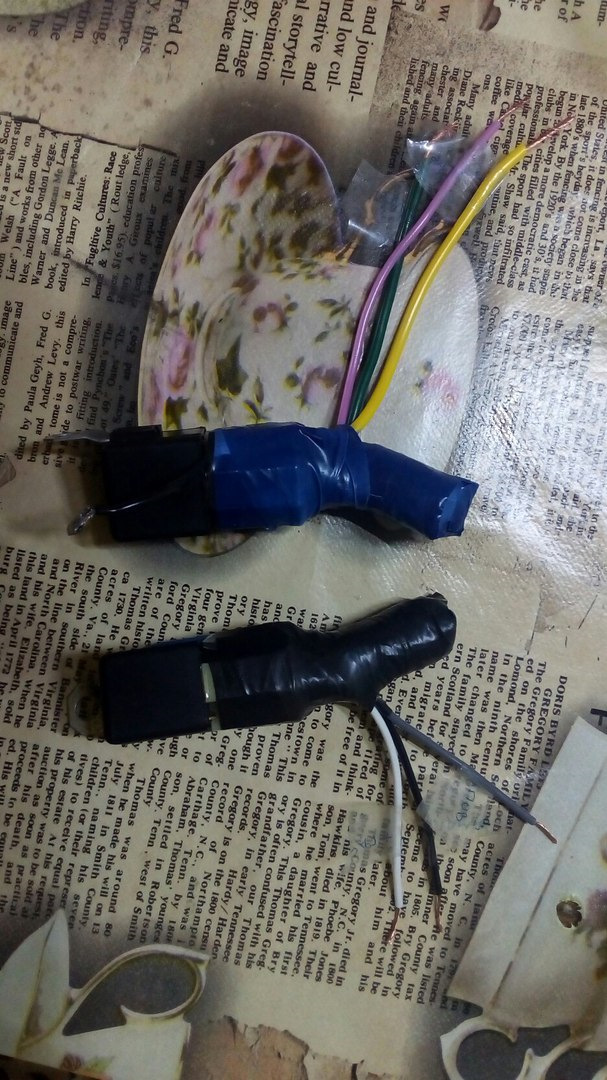

Аналогічно збираю і другий комплектЗапчасти на фото:CA1730
Після підключення все класно працювало, єдине при включеномугабариті та повороті, лампочка не вимикається повністю, дуже слабкоале світиться. Перевірив на світлодіодах за допомогою вжепредставленої раніше приблуди. Світлодіоди нормально моргають, тобто. Включаються та повністю вимикаються. Тому ще більшепереконався у необхідності пристосувати світлодіодні лампочки уповоротах. Але це, як кажуть, зовсім інша історія))
складна, розбереться навіть школяр. Найскладніше – зрозуміти де + аде – … Якщо в неті готові комплекти та схеми, які настійно нерекомендую купувати (як і готові схему покращення світла черезреле), вони можуть і якісні, але навіщо платити більше, за роботуна 30 хвилин? Хоча якщо хтось гроші гребе лопатами, то чому ні? PSЦе доповнення пишу через 3 дні. Не працювали в мене то габарити, тоближній. Грішив на це доопрацювання. Усьому виною запобіжники.Поправив все норм працює, і головне повороти моргають як належить, на штатних лампах)
Коментарі9
Слухай, я не шарю в електриці, ну зовсім, поясни пліз. Це виходить, конденсатор врізається просто в дроти контактів 85 і 86? А діод в 87 і 86? Просто врізаєш їх у дроти або як? Взагалі не зрозумію
Ну так, все начебто правильно. Тільки полярність головне не переплутати. До речі, я у себе зняв ці габарити, інший колгосп замутив. Якщо хочеш, можу віддати свій набір. Зовні вигляд не презентабельний але працює)
Та ти далеко живеш 😂 мені б тільки зрозуміти як ці прибомбаси і куди впаюються, я б зробив))
О, Архангельськ) я там народився до речі) та там все елементарно. Купуй все що треба, я поясню що і куди)
Окей, як куплю, так напишу тобі)
Правильне рішення. Мені підключити допоможеш?)
У принципі. Чому ні?)
Я не сильний в електриці, але колись хотів просто поставити світлодіодні лампи в поворотники. Продавець відмовив, сказав що світлодіодні лампи не люблять моргання і від цього швидко виходять з ладу.
маячня бредятинський ... діодам пофіг на моргання!
