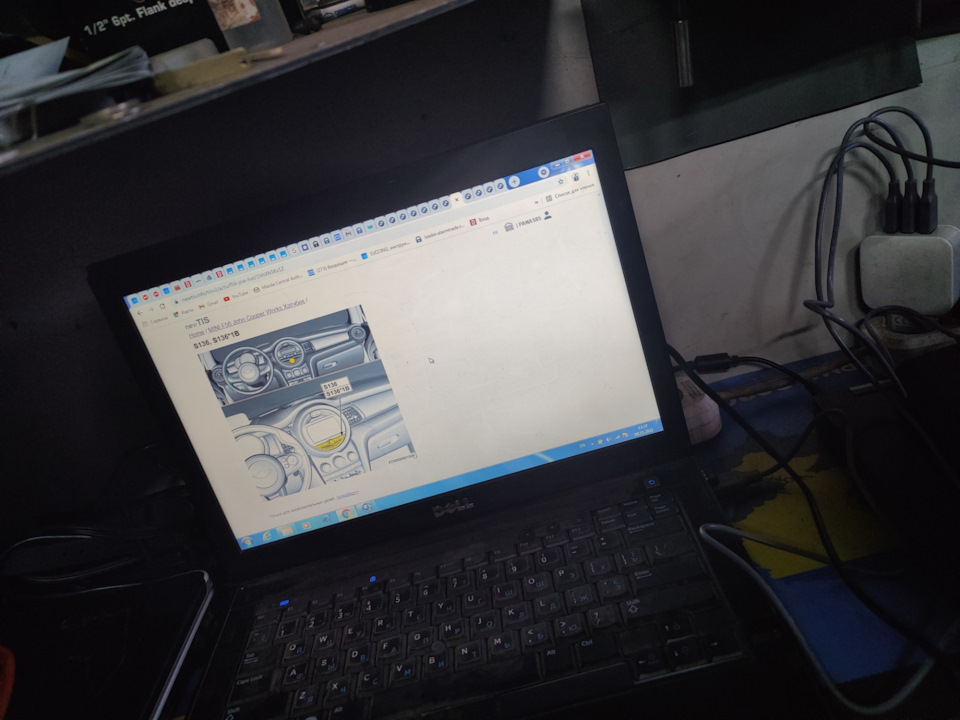

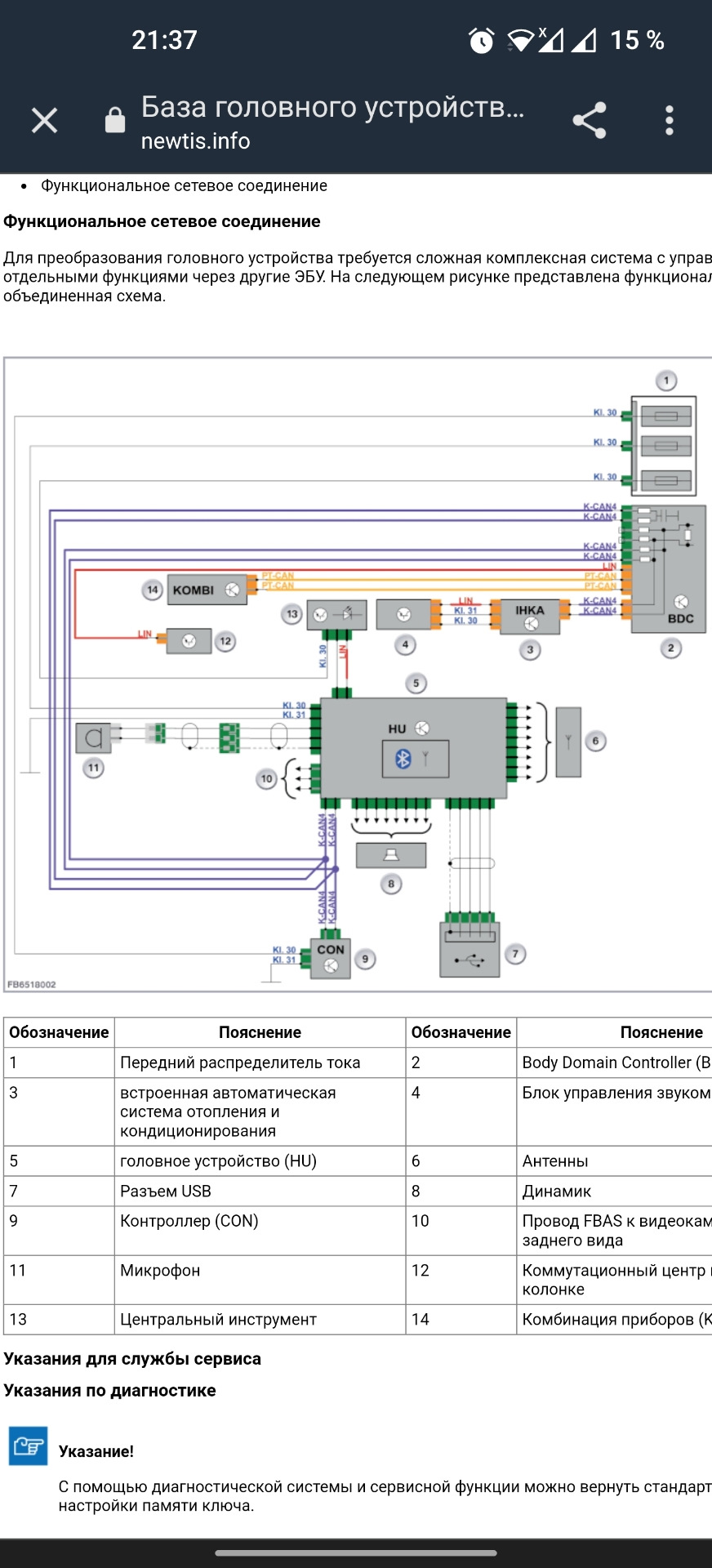

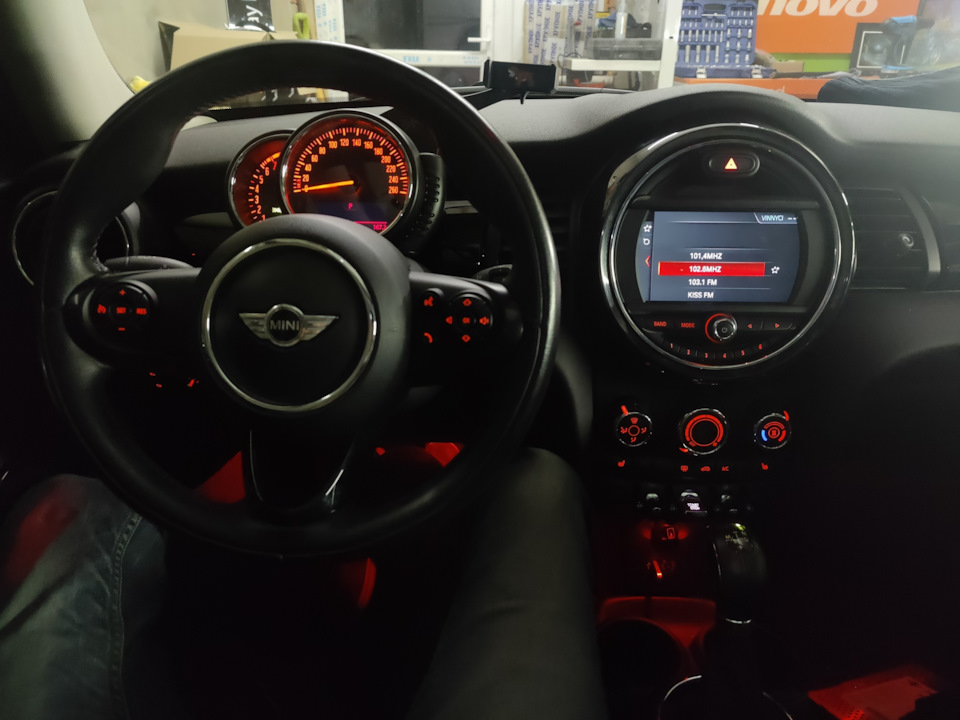

У моїй комплектації немає мультимедіа з великим екраном і джойстиком тому довелося брати вин код від іншого Купера в якому була ця опція для пошуку самих схем. За основу для пошуку схем використовував сайт newTis.

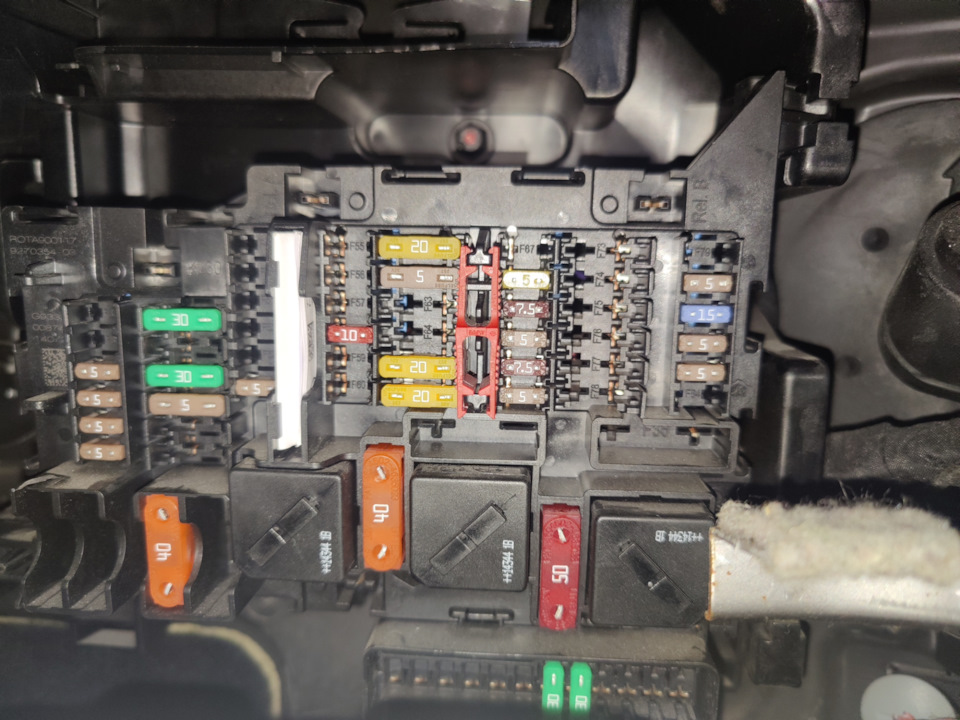

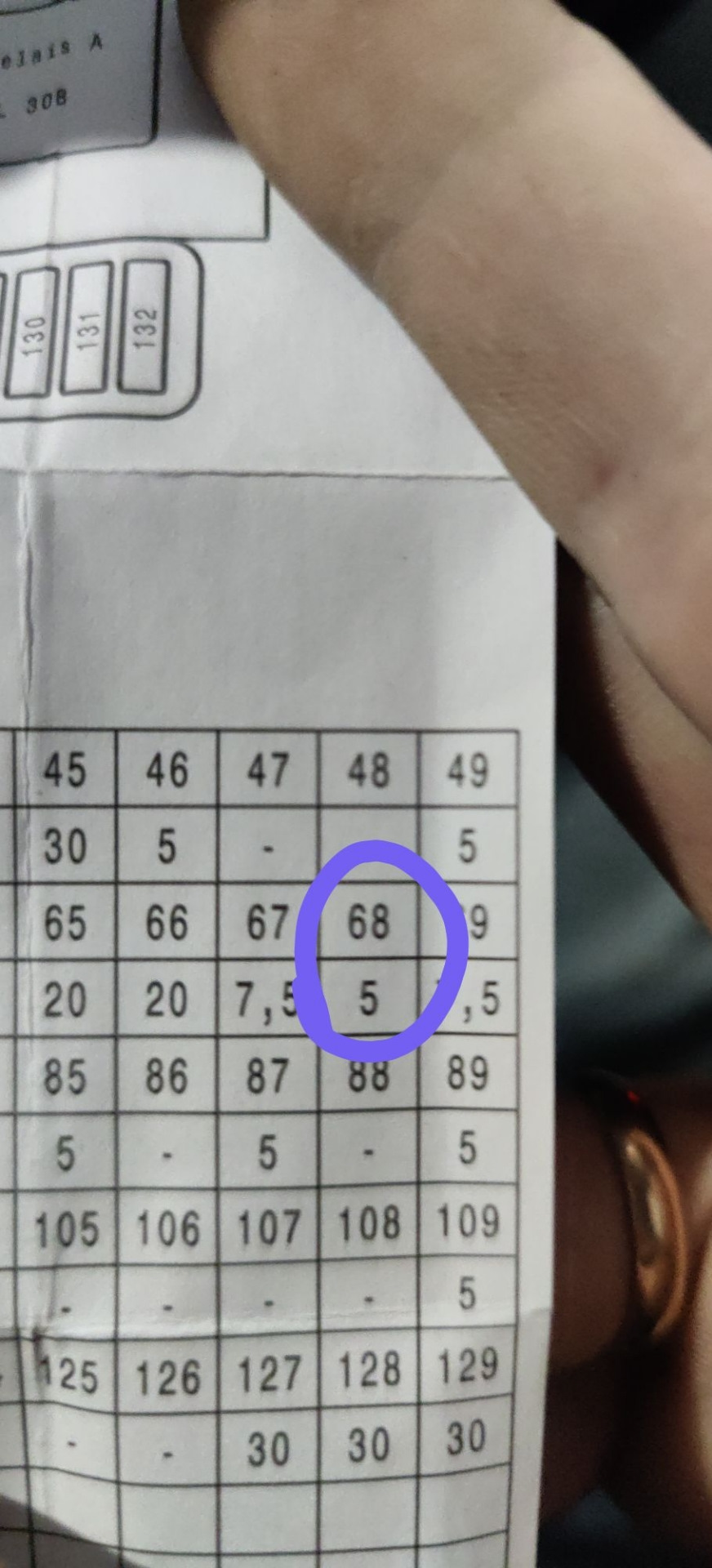

Після вивчення електричних і принципових схем зрозумів, що для мене нічого складного в підключенні немає. Підключається від блоку запобіжників (він знаходиться за бардачком) а не від самої ГУ (для додаткового захисту від можливого зовнішнього впливу, наприклад пролиття рідини, що цілком реально)., має фішку з 4х проводів:плюс, мінус і два до шини CAN.Докладніше про перший контакт - плюс.У схемі було описано що для підключення використовувати місце в блоці запобіжників осередок F68.У мене воно порожнє так як у моїй комплектації Джойса немає. До купив і встановив клему в блок запобіжників. Поставив запобіжник у штатне місце. Запобіжник у нас на мануалі 5А. Провід підкинув в основну косу і так дотяг до самого джойстика. Мінусовий провід приєднав до кузова. Якраз біля перемикача передач був винесений штатний провід підключений на масу, до нього і підключив, залишилося ще два дроти, які йде по шині САN. Шукаємо на схемі ГУ на яких контактах у нас шина CAN у нас це 9 та 11 пін. Шукаємо також шину САN у Джойса у нас це 3 та 4. Дивимося куди якийсь. Підключив 3й пін до 11. 4й до 9му. Заради експерименту перевірив роботу Джойса на штатній магнітолі. Здивувався. Всі кнопки відпрацьовують))))) так що якщо хтось хотів джойс на штатну монохромну мультимедію порадую вас. Ви можете це зробити. Перевірено.
Продовжимо. Залишилося по підключенню панель управління мультимедіа, яка під екраном. Чув що називають "борода". Має 8 контактів. Думав, що з нею буде найбільш геморою, але як виявилося навпаки. Блок управління мультимедіа має бути проміжним. Тому потрібно було дістати фішку з блоку управління кондиціонером і переключити в блок управління мультимедіа, а той, у свою чергу, підключити до блоку управління кондиціонером. Природно в правильному порядку.
За іншими проводами все залишилося по штатних місцях, переключивши зі старою в нову (антени, фішки харчування, флешок і т.Д.). Трохи модернізувати сам корпус ГУ (знявши кріплення які були на корпусі від катримена) і відрізати частину пластику в торпеді для установки по глибині.
П.С. Опису. З телефону дико не зручно
