Привіт усім, хто читає!
Сьогодні хочу розповісти про свій другий досвід проектуваннядеталей у 3д редакторі та друку їх пластикових прототипів напринтері.
Споконвічне завдання в тому, щоб отримати собі секретки наколеса.Подивившись в інтернеті ціни на готові вироби був дещоздивований. Думок про якість подібних китайських виробів і можливіподальші проблеми в експлуатації Прийшов до висновку, що найбільшнадійний варіант зробити самому.
Забігаючи наперед скажу, що помітно знизити вартість виготовленняіндивідуальних секреток не виходить. На стежку дослідника, вважаюпотрібно йти до кінця і присвятити маси в те, що головні принципипри проектуванні девайсу це:простота, надійність при відкручуванні (складність у злизуванні граней), зламостійкість, надійність, томув якості матеріалу вирішено було взяти щось, що піддаєтьсятермообробці і далі нанести покриття.
Тут за традицією вважаю за потрібне зробити невеликий відступ івисвітлити основні проблеми у застосуванні секретних гайок іболтів, а також способи їх нестандартного викручування.
Китайські секретки

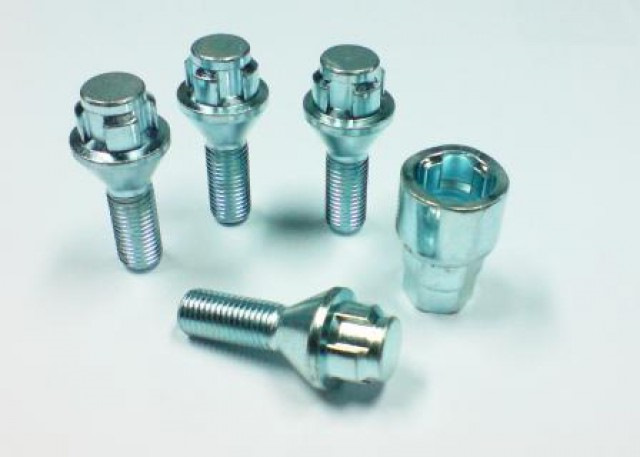

Перша проблема про яку я чув, з приводу китайських болтів і гайок, полягає в низькій якості матеріалу. І, отже, є ймовірністьпошкодження шліців при відкручуванні. Продавивши матеріал болта.Друга проблема — мала кількість комбінацій ключів:у тих, хто крадеколеса, припасено кілька ключиків на поширені моделі. І третіймомент — китайські дешеві вироби найчастіше комплектуються такими ждешевими кільцями та ключами, що у разі встановлення їх наштамповані диски веде до того, що їх можна захопити газовим ключем, просто стиснувши захисне кільце.
>

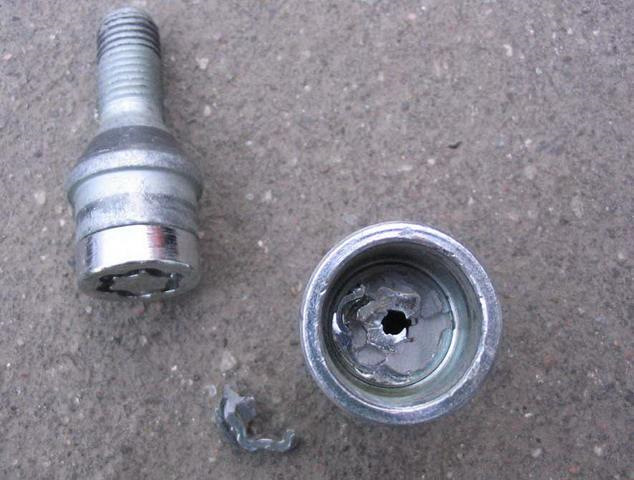

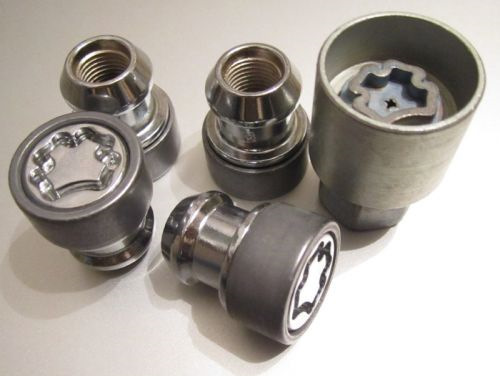

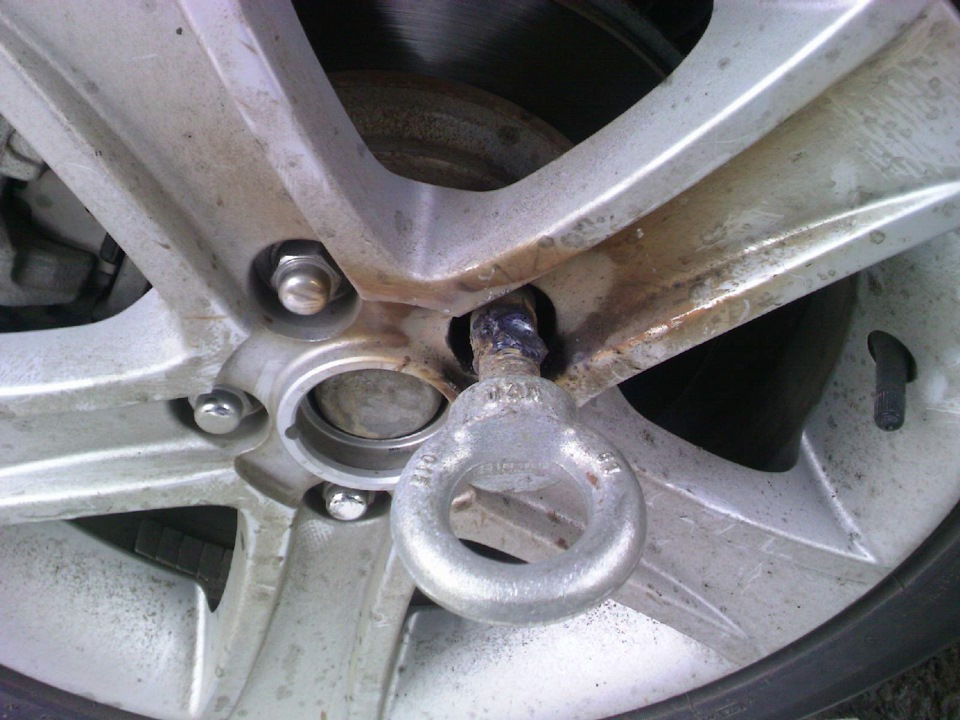

Цих недоліків позбавлені дорожчі вироби, таких компаній як Pharadта McGard. Виглядає приблизно так:Якісні гайки з кованим ключем і500-1000 комбінацій ключів Такі вироби володіють, звичайно жбільшою угоностійкістю. Але багаті теж плачуть, буває таке:Все-такиаж надто тонкі стінки малюнка ключа у них. Мені, якщо бути чесним, відразу не сподобалася ця конструкція, хоча зроблено воно набагатогідніше перших варіантів. Цінник на них не найгуманніший, усередньому щось близько $32. Також буває, що подібні девайси можнавикрутити пальчиками, якщо добре затягнути інші болти, що кріплятьколесо. Секретку в силу конструкції зазвичай сильно незатягують, тому вона послаблюється і її можна легко відкрутити. Іостаннє те, що маючи довгі шпильки (із запасом на лиття тапроставки) таку гайку не вийде закрутити, т.К. Вона має обмеженнявнутрішньої порожнини для шпильки.
Тому далі я подався думати.
Це розробка компанії Apple для застосування в їх нових Iphone. Ну, я подумав, що ITшники все-таки розуміються на збоченнях і вирішиввзяти за основу їх старання. Далі процес розвивався у програміRhino. Раніше працював у AutoCAD, але зараз у мене слабкийкомп, тому довелося пошукати щось простіше. Ріно чудова штука, проста в освоєнні! Всім рекомендую.
Роби раз
Роби два…
Роби три))))
Для виключення можливості відвертання газовим ключем застосованокільце, як і в промислових варіантах. Але! Важливе зауваженняполягає в матеріалі виготовлення кільця. Усі деталі плануєтьсяробити зі Ст45 з подальшою термічною обробкою. Та й стінки білякільця по 3мм особливо не здавиш. З іншого боку, кільце не зможеполізти у легкосплавний диск. Тому наше кільце фіксується стопоромз боку конуса гайки і при потребі його можна зняти. Ключем таякістю застосовуваних матеріалів. Це дозволить щільно затягуватигайки і не переживати за їхню цілісність; можливість набиванняголовки. Але теорія вимагала перевірки парадигм, тому вирішено буловиготовити зразки для дослідів. Звернувся до 3д друку. Нагадаю, минулого разу я друкував даталь в одній Харківській конторі таякістю був цілком задоволений:
Зараз же, друкував у Дніпрі і вийшло ЦЕ:
>Якість друку одразу видно по фото
Геометричні розміри деталей не лізуть ні в які рамки і фігура, звичайно, не зібралася в єдине ціле
Невідповідність діаметрального розміру ключа порядку 2 мм! .Різьблення нарізати теж було "одне задоволення". Хоча призамовленні виробів я спеціально перепитав з приводу зазорів удеталях, що сполучаються, і того, якими вони повинні бути длядруку.

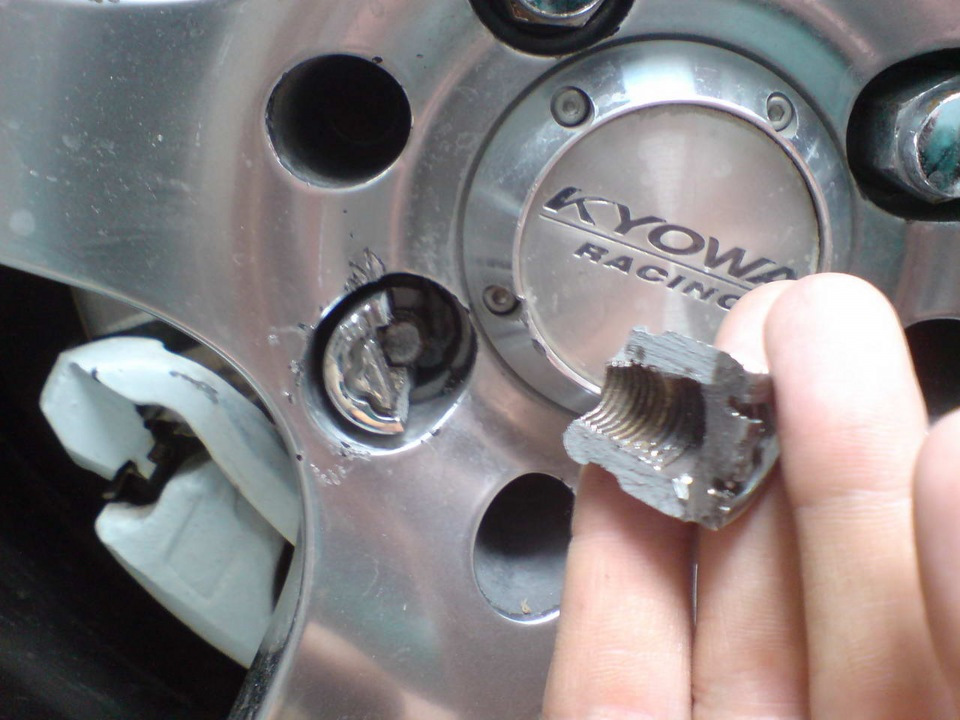

На колесі виглядає так:
Пробував одягати голівки — нічого не вийшло. Це вже добре. Алевсе-таки планую подовжити сорочку (обгінне кільце), щоб його неможна було осадити в осьовому напрямку до диска, збивши стопорнекільце. Бо при короткій сорочці оголюється частина гайки і її можнасхопити розвідним ключем… Ось якось так, дорогі дочитали.Дослідження по темі продовжуються, як то кажуть тубі континьуЕд=)
