Ось з'явилася вільна хвилинка, вирішив написати як я встановлював іборовся з оптитроном, щоб усе працювало.
Початок можна прочитати тут тиц
І так, способи встановлення:
спосіб 1
способ 1/1
спосіб 2
> Я вибрав спосіб номер 2, т.К паяти, різати, ламати нічого нетреба і за бажання все легко повертається назад :)
І так беремо в руки тестер, ручку, блокнот, 2 панелі приладів івперед:
Я намалював 2 приладки в блокноті, і почав продзвонювати, що за щовідповідає ось таке мистецтво

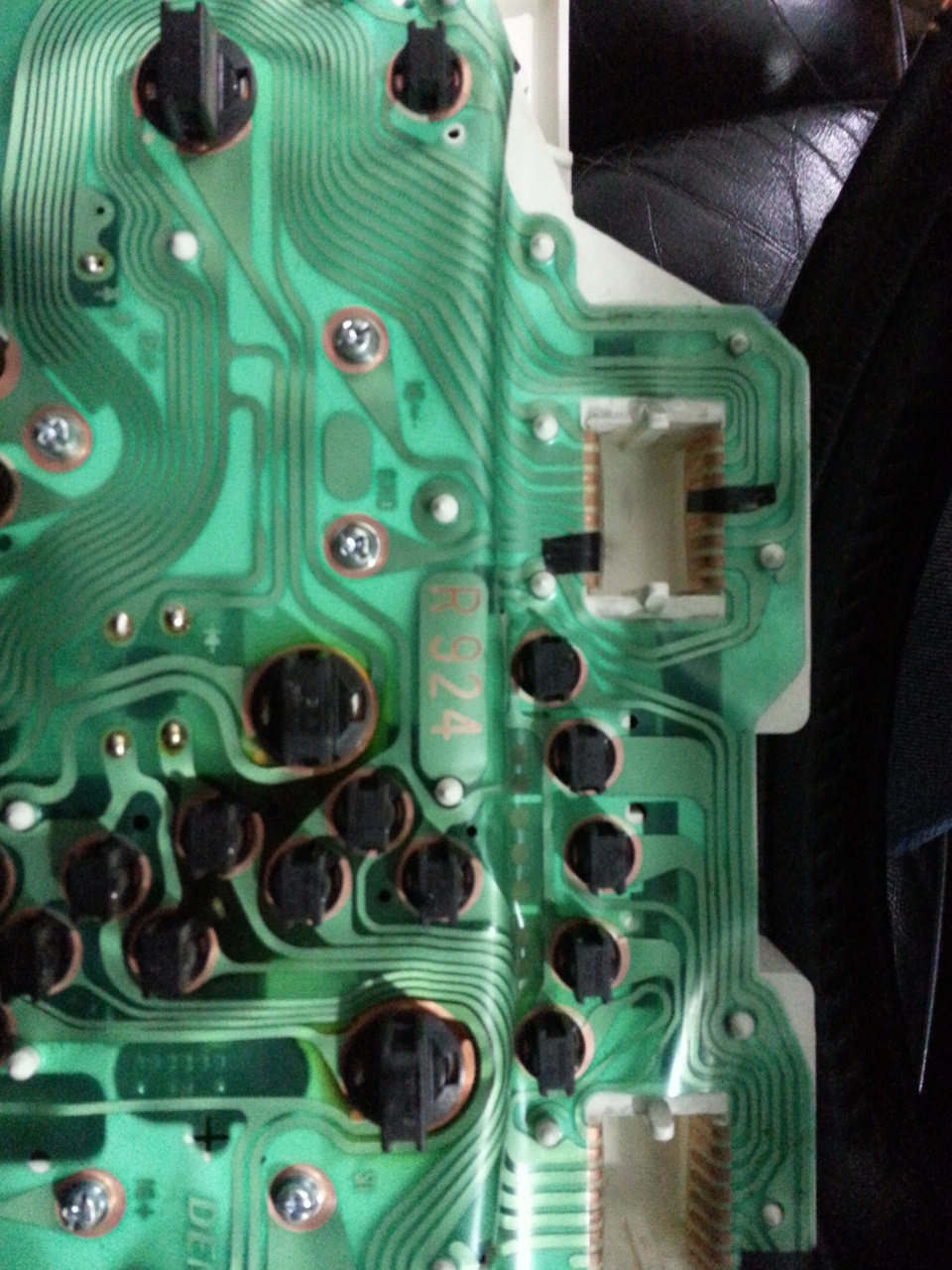

Але як видно на одну лампочку доводиться відразу кілька пінів наколодці і хрін зрозумієш, який саме правильний ... Але кмітливістьзавжди врятує, я зробив наступне:відрізав трохи ізоленти і почавзаклеювати на новій приладці доріжки, заклеїв-поставив- лампагорить, відклеїв, заклеїв наступну яка повинна відповідатинаприклад за лампу "еко", лампа не загорілася, значить цей пінпереставляємо.
ось це в дії
p>
Єдине, що у мене не вдалося зробити (а точніше не захотівморочитися, тому що не було вільного піна), щоб загоряласяконтролька жовтого масла і акумулятора, вони запаралелені, це можнапобачити у людей у звітах з установки оптитронів, Що разом вонине горять ... Але немає худа без добра, придбав вольтметр вприкурювач, тепер монітору показання борт мережі)))) Вартовідзначити, що прилад нахабно бреше аж на цілий вольт, алепрацює)))

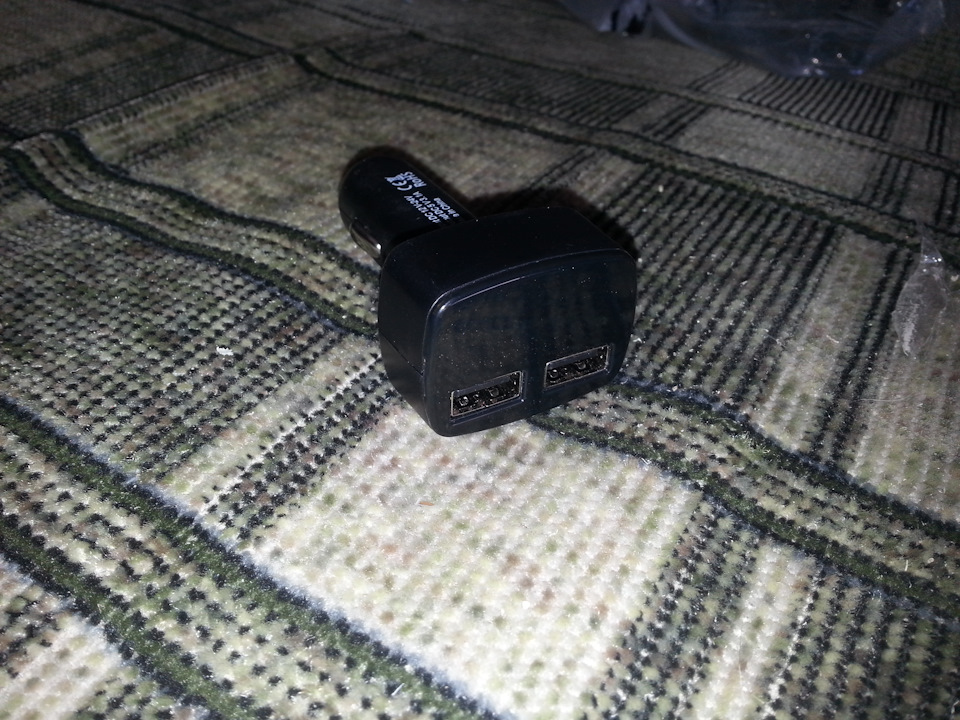

ось такий девайс
ще і 2 юсб є)))

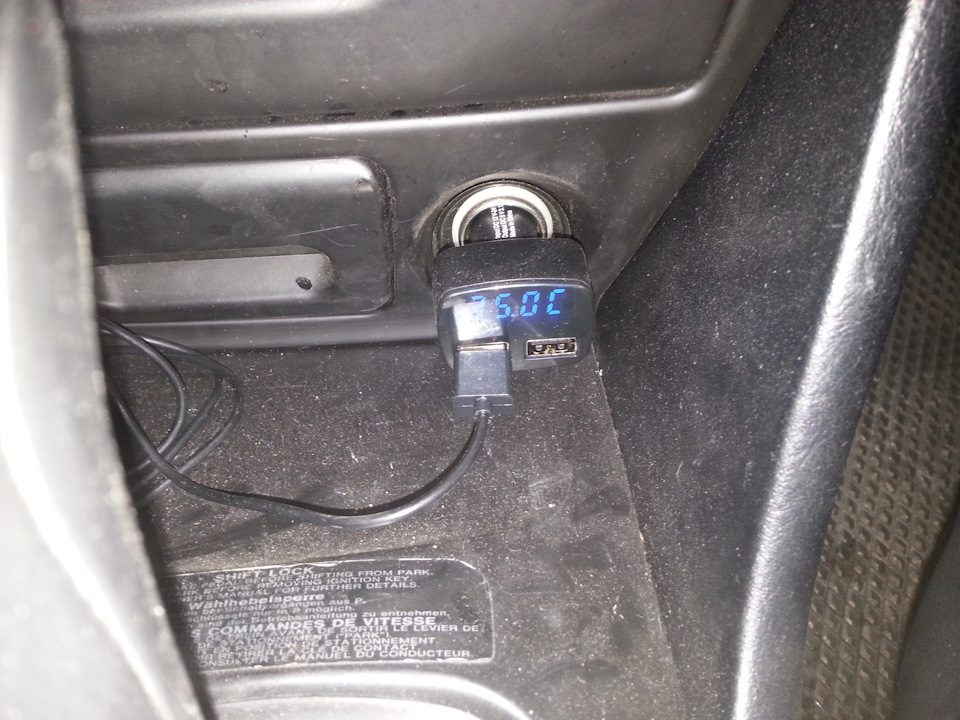

ось так<
А ще він показує температуру та струм зарядки юсб))))
Запчасти на фото:120440
Коментарі7
Привіт! Сьогодні поставив оптитрон, все підключив, піна два переставив! Все запрацювало, ура! Все зробив, як я тобі описував, до цього! Лампа заряду акумулятора працює! Там піни не потрібно переставляти, що на старій, що на новій , доріжка одна йде! ...
можливо, але це вже не моя проблема))) Нехай новий господар париться)))
Ну нарешті, дочекався відповіді, від тебе -)) Я вже сам розібрався; самим запитавши лампочку рівня олії, жовтого кольору, яка стоїть на старій приладці, у правому верхньому куті! Тепер беремо витягуємо, нижній восьмий пін, і вставляємо його в верхній...
я забив на це і купив вольтметр у прикурювач, хоча якщо сильно заморочиться, то можна і лампу акумулятора зробити, вона пов'язана як то з лампою масла, але я вже не сильно пам'ятаю, давно це було)))
Привіт! Підкажи, що зробив на оптитроні, щоб іконка GDI ECO горіла на тому ж місці, що і на старій приладці! Хоча б на це питання, дай відповідь пож-та!
ну за звітом має бути все зрозуміло, взяв рідну приладку, тестер і продзвонив доріжки на приладку, знайшов яка за якусь лампочку відповідає і все. потім на оптитроні зробив те саме, коли знайшов у чому відмінності переставив у колодки піни і вуаля, н...
Привіт! Допоможи пож-та як все це зробити? Бажано з фото, що куди?
