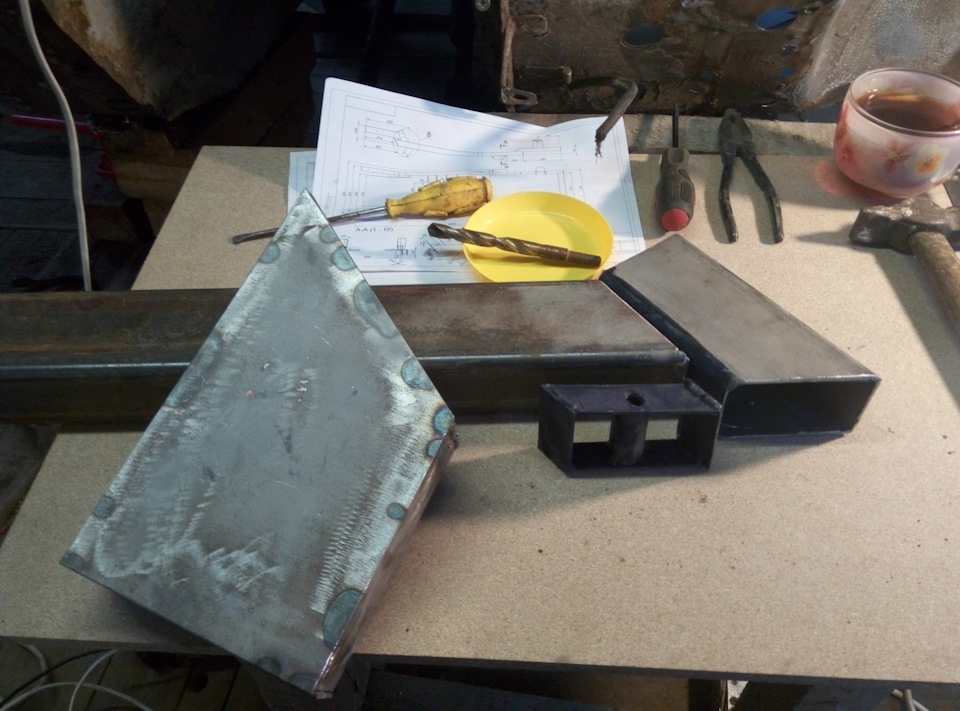

Як і обіцяв, викладаю черговий невеликий звіт про роботу над рамоюдля моєї гнило-зомбо- ниви . 1993 р. Кому цікаво може подивитисямій перший звіт тут. Це складним? Лонжерон по кресленню складаєтьсяз цілого набору деталей.На лонжероні кріпиться деталь рульовогоуправління.Фішка в тому, що є три отвори, які повинні бутиспіввісними.Ці отвори виробляються на деталях "конструктора", апотім це все повинно збігтися. Того між отворів потрібно всовуватизавзяті втулки.Впорні втулки я вирізаю зі старих заводськихлонжеронів. Якої я після складання не зможу мати доступ, проводжуобробку піскоструменем, знежирюю і грунтую.Використовую кислотнийгрунт фірми Novol.

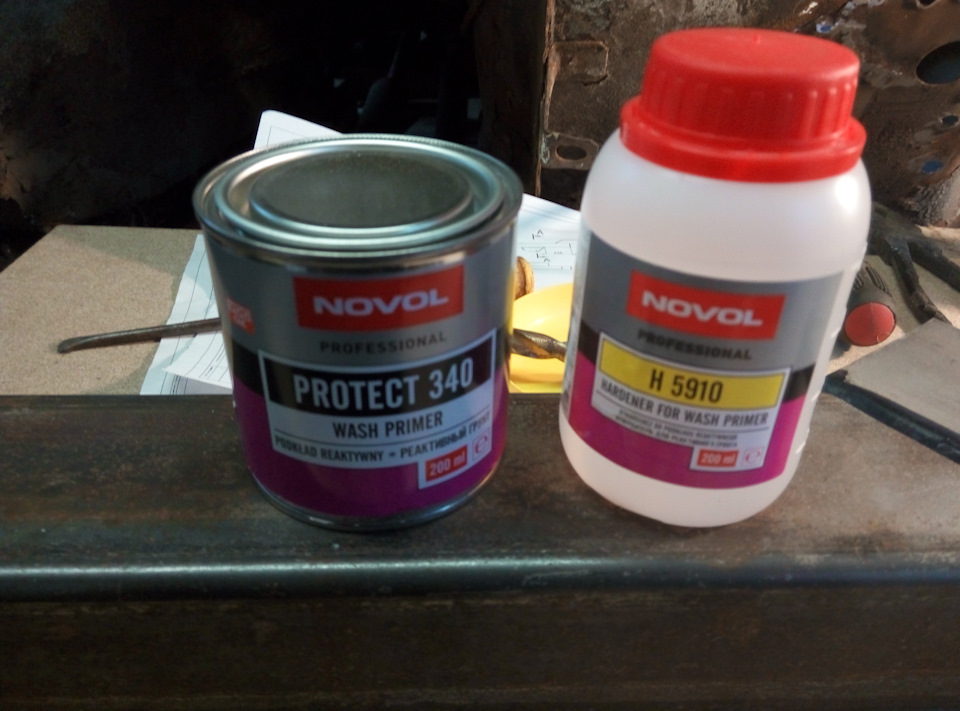

Грунт Novol із затверджувачем.

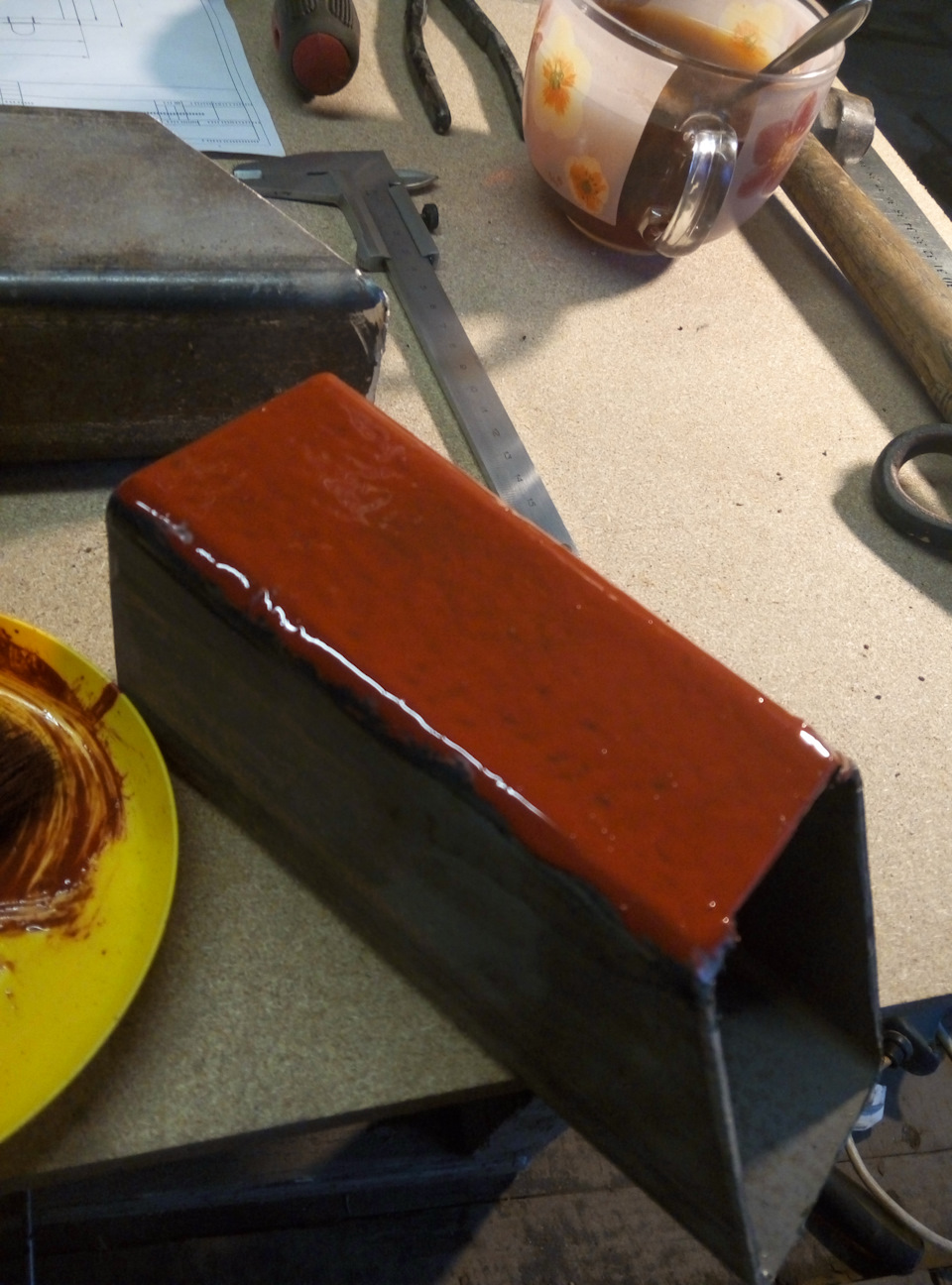

Виходить приблизно ось так:Що реально запарює це гострі країметалу. Порізав уже всі руки, навіть у рукавичках. Забув знятифаску після порізки — отримуй поріз! Гостра деталь У зварюванні яповний нуль. Навчаюся по роликах із ютюбу. Перед роботою тренуюсяна шматочках, намагаюся :) Виходить ось так:
Моє рукожопне зварювання
Учусь…
Для глухих порожнин готую завчасно отвори, через які в кінці заллюгарматне сало розведене з консерваційною олією до-17. Ось так:Отвірдля антикора
Все переміряю по 100 разів. Намагаюся, щоб відповідало кресленнямдо мілімметра. Використовую і деталі від ходової, приміряю їх, дивлюся щоб усе збіглося:Примірка деталі до отворів у рамі Думаюдень-два і закінчу половину рами, пасажирську. Потім дзеркальнозроблю другу частину. І буду думати як насадити будку-кузов.
