Потрібна допомога з електрики
Всім привіт! Потрібна допомога! Купив товариш лягаючись б11 зej20g. Через деякий час виявилося що форсунки, датчики, мізки відатмо. Зараз намагається переробити по-людськи. Купив все щопотрібно, а підключити не може.Ткніть будь ласка носом, кудипідключається МАП розпинування яку я знайшов, але не впевнений щовона правильна.
Заздалегідь спасибі, що відгукнулися!
----------------------------------------------------------------------------
< /Що скинув розпинування мозку від форика, повинна підійти) Якщокому треба, ось вона:
Коментарі13
Дякую за схему дуже знадобилася) +1 до Карми =)
будь ласка =)
А до цього він овочевий був? Тому що Легасі B11 20G вже не ставився А якщо потрібна схема від b10, тобто книга там все вказано. Як зрозумів треба підключити датчик тиску? а інші соленоїди підключили?

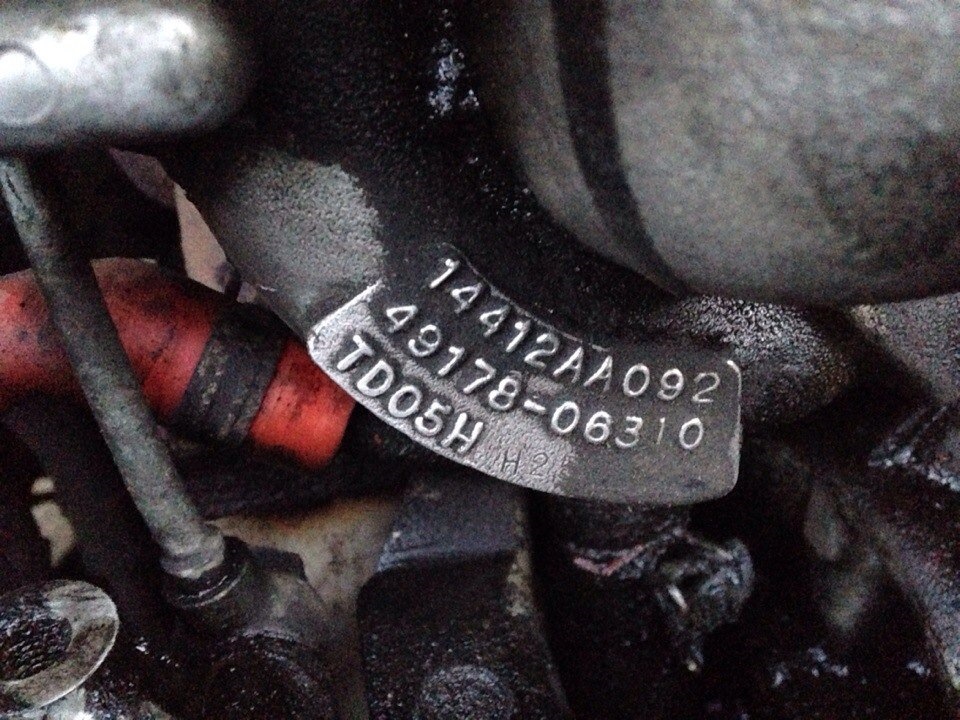

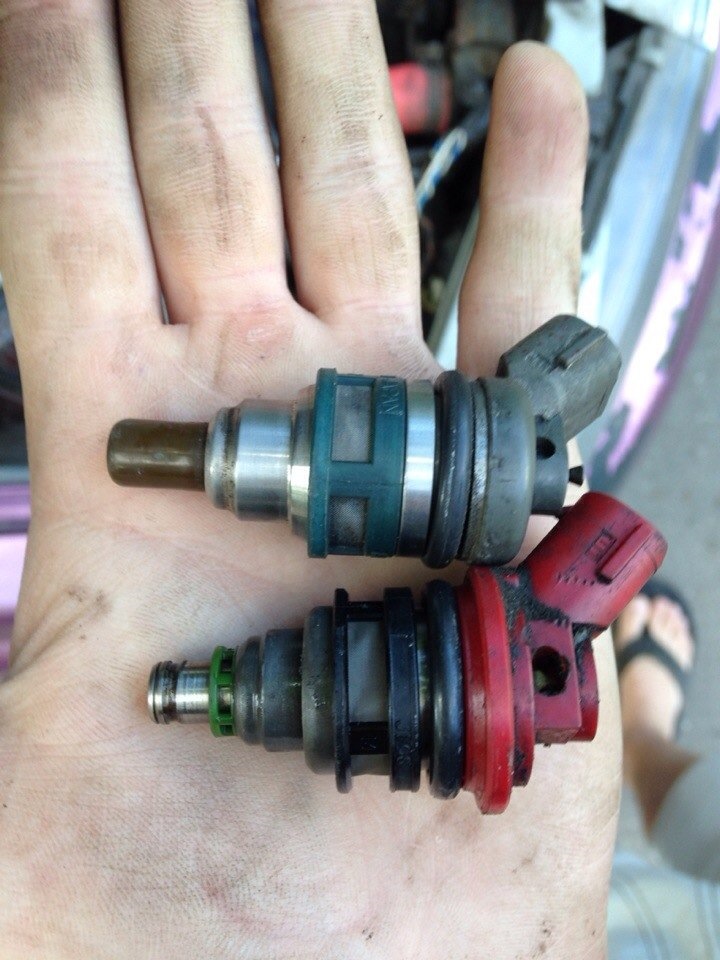

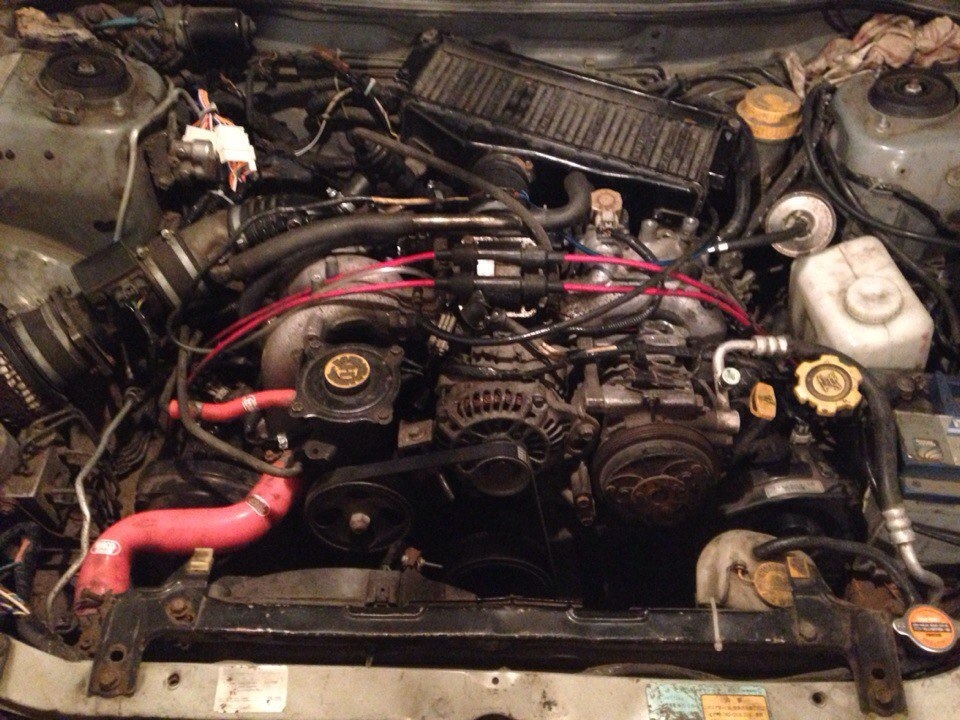

Спочатку вона була 2.0 атмо (схоже що з народження) потім у неї втулили 20GD…, який ставився на імпрези та форики. Але прикрутили на даний мотор форсунки, РДТ, мізки, датчики від атмо, що там стояв із заводу. Т .к. такий тандем адекватно працювати не...

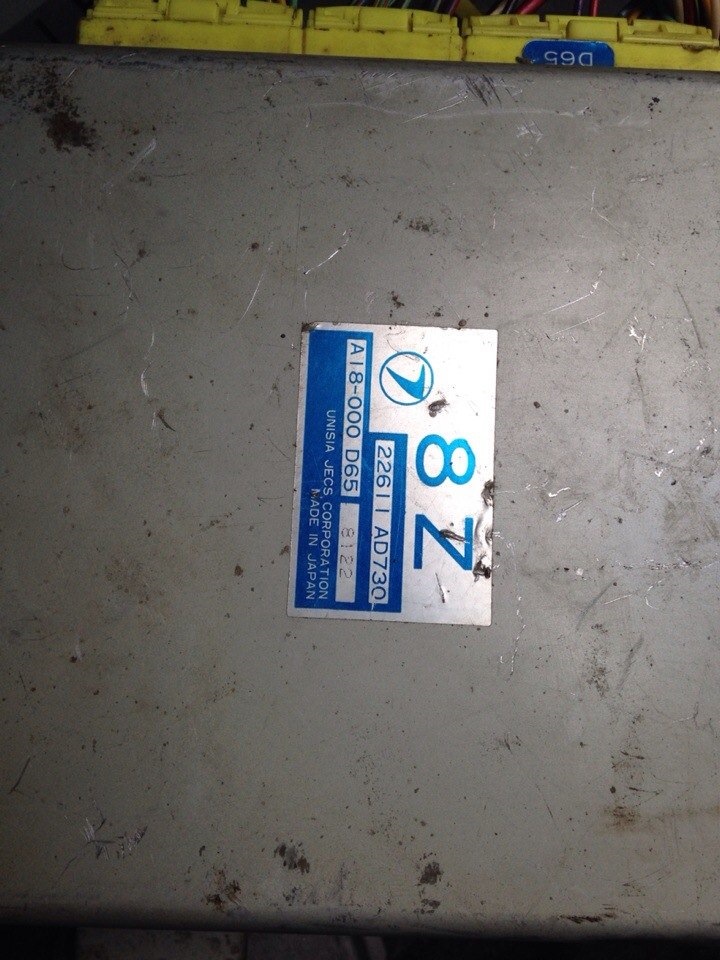

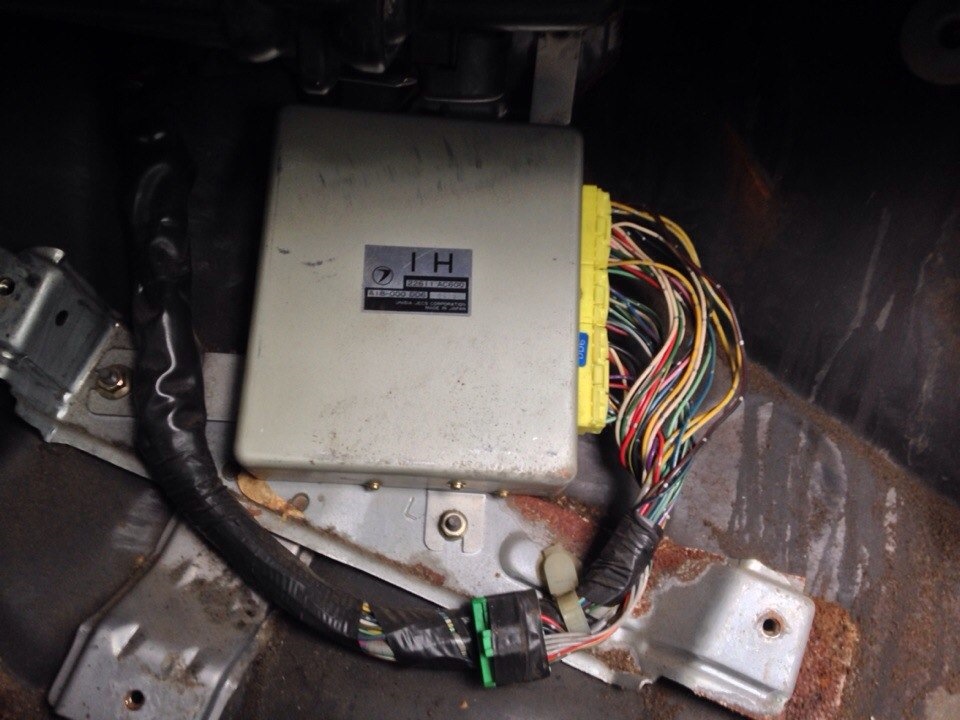

перший комп від імпрези AT 97-98 другий мабуть рідний від легаси МТ 20Eтак що в рідній косі марно шукати проводку на турбо датчики
Ну це зрозуміло) Завдання переробити рідну проводку під турбо. Там переробляти не так і багато) Просто розпинування нормальної не було.
наскільки пам'ятаю треба поміняти місцями датчики коленвала і распредвала, і додати дроти під датчики. Решта проводка збігається (але це старого легаси)
Так, це у випадку з чотирма фішками. Як у мене і у вас). З трьома фішками ще простіше)
Чесно за схемою не бачу. там всього три контакти на ньому. один живлення, другий маса, а третій сигнал. Схема точно від вашого ECM?
Та ось не зрозуміло ... Інший поки не знайшов. Цікаво що вихід на соленоїд МАПа є (В137 6-й висновок). Тобто МАП передбачений)
На це теж звернув увагу. Я теж не дораховувався в таблиці даних. Проводка є а про штекер тільки половина написана.
MAF? Середній штекер там три дроти. Один сигнал (6), захист (13)(обмотка навколо проводки на MAF), Маса датчиків (7), а плюс від бортової мережі(краще від живлення ECM).
З MAF все ясно) MAP куди підключити?)
